LM317DCYR 1.5A Ayarlanabilir Lineer Voltaj Regülatör Sot-223

LM317DCYR 1.5A Ayarlanabilir Lineer Voltaj Regülatör SOT-223

LM317DCYR, SOT-223 paketinde sunulan, 1.5A çıkış akımı kapasiteli ayarlanabilir lineer voltaj regülatörüdür. 1.2V ile 37V arasında ayarlanabilen çıkış voltajı, sadece iki harici direnç kullanılarak kolayca yapılandırılabilir. Bu kompakt SMD versiyonu, klasik LM317 performansını daha küçük boyutlarda sunarken, uygun PCB tasarımıyla etkin ısı dağılımı sağlar.

Kısa devre koruması, termal koruma ve güvenli çalışma alanı koruması gibi çeşitli koruma özellikleriyle donatılmış olan bu güç entegreleri ailesinin üyesi, yüzey montaj teknolojisinin avantajlarını sunar. Düşük profilli SOT-223 paketi, alan kısıtlaması olan PCB tasarımlarında avantaj sağlarken, tab yapısıyla etkili ısı iletimi mümkün kılar.

Taşınabilir cihazlar, endüstriyel kontrol sistemleri ve hassas güç kaynağı uygulamaları için tasarlanan LM317DCYR, entegreler dünyasında modern bir çözüm sunar. Yüzey montaj projelerinizde güvenilir ve ayarlanabilir güç sağlayan bu regülatör, diğer elektronik komponentler ile uyumlu çalışarak kompakt tasarımlarınızda yer kazandırır.

Teknik Özellikler

LM317DCYR 1.5A Ayarlanabilir Lineer Voltaj Regülatör SOT-223'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Ayarlanabilir Lineer Voltaj Regülatörü
• Model: LM317DCYR
• Üretici: Texas Instruments / STMicroelectronics (veya muadil)
• Maksimum Çıkış Akımı: 1.5A
• Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 37V
• Maksimum Giriş Voltajı: 40V
• Minimum Giriş-Çıkış Voltaj Farkı (Dropout): 2.5V @ 1.5A
• Paket Tipi: SOT-223-4
• Çıkış Voltaj Toleransı: ±1% (25°C'de)
• Yük Regülasyonu: 0.1% (tipik)
• Hat Regülasyonu: 0.01% / V (tipik)
• Ayar Pini Akımı: 50µA (tipik)
• Korumalar: Kısa devre, termal, SOA
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Çalışma Junction Sıcaklığı: 150°C (maksimum)
• Termal Direnç (Junction-to-Ambient): 70°C/W
• Termal Direnç (Junction-to-Case): 15°C/W
• Güç Dağılımı: ~1W (PCB soğutma alanına bağlı)
• Referans Voltajı: 1.25V (tipik)
• Ripple Rejection: 65dB (tipik)
• Montaj Tipi: Surface Mount (SMD)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM317DCYR 1.5A Ayarlanabilir Lineer Voltaj Regülatör SOT-223'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Mobil ve Taşınabilir Uygulamalar

• Taşınabilir test ekipmanları
• Mobil cihaz şarj devreleri
• Batarya ile çalışan sistemler
• Küçük boyutlu güç kaynakları
• Saha ekipmanları

Endüstriyel Kontrol Sistemleri

• Sensör besleme devreleri
• Veri toplama sistemleri
• Kontrol panelleri
• Endüstriyel otomasyon
• PLC sistemleri güç üniteleri

SMD PCB Tasarımları

• Kompakt elektronik cihazlar
• Yerinde voltaj regülasyonu
• LED sürücü devreleri
• Analog devrelerin beslenmesi
• IoT cihazları ve modülleri

Avantajlar ve Özellikler

LM317DCYR 1.5A Ayarlanabilir Lineer Voltaj Regülatör SOT-223'ün sağladığı avantajlar ve çözümler.

• Kompakt SMD Paket: SOT-223 paketi ile alan tasarrufu
• Yüksek Akım Kapasitesi: 1.5A çıkış akımı
• Geniş Voltaj Aralığı: 1.2V-37V arası ayarlanabilir çıkış
• Kolay Voltaj Ayarı: İki harici direnç ile basit yapılandırma
• Entegre Korumalar: Kısa devre ve termal koruma
• Yüzey Montaj Avantajı: Otomatik yerleştirme uyumluluğu
• Isı Dağıtım Tab'ı: Daha iyi termal performans
• Sağlam Yapı: Endüstriyel sıcaklık aralığında çalışma
• Kararlı Voltaj Çıkışı: Düşük yük ve hat regülasyonu
• Basit Devre Tasarımı: Minimum harici komponent gereksinimi

Devre Tasarımı ve Kullanım

LM317DCYR 1.5A Ayarlanabilir Lineer Voltaj Regülatör SOT-223'ün devre tasarımında kullanımı hakkında bilgiler.

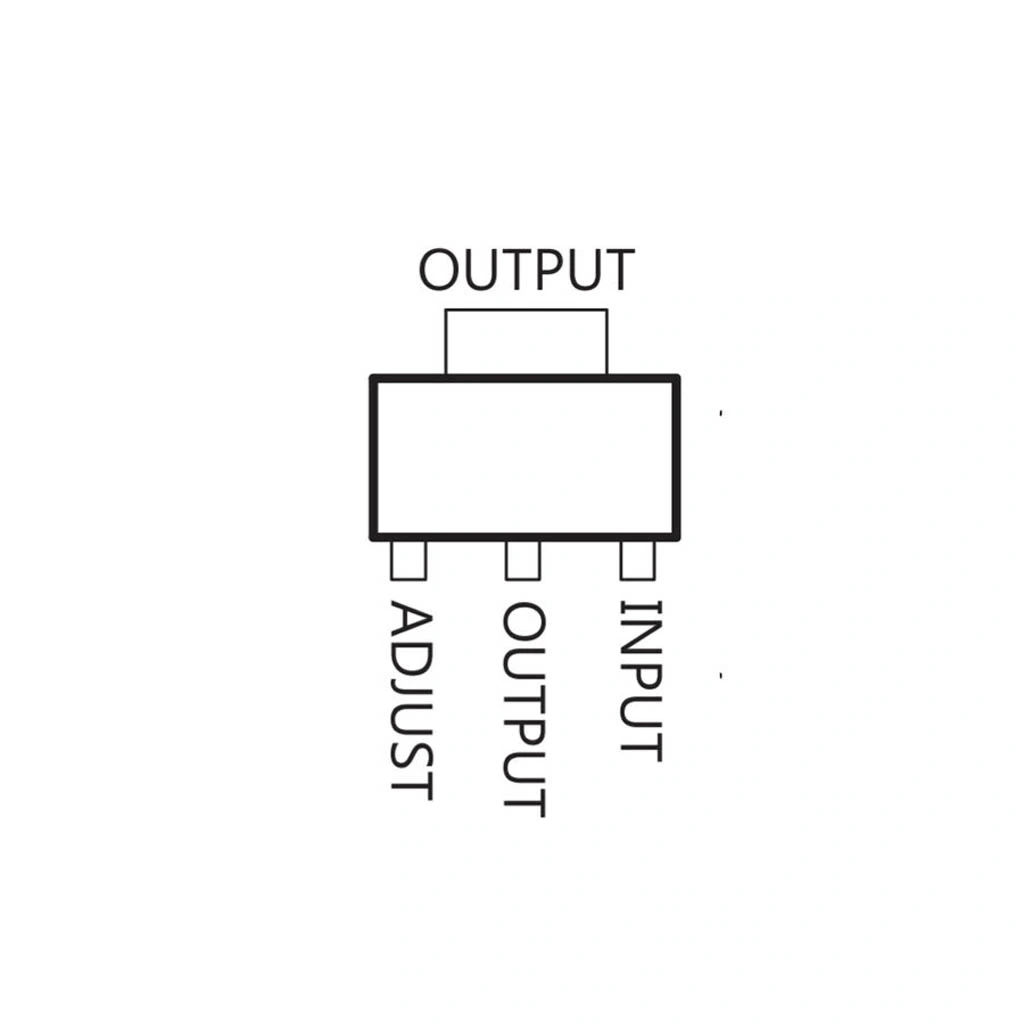

Pin Yapılandırması (SOT-223-4):

• Pin 1: Adjust (Ayar)
• Pin 2: Output (Çıkış)
• Pin 3: Input (Giriş)
• Pin 4 (Tab): Output (Çıkış ile bağlantılı)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (0.1µF seramik ve 1µF elektrolitik) giriş ve toprak arasına bağlanır
2. Çıkış filtreleme kapasitörü (1µF elektrolitik) çıkış ve toprak arasına bağlanır
3. R1 (240Ω tipik) ayar pini ve çıkış arasına bağlanır
4. R2 değiştirilebilir direnç ayar pini ve toprak arasına bağlanır
5. Giriş ve çıkış arasına ters koruma diyodu (1N4002) eklenebilir
6. Çıkış kararlılığı için çıkış ve ayar pini arasına 10µF kapasitör bağlanabilir

Çıkış Voltajı Hesaplama:

• Vout = 1.25V × (1 + R2/R1) + (Iadj × R2)
• Iadj tipik olarak 50µA olduğundan, yaklaşık formül: Vout ≈ 1.25V × (1 + R2/R1)
• Örnek: R1=240Ω, R2=1.92kΩ için Vout ≈ 12V

PCB Tasarım İpuçları:

• Tab altına en az 25mm² bakır alan ve termal vialar ekleyin
• 1A üzeri akımlarda PCB üst ve alt katmanında geniş bakır alanlar kullanın
• Giriş ve çıkış yollarını kalın (en az 1mm) tasarlayın
• Komponentleri regülatöre yakın yerleştirin
• Topraklama düzenine dikkat edin, yıldız topolojisi tercih edin

Sorun Giderme ve İpuçları

LM317DCYR 1.5A Ayarlanabilir Lineer Voltaj Regülatör SOT-223 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB termal tasarımını iyileştirin, bakır alanı artırın
• Kararsız Voltaj: Filtre kapasitörlerini artırın, regülatöre yakın yerleştirin
• Düşük Çıkış Akımı: Giriş voltajını kontrol edin, termal limitler içinde çalıştığından emin olun
• Yetersiz Akım Kapasitesi: PCB ısı dağıtımını iyileştirin, giriş-çıkış voltaj farkını azaltın
• SMD Lehimleme Sorunları: Reflow profilini kontrol edin, soğuk lehim bağlantılarını önleyin

SMD Montaj İpuçları

• Termal pad için uygun lehim pastası miktarı kullanın
• El ile lehimlemede ısı ile yeterli miktarda uygulama yapın
• Termal vialar için lehim macunu maskesi kullanarak lehim kaçaklarını önleyin
• Çok yüksek reflow sıcaklıklarından kaçının, komponent zarar görebilir
• Montaj sonrası optik inceleme yaparak iyi bağlantı sağlandığından emin olun

Verimlilik ve Uygulama İpuçları

• Giriş-çıkış voltaj farkını minimize ederek ısıyı azaltın
• 1.2A üzeri akımlar için PCB tasarımını optimize edin
• Yüksek akım uygulamaları için paralel regülatör kullanımını değerlendirin
• Düşük ESR kapasitörler kullanarak regülasyon performansını artırın
• Mobil cihazlarda batarya ömrünü uzatmak için düşük dropout geriliminde çalıştırın
