LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü To-252-3

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü TO-252-3

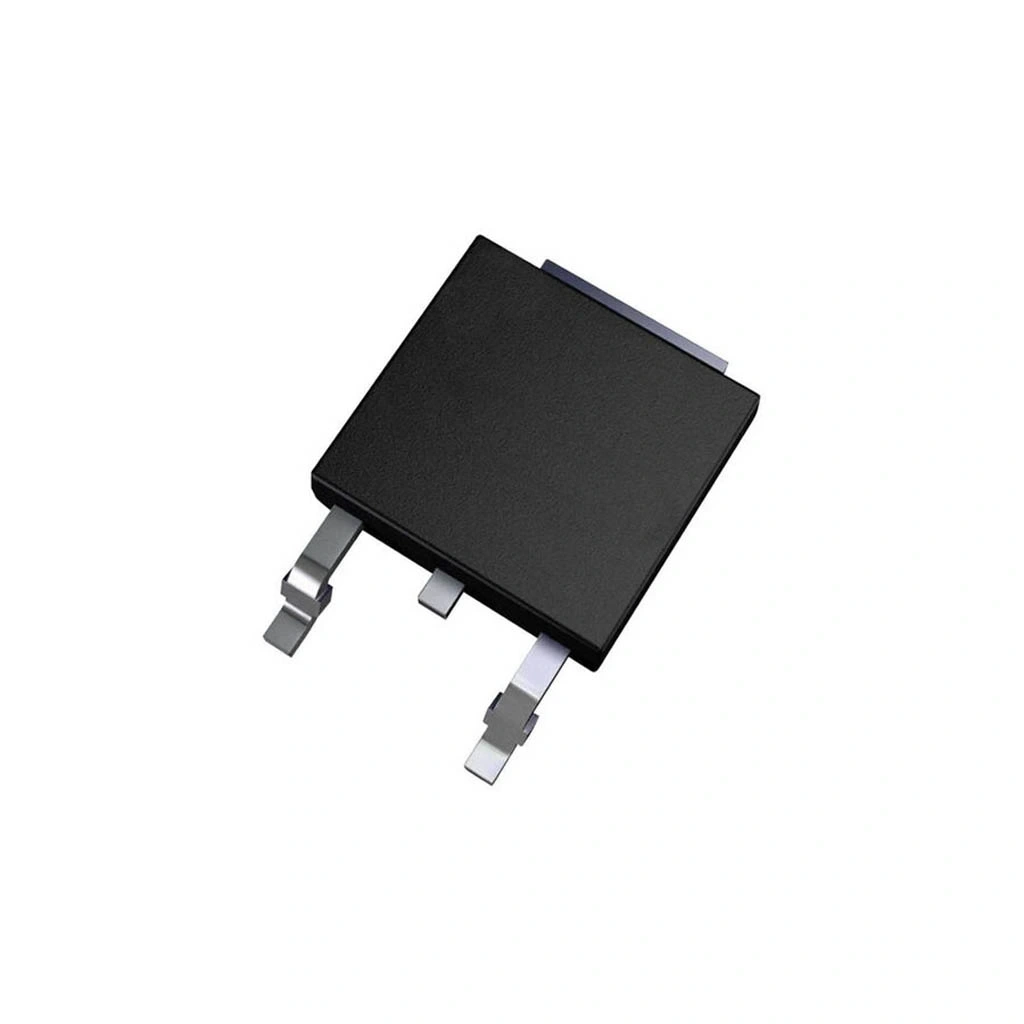

LM317 TO-252-3 (DPAK) paketinde sunulan, 500mA çıkış akımı kapasiteli ayarlanabilir lineer voltaj regülatörüdür. 1.2V ile 37V arasında ayarlanabilen çıkış voltajı, sadece iki harici direnç kullanılarak kolayca yapılandırılabilir. Düşük drop-out voltajı ve yüksek çıkış voltaj kararlılığı sağlayan bu kompakt SMD entegre, alan kısıtlı uygulamalar için idealdir.

Kısa devre koruması, termal koruma ve güvenli çalışma alanı koruması gibi çeşitli koruma özellikleriyle donatılmış olan bu güç entegreleri ailesinin üyesi, yüzey montaj teknolojisi gerektiren modern PCB tasarımları için mükemmel bir çözümdür. Tab yapısı ve termal özellikleri ile etkili ısı dağıtımı sağlar.

Taşınabilir cihazlar, sensör besleme devreleri ve orta güç seviyeli uygulamalar için tasarlanan LM317 TO-252-3, entegreler dünyasında güvenilir bir çözüm sunar. Kompakt PCB tasarımlarınızda yer kazandıran bu SMD regülatör, diğer elektronik komponentler ile uyumlu çalışarak projelerinize kararlı güç kaynağı sağlar.

Teknik Özellikler

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü TO-252-3'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Ayarlanabilir Lineer Voltaj Regülatörü
• Model: LM317
• Paket Tipi: TO-252-3 (DPAK)
• Maksimum Çıkış Akımı: 500mA
• Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 37V
• Maksimum Giriş Voltajı: 40V
• Minimum Giriş-Çıkış Voltaj Farkı (Dropout): 2.5V @ 500mA
• Çıkış Voltaj Toleransı: ±1% (25°C'de)
• Yük Regülasyonu: 0.1% (tipik)
• Hat Regülasyonu: 0.01% / V (tipik)
• Ayar Pini Akımı: 50µA (tipik)
• Korumalar: Kısa devre, termal, SOA
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Çalışma Junction Sıcaklığı: 150°C (maksimum)
• Termal Direnç (Junction-to-Ambient): 70°C/W
• Termal Direnç (Junction-to-Case): 8°C/W
• Güç Dağılımı: ~1W (PCB soğutma alanına bağlı)
• Referans Voltajı: 1.25V (tipik)
• Ripple Rejection: 65dB (tipik)
• Montaj Tipi: Surface Mount (SMD)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü TO-252-3'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Hassas Elektronik Devreler

• Sensör besleme devreleri
• Analog devre güç kaynakları
• Op-amp ve enstrümantasyon güç devreleri
• Hassas voltaj referansları
• Ölçüm cihazı güç kaynakları

Mobil ve Taşınabilir Cihazlar

• Taşınabilir test ekipmanları
• IoT sensör modülleri
• Küçük bataryalı cihazlar
• Düşük güçlü RF devreleri
• Portatif ölçüm cihazları

Endüstriyel Uygulamalar

• PLC ve kontrol sistemleri
• Veri toplama modülleri
• Endüstriyel sensör beslemeleri
• Kontrol panelleri güç üniteleri
• Mikrodenetleyici besleme devreleri

Avantajlar ve Özellikler

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü TO-252-3'ün sağladığı avantajlar ve çözümler.

• Kompakt SMD Paket: Küçük TO-252-3 paketi ile alan tasarrufu
• Geniş Voltaj Aralığı: 1.2V-37V arası ayarlanabilir çıkış
• Kolay Voltaj Ayarı: İki harici direnç ile basit yapılandırma
• Entegre Korumalar: Kısa devre ve termal koruma özellikleri
• Düşük Gürültü: Yüksek ripple bastırma oranı
• Yüzey Montaj Avantajı: Otomatik yerleştirme uyumluluğu
• İyi Termal Özellikler: Tab yapısı ile etkili ısı dağıtımı
• Hassas Voltaj Regülasyonu: ±1% çıkış voltaj toleransı
• Düşük Komponent Sayısı: Minimum harici parça gereksinimi
• Endüstriyel Standart: Uzun yıllardır kanıtlanmış güvenilirlik

Devre Tasarımı ve Kullanım

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü TO-252-3'ün devre tasarımında kullanımı hakkında bilgiler.

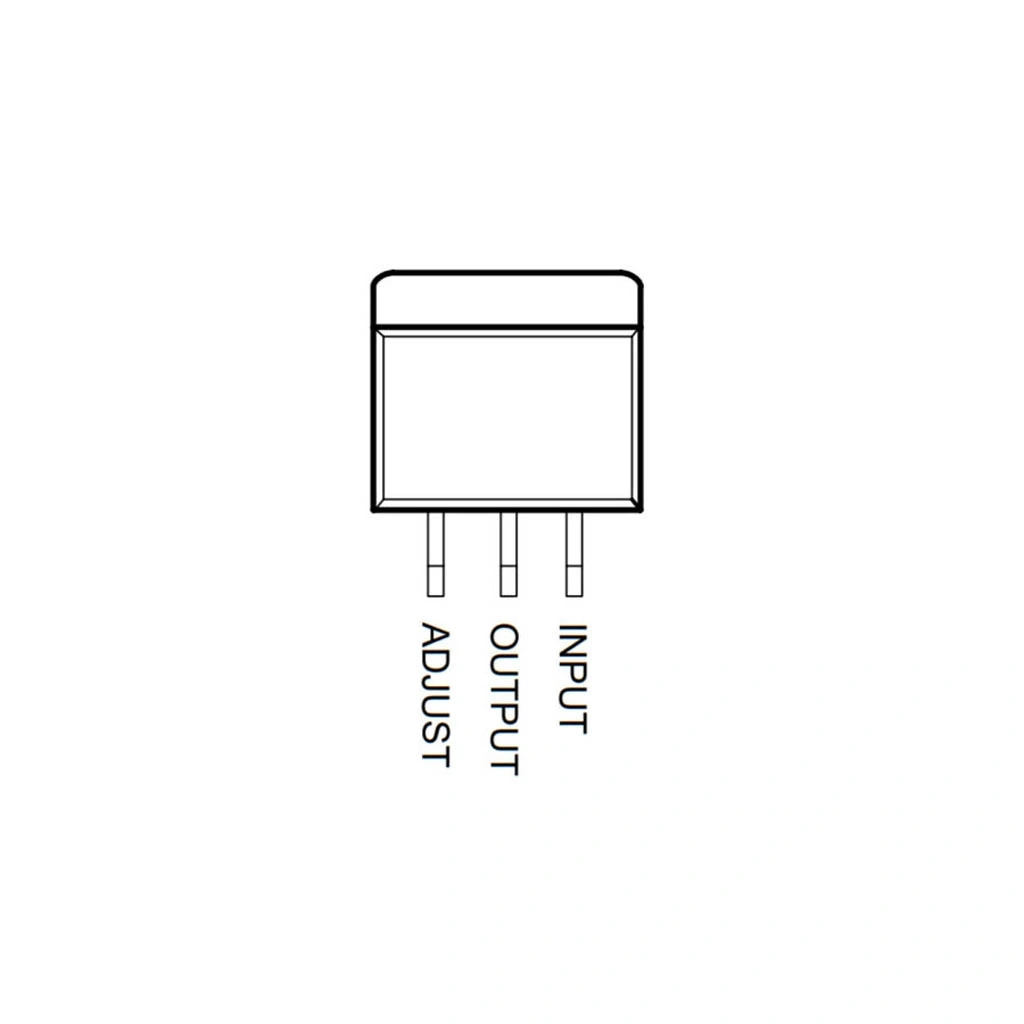

Pin Yapılandırması (TO-252-3):

• Pin 1: Adjust (Ayar)
• Pin 2 (Tab): Output (Çıkış)
• Pin 3: Input (Giriş)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (0.1µF seramik) giriş ve toprak arasına bağlanır
2. Çıkış filtreleme kapasitörü (1µF) çıkış ve toprak arasına bağlanır
3. R1 (240Ω tipik) ayar pini ve çıkış arasına bağlanır
4. R2 değiştirilebilir direnç ayar pini ve toprak arasına bağlanır
5. Giriş ve çıkış arasına ters koruma diyodu (1N4002) eklenebilir
6. Çıkış kararlılığı için çıkış ve ayar pini arasına 10µF kapasitör bağlanabilir

Çıkış Voltajı Hesaplama:

• Vout = 1.25V × (1 + R2/R1) + (Iadj × R2)
• Iadj tipik olarak 50µA olduğundan, yaklaşık formül: Vout ≈ 1.25V × (1 + R2/R1)
• Örnek: R1=240Ω, R2=1.92kΩ için Vout ≈ 12V

PCB Tasarım İpuçları:

• Tab altına geniş bakır alan (en az 15mm²) tasarlayın
• PCB üst ve alt katmanına termal vialar ekleyin (0.3mm çap)
• Giriş ve çıkış yollarını kalın (en az 0.8mm) tasarlayın
• Filtre kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
• Düşük ESR kapasitörler kullanarak regülasyon kalitesini artırın

Sorun Giderme ve İpuçları

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü TO-252-3 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB tasarımını iyileştirin, bakır alan ve termal viaları artırın
• Kararsız Voltaj: Filtre kapasitörlerini artırın, regülatöre yakın yerleştirin
• Düşük Çıkış Akımı: Giriş voltajını kontrol edin, PCB yol dirençlerini azaltın
• Regülatör Kapanması: Termal koruma tetiklenmiş olabilir, ısı dağıtımını iyileştirin
• SMD Lehimleme Sorunları: Uygun lehim profili kullanın, soğuk lehimden kaçının

SMD Montaj İpuçları

• Tab için yeterli lehim pastası kullanın, ancak aşırıya kaçmayın
• Reflow sıcaklık profiline uygun lehimleme yapın
• El ile lehimlemede önce tab kısmını ısıtın, sonra pinleri lehimleyin
• Termal pad için stencil şablonu kullanın
• Lehimleme sonrası optik veya X-ray inceleme yaparak bağlantıları kontrol edin

Verimlilik ve Uygulama İpuçları

• Giriş-çıkış voltaj farkını düşük tutarak ısı oluşumunu azaltın
• Hassas uygulamalar için metal film veya hassas SMD dirençler kullanın
• Gürültü hassas devrelerde çıkış filtrelemeyi iyileştirin
• Mobil uygulamalarda batarya ömrü için minimum dropout geriliminde çalıştırın
• Potansiyometre ile R2 değerini değiştirerek ayarlanabilir güç kaynağı yapın

Paket İçeriği

• LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü TO-252-3
