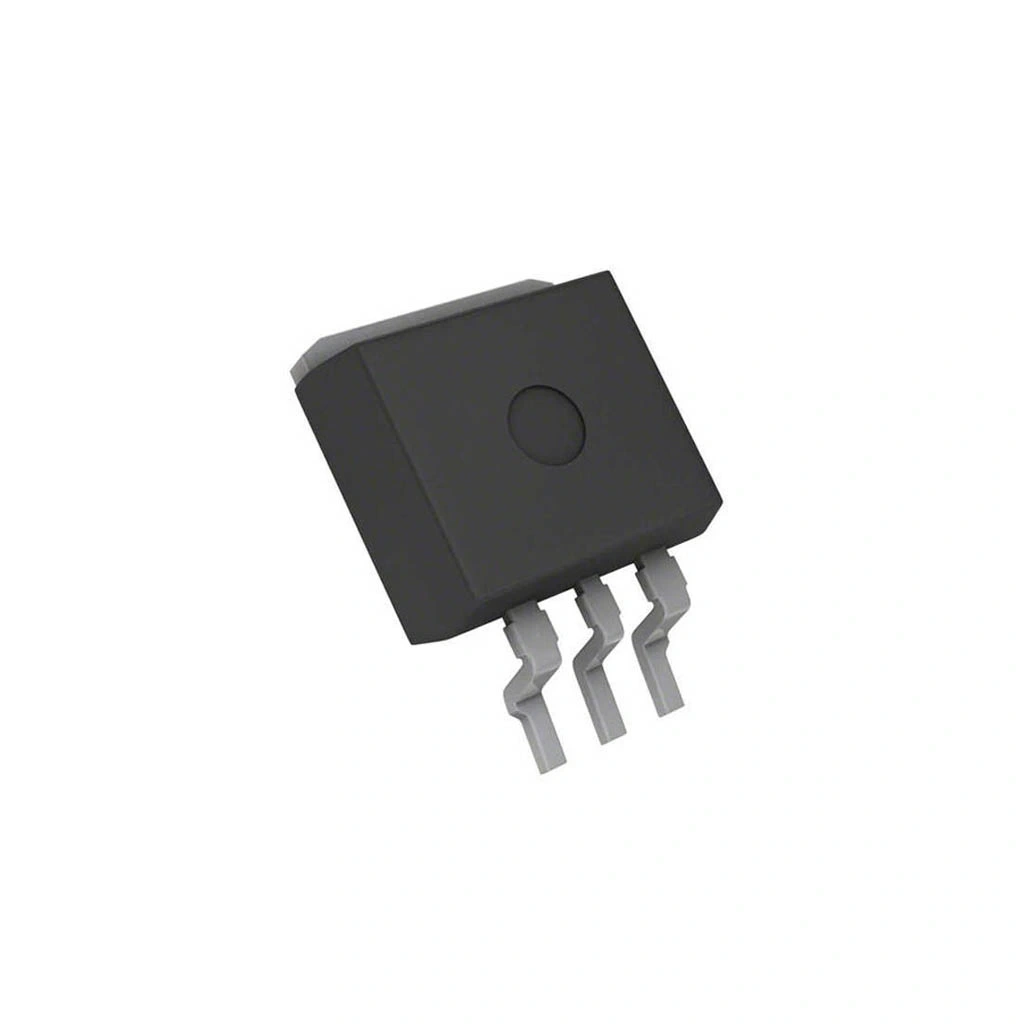

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü DPAK2 To-263

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü DPAK2 TO-263

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü, kompakt DPAK2 (TO-263) paketinde sunulan, 1.2V ile 37V arasında ayarlanabilen çıkış voltajı ve 500mA sürekli çıkış akımı sağlayan esnek bir güç düzenleme entegresidir. Yüzey montaj uygulamaları için tasarlanmış bu regülatör, alan kısıtlı PCB'ler için ideal bir çözüm sunar.

Sadece iki harici dirençle istenen çıkış voltajını kolayca ayarlama imkanı sağlayan güç entegreleri ailesinin bu SMD üyesi, düşük güç gerektiren uygulamalar, hobi projeleri ve ürün prototipleri için mükemmel bir seçenektir. Dahili kısa devre ve aşırı sıcaklık koruması özellikleri ile güvenilir çalışma sağlar.

Popüler LM317 serisinin DPAK2 paketindeki bu versiyonu, entegreler kategorisinde yer alan ve yüzey montaj teknolojisi gerektiren projeler için önemli bir komponenttir. Elektronik komponentler arasında yer alan bu SMD regülatör, kompakt devre tasarımları, otomatik montaj gerektiren üretimler ve modern elektronik uygulamalar için uygun maliyetli bir güç yönetim çözümüdür.

---

Teknik Özellikler

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü DPAK2 TO-263'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ST Microelectronics / ON Semiconductor / Texas Instruments
• Ürün Serisi: LM317
• Regülatör Tipi: Ayarlanabilir Pozitif Lineer
• Maksimum Çıkış Akımı: 500mA
• Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 37V
• Minimum Input-Output Voltaj Farkı (Dropout): 2.0V (tipik)
• Maksimum Giriş Voltajı: 40V
• Çıkış Voltaj Toleransı: ±2% (tipik)
• Çıkış Voltaj Dalgalanması: 0.01%/V (tipik)
• Line Regulation: 0.01%/V (tipik)
• Load Regulation: 0.1%/mA (tipik)
• Paket Tipi: DPAK2 (TO-263-2)
• Pin Sayısı: 3
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Maksimum Junction Sıcaklığı: 150°C
• Termal Direnç (Junction-to-Case): 10°C/W
• Termal Direnç (Junction-to-Ambient): 70°C/W (minimum pad alanı ile)
• Güç Dağılımı: 5W (TC=25°C, uygun PCB tasarımıyla)
• Giriş Bypassı: 0.1µF (önerilen minimum değer)
• Çıkış Kapasitörü: 1.0µF (önerilen minimum değer)
• Kısa Devre Koruması: Evet
• Aşırı Isı Koruması: Evet
• Ripple Rejection: 65dB (tipik)
• Ayar Pini Akımı: 50µA (nominal)
• Referans Voltajı: 1.25V (nominal)
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Paket Boyutları: 6.5mm x 6.1mm x 2.3mm (yaklaşık)
• Tab Bağlantısı: Çıkış (Output) pinine bağlı

---

Kullanım Alanları

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü DPAK2 TO-263'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

SMD Tabanlı Devreler

• Kompakt PCB tasarımları
• Ürün prototipleri
• Otomatik montaj gerektiren üretimler
• Taşınabilir cihazlar
• İnce profilli elektronik ürünler

Hassas Voltaj Gerektiren Uygulamalar

• Sensör besleme devreleri
• Referans voltaj kaynakları
• Analog devre beslemeleri
• Operasyonel amplifikatör güç kaynakları
• Hassas ölçüm cihazları

Hobi ve Eğitim Projeleri

• DIY elektronik kitler
• Arduino ve mikrodenetleyici projeleri
• Kompakt güç kaynakları
• LED sürücü devreleri
• Küçük boyutlu robot projeleri

Düşük Güçlü Endüstriyel Uygulamalar

• Kontrol devreleri
• Otomasyonda sensör besleme
• Veri toplama sistemleri
• Endüstriyel haberleşme modülleri
• İzleme sistemleri

Batarya ile Çalışan Cihazlar

• Pil beslemeli portatif ekipmanlar
• Düşük güç tüketimli IoT cihazları
• Sensör ağları
• Uzaktan izleme sistemleri
• Şarj edilebilir cihazlar

---

Avantajlar ve Özellikler

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü DPAK2 TO-263'ün sağladığı avantajlar ve çözümler.

• Kompakt SMD Paketi: DPAK2 (TO-263) paketi ile PCB alan tasarrufu
• Geniş Ayar Aralığı: 1.2V'dan 37V'a kadar ayarlanabilir çıkış
• Yeterli Akım Kapasitesi: 500mA sürekli çıkış akımı
• Kolay Voltaj Ayarı: Sadece iki harici dirençle hassas voltaj ayarı
• Dahili Korumalar: Kısa devre ve aşırı sıcaklık koruması
• Otomatik Montaj Uyumluluğu: Endüstriyel SMT üretim süreçleri ile uyumluluk
• İyi Termal Performans: DPAK2 paketiyle PCB üzerinde iyileştirilmiş ısı dağıtımı
• Minimum Harici Bileşen: Sadece iki direnç ve iki kapasitör ile çalışabilme
• Düşük Gürültü: Temiz DC çıkış için düşük dalgalanma
• LM317 Uyumluluğu: Popüler LM317 serisi ile fonksiyonel uyumluluk

---

Devre Tasarımı ve Uygulama

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü DPAK2 TO-263'ün devre tasarımı ve uygulaması hakkında detaylar.

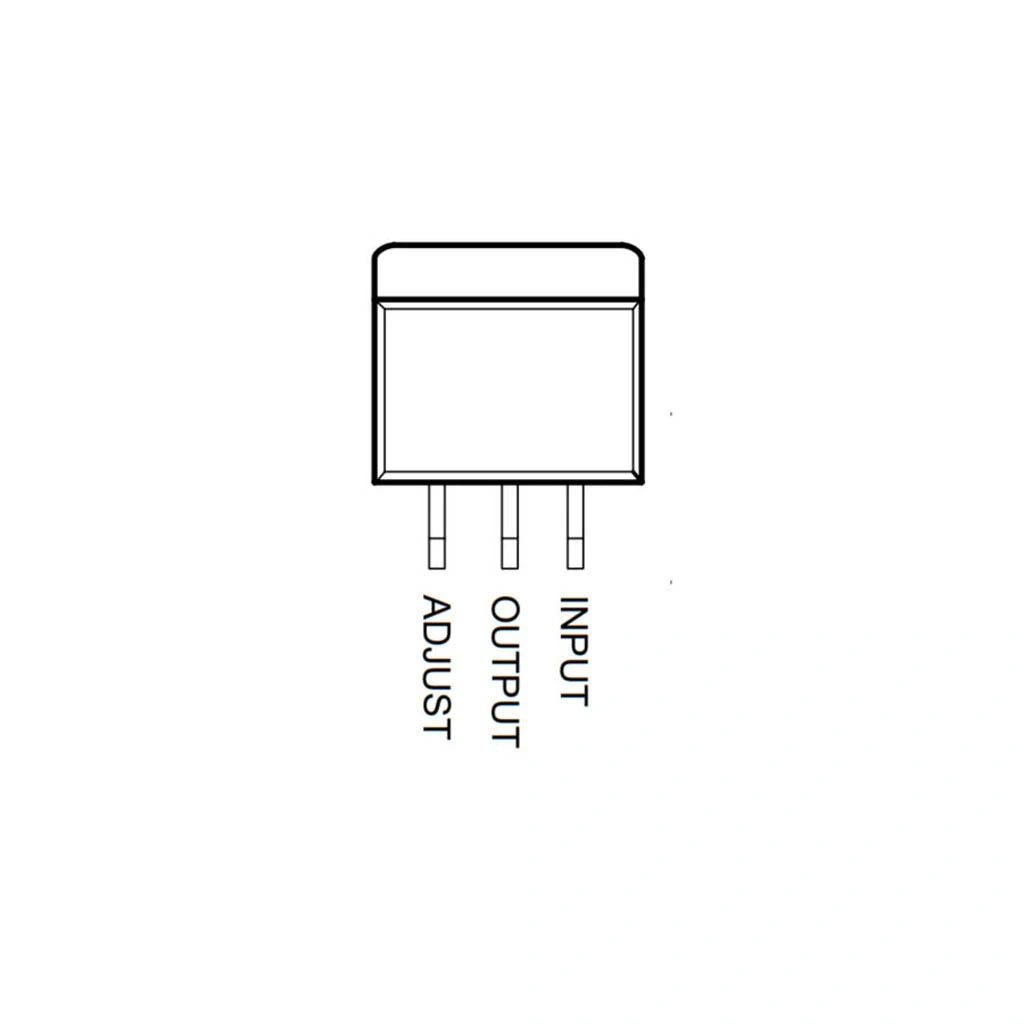

Pin Konfigürasyonu

DPAK2 (TO-263) paketindeki LM317 regülatörünün pin yerleşimi.

• Pin 1: Ayar (ADJ)
• Pin 2: Çıkış (OUT)
• Pin 3: Giriş (IN)
• Metal Tab: Çıkış (OUT) ile elektriksel olarak bağlıdır

Temel Bağlantı Şeması

LM317 DPAK2'nin temel uygulama devresi oldukça basittir.

Gerekli Komponentler:

• 1x LM317 DPAK2 Regülatör
• 1x 240Ω Direnç (SMD 0805 veya 1206)
• 1x Ayarlanabilir Potansiyometre veya Sabit Direnç (R2)
• 1x 0.1µF Giriş Bypass Kapasitörü (SMD Seramik)
• 1x 1.0µF Çıkış Kapasitörü (SMD Tantalum veya Seramik)
• 2x 1N4148 SMD Diyot (Koruma için, opsiyonel)

Temel Devre Şeması ve Bağlantılar:

1. Giriş gücünü Pin 3'e (IN) bağlayın
2. 0.1µF bypass kapasitörünü giriş pini ve toprak arasına bağlayın
3. Çıkış Pin 2'den (OUT) alınır
4. 1.0µF çıkış kapasitörünü çıkış pini ve toprak arasına bağlayın
5. 240Ω direnci (R1) çıkış pini ve ayar pini (ADJ, Pin 1) arasına bağlayın
6. R2 direncini (veya potansiyometreyi) ayar pini ve toprak arasına bağlayın
7. Opsiyonel olarak, OUT-ADJ arasına ve IN-OUT arasına koruyucu diyotlar ekleyin

Çıkış Voltajını Hesaplama:

LM317 DPAK2'nin çıkış voltajını aşağıdaki formülle hesaplayabilirsiniz:

Vout = 1.25V × (1 + R2/R1) + IADJ × R2

Burada:

• 1.25V: LM317'nin referans voltajı
• R1: Çıkış ve ayar pini arasındaki direnç (genellikle 240Ω kullanılır)
• R2: Ayar pini ve toprak arasındaki direnç
• IADJ: Ayar pini akımı (yaklaşık 50µA, hesaplamalarda genellikle ihmal edilebilir)

Pratik olarak, IADJ etkisi ihmal edildiğinde:

Vout ≈ 1.25V × (1 + R2/R1)

Belirli bir çıkış voltajı için R2 değerini hesaplamak:

R2 ≈ R1 × [(Vout/1.25V) - 1]

PCB Tasarım Önerileri

LM317 DPAK2 ile yapılan devrelerde PCB tasarımı için öneriler.

• Termal Yönetim:
  • Metal tab altına minimum 100mm² bakır alan yerleştirin
  • Termal vialar kullanarak alt katmandaki bakır alanlarına ısı transferi sağlayın
  • Termal viaları tab altında dağıtın (0.3mm çaplı, 1mm aralıklı)
  • Mümkünse çok katmanlı PCB kullanarak ısı dağılımını artırın
• Komponent Yerleşimi:
  • Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
  • Ayar dirençlerini regülatörün yanına konumlandırın
  • Isıya duyarlı komponentleri regülatörden uzak tutun
  • Gürültüden etkilenebilecek hassas devreleri regülatörden uzak tutun
• PCB İzleri:
  • Giriş ve çıkış hatları için en az 0.8mm genişliğinde PCB izleri kullanın
  • Toprak düzlemi oluşturun ve geniş toprak bağlantıları yapın
  • Ayar pini (ADJ) hattını dar ve hassas çekin
  • 300mA üzeri uygulamalarda PCB izlerini daha kalın yapın
• SMD Lehimleme:
  • Tab kısmı için uygun lehim pastası miktarı uygulayın
  • Termal profili DPAK2 paketi için optimize edin
  • Lehim sonrası soğutmayı kademeli yapın
  • Tab lehimlemesini görsel olarak kontrol edin

Uygulama Devreleri

LM317 DPAK2 ile yapılabilecek çeşitli uygulama devreleri.

3.3V Sabit Regülatör

• Gerekli Komponentler:
  • 1x LM317 DPAK2
  • 1x 240Ω SMD Direnç
  • 1x 392Ω SMD Direnç (1% hassasiyet)
  • 1x 0.1µF SMD Seramik Kapasitör
  • 1x 4.7µF SMD Tantalum Kapasitör
• Hesaplama:
  • 3.3V için R2 = 240Ω × [(3.3V/1.25V) - 1] = 392Ω
  • Standart 1% E96 serisi dirençlerden 392Ω kullanılır

LED Sürücü

• Gerekli Komponentler:
  • 1x LM317 DPAK2
  • 1x LED veya LED Dizisi
  • 1x Akım Sınırlayıcı Direnç
  • 1x 0.1µF SMD Seramik Kapasitör
  • 1x 1µF SMD Tantalum Kapasitör
• Prensip:
  • Akım sınırlayıcı direnç (R), çıkış ve ayar pini arasına bağlanır
  • LED, ayar pini ve toprak arasına bağlanır
  • LED akımı: I = 1.25V / R ile sabit tutulur
  • Örneğin, 20mA için R = 1.25V / 0.02A = 62.5Ω (62Ω standart değer)

USB 5V'dan 3.3V Dönüştürücü

• Gerekli Komponentler:
  • 1x LM317 DPAK2
  • 1x 240Ω SMD Direnç
  • 1x 392Ω SMD Direnç
  • 1x 0.1µF SMD Seramik Kapasitör
  • 1x 10µF SMD Tantalum Kapasitör
  • 1x USB Konnektör
• Uygulama:
  • USB'den 5V besleme alınır
  • LM317 bu voltajı 3.3V'a düşürür
  • Düşük dropout (2V) nedeniyle USB'den yeterli marj kalır
  • Kompakt PCB tasarımı ile küçük modüller oluşturulabilir
  • 500mA limiti çoğu 3.3V cihaz için yeterlidir

---

Sorun Giderme ve İpuçları

LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü DPAK2 TO-263 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB termal tasarımını iyileştirin, bakır alanları artırın, yük akımını azaltın
• Kararsız Çıkış Voltajı: Bypass kapasitörlerini kontrol edin, düşük ESR kapasitör kullanın
• Düşük Çıkış Voltajı: Giriş-çıkış farkını kontrol edin, minimum 2.5V fark olmalı
• SMD Lehimleme Sorunları: Uygun ısı kullanın, tab için yeterli lehim uygulayın
• Çıkış Yok: Pin bağlantılarını, polariteyi ve kısa devre durumunu kontrol edin

Termal Yönetim İpuçları

• PCB Tasarımı:
  • Tab altına 1oz bakır kalınlığı ile minimum 100mm² alan
  • 2oz bakır için alan yarıya düşürülebilir
  • En az 4-6 termal via kullanın
  • Alt katmanlarda da bakır alan oluşturun
• Akım Sınırlaması:
  • PCB termal tasarımına göre akım kapasitesini hesaplayın
  • 300mA üzeri için özel termal tasarım yapın
  • Maximum güç dağılımı: P = (Vin - Vout) × I formülü ile hesaplanır
• Çalışma Sıcaklığı:
  • Junction sıcaklığını 125°C'nin altında tutun
  • Ortam sıcaklığını hesaba katarak termal marj bırakın
  • Yüksek sıcaklık ortamlarında akım kapasitesini düşürün

Uygulama İpuçları

• Verimlilik İyileştirme:
  • Giriş-çıkış voltaj farkını minimize edin
  • Düşük güç uygulamalarında quiescent akımını hesaba katın
  • Uzun batarya ömrü gerektiren uygulamalarda düşük dropout regülatörleri değerlendirin
• Gürültü Azaltma:
  • Giriş ve çıkışa farklı değerlerde seramik kapasitörler ekleyin
  • Analog-dijital toprak ayrımı yapın
  • Hassas uygulamalarda çıkışa LC filtre ekleyin
• SMD Montaj:
  • Otomatik montaj için uygun PCB kütüphanesi öğesi kullanın
  • Lehim pastası şablonunu DPAK2 tab için optimize edin
  • Manuel lehimlemede tab için yeterli ısıtma yapın
• Dirençlerin Seçimi:
  • Hassas voltaj ayarı için %1 toleranslı metal film dirençler kullanın
  • Sıcaklık katsayısı düşük dirençler tercih edin
  • Ayar dirençlerini termal gradyandan uzak tutun

---

Paket İçeriği

• LM317 500mA Ayarlanabilir Lineer Voltaj Regülatörü DPAK2 TO-263

---
