LM317 1.5A Ayarlanabilir Lineer Voltaj Regülatörü Sot-223

LM317 1.5A Ayarlanabilir Lineer Voltaj Regülatörü SOT-223

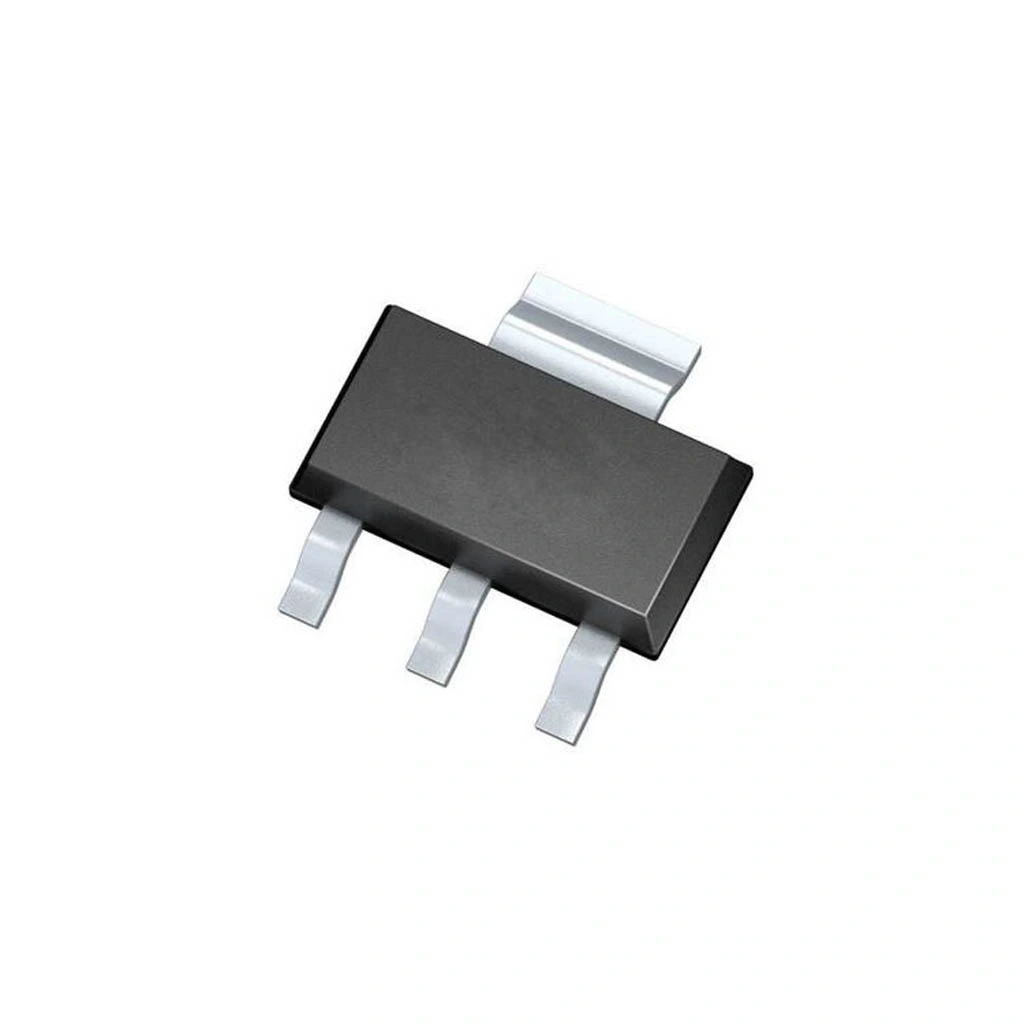

LM317 SOT-223 paketinde sunulan, 1.5A çıkış akımı kapasiteli ayarlanabilir lineer voltaj regülatörüdür. 1.2V ile 37V arasında ayarlanabilen çıkış voltajı, sadece iki harici direnç kullanılarak kolayca yapılandırılabilir. Kompakt SMD paketinde sunulan bu entegre, uygun PCB tasarımı ile yüksek akım uygulamalarında kullanılabilir.

Kısa devre koruması, termal koruma ve güvenli çalışma alanı koruması gibi çeşitli koruma özellikleriyle donatılmış olan bu güç entegreleri ailesinin üyesi, yüzey montaj teknolojisi gerektiren modern tasarımlar için idealdir. SOT-223 paketindeki tab yapısı, termal performansı iyileştirirken PCB üzerinde etkili ısı dağıtımı sağlar.

Mobil cihazlar, endüstriyel kontrol sistemleri ve kompakt güç kaynağı uygulamaları için tasarlanan LM317 SOT-223, entegreler dünyasının klasikleşmiş bir ürünüdür. Projelerinize entegre edilerek kararlı güç sağlayan bu regülatör, diğer elektronik komponentler ile uyumlu çalışarak alan kısıtlaması olan uygulamalarınızda yer kazandırır.

Teknik Özellikler

LM317 1.5A Ayarlanabilir Lineer Voltaj Regülatörü SOT-223'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Ayarlanabilir Lineer Voltaj Regülatörü
• Model: LM317
• Paket Tipi: SOT-223
• Maksimum Çıkış Akımı: 1.5A (uygun PCB termal tasarımı ile)
• Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 37V
• Maksimum Giriş Voltajı: 40V
• Minimum Giriş-Çıkış Voltaj Farkı (Dropout): 2.5V @ 1.5A
• Çıkış Voltaj Toleransı: ±1% (25°C'de)
• Yük Regülasyonu: 0.1% (tipik)
• Hat Regülasyonu: 0.01% / V (tipik)
• Ayar Pini Akımı: 50µA (tipik)
• Korumalar: Kısa devre, termal, SOA
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Çalışma Junction Sıcaklığı: 150°C (maksimum)
• Termal Direnç (Junction-to-Ambient): 70°C/W
• Termal Direnç (Junction-to-Case): 15°C/W
• Güç Dağılımı: ~1W (PCB soğutma alanına bağlı)
• Referans Voltajı: 1.25V (tipik)
• Ripple Rejection: 65dB (tipik)
• Montaj Tipi: Surface Mount (SMD)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM317 1.5A Ayarlanabilir Lineer Voltaj Regülatörü SOT-223'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Mobil ve Taşınabilir Elektronik

• Taşınabilir güç kaynakları
• Mobil şarj devreleri
• El tipi test ekipmanları
• IoT cihazları ve sensör modülleri
• Batarya ile çalışan sistemler

Endüstriyel Kontrol Sistemleri

• PLC ve otomasyon devreleri
• Veri toplama sistemleri
• Sensör besleme devreleri
• Makine kontrol panelleri
• Motor sürücü devreleri

Kompakt PCB Tasarımları

• Yüzey montaj teknolojili cihazlar
• Analog devre besleme
• Yerinde voltaj regülasyonu
• LED sürücü devreleri
• Gömülü sistem güç kaynakları

Avantajlar ve Özellikler

LM317 1.5A Ayarlanabilir Lineer Voltaj Regülatörü SOT-223'ün sağladığı avantajlar ve çözümler.

• Kompakt SMD Paket: SOT-223 paketi ile alan tasarrufu
• Yüksek Akım Kapasitesi: 1.5A çıkış akımı (PCB tasarımına bağlı)
• Geniş Voltaj Aralığı: 1.2V-37V arası ayarlanabilir çıkış
• Kolay Voltaj Ayarı: İki harici direnç ile basit yapılandırma
• Entegre Korumalar: Kısa devre ve termal koruma özellikleri
• Isı Dağıtımı Tabı: Daha iyi termal performans
• Yüzey Montaj Avantajı: Otomatik yerleştirme uyumluluğu
• Hassas Regülasyon: Düşük yük ve hat regülasyonu
• Kanıtlanmış Teknoloji: Endüstri standardı tasarım
• Basit Devre Tasarımı: Minimum harici komponent gereksinimi

Devre Tasarımı ve Kullanım

LM317 1.5A Ayarlanabilir Lineer Voltaj Regülatörü SOT-223'ün devre tasarımında kullanımı hakkında bilgiler.

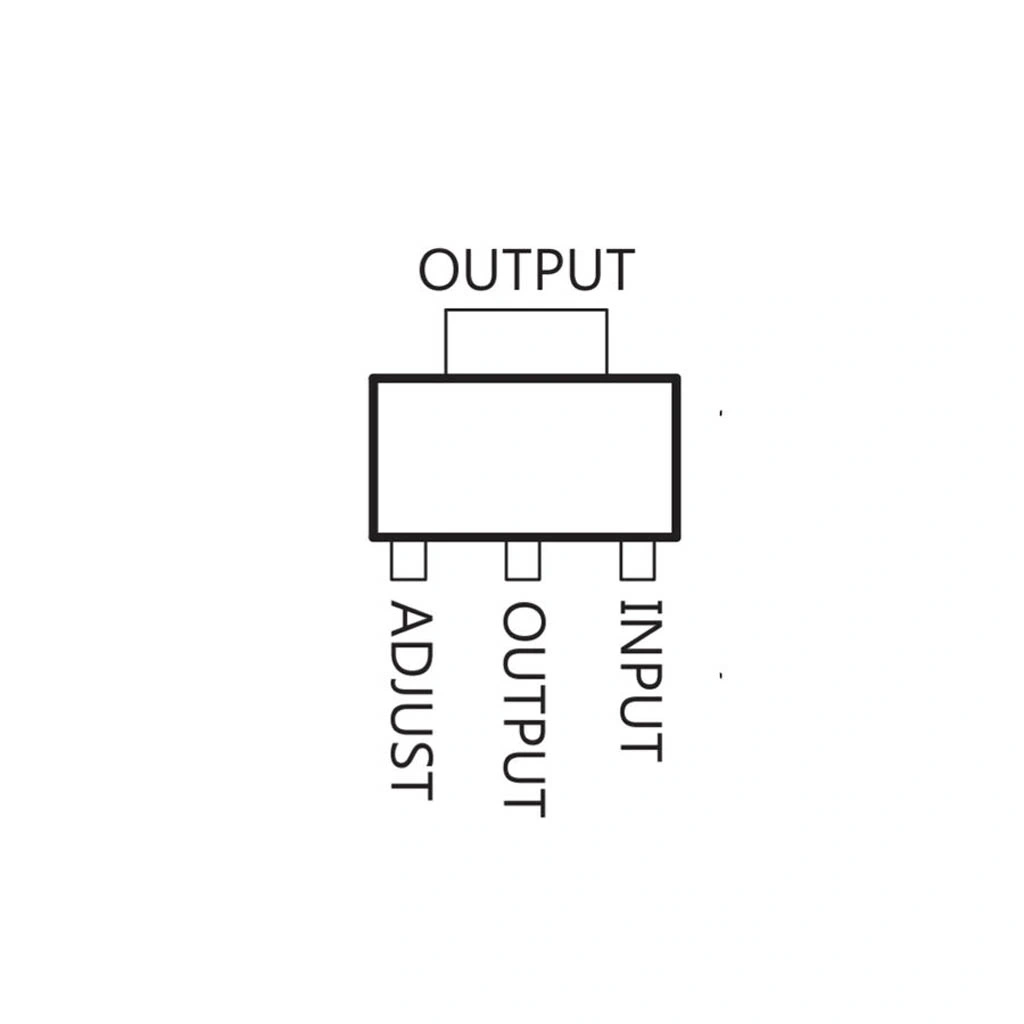

Pin Yapılandırması (SOT-223):

• Pin 1: Adjust (Ayar)
• Pin 2: Output (Çıkış)
• Pin 3: Input (Giriş)
• Pin 4 (Tab): Output (Çıkış ile bağlantılı)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (0.1µF seramik ve 1µF elektrolitik) giriş ve toprak arasına bağlanır
2. Çıkış filtreleme kapasitörü (1µF elektrolitik) çıkış ve toprak arasına bağlanır
3. R1 (240Ω tipik) ayar pini ve çıkış arasına bağlanır
4. R2 değiştirilebilir direnç ayar pini ve toprak arasına bağlanır
5. Giriş ve çıkış arasına ters koruma diyodu (1N4002) eklenebilir
6. Çıkış kararlılığı için çıkış ve ayar pini arasına 10µF kapasitör bağlanabilir

Çıkış Voltajı Hesaplama:

• Vout = 1.25V × (1 + R2/R1) + (Iadj × R2)
• Iadj tipik olarak 50µA olduğundan, yaklaşık formül: Vout ≈ 1.25V × (1 + R2/R1)
• Örnek: R1=240Ω, R2=1.92kΩ için Vout ≈ 12V

PCB Tasarım İpuçları:

• Tab altına en az 25mm² bakır alan ekleyin
• Çok sayıda termal via (0.3mm çapında) kullanın
• PCB'nin her iki tarafında geniş bakır alanlar oluşturun
• Giriş ve çıkış yollarını kalın (en az 1mm) tasarlayın
• 1A üzeri uygulamalarda çok katmanlı PCB kullanmayı düşünün

Sorun Giderme ve İpuçları

LM317 1.5A Ayarlanabilir Lineer Voltaj Regülatörü SOT-223 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB termal tasarımını iyileştirin, bakır alanı ve viaları artırın
• Termal Kapanma: Çıkış akımını azaltın, giriş-çıkış voltaj farkını düşürün
• Yetersiz Akım Kapasitesi: PCB soğutma alanını genişletin, yüksek akım için alternatif paket düşünün
• Kararsız Çıkış: Filtre kapasitörlerini artırın, regülatöre yakın yerleştirin
• SMD Lehimleme Sorunları: Yeterli ısı uygulayın, soğuk lehim bağlantılarını önleyin

SMD Montaj İpuçları

• Termal pad için yeterli lehim macunu kullanın
• Reflow lehimleme için üreticinin önerdiği sıcaklık profilini takip edin
• El ile lehimlemede önce tab kısmını ısıtın, sonra pinleri lehimleyin
• Termal vias için soldermask maskesi kullanın
• Montaj sonrası optik inceleme yaparak bağlantıları kontrol edin

Verimlilik ve Uygulama İpuçları

• Giriş-çıkış voltaj farkını düşük tutarak ısı kaybını ve güç tüketimini azaltın
• 1.5A için ek harici soğutma veya hava akışı sağlayın
• Hassas voltaj değerleri için %1 toleranslı metal film dirençler kullanın
• Düşük dropout regülatörler (LDO) veya switchingteknolojisini alternatif olarak değerlendirin
• Paralel regülatörler ile daha yüksek akım kapasitesi elde edebilirsiniz

Paket İçeriği

• LM317 1.5A Ayarlanabilir Lineer Voltaj Regülatörü SOT-223
