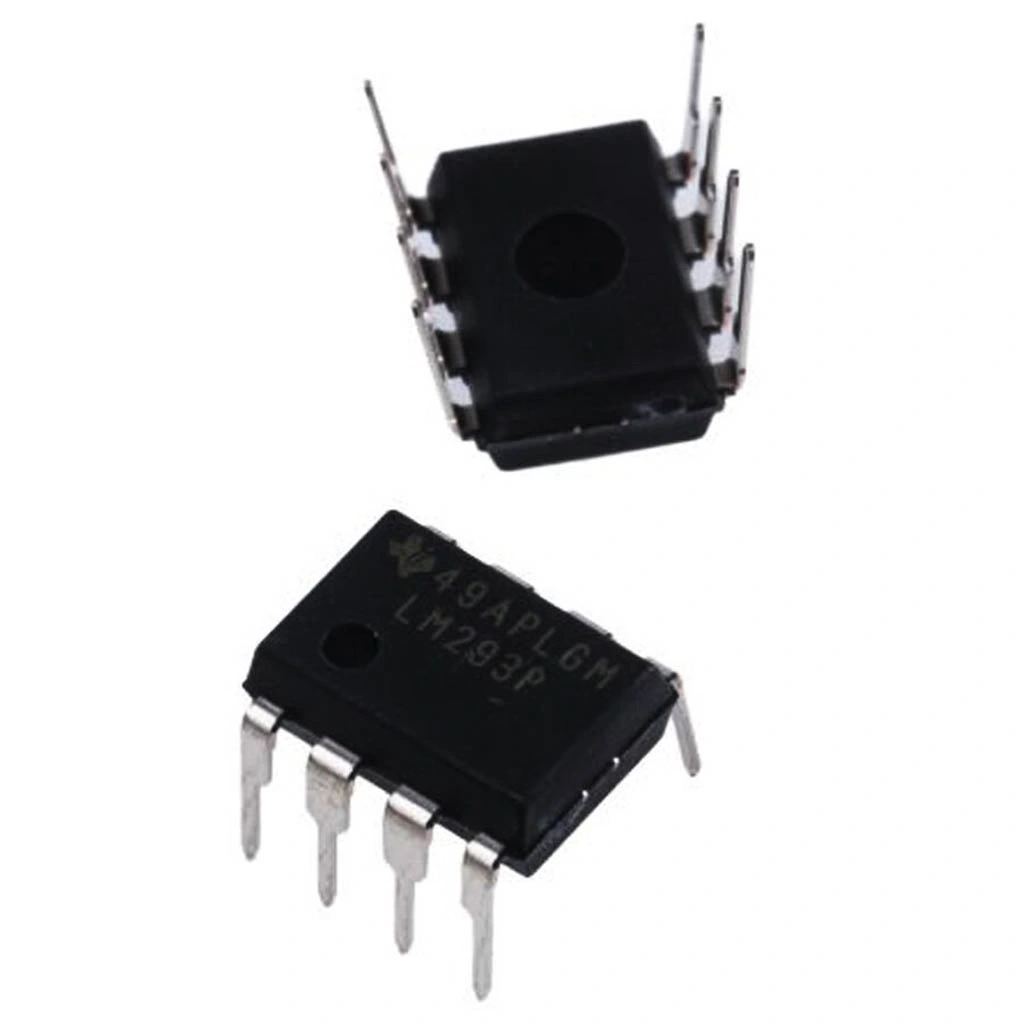

LM293P Komparatör Entegresi Pdip-8

LM293P Komparatör Entegresi PDIP-8

LM293P, ikili voltaj komparatör entegresidir. PDIP-8 paketinde sunulan bu entegre, iki bağımsız, yüksek kazançlı komparatör içerir ve 2-36V arasında geniş bir besleme voltajı aralığında çalışır.

Düşük offset voltajı (maksimum 5mV) ve düşük akım tüketimi özellikleri ile entegreler arasında çok yönlülüğü ile öne çıkan LM293P, açık kolektör çıkışı sayesinde farklı mantık seviyelerine kolay uyum sağlar.

Diğer entegreler arasında sensör uygulamaları için ideal bir seçimdir ve voltaj karşılaştırma devrelerinde geniş çalışma sıcaklığı aralığı sunar. Elektronik komponentler dünyasında, özellikle eşik algılama, sinyal koşullandırma ve anolog-dijital dönüşüm için sıklıkla tercih edilir.

Teknik Özellikler

LM293P Komparatör Entegresi PDIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: İkili Voltaj Komparatörü
• Üretici: Texas Instruments / STMicroelectronics / ON Semiconductor

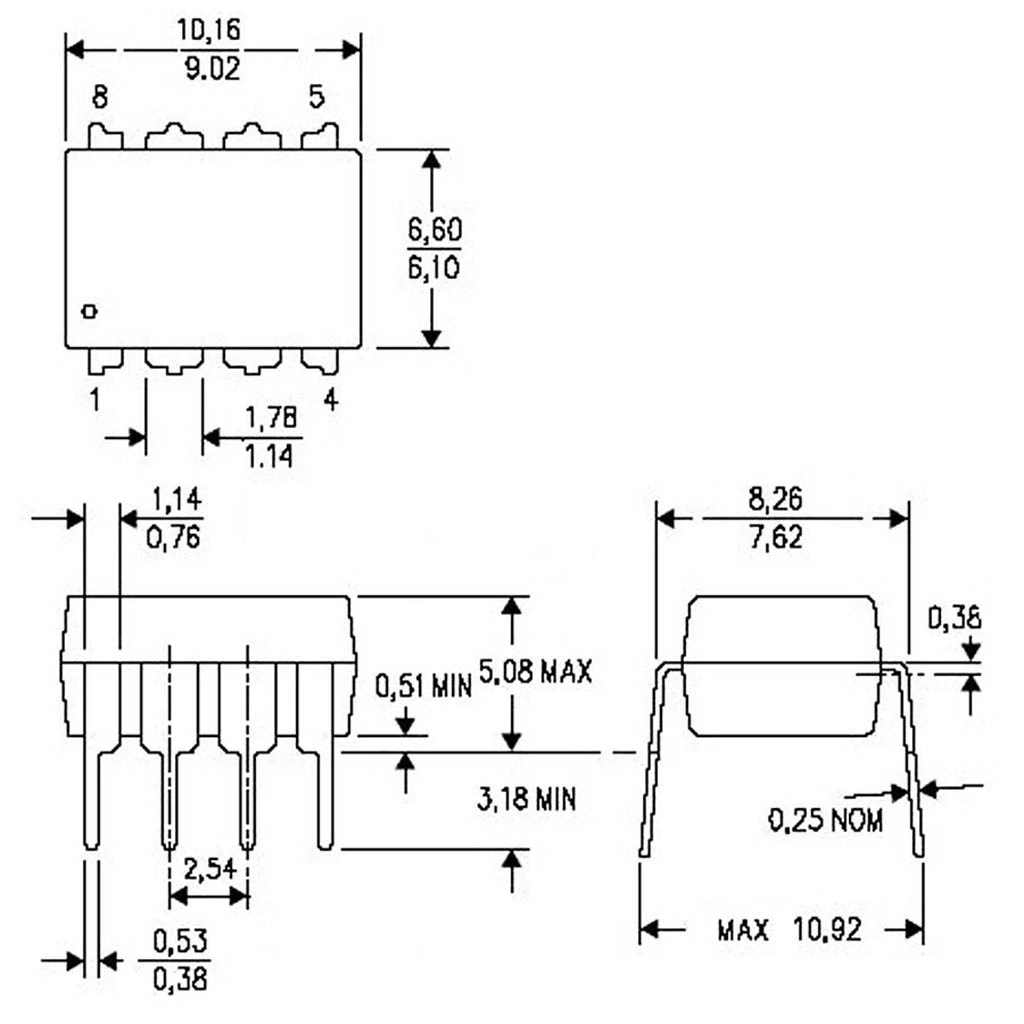

• Paket Tipi: PDIP-8 (Plastic Dual In-line Package)
• Besleme Voltajı Aralığı: 2V - 36V
• Diferansiyel Giriş Voltajı: ±36V
• Komparatör Sayısı: 2 bağımsız ünite
• Giriş Offset Voltajı: 2mV (tipik), 5mV (maksimum)
• Giriş Bias Akımı: 25nA (tipik)
• Besleme Akımı: 400µA (maksimum)
• Çıkış Akımı: 16mA (maksimum)
• Çıkış Tipi: Open-Collector (Açık Kolektör)
• Tepki Süresi: 1.3µs (tipik)
• Voltaj Kazancı: 200V/mV (tipik)
• Ortak Mod Giriş Voltajı Aralığı: 0V ile VCC-1.5V arası
• Ortak Mod Reddetme Oranı: 70dB (tipik)
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Çıkış Saturasyon Voltajı: 0.4V (maksimum)
• TTL Uyumluluğu: Evet
• Pin Sayısı: 8
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM293P Komparatör Entegresi PDIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal Koşullandırma

• Eşik dedektörleri
• Sıfır geçiş dedektörleri
• Pencere komparatörleri
• Darbe üretme devreleri
• Gerilim seviye dönüştürücüler

Sensör Uygulamaları

• Sıcaklık sensörü arayüzleri
• Işık sensörü devreleri
• Mesafe dedektörleri
• Basınç sensörü arayüzleri
• Akım algılama devreleri

Güç Yönetimi

• Düşük voltaj dedektörleri
• Aşırı voltaj koruma devreleri
• Batarya şarj kontrol devreleri
• Güç kaynağı monitörleri
• Açma/kapama kontrol devreleri

Avantajlar ve Özellikler

LM293P Komparatör Entegresi PDIP-8'in sağladığı avantajlar ve çözümler.

• Geniş Besleme Aralığı: 2V ile 36V arası çalışabilme
• Çift Komparatör: Tek pakette iki bağımsız komparatör
• Düşük Güç Tüketimi: Pil uygulamaları için ideal
• Düşük Giriş Offset Voltajı: Hassas karşılaştırma
• Açık Kolektör Çıkışı: Farklı voltaj seviyelerinde arayüz imkanı
• Geniş Ortak Mod Aralığı: Çeşitli sinyal kaynaklarıyla uyumlu
• Düşük Giriş Bias Akımı: Yüksek empedanslı kaynaklarla çalışabilme
• Yüksek Kazanç: Hızlı ve kesin geçişler
• Kolay Kullanım: Minimum harici bileşen gereksinimi
• Breadboard Uyumluluğu: PDIP-8 paketi ile kolay prototipleme

Devre Tasarımı ve Kullanım

LM293P Komparatör Entegresi PDIP-8'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (PDIP-8):

• Pin 1: Output A
• Pin 2: Inverting Input A (-)
• Pin 3: Non-inverting Input A (+)
• Pin 4: GND
• Pin 5: Non-inverting Input B (+)
• Pin 6: Inverting Input B (-)
• Pin 7: Output B
• Pin 8: VCC

Temel Bağlantı Şeması:

1. VCC ve GND besleme bağlantılarını yapın (Pin 8 ve Pin 4)
2. Karşılaştırılacak referans voltajını inverting veya non-inverting girişe bağlayın
3. Ölçülecek sinyali diğer girişe bağlayın
4. Çıkışa pull-up direnci (genellikle 1kΩ - 10kΩ) bağlayın
5. Çıkışı doğrudan dijital giriş veya LED sürücü olarak kullanabilirsiniz

Histerezis Ekleme:

• Çıkıştan non-inverting girişe 100kΩ - 1MΩ arası geri besleme direnci bağlayın
• Gürültülü sinyallerde histerezis genişliğini artırmak için 10kΩ - 100kΩ direnç kullanın
• Histerezis penceresi = (VCC × R1) / (R1 + R2)
• R1: Çıkıştan non-inverting girişe bağlanan direnç
• R2: Non-inverting girişten toprağa bağlanan direnç

Uygulama Örnekleri:

• Sıcaklık Eşik Dedektörü: NTC termistör ve sabit direnç ile voltaj bölücü oluşturun
• Işık Sensörü: LDR ile voltaj bölücü ve potansiyometre ile ayarlanabilir referans kullanın
• Pencere Komparatörü: İki komparatörü birlikte kullanarak alt ve üst limitleri belirleyin
• Schmitt Trigger: Pozitif geri besleme direnci ile gürültüye dayanıklı dijitalleştirme yapın
• Düşük Batarya Dedektörü: Batarya voltajını sabit referans voltajı ile karşılaştırın

Sorun Giderme ve İpuçları

LM293P Komparatör Entegresi PDIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkışta Salınım: Histerezis direnci ekleyin, giriş filtreleme kapasitörü kullanın
• Yavaş Tepki Süresi: Pull-up direncini azaltın, giriş sinyal seviyesini artırın
• Beklenmeyen Tetiklenmeler: Besleme hattına bypass kapasitörü ekleyin, girişlere RC filtre uygulayın
• Kararsız Referans: Sıcaklık dengelemeli referans kaynağı kullanın
• Gürültü Duyarlılığı: Girişleri kısa tutun, kalkanlı kablo kullanın, filtre ekleyin

PCB Tasarım İpuçları

• VCC ve GND pinlerine 0.1µF bypass kapasitörü yerleştirin
• Giriş sinyali yollarını kısa tutun
• Dijital ve analog toprak hatlarını ayrı yönlendirin
• Yüksek hızlı sinyallerde atlama yapmaması için 50-100Ω seri direnç kullanın
• Hassas ölçümler için yıldız topraklama tekniği uygulayın

Performans İyileştirme İpuçları

• Daha hızlı tepki için düşük değerli pull-up dirençleri kullanın
• Hassasiyet için metal film dirençler tercih edin
• Giriş sinyalini doğrudan bağlamak yerine gerilim takipçisi ile tamponlayın
• Offset voltajı kritik uygulamalarda trimpot ile dengeleme yapın
• Çıkışa ek filtre ekleyerek tetikleme kararlılığını artırın

Paket İçeriği

• LM293P Komparatör Entegresi PDIP-8
