LM2917 Voltaj Frekans Çevirici Entegre Dip-8

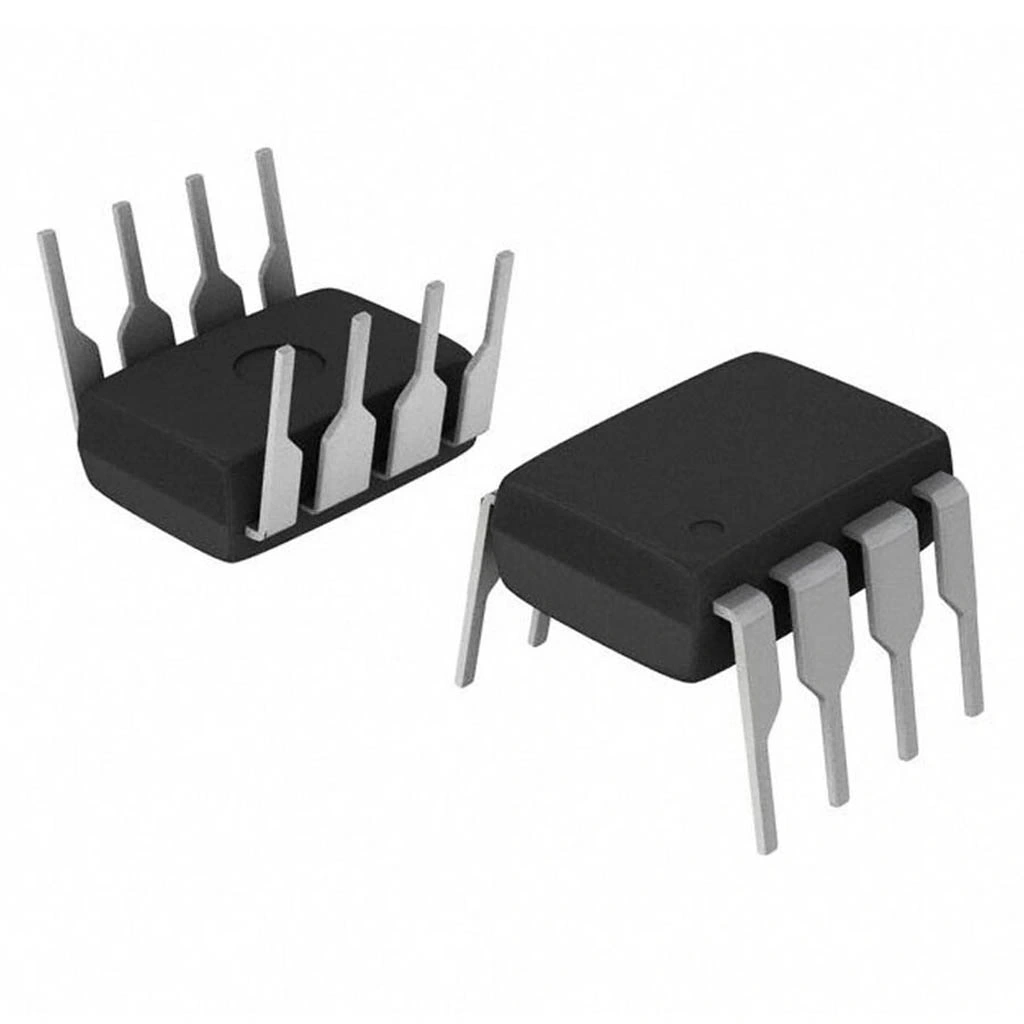

Görsel 1

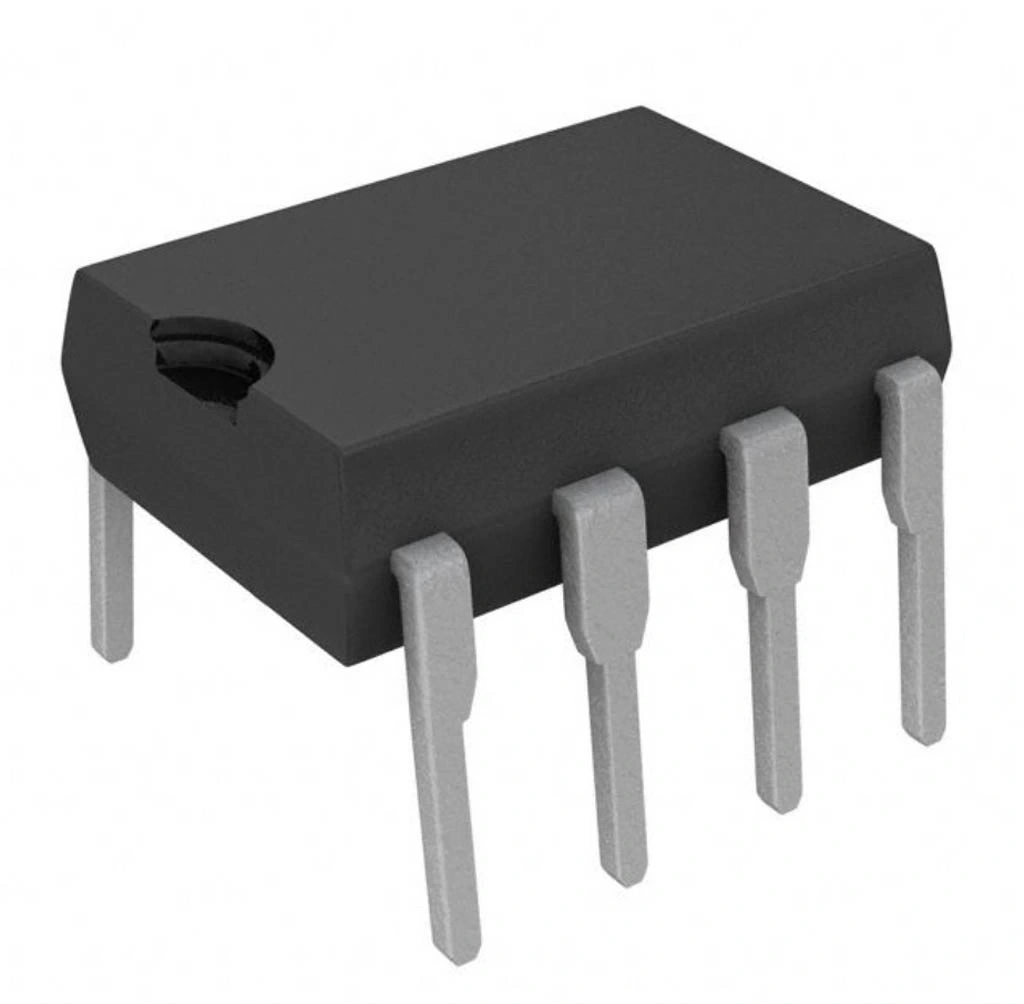

Görsel 2
VoltajPuan : 566
Fiyat:
1,80 USD + KDV
İndirimli Fiyat (%20) :
1,44 USD + KDV
Kazancınız 0,36 USD
KDV Dahil:
67,97 TL
7,25 TL'den başlayan taksit seçenekleri için tıklayın.
Aynı Gün Kargo

LM2917 Voltaj-Frekans Çevirici Entegre DIP-8

LM2917 frekans-voltaj dönüştürücü entegresidir. DIP-8 paketinde sunulan bu entegre, giriş frekansıyla doğrusal olarak orantılı DC çıkış voltajı üretir. İçinde yer alan op-amp, Schmitt trigger, zener regulatör ve çıkış transistörü ile tam bir frekans-voltaj çevirici sistem sağlar. Sıfır akım girişi ile hassas sinyal ölçümleri yapabilir.

Darbe genliğinden bağımsız çalışan ve geniş frekans aralığında doğrusal tepki veren bu entegreler ailesinin üyesi, otomotiv sensörleri, takometre, hız algılama ve motor kontrol uygulamaları için idealdir. Tek besleme gerilimi ile çalışır ve minimum harici bileşen gerektirir.

Gerilim ile frekans arasında doğrusal dönüşüm yapabilen, hatta bir eşik frekansın altında veya üstünde çıkış sağlayabilen bu güç entegreleri benzeri ürün, çeşitli sensör arayüzlerinde kullanılabilir. Elektronik komponentler ile birlikte kullanılarak özellikle endüstriyel ve otomotiv uygulamalarında güvenilir frekans ölçüm sistemleri oluşturabilirsiniz.


Teknik Özellikler

LM2917 Voltaj-Frekans Çevirici Entegre DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

  • Komponent Tipi: Frekans-Voltaj Çevirici
  • Model: LM2917
  • Üretici: Texas Instruments / National Semiconductor
  • Paket Tipi: DIP-8 (Dual In-line Package)
  • Besleme Voltajı: 4.5V - 28V
  • Tipik Besleme Akımı: 8mA
  • Frekans Aralığı: 0Hz - 100kHz
  • Doğrusallık: ±0.3% (tipik)
  • Sıcaklık Kararlılığı: 50ppm/°C
  • Çalışma Sıcaklığı: -40°C ile +85°C arası
  • İç Yapı: Op-amp, Schmitt trigger, çarpım faktörü (charge pump)
  • Çıkış Sürücüsü: NPN transistör (50mA)
  • Giriş Hassasiyeti: 10mV rms (tipik)
  • Çıkış Doğrusal Aralığı: 0V - (Vcc-1.5V)
  • Güç Tüketimi: 80mW (tipik @ 12V)
  • Zener Regulatör: 7.6V (dahili)
  • Montaj Tipi: Through Hole
  • RoHS Uyumluluğu: Modele bağlı
  • Dahili Amplifikatör Kazancı: 200 (tipik)
  • Ölçüm Doğruluğu: %1 (ideal koşullarda)

Kullanım Alanları

LM2917 Voltaj-Frekans Çevirici Entegre DIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Otomotiv Uygulamaları

  • Motor devir sayısı ölçümü
  • Araç hız ölçüm sistemleri
  • ABS sensör arayüzleri
  • Yakıt enjeksiyon kontrol sistemleri
  • Dijital takometreler

Endüstriyel Uygulamalar

  • Optik ve manyetik akış ölçerler
  • Motor hız kontrolü
  • Frekans-voltaj dönüşüm devreleri
  • Makine dönüş hızı monitörleri
  • Titreşim ve döngü sayaçları

Ölçüm ve Kontrol Sistemleri

  • Sıcaklık-frekans dönüştürücüler
  • Kristal osilatör frekans ölçümleri
  • Elektronik devir ölçerler
  • Eşik frekans anahtarlama devreleri
  • Sensör arayüz devreleri

Avantajlar ve Özellikler

LM2917 Voltaj-Frekans Çevirici Entegre DIP-8'in sağladığı avantajlar ve çözümler.

  • Yüksek Doğrusallık: Frekans-voltaj dönüşümünde doğrusal çıkış
  • Tek Besleme: Tek güç kaynağı ile çalışabilme
  • Dahili Regulatör: 7.6V zener regulatör içermesi
  • Çift Girişli Op-amp: Hassas sinyal karşılaştırma
  • Çıkış Sürücüsü: 50mA kapasiteli çıkış transistörü
  • Geniş Besleme Aralığı: 4.5V-28V çalışma gerilimi
  • Darbe Genliğinden Bağımsız: Voltaj değil frekans ölçümü
  • Minimum Harici Komponent: Az sayıda dış eleman gerektirme
  • Schmitt Trigger: Sağlam sinyal algılama
  • Çift Versiyon: LM2917N-8 ve LM2917N-14 varyasyonları

Devre Tasarımı ve Kullanım

LM2917 Voltaj-Frekans Çevirici Entegre DIP-8'in devre tasarımında kullanımı hakkında bilgiler.

İpucu: Çıkış voltajının doğruluğu için zamanlama kondansatörü olarak düşük sızıntılı poliester veya polipropilen tip seçin.

Pin Yapılandırması (DIP-8):

  • Pin 1: Tach Input (+)
  • Pin 2: Tach Input (-)
  • Pin 3: Zamanlama Kapasitörü
  • Pin 4: Toprak (GND)
  • Pin 5: NC (Bağlantı Yok)
  • Pin 6: Çıkış (Emitör)
  • Pin 7: Çıkış (Kollektör)
  • Pin 8: V+ (Besleme)

Temel Devre Tasarım Prensipleri:

  1. Giriş frekansı pin 1'e uygulanır, pin 2 genellikle topraklanır
  2. Zamanlama kapasitörü C? pin 3 ve toprak arasına bağlanır
  3. Çıkış direnci R? pin 7 ile besleme arasına bağlanır
  4. Çıkış voltajı = K × R? × C? × f (K = 1 için LM2917)
  5. İntegrasyon kapasitörü çıkış ile toprak arasına bağlanır
  6. Besleme filtre kapasitörü pin 8 ve toprak arasına bağlanır

Hesaplama Formülleri:

  • Çıkış Voltajı = K × R? × C? × f
  • K = 1 (LM2917 için)
  • f = frekans (Hz)
  • C? = zamanlama kapasitörü (Farad)
  • R? = yük direnci (Ohm)

Uygulama İpuçları:

  • Çıkış kapasitörünü ripple azaltmak için yeterince büyük seçin (10µF+)
  • Giriş sinyali gürültülüyse, RC filtre ekleyin
  • Zamanlama kapasitörü değeri doğruluğu etkiler, kaliteli tip seçin
  • Besleme hattında temiz DC kullanın, gerekirse regülatör ekleyin
  • Çıkış voltajı Vcc-1.5V'tan daha yüksek olamayacağını hesaba katın

Sorun Giderme ve İpuçları

LM2917 Voltaj-Frekans Çevirici Entegre DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

  • Düşük Çıkış Voltajı: Besleme gerilimini kontrol edin, yük direncini artırın
  • Doğrusal Olmayan Çıkış: Zamanlama kapasitörünü değiştirin, kaliteli tip kullanın
  • Gürültülü Çıkış: Filtreleme kapasitörlerini artırın, giriş sinyalini filtreleyin
  • Frekans Algılama Sorunu: Giriş sinyal seviyesini kontrol edin, ön amplifikasyon ekleyin
  • Sıfır Frekans Ofset Sorunu: Doğru topraklama yapın, entegre değiştirilmesi gerekebilir

Devreyi İyileştirme İpuçları

  • Yüksek doğruluk için ±1% veya daha iyi toleranslı dirençler kullanın
  • Düşük ESR kapasitörler ile daha temiz çıkış elde edin
  • Potansiyometre ekleyerek kolay kalibrasyon imkanı sağlayın
  • Çift katlı PCB tasarımlarında, analog ve dijital toprakları ayrı tutun
  • Giriş sinyalini iyileştirmek için ön koşullandırma devresi ekleyin

Uygulama Önerileri

  • Motor hız ölçümünde, sensör ile entegre arasına uygun bant geçiren filtre ekleyin
  • Eşik değer anahtarlaması için entegrenin çıkışına karşılaştırıcı ekleyin
  • Birden fazla frekans aralığı için anahtarlanabilir RC değerleri kullanın
  • Sıcaklık kompanzasyonu için NTC termistör ile RC değerlerini ayarlayın
  • 2-4 katı fazla besleme filtresi ekleyerek gürültüyü minimize edin

Paket İçeriği


İlgili Ürün Kategorilerimiz

Elektronik Komponentler

Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.

Ürünleri İncele →

Entegreler

Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.

Ürünleri İncele →

Güç Entegreleri

Güç yönetimi ve regülatör çözümleri için güç entegrelerini inceleyebilirsiniz.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.

  • Kalite Güvencesi: Orijinal ve güvenilir ürünler
  • Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
  • Hızlı Teslimat: Stoktan hızlı gönderim imkanı
  • Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
  • Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
  • Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri

Ürün Hakkında Sıkça Sorulan Sorular

LM2917'nin çalışma prensibi nedir?

Giriş frekansına orantılı şarj pompalı dönüştürücü sistemidir. Her giriş döngüsünde kapasitörü sabit bir akımla şarj eder ve çıkışta frekansla orantılı DC voltaj üretir.

LM2917 ve LM2907 arasındaki fark nedir?

LM2917 dahili zener diyot barındırır, LM2907'de yoktur. LM2917 daha kapsamlı koruma özelliklerine sahiptir ve daha sağlam çalışır.

Çıkış voltajını hesaplama formülü nedir?

Vout = K × R? × C? × f formülüyle hesaplanır. Burada K=1 (LM2917 için), R?=yük direnci, C?=zamanlama kapasitörü, f=giriş frekansıdır.

Hangi sensörlerle kullanılabilir?

Hall effect sensörler, manyetik pickuplar, optik sensörler, titreşim sensörleri ve çeşitli frekans çıkışlı sensörler ile kullanılabilir.

Maksimum frekans limiti nedir?

100kHz civarında doğrusal çalışır. Uygun kapasitör ve direnç seçimiyle 100Hz-10kHz aralığında en iyi performansı gösterir.

Araç takometre devresinde nasıl kullanılır?

Aracın kontak bobini veya krank mili sensöründen sinyal alır, hesaplanan formüle göre RPM değeriyle orantılı voltaj üretir.

Zamanlama kapasitörü değeri nasıl seçilir?

Çalışma frekansı ve istenen çıkış voltajına göre, Vout = K × R? × C? × f formülünden hesaplanır. Tipik değerler 0.01-0.1μF arasındadır.

Çıkış dengesizliği nasıl giderilir?

Çıkışa en az 1μF filtreleme kapasitörü ekleyin. Beslemede regülatör kullanın. Zamanlama kapasitörünü düşük sızıntılı tiplerden seçin.
