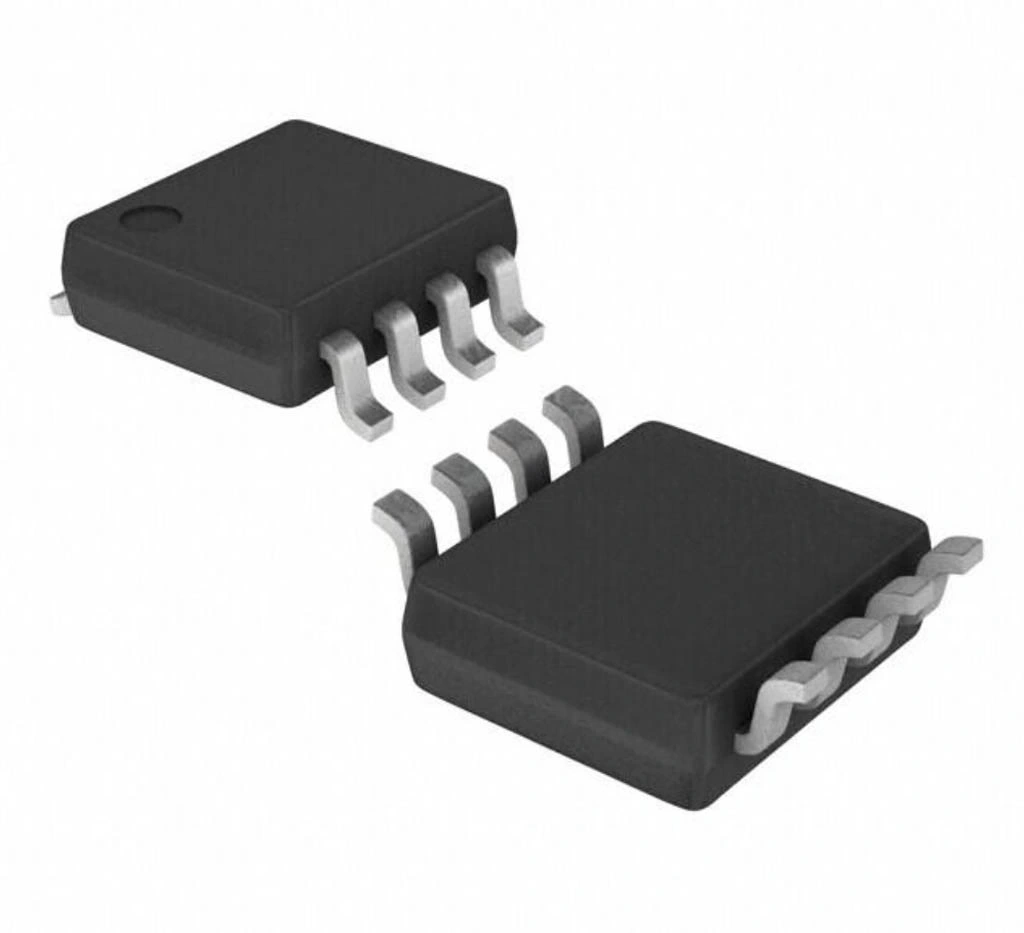

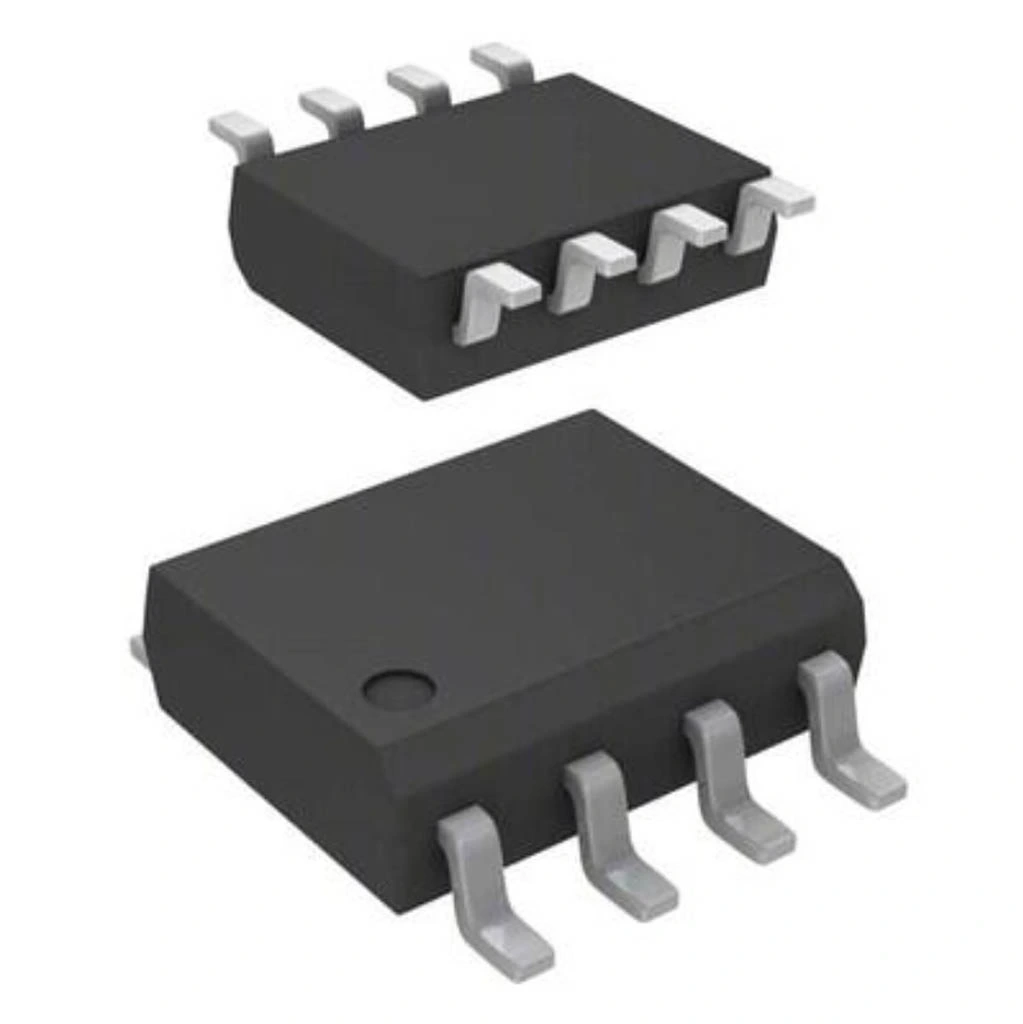

LM2903 SMD Komparatör Entegresi SOIC-8
LM2903, ikili voltaj komparatör entegresidir. SOIC-8 paketinde sunulan bu SMD entegre, iki bağımsız, yüksek kazançlı komparatör içerir ve 2-36V arasında geniş bir besleme voltajı aralığında tek besleme ile çalışır.
Düşük offset voltajı (maksimum 7mV) ve düşük akım tüketimi (maksimum 400µA) özellikleri ile entegreler arasında çok yönlülüğü ile öne çıkan LM2903, açık kolektör çıkışı sayesinde farklı mantık seviyelerine kolay uyum sağlar.
Çok geniş çalışma sıcaklığı aralığı (-40°C ile +125°C) ile diğer entegreler arasında zorlu endüstriyel uygulamalarda üstün performans sunar. Elektronik komponentler dünyasında özellikle kompakt PCB tasarımları için SMD yapısıyla tercih edilen bir çözümdür.
Teknik Özellikler
LM2903 SMD Komparatör Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Entegre Tipi: İkili Voltaj Komparatörü
- Üretici: Texas Instruments / STMicroelectronics / ON Semiconductor
- Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
- Besleme Voltajı Aralığı: 2V - 36V
- Diferansiyel Giriş Voltajı: 36V
- Komparatör Sayısı: 2 bağımsız ünite
- Giriş Offset Voltajı: 2mV (tipik), 7mV (maksimum)
- Giriş Bias Akımı: 25nA (tipik)
- Besleme Akımı: 0.4mA (maksimum)
- Çıkış Akımı: 20mA (maksimum)
- Çıkış Tipi: Open-Collector (Açık Kolektör)
- Tepki Süresi: 1.3µs (tipik)
- Voltaj Kazancı: 200V/mV (tipik)
- Ortak Mod Giriş Voltajı Aralığı: 0V ile VCC-1.5V arası
- Ortak Mod Reddetme Oranı: 80dB (tipik)
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Çıkış Saturasyon Voltajı: 0.4V (maksimum)
- TTL Uyumluluğu: Evet
- SOIC-8 Boyutları: 4.9mm x 3.9mm x 1.58mm
- Montaj Tipi: SMD (Yüzey Montaj)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
LM2903 SMD Komparatör Entegresi SOIC-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Endüstriyel Uygulamalar
- Eşik dedektörleri
- Limit kontrol devreleri
- Proses kontrol sistemleri
- Endüstriyel otomasyon
- Motor kontrol sistemleri
Sensör Arayüzleri
- Sıcaklık sensörü arayüzleri
- Işık sensörü devreleri
- Basınç sensörü arayüzleri
- Nem sensörü devreleri
- Akım algılama devreleri
Otomotiv Elektronik
- Batarya monitör devreleri
- Sıcaklık alarm sistemleri
- Seviye algılayıcılar
- Sensör sinyal koşullandırma
- Aşırı voltaj koruma devreleri
Avantajlar ve Özellikler
LM2903 SMD Komparatör Entegresi SOIC-8'in sağladığı avantajlar ve çözümler.
- Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası endüstriyel aralık
- Kompakt SMD Paket: Küçük boyut ve düşük profil
- Geniş Besleme Aralığı: 2V ile 36V arası çalışabilme
- Çift Komparatör: Tek pakette iki bağımsız komparatör
- Düşük Güç Tüketimi: Pil uygulamaları için ideal
- Düşük Giriş Offset Voltajı: Hassas karşılaştırma
- Açık Kolektör Çıkışı: Farklı voltaj seviyelerinde arayüz imkanı
- Geniş Ortak Mod Aralığı: Çeşitli sinyal kaynaklarıyla uyumlu
- Düşük Giriş Bias Akımı: Yüksek empedanslı kaynaklarla çalışabilme
- Yüksek Kazanç: Hızlı ve kesin geçişler
Devre Tasarımı ve Kullanım
LM2903 SMD Komparatör Entegresi SOIC-8'in devre tasarımında kullanımı hakkında bilgiler.
İpucu: Yüksek sıcaklık uygulamalarında termal yönetim için besleme pinleri altında geniş bakır alanlar bırakın.
Pin Yapılandırması (SOIC-8):
- Pin 1: Output A
- Pin 2: Inverting Input A (-)
- Pin 3: Non-inverting Input A (+)
- Pin 4: GND
- Pin 5: Non-inverting Input B (+)
- Pin 6: Inverting Input B (-)
- Pin 7: Output B
- Pin 8: VCC
Temel Bağlantı Şeması:
- VCC ve GND besleme bağlantılarını yapın (Pin 8 ve Pin 4)
- Karşılaştırılacak referans voltajını inverting veya non-inverting girişe bağlayın
- Ölçülecek sinyali diğer girişe bağlayın
- Çıkışa pull-up direnci (genellikle 1kΩ - 10kΩ) bağlayın
- Çıkışı doğrudan dijital giriş veya LED sürücü olarak kullanabilirsiniz
SMD Montaj Önerileri:
- SOIC-8 paketi için önerilen solder pad boyutları: 1.5mm x 0.6mm
- Reflow lehimleme için önerilen profil: 150°C öncısıtma, 260°C maksimum
- 0.5mm kalınlığında solder pasta uygulaması
- PCB termal tasarımı için besleme pinleri altında geniş bakır alanlar bırakın
- El ile lehimlemede ince uçlu havya ve flux kullanın
Histerezis Ekleme:
- Çıkıştan non-inverting girişe 100kΩ - 1MΩ arası geri besleme direnci bağlayın
- Gürültülü sinyallerde histerezis genişliğini artırmak için 10kΩ - 100kΩ direnç kullanın
- Histerezis penceresi = (VCC × R1) / (R1 + R2)
- R1: Çıkıştan non-inverting girişe bağlanan direnç
- R2: Non-inverting girişten toprağa bağlanan direnç
Sorun Giderme ve İpuçları
LM2903 SMD Komparatör Entegresi SOIC-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SMD Lehimleme Sorunları: Flux kullanın, sıcaklık profilini optimize edin, solder köprüleri için görsel inceleme yapın
- Çıkışta Salınım: Histerezis direnci ekleyin, giriş filtreleme kapasitörü kullanın
- Yavaş Tepki Süresi: Pull-up direncini azaltın, giriş sinyal seviyesini artırın
- Beklenmeyen Tetiklenmeler: Besleme hattına bypass kapasitörü ekleyin, girişlere RC filtre uygulayın
- Termal Sorunlar: PCB'de yeterli bakır alan bırakın, gerekirse ısı dağıtıcı ekleyin
Yüksek Sıcaklık Uygulamaları için İpuçları
- Sıcaklık kararlılığı için besleme voltajını nominal değerin %70-80'i civarında tutun
- Sıcaklık katsayısı düşük dirençler ve kapasitörler kullanın
- PCB üzerinde komparatörden ısı kaynaklarına doğru termal bariyer oluşturun
- Çok katmanlı PCB'lerde termal vialar kullanarak ısı transferini iyileştirin
- Offset voltajının sıcaklıkla değişimini dikkate alarak tasarım yapın
PCB Tasarım İpuçları
- VCC ve GND pinlerine 0.1µF bypass kapasitörü yerleştirin
- Giriş sinyali yollarını kısa tutun ve dijital sinyallerden izole edin
- Güç ve toprak düzlemleri kullanarak gürültüyü azaltın
- Hassas ölçümler için yıldız topraklama tekniği uygulayın
- Çok katmanlı PCB'lerde analog ve dijital sinyalleri farklı katmanlarda yönlendirin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Özel amaçlı ve kategorilere ayrılmamış entegre seçeneklerini inceleyebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM2903 ile LM393 arasındaki fark nedir?
LM2903 daha geniş çalışma sıcaklığı aralığına (-40°C ile +125°C) sahiptir ve otomotiv/endüstriyel uygulamalara yöneliktir. LM393 daha dar sıcaklık aralığında çalışır (0°C ile +70°C).
LM2903 neden otomotiv uygulamaları için uygundur?
Geniş çalışma sıcaklığı aralığı (-40°C ile +125°C), yüksek gürültü bağışıklığı ve dayanıklılığı sayesinde zorlu otomotiv koşullarında güvenilir performans gösterir.
Sıcaklık değişiminin komparatör performansına etkisi nedir?
Sıcaklık değişimleri offset voltajını, bias akımını ve tepki süresini etkileyebilir. LM2903 bu değişimlere karşı optimize edilmiştir ve geniş sıcaklık aralığında kararlı çalışır.
SOIC-8 paketi lehimlerken nelere dikkat edilmelidir?
Flux kullanımı, doğru sıcaklık profili, solder pasta miktarı ve pin hizalaması önemlidir. Mikroskop veya büyüteç ile lehim kalitesini kontrol edin.
LM2903 ile basit bir batarya monitörü nasıl yapılır?
Direnç bölücü ile batarya voltajını ölçekleyin, non-inverting girişe bağlayın. Inverting girişe sabit referans voltajı verin. Batarya kritik seviyenin altına düşünce çıkış tetiklenir.
Araçlardaki sensör sinyalleri için nasıl kullanılabilir?
Sıcaklık, basınç veya seviye sensörlerinden gelen sinyalleri eşik değerlerine karşı karşılaştırabilir. Histerezis ekleyerek gürültülü araç ortamında kararlı çalışma sağlanır.
Açık kolektör çıkışına neden pull-up direnci gerekir?
Açık kolektör çıkışı sadece LOW seviye üretebilir. HIGH seviye için pull-up direnci gereklidir. Bu tasarım, farklı voltaj seviyelerinde çalışan devrelere arayüz oluşturma esnekliği sağlar.
LM2903'ün düşük güç uygulamaları için avantajları nelerdir?
Düşük besleme akımı (0.4mA maksimum), düşük giriş bias akımı (25nA tipik) ve 2V'tan itibaren çalışabilmesi, batarya ile çalışan sistemlerde uzun ömürlü kullanım sağlar.
