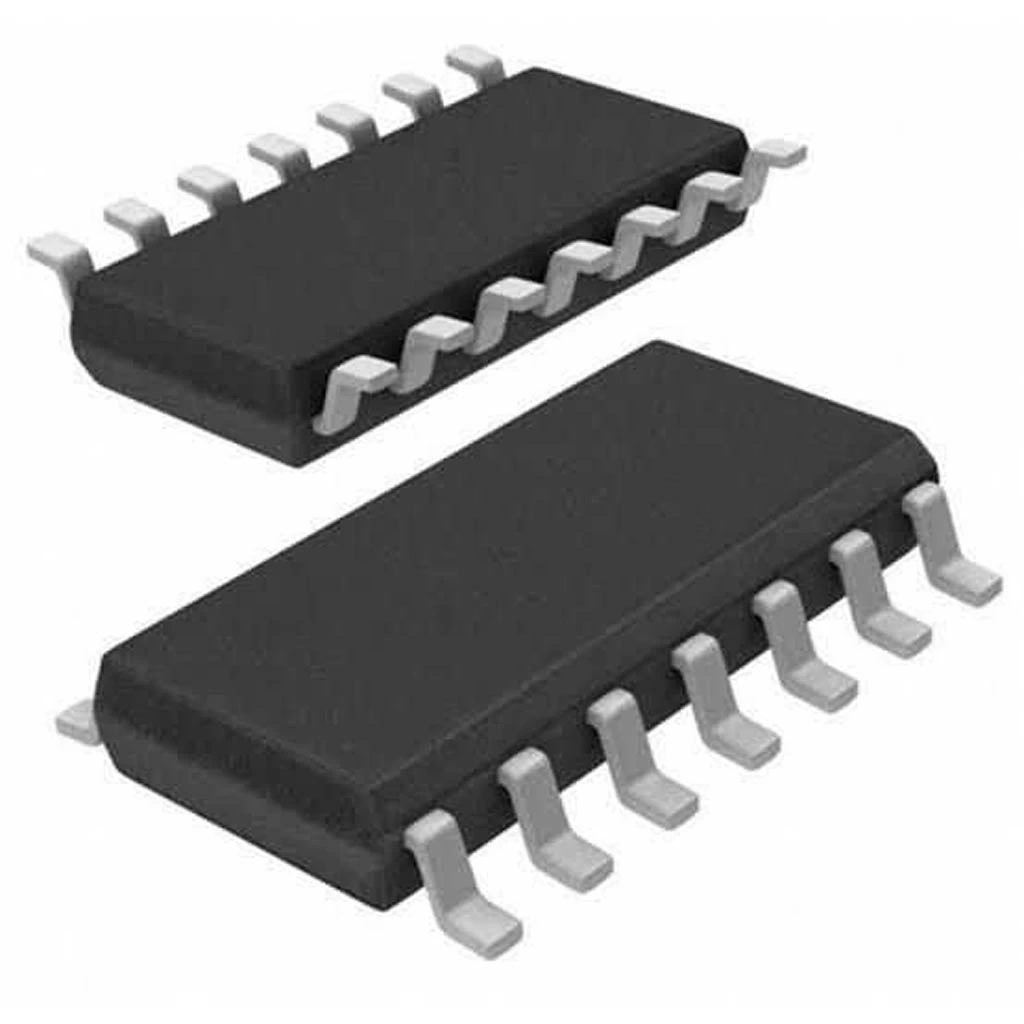

LM2902 Smd Entegre Soic-14

LM2902 SMD Entegre SOIC-14

LM2902 SMD Entegre, dört bağımsız operasyonel amplifikatör içeren çok yönlü bir SOIC-14 paketli entegredir. Düşük güç tüketimi ve geniş besleme voltajı aralığı ile çeşitli elektronik projelerde kullanıma uygundur.

Her kanaldaki op-amplar, tek besleme kaynağıyla çalışabilme özelliğine sahiptir ve endüstriyel sıcaklık aralığında güvenilir performans sunar. Elektronik komponentler arasında yaygın kullanımı olan bu entegre, sinyal koşullandırma uygulamalarının vazgeçilmez parçasıdır.

LM2902, LM324'ün endüstriyel sıcaklık aralığı versiyonudur ve gelişmiş sıcaklık özellikleri gerektiren projeler için ideal bir entegre çözüm sunar.

Teknik Özellikler

LM2902 SMD Entegre SOIC-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ST Microelectronics, Texas Instruments, ON Semiconductor
• Entegre Tipi: Operasyonel Amplifikatör (Op-Amp)
• Model: LM2902
• Paket Tipi: SOIC-14 (SMD)
• Pin Sayısı: 14
• Op-Amp Sayısı: 4 (Quad)
• Besleme Voltajı: 3.0V - 32.0V (Tek Besleme)
• Besleme Voltajı (Çift): ±1.5V - ±16.0V
• Kazanç Bant Genişliği: 1.2 MHz (Tipik)
• Slew Rate: 0.5 V/μs (Tipik)
• Giriş Ofset Voltajı: 2 mV (Tipik), 7 mV (Maksimum)
• Toplam Harmonik Distorsiyon: < 0.02% (Tipik)
• Giriş Bias Akımı: 20 nA (Tipik)
• Çıkış Akımı: 20 mA (Maksimum)
• Çalışma Sıcaklık Aralığı: -40°C ile +125°C arası
• CMRR (Common-Mode Rejection Ratio): 70 dB (Minimum)
• PSRR (Power Supply Rejection Ratio): 65 dB (Minimum)
• Gürültü: 40 nV/√Hz @ 1kHz (Tipik)
• Güç Tüketimi: 700 μA/Op-Amp (Tipik)
• Çıkış Voltaj Aralığı: 0V - (Vcc-1.5V)
• RoHS Uyumluluğu: Evet
• Boyutlar: 8.65mm x 3.90mm x 1.58mm

Kullanım Alanları

LM2902 SMD Entegre SOIC-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Uygulamalar

• Sensör sinyal koşullandırma devreleri
• Enstrümantasyon amplifikatörleri
• Proses kontrol sistemleri
• Endüstriyel ölçüm cihazları
• PLC analog giriş arayüzleri

Ses ve Sinyal İşleme

• Filtre devreleri (Alçak/Yüksek geçiren)
• Mikrofon ön amplifikatörleri
• Ton kontrol devreleri
• Aktif crossover filtreleri
• Ses mikserleri

Genel Elektronik Projeler

• Karşılaştırıcı devreleri
• Gerilim takipçi devreleri
• Osilatör ve dalga şekli üreticileri
• Buffer devreleri
• Diferansiyel amplifikatörler

Avantajlar ve Özellikler

LM2902 SMD Entegre SOIC-14'ün sağladığı avantajlar ve çözümler.

• Tek Besleme Özelliği: Tek güç kaynağı ile çalışabilme esnekliği
• Düşük Güç Tüketimi: Batarya ile çalışan cihazlar için uygun
• Geniş Voltaj Aralığı: 3V-32V besleme ile farklı sistemlere uyum
• Endüstriyel Sıcaklık Toleransı: -40°C ile +125°C arasında çalışabilme
• Dört Bağımsız Op-Amp: Tek entegrede çoklu devre tasarım imkanı
• Düşük Giriş Ofset Gerilimi: Hassas ölçüm devrelerinde doğruluk
• Internal Frequency Compensation: Harici komponent ihtiyacını azaltma
• SMD Paket: Kompakt PCB tasarımları için uygun boyut
• Maliyet Avantajı: Dört op-amp tek pakette, daha ekonomik çözüm
• LM324 Pimleriyle Uyumlu: Kolay yükseltme ve değiştirme imkanı

Uygulama ve Devre Tasarımı

LM2902 SMD Entegre SOIC-14 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

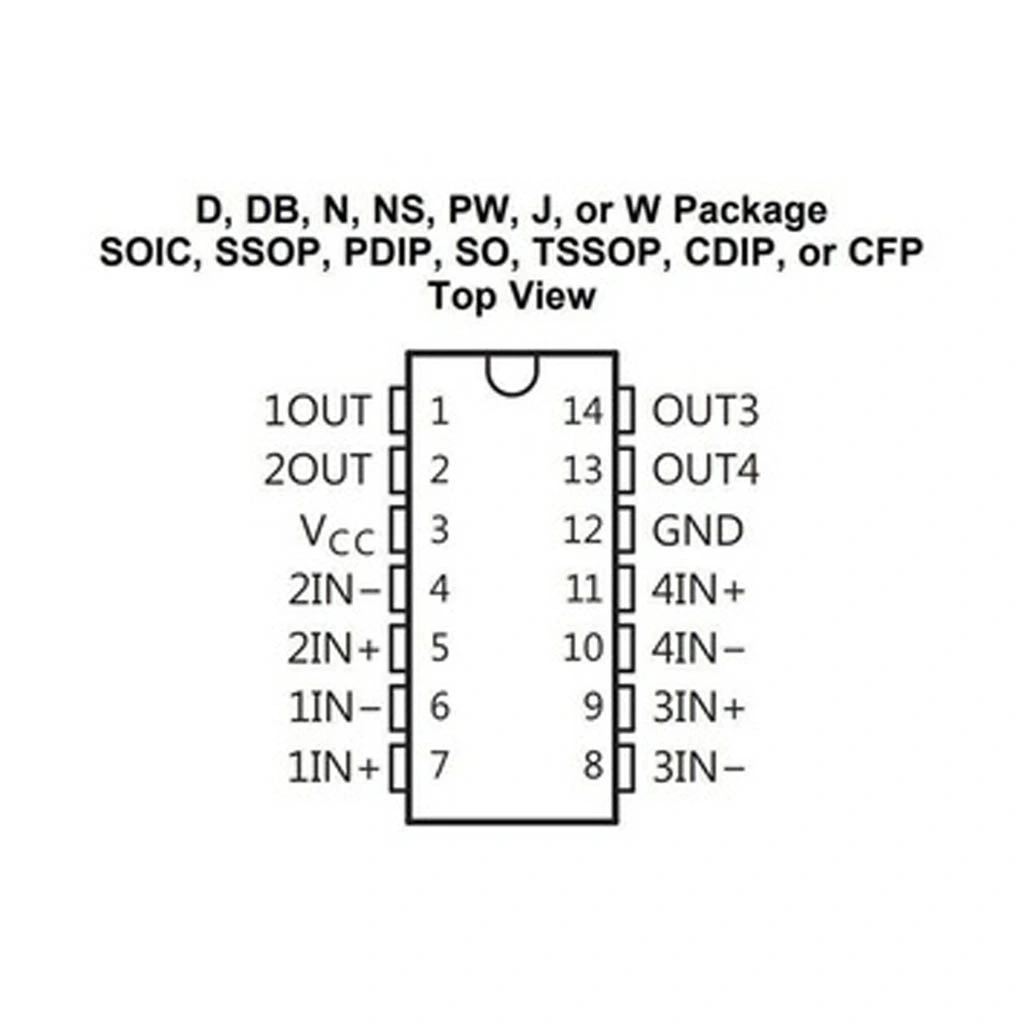

• Pin Yapısı: 1,7,8,14 (Çıkışlar), 2,6,9,13 (Tersleyen Girişler), 3,5,10,12 (Terslenmeyen Girişler), 4 (Vcc), 11 (GND)
• Gerilim Takipçi: Tersleyen girişi çıkışa bağlayın, terslenmeyen girişe sinyal uygulayın
• Tersleyen Amplifikatör: Geri besleme (feedback) direnci ile kazanç ayarlayın
• Karşılaştırıcı: Referans gerilimini ve karşılaştırılacak sinyali uygun girişlere bağlayın
• Filtre Tasarımı: RC devresi ve op-amp kombinasyonu ile aktif filtreler oluşturun

Tasarım İpuçları:

• Her op-amp kanalı bağımsız çalışabilir
• Kullanılmayan kanallar kararlı durumda olmalıdır
• Vcc ve GND pinleri arasına 0.1µF bypass kapasitörü ekleyin
• PCB tasarımında besleme hatlarını kalın çizin
• Giriş/çıkış pinleri arasında parazit kuplajını önlemek için yerleşime dikkat edin

Sorun Giderme ve İpuçları

LM2902 SMD Entegre SOIC-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çalışma: Besleme hatlarına bypass kapasitörü ekleyin.
• Gürültülü Çıkış: Giriş sinyal hatlarını kısaltın ve ekranlı kablo kullanın.
• Osilasyon: Çıkış ve giriş arasına küçük kapasitör ekleyin.
• Isınma Sorunu: Çıkış akımını sınırlandırın, gerekirse soğutucu kullanın.
• Kısıtlı Çıkış Voltajı: Rail-to-rail olmadığını unutmayın, sınırları göz önünde bulundurun.

Verimli Kullanım İpuçları

• Tek besleme kullanırken sanal toprak oluşturmayı düşünün
• Kritik uygulamalarda gürültü önleyici PCB tasarım teknikleri kullanın
• Giriş bias akımlarını dengelemek için direnç değerlerini doğru seçin
• Dört kanallı yapısıyla çeşitli fonksiyonları tek entegrede birleştirin
• Kazanç için 40dB ve üzerini seçerek ofset etkisini en aza indirin

Paket İçeriği

• LM2902 SMD Entegre SOIC-14
