LM2901N Komparatör Entegresi Pdip-14

LM2901N Komparatör Entegresi PDIP-14

LM2901N, dört bağımsız voltaj komparatörü içeren çok yönlü bir entegredir. PDIP-14 paketinde sunulan bu entegre, 2-36V geniş besleme voltajı aralığında çalışarak hassas gerilim karşılaştırma uygulamaları için ideal bir çözüm sunar.

Düşük ofset voltajı ve giriş bias akımı özellikleriyle elektronik komponentler arasında öne çıkan LM2901N, geniş çalışma sıcaklığı aralığıyla endüstriyel uygulamalar için uygundur.

Açık kolektör çıkışı sayesinde farklı lojik seviyelerine kolayca uyum sağlayan bu entegre, entegreler arasında çok yönlülüğü ile bilinir. Tek pakette dört komparatör barındırması ile diğer entegreler arasında alan tasarrufu sağlayan ekonomik bir seçimdir.

Teknik Özellikler

LM2901N Komparatör Entegresi PDIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Dörtlü Voltaj Komparatörü
• Üretici: Texas Instruments / STMicroelectronics / ON Semiconductor

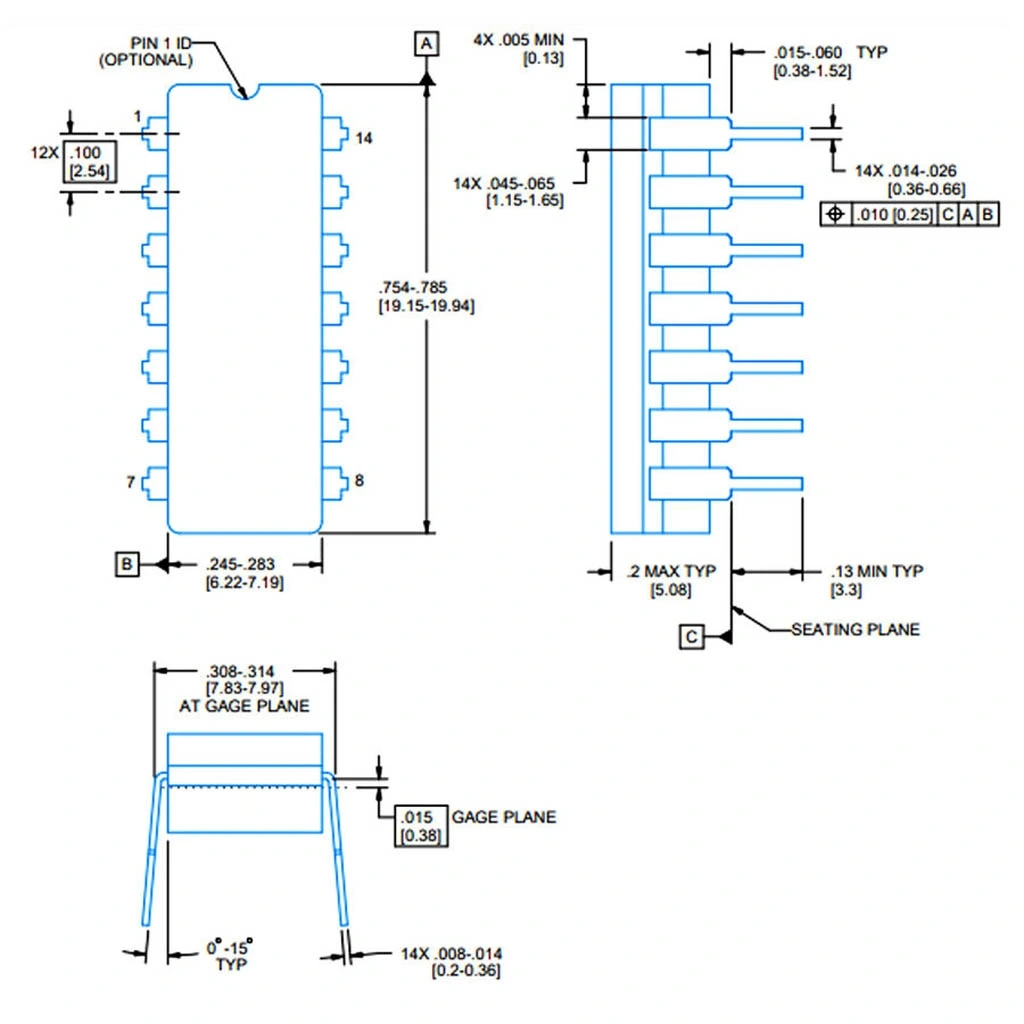

• Paket Tipi: PDIP-14 (Plastic Dual In-line Package)
• Besleme Voltajı Aralığı: 2V - 36V
• Diferansiyel Giriş Voltajı: 36V
• Komparatör Sayısı: 4 bağımsız ünite
• Giriş Offset Voltajı: 2mV (tipik), 7mV (maksimum)
• Giriş Bias Akımı: 25nA (tipik)
• Besleme Akımı: 0.8mA (maksimum)
• Çıkış Akımı: 16mA (maksimum)
• Çıkış Tipi: Open-Collector (Açık Kolektör)
• Tepki Süresi: 1.3µs (tipik)
• Voltaj Kazancı: 200V/mV (tipik)
• Ortak Mod Giriş Voltajı Aralığı: 0V ile VCC-1.5V arası
• Ortak Mod Reddetme Oranı: 80dB (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Çıkış Saturasyon Voltajı: 0.4V (maksimum)
• TTL Uyumluluğu: Evet
• Pin Sayısı: 14
• Montaj Tipi: Through-Hole (Delikli Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2901N Komparatör Entegresi PDIP-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Kontrol Sistemleri

• Eşik dedektörleri
• Çoklu sensör izleme devreleri
• Proses kontrol sistemleri
• Sıcaklık limitleme devreleri
• Basınç izleme sistemleri

Ölçüm ve Test Cihazları

• Sinyal seviye dedektörleri
• Dalga şekli oluşturucuları
• Voltaj monitörleri
• Darbe dedektörleri
• Pik dedektörleri

Sensör Arayüzleri

• Çoklu sıcaklık sensörü okuma
• Işık algılama sistemleri
• Kızılötesi sensör arayüzleri
• Nem sensörü devreleri
• Güvenlik dedektörleri

Avantajlar ve Özellikler

LM2901N Komparatör Entegresi PDIP-14'ün sağladığı avantajlar ve çözümler.

• Dört Bağımsız Komparatör: Tek pakette çoklu karşılaştırma imkanı
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası endüstriyel aralık
• Breadboard Uyumlu: PDIP-14 paketi ile kolay prototipleme
• Geniş Besleme Aralığı: 2V ile 36V arası çalışabilme
• Düşük Güç Tüketimi: Pil uygulamaları için ideal
• Düşük Giriş Offset Voltajı: Hassas karşılaştırma
• Açık Kolektör Çıkışı: Farklı voltaj seviyelerinde arayüz imkanı
• Geniş Ortak Mod Aralığı: Çeşitli sinyal kaynaklarıyla uyumlu
• Düşük Giriş Bias Akımı: Yüksek empedanslı kaynaklarla çalışabilme
• Alan Tasarrufu: Tek çipte dört komparatör ile PCB alanından tasarruf

Devre Tasarımı ve Kullanım

LM2901N Komparatör Entegresi PDIP-14'ün devre tasarımında kullanımı hakkında bilgiler.

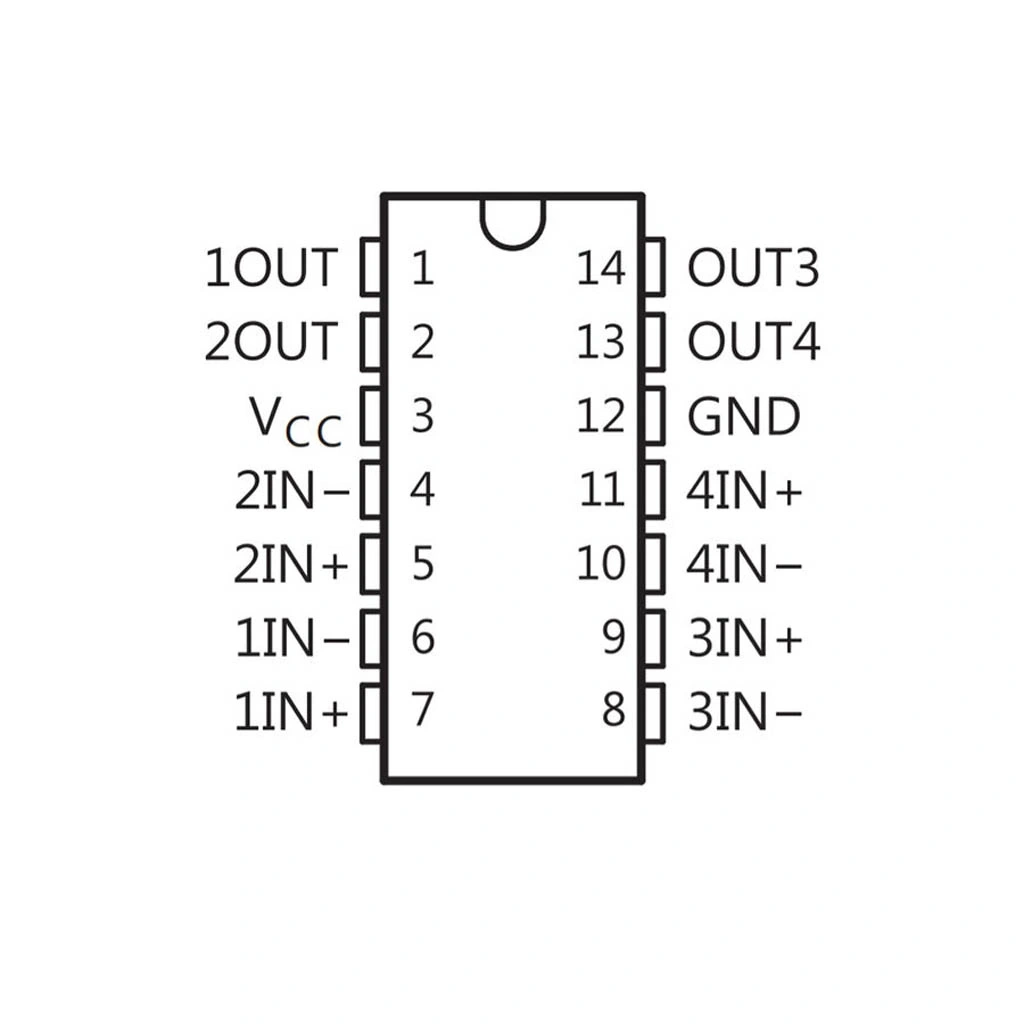

Pin Yapılandırması (PDIP-14):

• Pin 1: Output A
• Pin 2: Inverting Input A (-)
• Pin 3: Non-inverting Input A (+)
• Pin 4: VCC
• Pin 5: Non-inverting Input B (+)
• Pin 6: Inverting Input B (-)
• Pin 7: Output B
• Pin 8: Output C
• Pin 9: Inverting Input C (-)
• Pin 10: Non-inverting Input C (+)
• Pin 11: GND
• Pin 12: Non-inverting Input D (+)
• Pin 13: Inverting Input D (-)
• Pin 14: Output D

Temel Bağlantı Şeması:

1. VCC ve GND besleme bağlantılarını yapın (Pin 4 ve Pin 11)
2. VCC ile GND arasına 0.1µF bypass kapasitörü bağlayın
3. Karşılaştırılacak referans voltajını inverting veya non-inverting girişe bağlayın
4. Ölçülecek sinyali diğer girişe bağlayın
5. Çıkışlara pull-up dirençleri (genellikle 1kΩ - 10kΩ) bağlayın
6. Çıkış bağlantılarını hedef devreye göre yapılandırın

Çoklu Sensör İzleme Örneği:

• Dört farklı sensör sinyalini izlemek için her bir komparatör ünitesini kullanabilirsiniz
• Her sensör için uygun referans voltajı belirleyin
• Lojik entegrasyon için çıkışları toplayıcı devreye bağlayın
• Alarm durumları için LED göstergeler ekleyin
• Mikrodenetleyici girişlerine bağlanarak dijital okumalar yapabilirsiniz

Pencere Komparatörü Uygulaması:

• İki komparatörü kullanarak alt ve üst limitler belirleyin
• İlk komparatör alt limiti, ikinci komparatör üst limiti kontrol etsin
• Çıkışları bir NAND veya AND kapısı ile birleştirin
• Sinyalin belirlenen aralık içinde olup olmadığını tespit edin
• İki komparatör çiftini kullanarak iki farklı sinyal için pencere komparatörü oluşturabilirsiniz

Sorun Giderme ve İpuçları

LM2901N Komparatör Entegresi PDIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkışta Salınım: Histerezis direnci ekleyin, giriş filtreleme kapasitörü kullanın
• Çapraz Konuşma: Girişleri fiziksel olarak ayırın, ayrı bypass kapasitörleri kullanın
• Yanıt Zamanı Sorunları: Pull-up direncini azaltın, giriş kapasitansını minimize edin
• Gürültü Problemleri: Girişlere RC filtresi ekleyin, ekranlı kablo kullanın
• Besleme Hattından Gelen Parazitler: Daha fazla bypass kapasitörü ekleyin

PCB Tasarım İpuçları

• Besleme hatlarını kalın izlerle çizin ve gürültü azaltıcı önlemler alın
• Sinyal yollarını kısa tutun, yüksek hızlı sinyalleri düşük hızlı sinyallerden izole edin
• Her bir komparatör için ayrı bypass kapasitörü kullanın
• Analog ve dijital toprakları ayrı tutun, tek noktada birleştirin
• Kritik karşılaştırma uygulamaları için referans voltaj regülatörü kullanın

Performans İyileştirme

• Histerezis ekleyerek gürültü bağışıklığını artırın
• Darbe yanıtını iyileştirmek için seri termination dirençleri ekleyin
• Yüksek hızlı anahtarlama için düşük değerli pull-up dirençleri kullanın
• Sıcaklık stabilizasyonu için voltaj referansı devresi ekleyin
• LM2901N'nin çalışma voltajını nominal değerin %70-80'i civarında tutun
