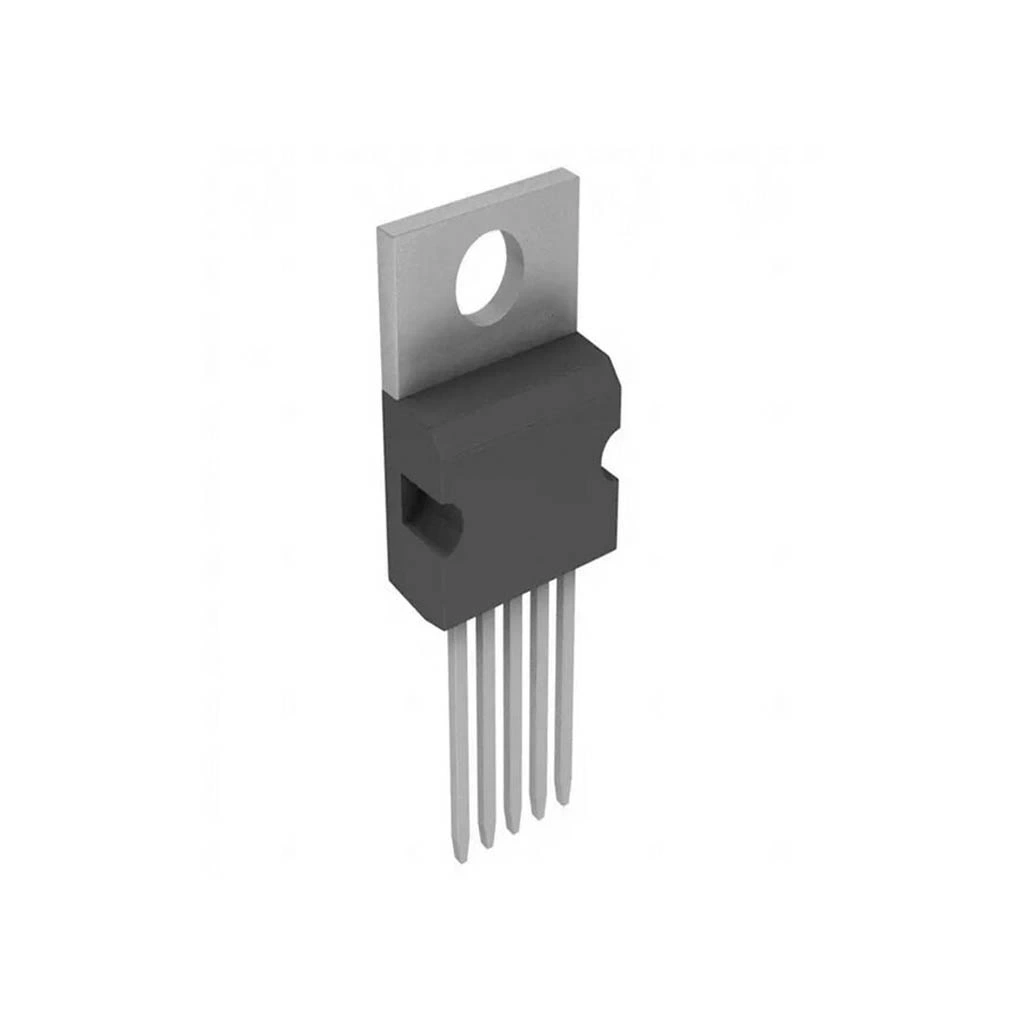

LM2596T-ADJ Ayarlanabilir Voltaj Regülatörü - TO220-5

LM2596T-ADJ Ayarlanabilir Voltaj Regülatörü TO220-5

LM2596T-ADJ, yüksek verimli step-down (buck) anahtarlamalı voltaj regülatörüdür. TO-220-5 paketinde sunulan bu entegre, 3A sürekli çıkış akımı kapasitesine sahiptir ve 1.2V ile 37V arasında ayarlanabilir çıkış voltajı sağlar. 150kHz sabit frekansla çalışan dahili osilatör, küçük harici komponentler kullanılmasına olanak tanır.

Geniş giriş voltaj aralığı (45V'a kadar) sunan bu güç entegreleri ailesinin üyesi, %80'in üzerinde verimlilikle çalışarak ısı üretimini minimize eder. Termal kapatma, akım sınırlama ve aşırı voltaj koruması gibi özellikleri ile güvenilir bir güç kaynağı çözümü sağlar.

Yüksek akım ve yüksek verim gerektiren endüstriyel ve hobi uygulamaları için ideal olan LM2596T-ADJ, entegreler dünyasında popüler bir seçimdir. Güç kaynağı tasarımlarını basitleştiren bu regülatör, diğer elektronik komponentler ile uyumlu çalışarak projelerinize verimli güç dönüşümü sağlar.

Teknik Özellikler

LM2596T-ADJ Ayarlanabilir Voltaj Regülatörü TO220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2596T-ADJ
• Üretici: Texas Instruments / ON Semiconductor / diğer
• Paket Tipi: TO-220-5
• Maksimum Çıkış Akımı: 3A
• Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 37V
• Giriş Voltaj Aralığı: 4.5V - 45V
• Anahtarlama Frekansı: 150kHz (sabit)
• Verimlilik: %80-95 (yüke ve voltaj dönüşümüne bağlı)
• Çıkış Voltaj Toleransı: ±4% (maksimum)
• Hat Regülasyonu: 0.5% (tipik)
• Yük Regülasyonu: 1% (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 2°C/W
• Güç Dağılımı: 25W (25°C'de)
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Giriş Çıkış Denkliği: Vin > Vout + 2V (min)
• Quiescent Akımı: 5mA (tipik)
• Kapanma Akımı: 50µA
• Montaj Tipi: Through Hole
• RoHS Uyumluluğu: Üreticiye bağlı

Kullanım Alanları

LM2596T-ADJ Ayarlanabilir Voltaj Regülatörü TO220-5'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• Proses kontrol ekipmanları
• Fabrika otomasyon sistemleri
• PLC sistemleri güç kaynakları
• Motor sürücü devreleri
• Sensör besleme devreleri

Hobi ve Elektronik Uygulamaları

• Ayarlanabilir güç kaynakları
• Mikrodenetleyici projeleri
• LED sürücü devreleri
• Arduino ve Raspberry Pi besleme
• Elektronik devre beslemeleri

Özel Uygulama Alanları

• Batarya şarj devreleri
• Otomotiv elektronikleri
• Ses ekipmanları
• Telekomünikasyon güç üniteleri
• Veri merkezi güç sistemleri

Avantajlar ve Özellikler

LM2596T-ADJ Ayarlanabilir Voltaj Regülatörü TO220-5'in sağladığı avantajlar ve çözümler.

• Yüksek Verimlilik: %80-95 arası enerji verimliliği
• Geniş Giriş Aralığı: 4.5V-45V çalışma voltajı
• Yüksek Çıkış Akımı: 3A sürekli akım kapasitesi
• Ayarlanabilir Çıkış: 1.2V-37V arası hassas ayar
• Dahili Korumalar: Termal ve akım sınırlama korumaları
• Sabit Frekans: 150kHz ile tahmin edilebilir EMI
• Az Harici Komponent: Basit devre tasarımı imkanı
• TO-220 Paketi: Kolay soğutma ve montaj
• Düşük Çıkış Ripple: Temiz DC çıkış voltajı
• Uzun Ömür: Lineer regülatörlere göre daha az ısınma

Devre Tasarımı ve Kullanım

LM2596T-ADJ Ayarlanabilir Voltaj Regülatörü TO220-5'in devre tasarımında kullanımı hakkında bilgiler.

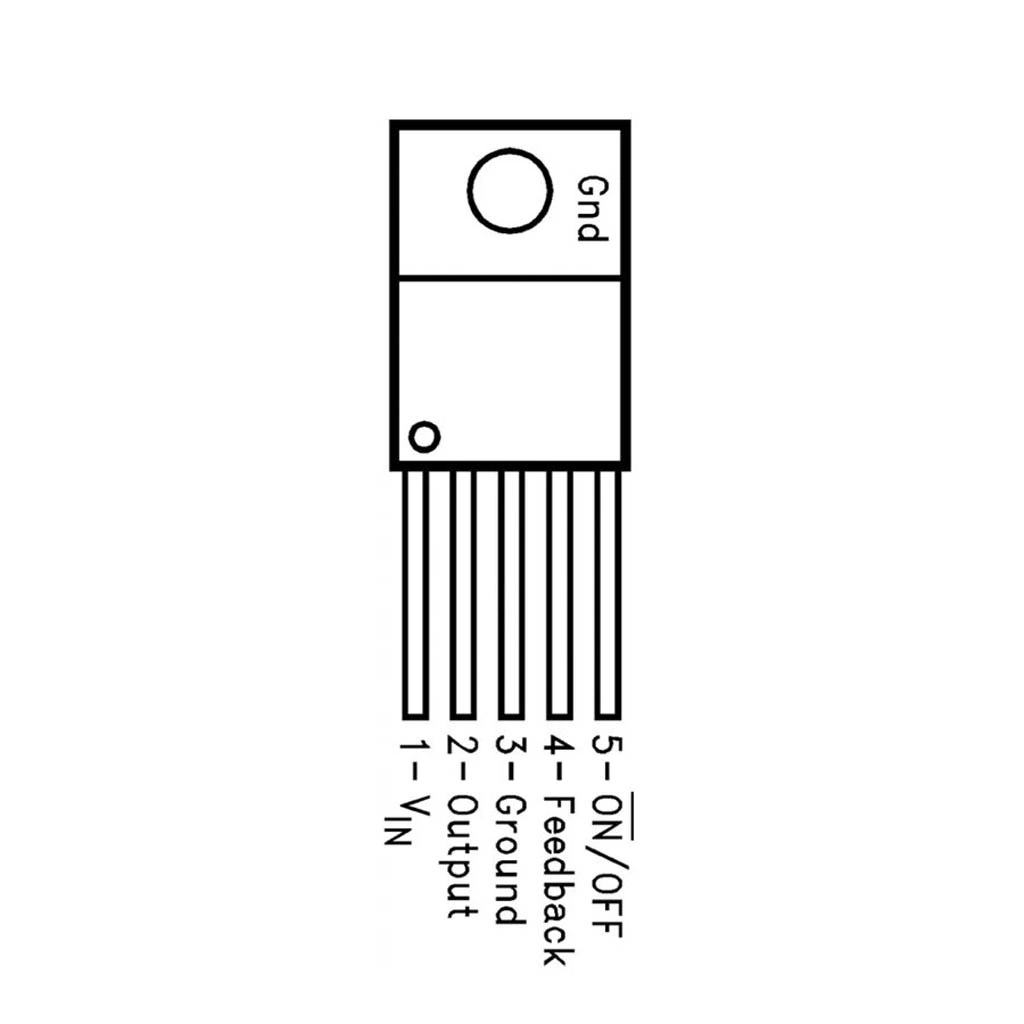

Pin Yapılandırması (TO-220-5):

• Pin 1: Input (Giriş)
• Pin 2: Output (Çıkış)
• Pin 3: Ground (Toprak)
• Pin 4: Feedback (Geri Besleme)
• Pin 5: On/Off (Açma/Kapama)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) giriş ve toprak arasına bağlanır
2. Schottky diyot (3A, 40V) çıkış pini ve toprak arasına bağlanır
3. İndüktör (33µH, 3A) çıkış pini ve yük arasına bağlanır
4. Çıkış filtreleme kapasitörü (220µF elektrolitik + 0.1µF seramik) yük ve toprak arasına bağlanır
5. Çıkış voltajını ayarlamak için R1 (1kΩ) feedback pini ve toprak arasına, R2 feedback pini ve çıkış arasına bağlanır
6. On/Off pini genellikle direnç üzerinden giriş voltajına bağlanır (aktif çalışma için)

Çıkış Voltajı Hesaplama:

• Vout = 1.23V × (1 + R2/R1)
• Örnek: 5V çıkış için, R1=1kΩ ve R2=3.1kΩ kullanılabilir
• 12V çıkış için, R1=1kΩ ve R2=8.8kΩ kullanılabilir

Komponent Seçimi İpuçları:

• İndüktör: Düşük DCR değerli, yüksek doyma akımlı, manyetik korumalı tip
• Schottky diyot: Düşük ileri voltaj düşümü, yüksek akım kapasiteli (1N5822, 1N5825 vb.)
• Çıkış kapasitörü: Düşük ESR değerli elektrolitik veya tantalum tip
• Giriş kapasitörü: Yüksek RMS akım kapasiteli tip
• Geri besleme dirençleri: %1 toleranslı metal film dirençler önerilir

Sorun Giderme ve İpuçları

LM2596T-ADJ Ayarlanabilir Voltaj Regülatörü TO220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Düşük Çıkış Voltajı: İndüktörün doyuma girip girmediğini kontrol edin, geri besleme dirençlerini ölçün
• Aşırı Isınma: Giriş-çıkış voltaj farkını azaltın, soğutucu ekleyin, yük akımının limitler içinde olduğundan emin olun
• Yüksek Ripple: Çıkış kapasitörünü artırın, düşük ESR tip kullanın, PCB düzenini kontrol edin
• Yüksek EMI: Giriş ve çıkış filtrelerini iyileştirin, PCB düzenini gözden geçirin, koruyucu kutu kullanın
• Kararsız Çalışma: Giriş voltajının minimum değerin üzerinde olduğunu kontrol edin, bileşenlerin değerlerini doğrulayın

Montaj ve Soğutma İpuçları

• 2A üzeri sürekli akım için soğutucu kullanın
• Termal macunla ısı transferini iyileştirin
• PCB üzerinde geniş bakır alanlar bırakarak soğutmayı destekleyin
• TO-220 paketi montajında aşırı sıkmayı önleyin
• Çalışma sıcaklığını 100°C altında tutacak şekilde tasarlayın

Performans İyileştirme Önerileri

• Daha kaliteli indüktör kullanarak verimliliği artırın
• Yüksek voltaj dönüşümlerinde çıkış/giriş kapasitörlerini artırın
• PCB tasarımında kritik bağlantıları kısa tutun
• Termal durumları hesaplayarak uygun soğutma sağlayın
• Yüksek sıcaklık ortamlarında dereceli komponentler kullanın

Paket İçeriği

• LM2596T-ADJ Ayarlanabilir Voltaj Regülatörü TO220-5
