LM2596T - 5V Voltaj Regülatörü
LM2596T - 5V Voltaj Regülatörü, yüksek verimli bir anahtarlamalı güç kaynağı (SMPS) entegresidir. Buck (düşürücü) dönüştürücü topolojisine sahip olan bu entegre, yüksek giriş gerilimlerini sabit 5V çıkış gerilimine düşürmek için tasarlanmıştır.

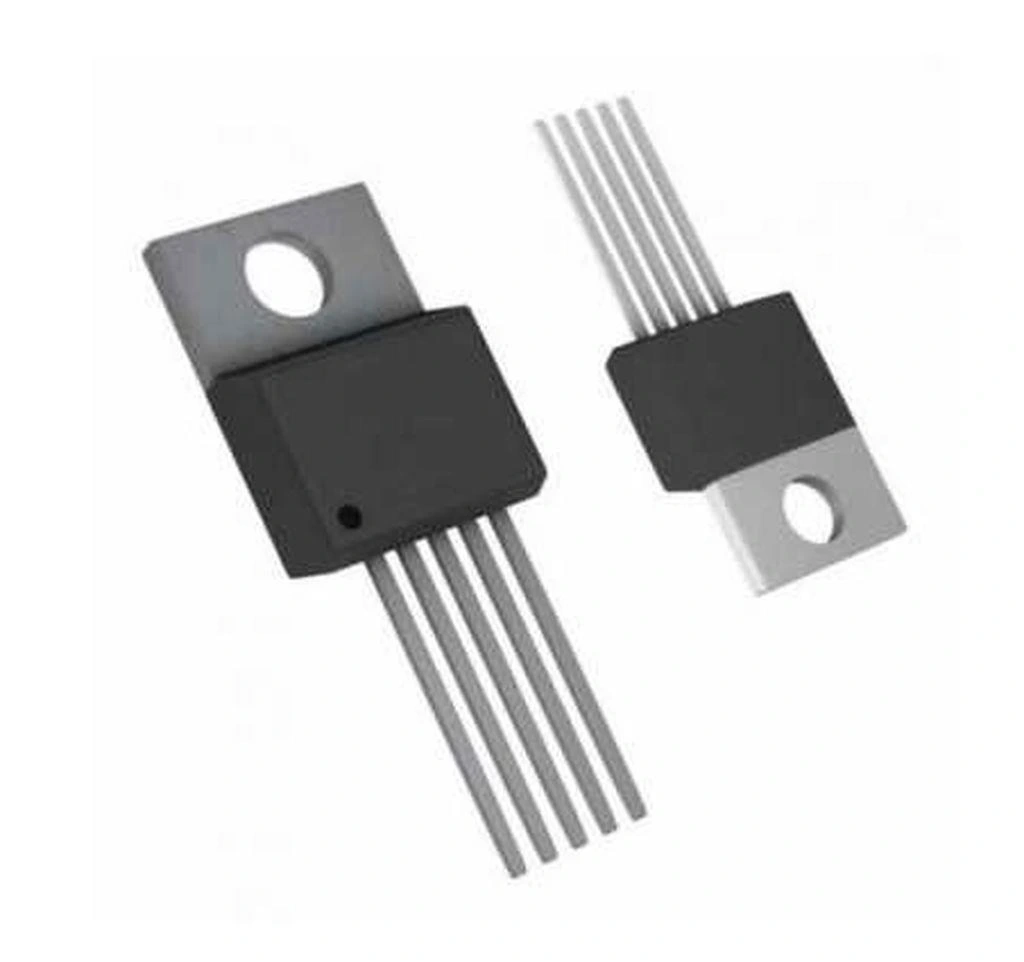

TO-220 paket formatındaki bu entegreler kategorisindeki ürün, 4.5V ile 40V arasındaki giriş gerilimlerini 5V sabit çıkış gerilimine dönüştürebilir. 3A sürekli çıkış akımı kapasitesi ile elektronik projelerde güvenilir bir güç kaynağı çözümü sunar.
Voltaj regülatörleri arasında yüksek verimliliği ile öne çıkan LM2596T, %80'in üzerinde verimlilik değeri sayesinde ısı kaybını minimize eder ve batarya ile çalışan sistemlerde uzun çalışma süresi sağlar. 150kHz anahtarlama frekansı ile kompakt devre tasarımlarına olanak tanır.
Teknik Özellikler
LM2596T - 5V Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: TO-220-5
- Regülatör Tipi: Buck (Düşürücü) Anahtarlamalı
- Giriş Gerilimi: 4.5V - 40V
- Çıkış Gerilimi: 5V (Sabit)
- Çıkış Akımı: 3A (sürekli)
- Anahtarlama Frekansı: 150kHz (tipik)
- Verimlilik: %80-90 (yüke bağlı)
- Giriş-Çıkış İzolasyonu: Yok (Non-isolated)
- Çıkış Gerilim Toleransı: ±4% (maks.)
- Çıkış Voltaj Ripple: < 50mV
- Termal Kapatma: Var (165°C)
- Kısa Devre Koruması: Var
- Aşırı Akım Koruması: Var
- Soft-Start: Var
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Maksimum Jonksiyon Sıcaklığı: 150°C
- Pin Konfigürasyonu:
- Pin 1: Input
- Pin 2: Output
- Pin 3: Ground
- Pin 4: Feedback
- Pin 5: On/Off Control
- Quiescent Akım: 80mA (tipik)
- RoHS Uyumluluk: Evet
- Üretici: Texas Instruments / National Semiconductor
Kullanım Alanları
LM2596T - 5V Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve uygulamalar.
Elektronik Projeler
- Arduino ve mikrodenetleyici devreleri
- Sensör devreleri
- Robotik uygulamalar
- IoT cihazları
- Hobi elektronik projeleri
Güç Dönüşüm Uygulamaları
- 12V-24V akü geriliminden 5V dönüşümü
- Araç içi elektronik sistemler
- Güneş enerjisi sistemleri
- Batarya şarj devreleri
- Portatif güç kaynakları
Endüstriyel Sistemler
- Kontrol sistemleri
- Otomasyon ekipmanları
- Veri toplama cihazları
- Sensör ağları
- Haberleşme modülleri
Avantajlar ve Özellikler
LM2596T - 5V Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.
- Yüksek Verimlilik: %80-90 verimlilikle düşük ısı kaybı
- Geniş Giriş Aralığı: 4.5V-40V arası giriş gerilimi kabulü
- Yüksek Akım Kapasitesi: 3A sürekli çıkış akımı
- Entegre Korumalar: Termal, kısa devre ve aşırı akım koruması
- Düşük Çıkış Ripple: Temiz DC çıkış gerilimi
- Kolay Montaj: TO-220 paket ile kolay soğutucu bağlantısı
- Yüksek Anahtarlama Frekansı: Kompakt filtre komponentleri
- Minimum Harici Komponent: Basitleştirilmiş devre tasarımı
- Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası dayanım
- Güvenilir Çalışma: Soft-start özelliği ile yüksek güvenirlik
Devre Tasarımı ve Uygulama
LM2596T - 5V Voltaj Regülatörü ile devre tasarımı ve uygulama bilgileri.
İpucu: Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin.
Temel Uygulama Devresi:
- Gerekli Komponentler:
- 1x LM2596T-5.0 entegresi
- 1x Schottky diyot (5A, 40V, 1N5822)
- 1x İndüktör (33µH, 3A)
- 1x Giriş kapasitörü (100µF, 50V elektrolitik)
- 1x Çıkış kapasitörü (220µF, 25V elektrolitik)
- 1x Giriş bypass kapasitörü (0.1µF, seramik)
- 1x Çıkış bypass kapasitörü (0.1µF, seramik)
- PCB Tasarım Önerileri:
- Güç yollarını kalın tasarlayın (min. 2mm)
- Komponentleri regülatöre yakın yerleştirin
- Giriş ve çıkış hatlarını ayırın
- Entegre altına termal vias ekleyin
Termal Yönetim:
- 2A üzerindeki yüklerde soğutucu kullanın
- TO-220 paketi soğutucuya silikon ped ile monte edin
- Termal macun kullanarak ısı transferini iyileştirin
- Yüksek çevre sıcaklıklarında çalışma akımını azaltın
- Hava akışı sağlayın veya gerekirse fan ekleyin
Sorun Giderme ve İpuçları
LM2596T - 5V Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Gerilimi Düşük: Giriş gerilimini, çıkış yükünü ve indüktör değerini kontrol edin
- Aşırı Isınma: Çıkış yükünü azaltın, soğutucu ekleyin veya giriş gerilimini düşürün
- Yüksek Çıkış Ripple: Çıkış kapasitörlerini artırın, layout'u iyileştirin
- Kararsız Çalışma: Giriş/çıkış kapasitörlerini kontrol edin, parazitik indüktansı azaltın
- Verim Düşüklüğü: İndüktör ve diyot kalitesini kontrol edin, layout'u optimize edin
Uygulama İpuçları
- Gürültülü çalışma ortamlarında giriş filtreleri ekleyin
- EMI azaltmak için komponentleri yakın yerleştirin ve kısa yollar kullanın
- Güç dönüşümü verimini artırmak için Schottky diyot kullanın
- Batarya ömrünü uzatmak için düşük quiescent akımlı regülatörleri tercih edin
- Düşük güç uygulamalarında On/Off pinini kullanarak güç tasarrufu yapın
- Hassas uygulamalarda çıkışa ek filtre devreleri ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve voltaj regülatörleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve test edilmiş ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM2596T-5V ile LM7805 arasındaki fark nedir?
LM2596T anahtarlamalı regülatördür, %80-90 verimlilikle çalışır. LM7805 lineer regülatördür, verimliliği düşüktür ve daha fazla ısı üretir.
Minimum giriş gerilimi ne olmalıdır?
Minimum giriş gerilimi 4.5V olmalıdır. Güvenli çalışma için 7V üzeri önerilir. Çıkış akımı arttıkça gerekli minimum giriş gerilimi de artar.
LM2596T için hangi indüktör kullanılmalıdır?
33µH, minimum 3A akım kapasitesine sahip, düşük DCR'li güç indüktörü önerilir. Satürasyon akımının uygulama akımından yüksek olması gerekir.
Soğutucu gerekli midir?
2A üzerindeki yüklerde veya yüksek giriş-çıkış farkında soğutucu önerilir. Yüksek verimlilik sayesinde düşük yüklerde genellikle gerekmez.
Maksimum kaç amper yük bağlanabilir?
Entegre maksimum 3A sürekli çıkış akımı sağlayabilir. Uygun soğutma ve komponentlerle birlikte bu değere ulaşılabilir.
Çıkış gerilimi ayarlanabilir mi?
LM2596T-5V sabit 5V çıkış sağlar. Ayarlanabilir versiyon olan LM2596T-ADJ modeli, 1.2V-37V arası ayarlanabilir çıkış sunar.
Niçin Schottky diyot kullanılmalıdır?
Schottky diyotlar düşük ileri gerilim düşümü ve hızlı anahtarlama özellikleri sayesinde verimlilik kaybını azaltır ve ısınmayı minimize eder.
Hazır modüller ile entegrenin farkı nedir?
Hazır modüller tüm gerekli komponentleri içerir, kullanımı kolaydır. Entegre ise özel devre tasarımına olanak tanır ve daha düşük maliyetlidir.
