LM2596T 3A 5V Voltaj Regülatör Entegresi TO220-5

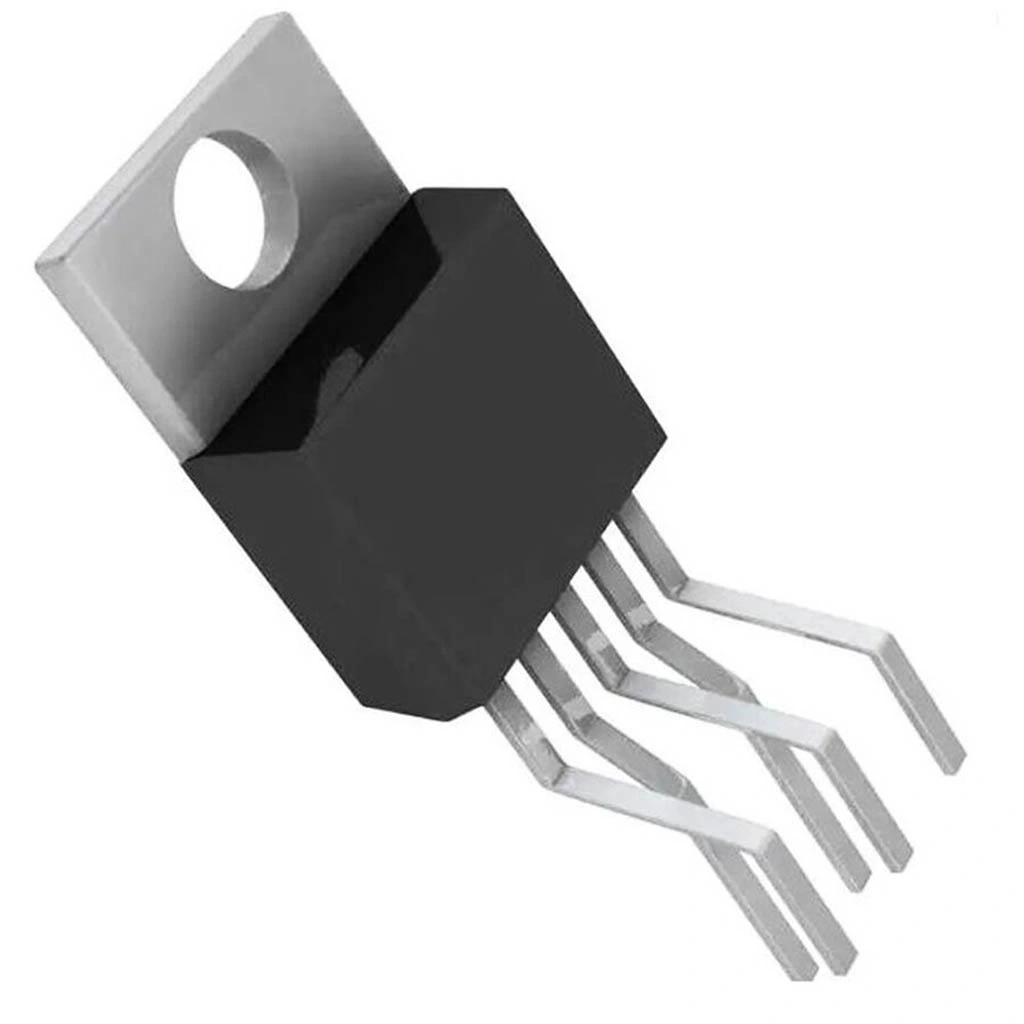

LM2596T-5.0, yüksek verimli 5V sabit çıkışlı step-down (buck) anahtarlamalı voltaj regülatörüdür. TO-220-5 paketinde sunulan bu entegre, 3A sürekli çıkış akımı kapasitesine sahiptir. 150kHz sabit frekansla çalışan dahili osilatör, harici komponentlerin fiziksel boyutlarını küçültmeye olanak tanır.

Geniş giriş voltaj aralığı (45V'a kadar) sunan bu güç entegreleri ailesinin üyesi, %80'in üzerinde verimlilikle çalışarak ısı üretimini minimize eder. Dahili termal kapatma ve akım sınırlama özellikleri, aşırı yük durumlarında devre koruması sağlar.

Sabit 5V çıkış gerektiren projeler için ideal olan LM2596T-5.0, entegreler dünyasında popüler bir seçimdir. Güç kaynağı tasarımlarını basitleştiren bu regülatör, diğer elektronik komponentler ile birlikte kullanılarak mikroişlemci, dijital mantık ve diğer hassas elektronik devreler için güvenilir 5V güç kaynağı çözümü sunar.

Teknik Özellikler

LM2596T 3A 5V Voltaj Regülatör Entegresi TO220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2596T-5.0
• Üretici: Texas Instruments / ON Semiconductor / diğer

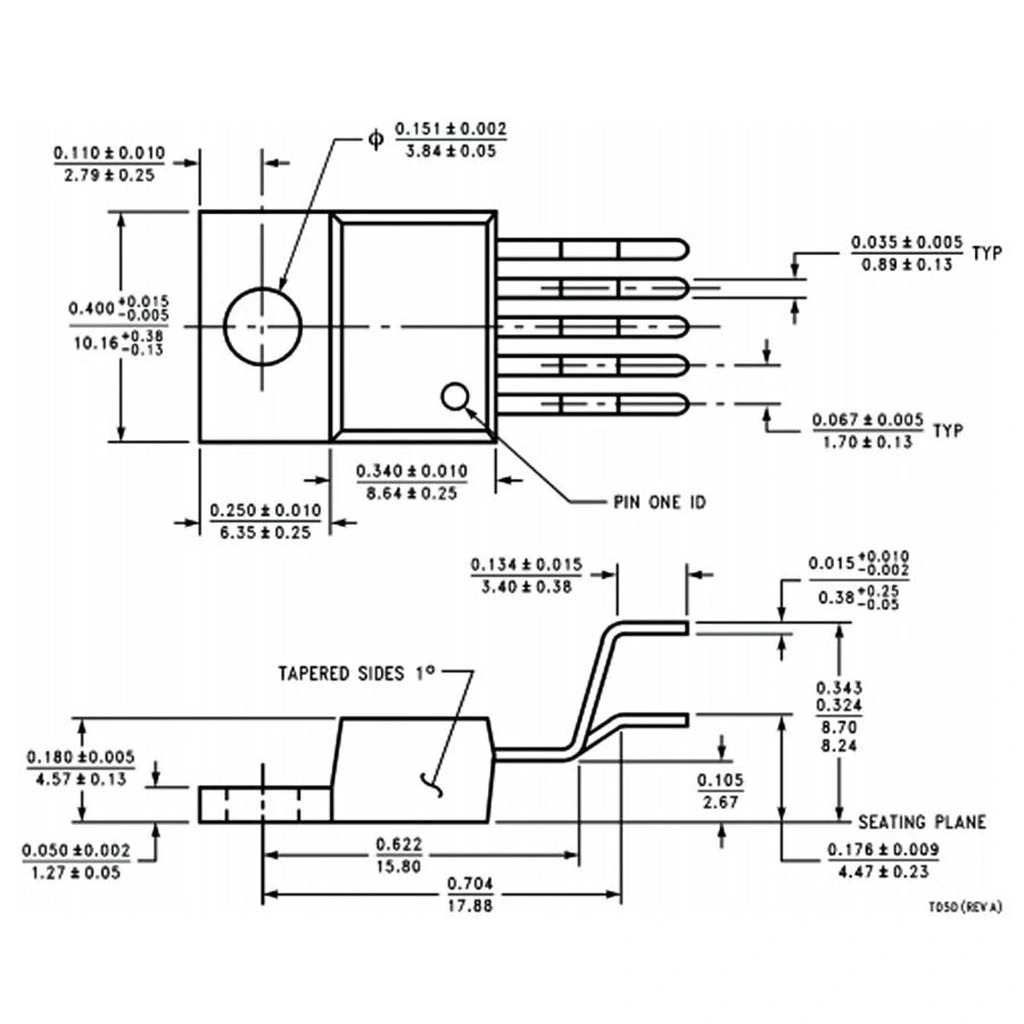

• Paket Tipi: TO-220-5
• Maksimum Çıkış Akımı: 3A
• Sabit Çıkış Voltajı: 5.0V
• Giriş Voltaj Aralığı: 7V - 45V
• Anahtarlama Frekansı: 150kHz (sabit)
• Verimlilik: %80-95 (yüke ve giriş voltajına bağlı)
• Çıkış Voltaj Toleransı: ±4% (maksimum)
• Hat Regülasyonu: 0.4% (tipik)
• Yük Regülasyonu: 0.5% (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 2°C/W
• Güç Dağılımı: 25W (25°C'de)
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Çıkış Gürültüsü: 50mV p-p (tipik)
• Giriş Çıkış Denkliği: Vin > 7V (min)
• Quiescent Akımı: 5mA (tipik)
• Kapanma Akımı: 50µA
• RoHS Uyumluluğu: Üreticiye bağlı

Kullanım Alanları

LM2596T 3A 5V Voltaj Regülatör Entegresi TO220-5'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Dijital Elektronik Uygulamaları

• Mikrodenetleyici projeleri
• Arduino ve Raspberry Pi beslemeleri
• Dijital mantık devreleri
• FPGA ve DSP uygulamaları
• Veri toplama ve kontrol sistemleri

Endüstriyel ve Ticari Uygulamalar

• Endüstriyel kontrol sistemleri
• POS terminalleri
• Güvenlik sistemleri
• Sensör güç kaynakları
• Veri iletişim ekipmanları

Diğer Uygulama Alanları

• USB güç kaynakları
• LED sürücü devreleri
• Batarya şarj sistemleri
• Araç içi 5V sistemleri
• Ses ve video ekipmanları

Avantajlar ve Özellikler

LM2596T 3A 5V Voltaj Regülatör Entegresi TO220-5'in sağladığı avantajlar ve çözümler.

• Yüksek Verimlilik: %80-95 arası enerji verimliliği
• Sabit 5V Çıkış: Ayar gerektirmeyen sabit voltaj
• Geniş Giriş Aralığı: 7V-45V çalışma voltajı
• Yüksek Akım Kapasitesi: 3A sürekli çıkış akımı
• Dahili Korumalar: Termal ve akım sınırlama özellikleri
• Düşük Dalgalanma: Temiz DC çıkış
• Sabit Frekans: 150kHz ile tahmin edilebilir EMI
• Az Harici Komponent: Basit devre tasarımı
• TO-220 Paketi: Kolay soğutma ve montaj
• Yüksek Güvenilirlik: Zorlu koşullarda kararlı çalışma

Devre Tasarımı ve Kullanım

LM2596T 3A 5V Voltaj Regülatör Entegresi TO220-5'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-220-5):

• Pin 1: Input (Giriş)
• Pin 2: Output (Çıkış)
• Pin 3: Ground (Toprak)
• Pin 4: Feedback (Geri Besleme) - İç bağlantılı
• Pin 5: On/Off (Açma/Kapama)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) giriş ve toprak arasına bağlanır
2. Schottky diyot (3A, 40V, 1N5822 veya benzer) çıkış pini ve toprak arasına bağlanır
3. İndüktör (33µH, 3A) çıkış pini ve yük arasına bağlanır
4. Çıkış filtreleme kapasitörü (220µF elektrolitik + 0.1µF seramik) yük ve toprak arasına bağlanır
5. On/Off pini aktif etmek için toprak hattına bağlanır veya 10-100kΩ direnç üzerinden toprağa bağlanır

Önemli Komponent Özellikleri:

• İndüktör: 33µH, minimum 3A doyma akımına sahip, düşük DCR değerli (0.1Ω veya altı)
• Schottky Diyot: 3A veya üstü, düşük ileri voltaj düşümü (0.5V altı)
• Çıkış Kapasitörü: En az 220µF, düşük ESR (0.2Ω veya altı)
• Giriş Kapasitörü: En az 100µF, yüksek RMS akım kapasiteli

PCB Tasarım İpuçları:

• Kritik bağlantıları (diyot, indüktör) kısa tutun
• Giriş ve çıkış kapasitörlerini regülatöre yakın yerleştirin
• Feedback pinini yüksek gürültü kaynaklarından uzak tutun
• Geniş toprak düzlemi oluşturun
• Yüksek akım yolları için kalın PCB yolları kullanın

Sorun Giderme ve İpuçları

LM2596T 3A 5V Voltaj Regülatör Entegresi TO220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Düşük Çıkış Voltajı: Giriş voltajının minimum 7V olduğundan emin olun, indüktör doymasını kontrol edin
• Aşırı Isınma: Soğutucu ekleyin, yük akımını azaltın, bileşenlerin düzgün bağlandığından emin olun
• Yüksek Çıkış Ripple: Çıkış kapasitörünü artırın, düşük ESR kapasitör kullanın
• Kararsız Çalışma: Giriş/çıkış kapasitörlerinin değerlerini kontrol edin, PCB düzenini iyileştirin
• Çalışmama: ON/OFF pininin doğru bağlandığını, giriş voltajının yeterli olduğunu kontrol edin

Montaj ve Soğutma İpuçları

• 2A üzeri sürekli yüklerde soğutucu kullanın
• Termal macunla ısı transferini iyileştirin
• PCB üzerinde geniş bakır alanlar kullanarak pasif soğutma sağlayın
• TO-220 paketini cihaz şasisine monte ederken uygun izolasyon kullanın
• Yüksek sıcaklık ortamlarında çalışma limitlerini hesaplayın

Verimlilik İyileştirme Önerileri

• Düşük DCR değerli indüktör kullanın
• Yüksek verimli Schottky diyot seçin
• Giriş voltajını optimize edin (çok yüksek giriş verimliliği düşürür)
• Kapasitörlerin ESR değerlerini düşük tutun
• PCB izlerini kısa ve kalın yaparak bakır kayıplarını azaltın

Paket İçeriği

• LM2596T 3A 5V Voltaj Regülatör Entegresi TO220-5
