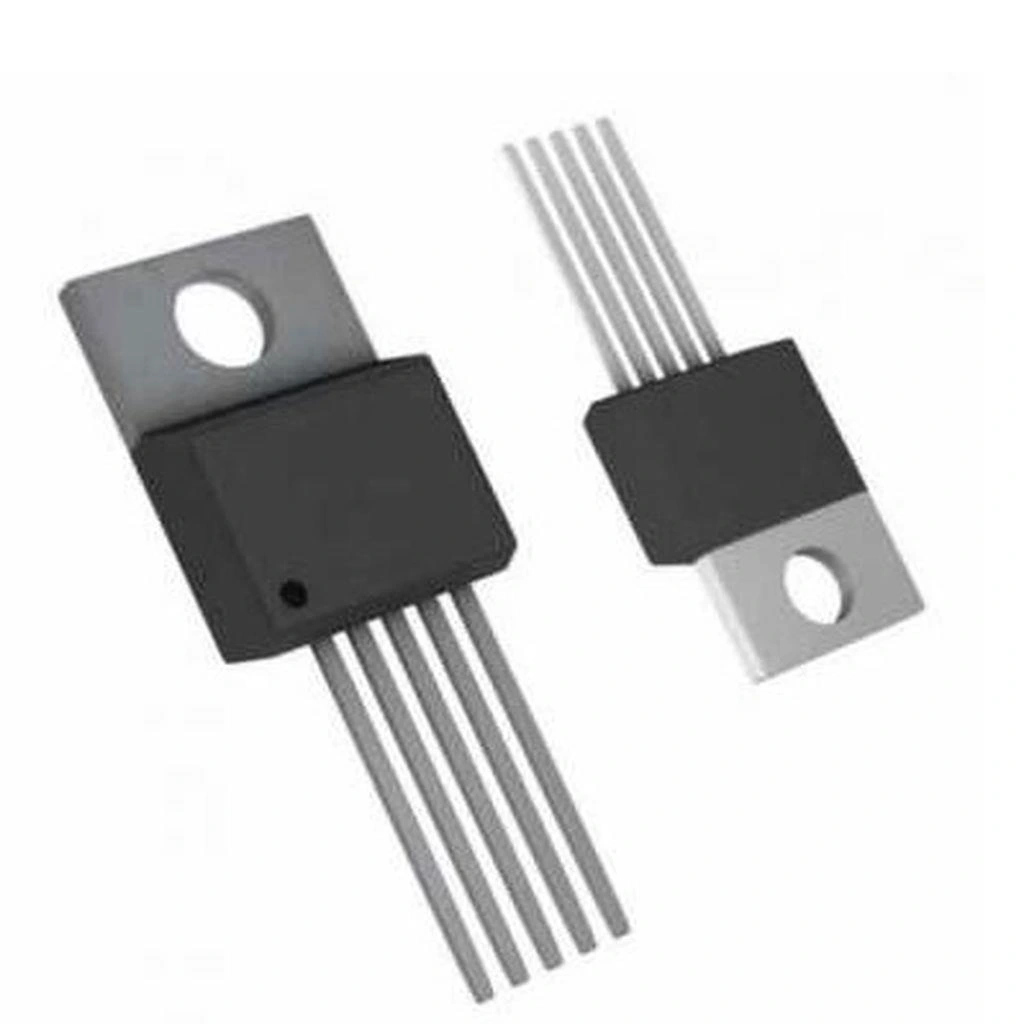

LM2596T-12V Voltaj Regülatörü
LM2596T-12V, yüksek verimlilikle çalışan anahtarlamalı (switching) bir voltaj regülatörüdür. 40V'a kadar giriş voltajını kabul edip sabit 12V çıkış sağlayan bu monolitik entegre, 3A'e kadar sürekli yük akımı sunarak güç kaynağı uygulamalarınız için ideal bir çözümdür.
TO-220-5 paketinde sunulan bu güç entegresi, dahili frekans jeneratörü, termal koruma ve akım sınırlama özellikleriyle güvenli çalışma sunar. Yüksek anahtarlama frekansı sayesinde küçük harici komponentler kullanarak kompakt güç kaynağı tasarımı yapmanızı sağlar.
Minimum harici bileşen gerektiren basit devre tasarımı ile entegreler arasında öne çıkan LM2596T-12V, elektronik projelerinizde güvenilir bir güç kaynağı çözümüdür. Elektronik komponentler içinde yer alan bu regülatör, lineer regülatörlere göre çok daha yüksek verimlilik sağlayarak batarya ömrünü uzatır ve ısı kaybını minimize eder.
Teknik Özellikler
LM2596T-12V Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Texas Instruments / National Semiconductor
- Ürün Serisi: LM2596
- Regülatör Tipi: Anahtarlamalı (Buck Converter)
- Çıkış Voltajı: 12V (Sabit)
- Maksimum Çıkış Akımı: 3A
- Giriş Voltaj Aralığı: 4.5V - 40V
- Minimum Giriş Voltajı: Vout + 2V
- Maksimum Giriş Voltajı: 40V
- Çıkış Voltaj Toleransı: ±4% (max)
- Anahtarlama Frekansı: 150kHz (sabit)
- Line Regulation: 0.5% (tipik)
- Load Regulation: 1% (tipik)
- Verimlilik: %73-88 (tipik, yük durumuna göre)
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Güç Dağılımı: 2W (dahili)
- Paket Tipi: TO-220-5
- Pin Sayısı: 5
- Koruma Özellikleri: Termal kapatma, akım sınırlama
- Çıkış Dalgalanması: <50mV (tipik, tam yükte)
- Hatlama (Ripple) Reddi: 70dB (tipik)
- Soft Start: Harici kapasitör ile yapılandırılabilir
- ON/OFF Kontrol: Evet, düşük güç kapatma modu
- Anahtarlama MOSFET: Dahili
- Senkron Redresör: Hayır, harici diyot gerektirir
- Feedback Giriş Akımı: 50nA (tipik)
- Kapatma Modu Akımı: 80µA (tipik)
- RoHS Uyumluluğu: Evet
- Montaj Tipi: Through Hole
- Boyutlar: 10mm x 15mm x 4.5mm (yaklaşık, tab hariç)
Kullanım Alanları
LM2596T-12V Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Uygulamalar
- PLC ve kontrol sistemleri
- Endüstriyel sensör güç kaynakları
- Otomasyon cihazları
- Motor sürücü devreleri
- Fabrika izleme ekipmanları
Telekomünikasyon Ekipmanları
- Router ve switch güç kaynakları
- Baz istasyonu yardımcı devreleri
- Ağ geçitleri ve modüller
- Kablosuz iletişim cihazları
- Telefon santralleri
Otomotiv Elektronik Sistemleri
- Araç içi eğlence sistemleri
- Araç izleme cihazları
- LED aydınlatma güç kaynakları
- Araç içi şarj cihazları
- Elektronik kontrol üniteleri
Batarya Güçlü Sistemler
- Taşınabilir elektronik ekipmanlar
- Batarya şarj kontrol sistemleri
- Solar panel güç dönüştürücüleri
- UPS sistemleri
- Veri kayıt cihazları
Hobi ve DIY Elektronik Projeleri
- LED projeleri için güç kaynakları
- Mikrodenetleyici tabanlı sistemler
- Arduino ve Raspberry Pi beslemeleri
- Robotik uygulamalar
- Elektronik devre laboratuvarları
Avantajlar ve Özellikler
LM2596T-12V Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.
- Yüksek Verimlilik: %73-88 verimlilikle enerji tasarrufu sağlar
- Geniş Giriş Aralığı: 4.5V ile 40V arası çalışabilme esnekliği
- Yüksek Çıkış Akımı: 3A sürekli çıkış akımı kapasitesi
- Dahili Korumalar: Termal kapatma ve akım sınırlama özellikleri
- Düşük Isı Üretimi: Anahtarlamalı teknoloji ile minimum ısı kaybı
- Minimum Harici Komponent: Induktor, kapasitörler ve diyot dışında komponent gerektirmez
- Yüksek Anahtarlama Frekansı: 150kHz sabit frekans ile küçük boyutlu endüktör kullanımı
- ON/OFF Kontrol Pini: Uzaktan açma/kapama ve güç tasarrufu imkanı
- Düşük Çıkış Dalgalanması: 50mV altında çıkış ripple voltajı
- Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
Devre Tasarımı ve Uygulama
LM2596T-12V Voltaj Regülatörü'nün devre tasarımı ve uygulaması hakkında detaylar.
İpucu: Endüktör seçimi kritiktir! Düşük DCR ve uygun akım değeri (en az 1.5 x Iout) seçin. Çıkış kapasitörünü regülatöre yakın yerleştirin. PCB'de yıldız topolojisi ile topraklama yapın.
Pin Konfigürasyonu
TO-220-5 paketindeki LM2596T-12V regülatörünün pin yerleşimi.
- Pin 1: ON/OFF Kontrol (Düşük seviye = ON)
- Pin 2: Giriş Voltajı (VIN)
- Pin 3: Toprak (GND)
- Pin 4: Feedback (FB)
- Pin 5: Çıkış (OUT)
Temel Devre Şeması
LM2596T-12V regülatörü için temel devre şeması ve gerekli harici komponentler.
Gerekli Komponentler:
- 1x LM2596T-12V Regülatör
- 1x 47µF/50V Giriş Kapasitörü (Elektrolitik)
- 1x 220µF/25V Çıkış Kapasitörü (Elektrolitik)
- 1x 33µH/3A Güç Endüktörü (Toroid veya SMD)
- 1x 1N5822 veya 1N5824 Schottky Diyot (3A veya daha fazla)
- 1x ON/OFF kontrol direnci (isteğe bağlı)
Temel Devre Bağlantıları:
- VIN (Pin 2) - Giriş Güç Kaynağı (+)
- GND (Pin 3) - Giriş Güç Kaynağı (-)
- Giriş kapasitörü, VIN ve GND arasına
- OUT (Pin 5) - Endüktörün bir ucu
- Endüktörün diğer ucu - Schottky diyotun katodu ve çıkış kapasitörünün (+) ucu
- Schottky diyotun anodu - GND
- Çıkış kapasitörünün (-) ucu - GND
- FB (Pin 4) - Çıkış kapasitörünün (+) ucu
- ON/OFF (Pin 1) - VIN (sürekli çalışma için) veya kontrol devresi
Gelişmiş Devre Tasarımı
Daha iyi performans ve koruma için eklenebilecek komponentler.
Giriş Koruması:
- 1x Giriş TVS Diyot (Aşırı voltaj koruması)
- 1x 1A-5A sigorta
- 1x 100nF Seramik Bypass Kapasitörü
- 1x 10µH Giriş Filtre Endüktörü (EMI reddi için)
- 1x Ters Polarite Koruma Diyotu (1N5400 veya benzer)
Çıkış Filtresi:
- 1x 1µF Seramik Kapasitör (ripple azaltma)
- 1x 10µH/3A LC Filtre (opsiyonel, düşük gürültü gereken uygulamalar için)
- 1x 16V Zener Diyot (opsiyonel, çıkış aşırı voltaj koruması)
ON/OFF Kontrol Devresi:
- 1x 10kΩ Pull-up Direnç (ON/OFF pini ile VIN arasında)
- 1x 2N3904 veya 2N7000 transistör (lojik kontrolü için)
- 1x 10kΩ Baz/Gate Direnci
PCB Tasarım Önerileri
LM2596T-12V ile yapılan devrelerde PCB tasarımı için öneriler.
- Komponent Yerleşimi:
- Endüktör, diyot ve çıkış kapasitörünü regülatöre yakın yerleştirin
- Akım yolunu kısa ve geniş tutun
- Giriş ve çıkış kapasitörlerinin GND bağlantılarını birbirinden ayrı yapın
- PCB İz Genişlikleri:
- 3A için minimum 24 mil (0.6mm) iz genişliği (1oz bakır)
- Giriş/çıkış yolları için 40 mil (1mm) veya daha geniş önerilir
- GND düzlemi kullanın (ideal olarak çift yüzlü PCB)
- Termal Yönetim:
- Regülatör altında termal vialar yerleştirin
- LM2596T-12V tabının altına geniş bakır alan oluşturun
- Yüksek akım uygulamalarında küçük soğutucu kullanın
- EMI/Gürültü Azaltma:
- Anahtarlama döngüsünü küçük tutun (endüktör-diyot-çıkış kapasitörü)
- Yıldız topolojisi kullanarak tek noktadan topraklama yapın
- Giriş ve çıkış filtreleri ekleyin
- Hassas devrelerin güç hatlarını ayrı yerleştirin
Sorun Giderme ve İpuçları
LM2596T-12V Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Voltajı Yok: Giriş voltajı, diyot bağlantısı ve ON/OFF pin durumunu kontrol edin
- Düşük Çıkış Voltajı: Yük akımını ölçün, endüktör değerini ve diyot kalitesini kontrol edin
- Aşırı Isınma: Çıkış akımını azaltın, soğutucu ekleyin, termal vialar ile PCB tasarımını iyileştirin
- Yüksek Çıkış Gürültüsü: Çıkış kapasitörünü artırın, EMI filtresi ekleyin, PCB düzenini optimize edin
- Kararsız Çalışma: Giriş/çıkış kapasitörlerini değiştirin, endüktör değerini kontrol edin
Komponent Seçim İpuçları
- Endüktör Seçimi:
- 33µH değerinde, en az 3A sürekli akım kapasiteli seçin
- Düşük DCR değerine sahip olanları tercih edin (<0.1Ω)
- Toroid veya kalkanlı SMD tipler EMI'yı azaltır
- Satürasyon akımı çıkış akımının 1.5 katından fazla olmalı
- Çıkış Diyodu:
- Schottky tipinde, 3A veya daha yüksek kapasiteli seçin
- 1N5822, 1N5824, SS34, veya MBRS340 gibi modeller uygundur
- Düşük ileri voltaj düşüşü olanları tercih edin (<0.5V)
- Ters gerilimi en az 30V olan modeller seçin
- Kapasitör Seçimi:
- Giriş: 47µF/50V düşük ESR elektrolitik veya tantalum
- Çıkış: 220µF/25V düşük ESR elektrolitik ideal
- Bypass: 0.1µF seramik kapasitörler ekleyin
- ESR değeri düşük olan kapasitörler ripple voltajını azaltır
Verimlilik İyileştirme İpuçları
- Düşük Kayıplı Komponentler:
- Düşük DCR endüktör kullanarak iletim kayıplarını azaltın
- Düşük ileri voltaj düşüşlü Schottky diyot seçin
- Düşük ESR çıkış kapasitörü kullanın
- Giriş Voltajını Optimize Edin:
- Çıkış voltajına yakın değerde bir giriş voltajı verin (min. Vout+2V)
- Çok yüksek giriş voltajı verimlilik düşürür
- Senkron Redresör (İleri Seviye):
- Diyot yerine MOSFET kullanarak verimlilik artırılabilir
- MOSFET sürücü ve kontrol devresi gerektiren ileri düzey bir tekniktir
Özel Uygulamalar İpuçları
- Yüksek Gürültülü Ortamlar İçin:
- Giriş ve çıkışa EMI filtreleri ekleyin
- Çift telli bükümlü kablo ile bağlantılar yapın
- Metal muhafaza ile devre koruması yapın
- PCB düzenini optimize ederek döngü alanlarını azaltın
- Paralel Bağlama (Yüksek Akım İçin):
- Her regülatör çıkışına 0.1Ω akım paylaşım direnci ekleyin
- Ortak endüktör kullanmayın, her regülatör kendi devre elemanlarına sahip olmalı
- PCB düzeninde akım paylaşımını dengeleyin
- Batarya Uygulamaları:
- ON/OFF pini ile düşük güç tüketim modu oluşturun
- Batarya seviyesi düştüğünde otomatik kapanma için komparatör ekleyin
- Düşük kaçak akımlı komponentler kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı fonksiyonlara sahip entegreler ile elektronik projelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Güç düzenleme ve yönetimi için tasarlanmış entegreler ile projelerinizi besleyin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM2596T-12V ile LM7812 arasındaki fark nedir?
LM2596T-12V anahtarlamalı regülatördür ve %73-88 verimlilik sunar. LM7812 lineer regülatördür, verimlilik düşüktür (~%50) ve çok daha fazla ısı üretir.
En uygun endüktör değeri nedir?
33μH değerinde, en az 3A akım kapasiteli ve düşük DCR (<0.1Ω) endüktör idealdir. Toroid veya kalkanlı SMD endüktörler EMI açısından daha iyi performans sağlar.
Çıkış voltajında dalgalanma nasıl azaltılır?
Düşük ESR çıkış kapasitörü kullanın (220μF veya daha fazla), 1μF seramik kapasitör ekleyin ve çıkışa LC filtre (10μH + 10μF) yerleştirin.
ON/OFF pini nasıl kullanılır?
Aktif-düşük mantıkla çalışır. GND'ye bağlandığında açılır, VIN'e (veya >1.4V) bağlandığında kapanır. Mikrodenetleyici ile kontrol için transistör kullanılabilir.
Çıkış akımı 3A'dan fazla gerekirse ne yapmalıyım?
Regülatörleri paralel bağlayabilirsiniz. Her çıkışa 0.1Ω akım paylaşım direnci ekleyin ve her regülatör için ayrı endüktör kullanın.
Regülatör çalışıyor ama çıkış voltajı olması gerekenden düşük?
Yük akımını kontrol edin, giriş voltajının Vout+2V üzerinde olduğundan emin olun, endüktör satürasyona giriyor olabilir veya diyot düşük kaliteli olabilir.
LM2596T-12V neden ısınıyor?
Dahili anahtarlama kaybı nedeniyle normal sıcaklık artışı olur. Aşırı sıcaklık için yük akımını kontrol edin, soğutucu ekleyin ve PCB tasarımını iyileştirin.
Devre açıldığında ani akım çekişi nasıl önlenir?
ON/OFF pini ve bir RC devresi (10kΩ + 10μF) kullanarak soft-start fonksiyonu oluşturabilirsiniz. Bu, açılış sırasında kademeli olarak çıkış voltajını yükseltecektir.
