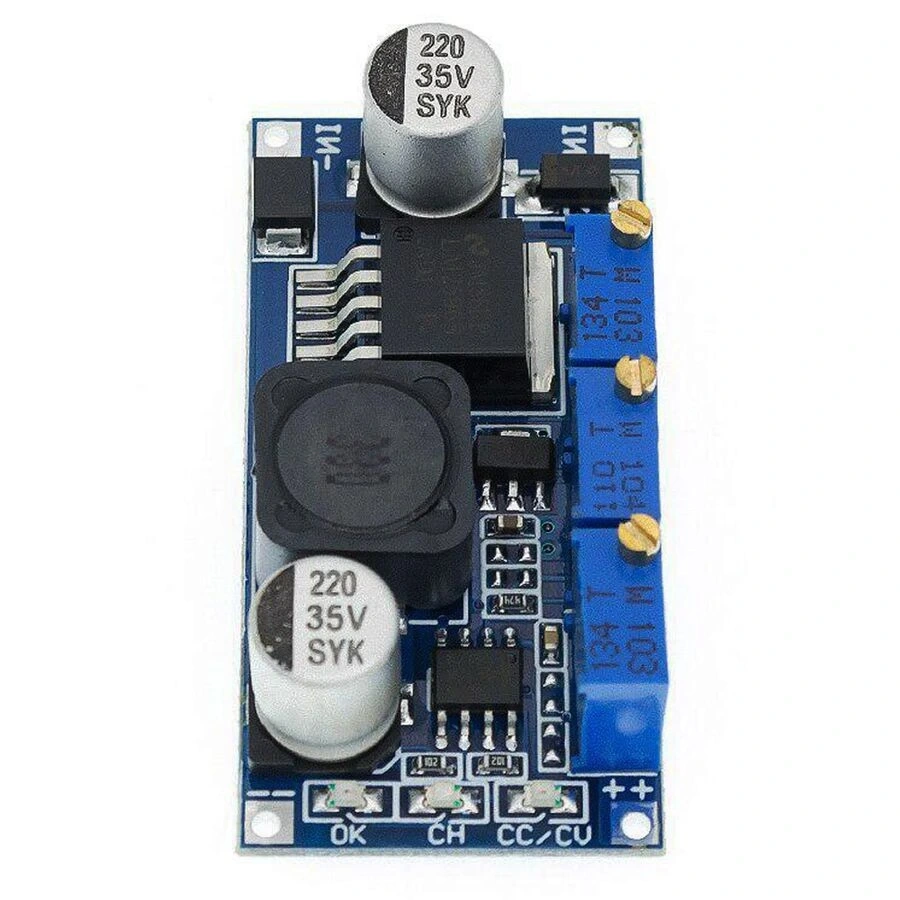

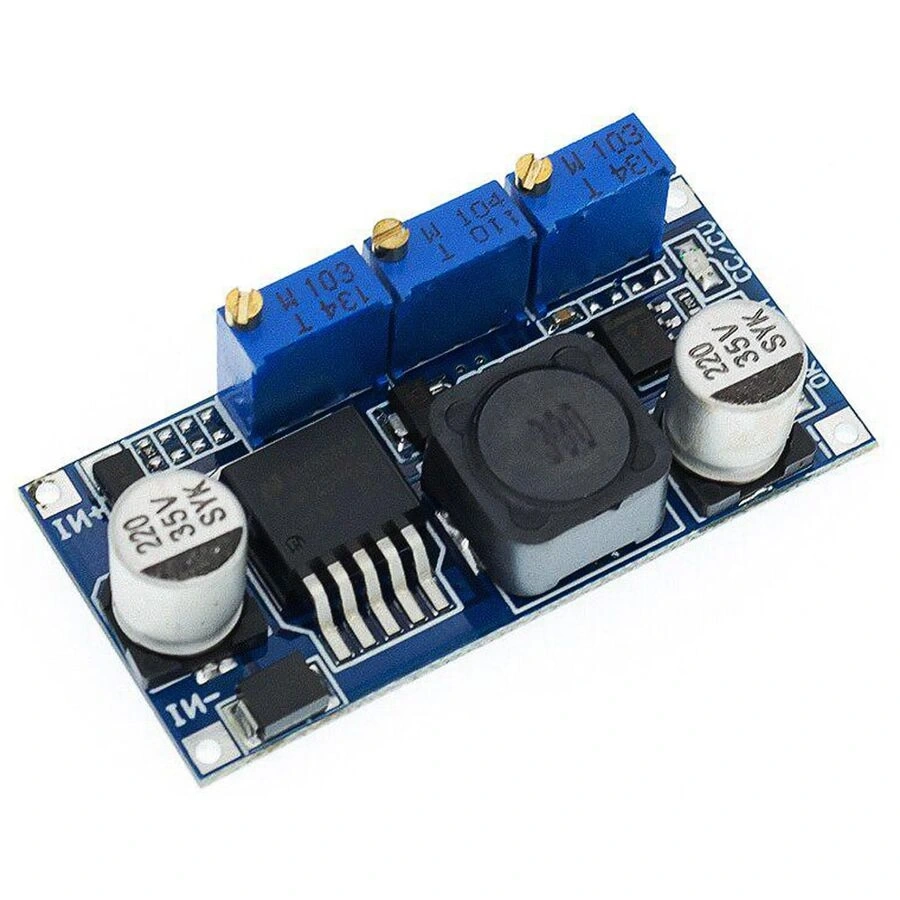

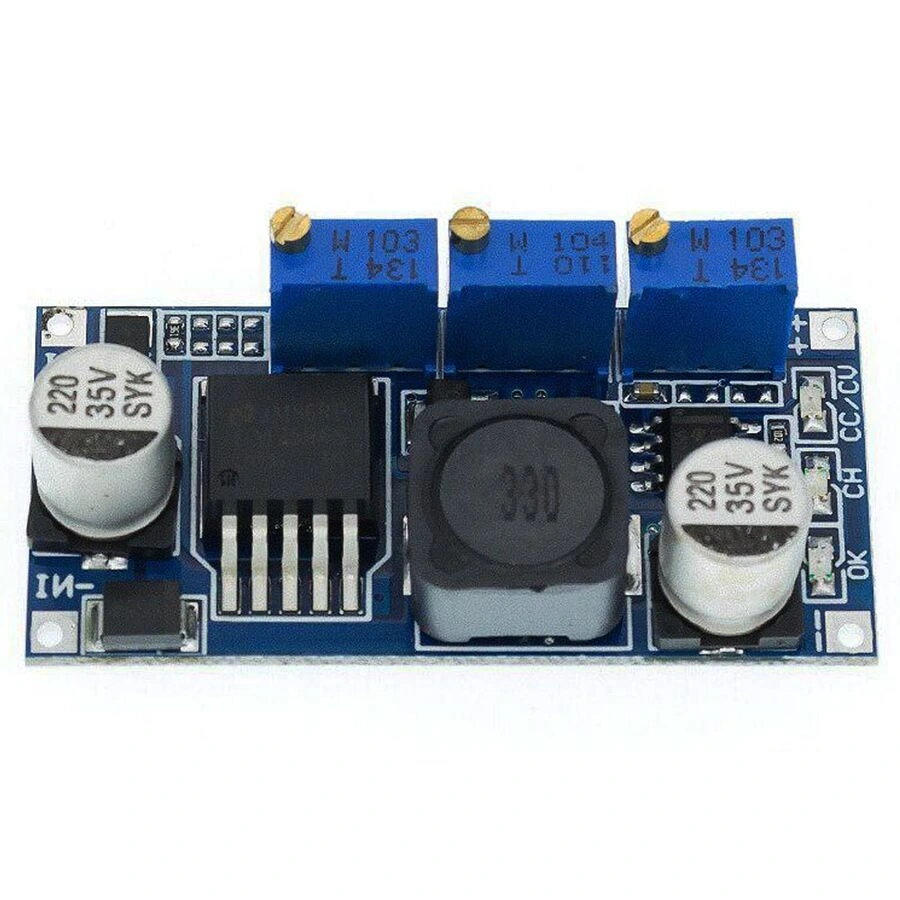

LM2596S-ADJ 3-40V DC-DC Ayarlanabilir Kademeli Güç Kaynağı Modülü, 3-40V giriş voltajını kabul eden ve çıkış voltajını 1.25V ile 35V arasında ayarlamanıza olanak sağlayan yüksek verimli bir adım düşürücü (buck) dönüştürücüdür. 3A sürekli çıkış akımı sağlayan bu hazır modül, 150kHz sabit anahtarlama frekansı ile çalışarak kompakt bir güç kaynağı çözümü sunar.

Üzerinde ayarlanabilir potansiyometre bulunan güç entegresi modülü, yüksek kaliteli Schottky diyot, düşük ESR kapasitörler ve toroid endüktör ile donatılmıştır. %92'ye varan verimlilik değerleri sağlayan bu modül, düşük ısı üretimi ve uzun batarya ömrü avantajlarını beraberinde getirir.

LM2596S entegreler ailesinin ayarlanabilir versiyonunu temel alan bu hazır modül, profesyonel ve amatör elektronik projelerinde kolayca kullanılabilecek şekilde tasarlanmıştır. Elektronik komponentler arasında yer alan bu modül, lehim gerektirmeden voltaj regülasyonu sağlayarak projelerinizi hızlandırır.

Teknik Özellikler

LM2596S-ADJ 3-40V DC-DC Ayarlanabilir Kademeli Güç Kaynağı Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Çipi: LM2596S-ADJ (SO-8 SMD Paket)
• Giriş Voltaj Aralığı: 3.0V - 40V DC
• Çıkış Voltaj Aralığı: 1.25V - 35V DC (Ayarlanabilir)
• Maksimum Çıkış Akımı: 3A (sürekli)
• Anlık Maksimum Akım: 4A (kısa süreli)
• Anahtarlama Frekansı: 150kHz (sabit)
• Verimlilik: %92'ye kadar (yük durumuna göre)
• Minimum Çıkış Voltajı: 1.25V
• Voltaj Düşümü: Minimum 1.5V (Vin - Vout min)
• Çıkış Ripple Voltajı: <30mV (tipik)
• DC-DC Dönüştürücü Tipi: Buck (Adım Düşürücü)
• Kalibrasyon: Çok turlu hassas potansiyometre
• Regülatör Tipi: Anahtarlamalı
• Minimum Yük Gereksinimleri: Yüksüz çalışabilir
• Kısa Devre Koruması: Var (akım sınırlama)
• Aşırı Sıcaklık Koruması: Var (termal kapatma)
• Giriş Bağlantısı: 2 Pin Terminal Blok (Vida terminalli)
• Çıkış Bağlantısı: 2 Pin Terminal Blok (Vida terminalli)
• PCB Boyutları: 43mm x 21mm x 14mm (yaklaşık)
• Bağlantı Delikleri: 4 adet 3mm montaj deliği
• Ağırlık: 10g (yaklaşık)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Giriş Kapasitörü: 47µF/50V (Elektrolitik)
• Çıkış Kapasitörü: 220µF/35V (Elektrolitik)
• Endüktör: 33µH (Toroid tipi)
• Hızlı Diyot: SS34 Schottky (3A/40V)
• Ayar Potansiyometresi: 10k multi-turn (hassas)
• Feedback Dirençleri: SMD 1% tolerans

Kullanım Alanları

LM2596S-ADJ 3-40V DC-DC Ayarlanabilir Kademeli Güç Kaynağı Modülü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Projeler ve Hobi Uygulamaları

• Arduino, Raspberry Pi ve mikrodenetleyici beslemeleri
• DIY elektronik projeler
• Robotik uygulamalar
• LED projeleri ve aydınlatma sistemleri
• Elektronik deney setleri

Batarya Güçlü Sistemler

• Lityum batarya uygulamaları
• Solar panel sistemleri
• Taşınabilir elektronik cihazlar
• Dron ve RC model beslemeleri
• Batarya şarj kontrol devreleri

Endüstriyel Uygulamalar

• Sensör beslemeleri
• Otomasyon ekipmanları
• Veri toplama sistemleri
• Motor hız kontrol sistemleri
• Endüstriyel kontrol sistemleri

Otomotiv Elektronik Sistemleri

• Araç içi elektronik cihazlar
• 12V/24V araç sistemleri
• Navigasyon ve multimedya sistemleri
• LED far ve aydınlatma sistemleri
• Araç takip ve telematik sistemleri

Ses ve Görüntü Sistemleri

• Ses amplifikatör besleme devreleri
• Küçük monitör ve ekran beslemeleri
• DJ ve müzik ekipmanları
• IP kamera sistemleri
• Kablosuz iletişim modülleri

Avantajlar ve Özellikler

LM2596S-ADJ 3-40V DC-DC Ayarlanabilir Kademeli Güç Kaynağı Modülü'nün sağladığı avantajlar ve çözümler.

• Yüksek Verimlilik: %92'ye kadar verimlilikle düşük ısı üretimi
• Geniş Giriş Aralığı: 3V-40V arası besleme kaynağıyla uyumlu
• Esnek Çıkış: 1.25V-35V arası ayarlanabilir çıkış voltajı
• Yüksek Akım Kapasitesi: 3A sürekli çıkış akımı
• Düşük Ripple: Temiz DC çıkış için düşük dalgalanma (<30mV)
• Kolay Montaj: Vida terminalleri ve montaj delikleri ile hızlı kurulum
• Koruma Özellikleri: Kısa devre ve aşırı sıcaklık koruması
• Yüksüz Çalışma: Minimum yük gerektirmeden güvenli çalışma
• Hassas Ayar: Çok turlu potansiyometre ile hassas voltaj ayarı
• Kompakt Boyut: Minimum alan gereksinimiyle kolay entegrasyon

Uygulama ve Bağlantı

LM2596S-ADJ 3-40V DC-DC Ayarlanabilir Kademeli Güç Kaynağı Modülü'nün kullanımı ve bağlantısı hakkında bilgiler.

Temel Bağlantı

LM2596S-ADJ modülünün bağlantısı ve kullanımı son derece basittir.

1. Giriş Bağlantısı:
   • IN+ terminalini DC güç kaynağınızın pozitif (+) ucuna bağlayın
   • IN- terminalini DC güç kaynağınızın negatif (-) ucuna bağlayın
   • Giriş voltajının 3V-40V aralığında olduğundan emin olun
2. Çıkış Bağlantısı:
   • OUT+ terminalini yükünüzün pozitif (+) girişine bağlayın
   • OUT- terminalini yükünüzün negatif (-) girişine bağlayın

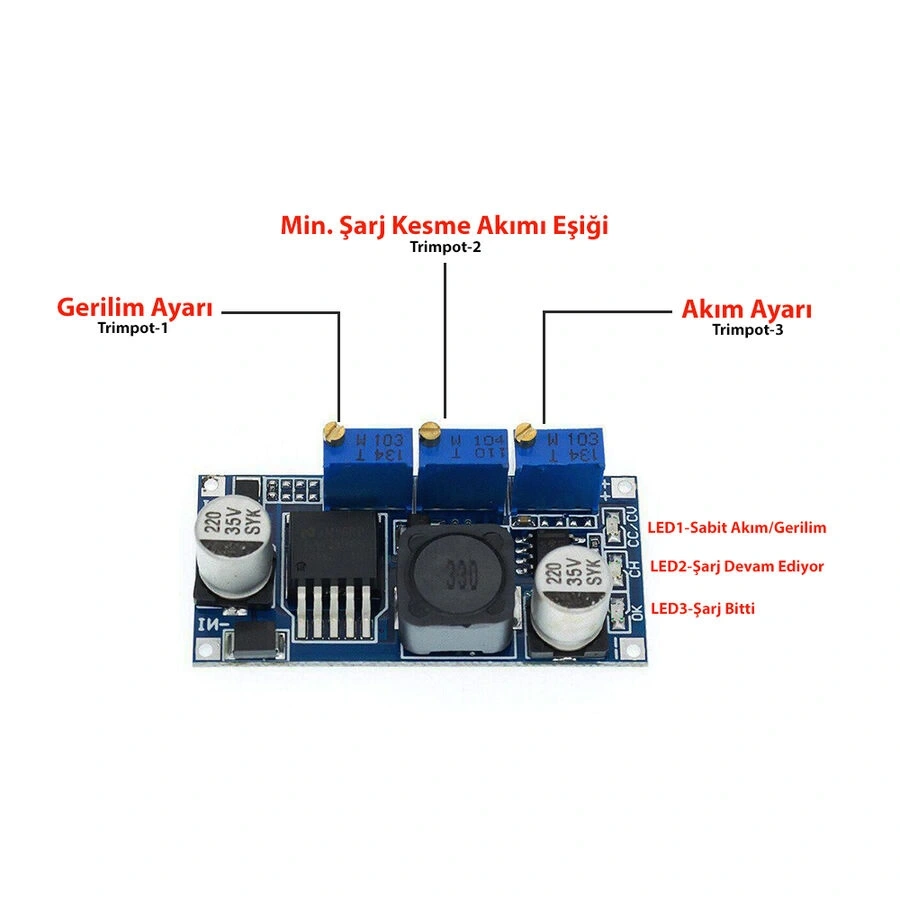

3. Voltaj Ayarı:
   • Modül üzerindeki mavi potansiyometreyi küçük bir düz tornavida ile döndürerek çıkış voltajını ayarlayın
   • Saat yönünde çevirmek voltajı artırır, saat yönünün tersine çevirmek voltajı azaltır
   • Ayarlama sırasında çıkış voltajını bir multimetre ile ölçün

Montaj Önerileri

Optimum performans için modülün montajı ile ilgili öneriler.

• Konumlandırma:
  • Modülü yüke mümkün olduğunca yakın yerleştirin
  • Yeterli havalandırma sağlayın, özellikle yüksek akımlarda çalışırken
  • Modülün altına yalıtkan bir malzeme yerleştirin (kısa devre riskini önlemek için)
  • Nem ve sıvılardan uzak tutun
• Kablo Seçimi:
  • 2A üzerindeki akımlar için en az 18 AWG (0.75mm²) kablo kullanın
  • Kablo uzunluğunu mümkün olduğunca kısa tutun
  • Giriş ve çıkış kablolarını bükmek EMI performansını iyileştirebilir
  • Yüksek akımlarda lehimli veya sıkıştırmalı terminaller kullanın
• Sabitleme:
  • 4 adet 3mm montaj deliğini kullanarak sabitleyebilirsiniz
  • Plastik standoff veya yalıtkan vidalar kullanmak daha güvenlidir
  • Çift taraflı bant veya silikon macun da montaj için kullanılabilir
  • Titreşimli ortamlarda güvenli sabitleme yapın

Çoklu Modül Kullanımı

Birden fazla modülün aynı anda kullanımı ile ilgili bilgiler.

• Seri Bağlantı:
  • Seri bağlantı önerilmez, her modülü ayrı güç kaynağından besleyin
  • Yüksek voltaj gerekiyorsa, daha yüksek voltaj değerli bir modül tercih edin
• Paralel Bağlantı:
  • Aynı voltaj ayarında paralel bağlanabilir (akım kapasitesini artırmak için)
  • Her modülün çıkış voltajını ayrı ayrı ve hassas şekilde ayarlayın
  • Her modül çıkışına 0.1Ω - 0.5Ω arası akım paylaşım direnci eklemek faydalıdır
  • Aynı giriş kaynağını kullanabilirsiniz, ancak her modüle ayrı kablo çekin
• Kaskad Bağlantı:
  • Bir modülün çıkışını diğer modülün girişine bağlayabilirsiniz
  • Bu şekilde farklı voltaj seviyeleri elde edebilirsiniz
  • İlk modül yüksek akım, ikincisi daha temiz çıkış için kullanılabilir
  • Her aşamada en az %15 voltaj düşümü hesaba katılmalıdır

Voltaj Kalibrasyon İşlemi

Hassas voltaj ayarı için adım adım kalibrasyon süreci.

1. Ön Hazırlık:
   • Doğru çalışan bir dijital multimetre hazırlayın
   • Küçük düz tornavida temin edin
   • Modülü güç kaynağına bağlayın (henüz yük bağlamayın)
   • Multimetrenizi DC Volt moduna alın
2. Yüksüz Kalibrasyon:
   • Multimetrenin + ucunu OUT+ terminaline, - ucunu OUT- terminaline bağlayın
   • Mavi potansiyometreyi yavaşça döndürerek istediğiniz voltaja ayarlayın
   • Çok turlu potansiyometre hassas ayar sağlar, sabırlı olun
   • Hedef voltajı elde ettikten sonra bir süre bekleyip stabilitesini kontrol edin
3. Yük Altında Kalibrasyon (Önerilen):
   • Çıkışa hedeflenen yükü bağlayın
   • Yük altında voltaj düşebilir, bu normal bir durumdur
   • Yük bağlıyken yeniden potansiyometreyi ayarlayarak doğru voltajı elde edin
   • Farklı yük koşullarında tekrar kontrol edin

Sorun Giderme ve İpuçları

LM2596S-ADJ 3-40V DC-DC Ayarlanabilir Kademeli Güç Kaynağı Modülü kullanımında karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok: Giriş polaritesini kontrol edin, giriş voltajını ölçün, modül hasarlı olabilir
• Kararsız Çıkış Voltajı: Giriş voltajı düşük olabilir, kablolarda voltaj düşümü var mı kontrol edin
• Aşırı Isınma: Yük akımı çok yüksek, giriş-çıkış farkı fazla, havalandırma yetersiz
• Düşük Çıkış Akımı: Giriş kaynağınızın yeterli akım sağladığından emin olun
• Yüksek Çıkış Ripple: Giriş/çıkış kablolarını kısaltın, giriş kapasitörü ekleyin

Verimlilik Optimizasyonu

Modülün daha verimli çalışması için öneriler.

• Giriş Voltajını Optimize Edin:
  • Çıkış voltajınıza yakın bir giriş voltajı kullanın (min. 1.5V farkla)
  • Çok yüksek giriş voltajı gereksiz enerji kaybına neden olur
  • 24V çıkış için 40V yerine 28-30V giriş daha verimlidir
• Kablo Dirençlerini Azaltın:
  • Kalın kablolar kullanın (özellikle yüksek akımlarda)
  • Bağlantı noktalarını temiz ve sıkı tutun
  • Kablo uzunluğunu minimize edin
• Termal Yönetim:
  • Gerekirse modüle küçük bir soğutucu ekleyin
  • Hava akışı sağlayın
  • Sıcak ortamlarda modülün akım kapasitesini %20 azaltın

EMI/Gürültü Azaltma

Elektromanyetik girişimi azaltma ve temiz çıkış sağlama yöntemleri.

• Giriş Filtresi Ekleyin:
  • Giriş kısmına 100nF seramik + 47µF elektrolitik kapasitör ekleyin
  • Hassas cihazlar için ferrit boncuk veya 10µH endüktör ekleyin
• Çıkış Filtresi Ekleyin:
  • Çıkışa paralel 100nF seramik kapasitör ilave edin
  • Çok hassas cihazlar için LC filtre (10µH + 10µF) ekleyin
• Kablolama ve Yerleşim:
  • Giriş ve çıkış kablolarını birbirinden uzak tutun
  • Kabloları bükerek EMI yayılımını azaltın
  • Modülü hassas sinyal hatlarından uzak tutun
  • Metal muhafaza içine alarak ekranlama sağlayın

Güvenlik İpuçları

Modülü güvenli şekilde kullanmak için öneriler.

• Koruma Devresi Ekleyin:
  • Giriş kısmına hızlı sigorta ekleyin (5A)
  • Giriş kısmına ters polarite koruması için diyot ekleyin
  • Çıkışa ani voltaj değişimlerine karşı TVS diyot ekleyin
• Güvenli Çalışma Limitleri:
  • 40V üzerinde giriş voltajı uygulamayın
  • 3A üzerinde sürekli akım çekmeyin
  • Çıkış kısa devrelerinden kaçının, düzenli koruma olsa da zamanla hasar verebilir
  • 90°C üzerinde çalıştırmayın
• Yüksek Güçte Kullanım:
  • 2A üzerinde kullanımda soğutucu ekleyin
  • Uzun süreli yüksek yüklerde modülü %80 kapasitede kullanın
  • Yüksek akımlarda çıkış voltajını yük bağlıyken ayarlayın

Paket İçeriği

• LM2596S-ADJ 3-40V DC-DC Ayarlanabilir Kademeli Güç Kaynağı Modülü
