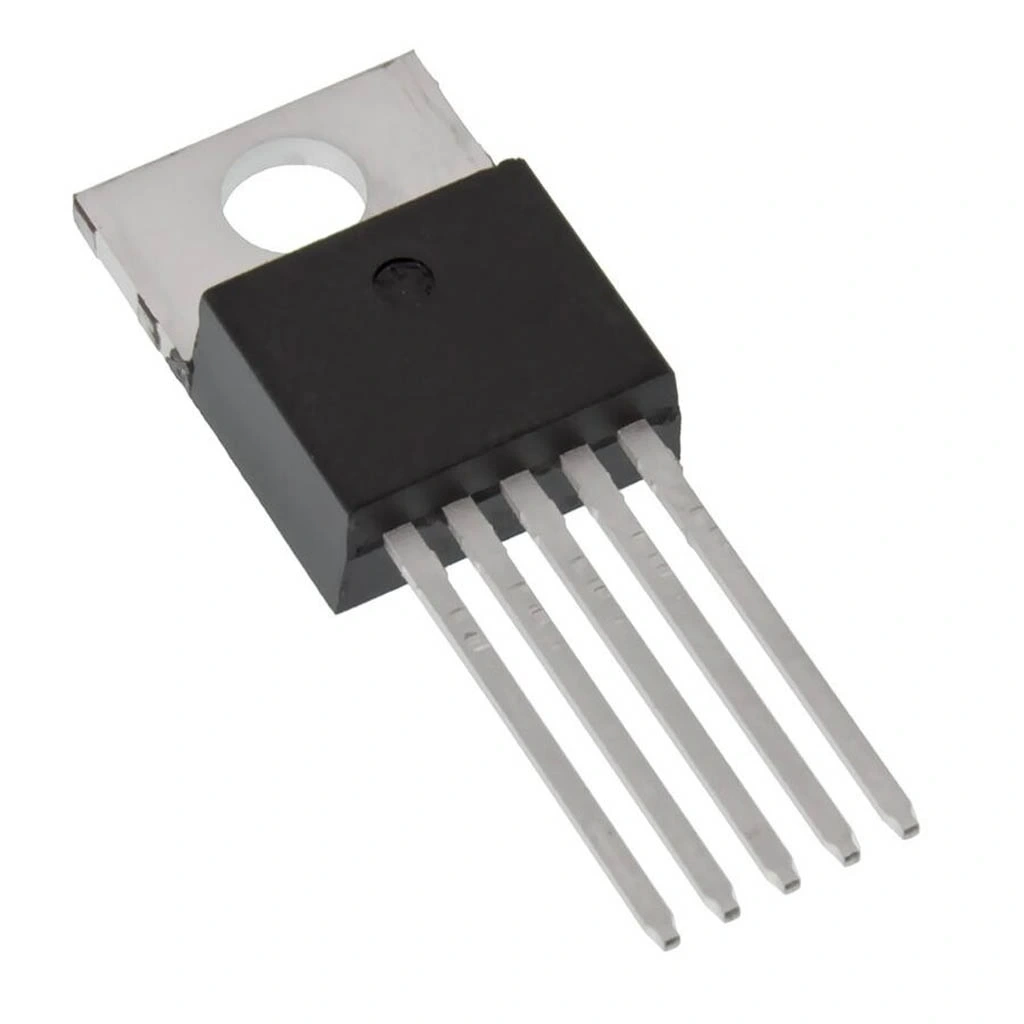

LM2587T-ADJ PMIC Anahtarlama Voltaj Regülatörü TO-220-5

LM2587T-ADJ PMIC Anahtarlama Voltaj Regülatörü TO-220-5

LM2587T-ADJ, TO-220-5 paketinde sunulan yüksek performanslı step-up (boost) anahtarlamalı voltaj regülatörüdür. Ayarlanabilir çıkış voltajı ve 5A anahtarlama akım limiti sunan bu entegre, 3.5V-40V giriş voltaj aralığında çalışır. 100kHz sabit anahtarlama frekansı ile verimli yükseltici güç kaynakları tasarlamaya olanak tanır.

%80'e varan verimlilik sunan bu güç entegreleri ailesi üyesi, giriş voltajından daha yüksek çıkış voltajları oluşturabilir. Dahili güç MOSFET sayesinde harici anahtarlama transistörü gerektirmeden yüksek güç uygulamaları için idealdir.

Batarya ile çalışan sistemler ve endüstriyel uygulamalar için ideal olan LM2587T-ADJ, entegreler dünyasında verimli çözüm sunar. Yumuşak başlatma ve aşırı sıcaklık koruması sayesinde güvenilir çalışan bu regülatör, diğer elektronik komponentler ile uyumlu şekilde yükseltici (boost) güç kaynakları oluşturmanıza yardımcı olur.

Teknik Özellikler

LM2587T-ADJ PMIC Anahtarlama Voltaj Regülatörü TO-220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Boost (Step-up) Anahtarlamalı Regülatör
• Model: LM2587T-ADJ
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: TO-220-5
• Çıkış Voltaj Aralığı: 3.0V - 60V (ayarlanabilir)
• Giriş Voltaj Aralığı: 3.5V - 40V
• Anahtarlama Akım Limiti: 5A (tipik)
• Maksimum Güç Çıkışı: 50W'a kadar (uygulama bağımlı)
• Anahtarlama Frekansı: 100kHz (sabit)
• Verimlilik: %80'e kadar (tipik)
• Dahili MOSFET Akım Kapasitesi: 5.0A (maksimum)
• Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 2°C/W
• Kontrol Mimarisi: Current Mode
• Duty Cycle: %90'a kadar
• Quiescent Akımı: 5mA (tipik)
• Reference Voltajı: 1.23V (±3%)
• Soft-Start: Harici kapasitör ile ayarlanabilir
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2587T-ADJ PMIC Anahtarlama Voltaj Regülatörü TO-220-5'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Batarya ve DC Güç Sistemleri

• Batarya gerilim yükseltici devreleri
• Solar panel enerji sistemleri
• Araç elektronik sistemleri
• UPS ve yedek güç sistemleri
• Lityum batarya yönetim sistemleri

Endüstriyel Uygulamalar

• PLC ve otomasyon beslemeleri
• Sensör besleme devreleri
• Motor sürücü güç kaynakları
• Endüstriyel kontrol sistemleri
• Fabrika ekipman güç devreleri

Aydınlatma ve LED Uygulamaları

• Yüksek güçlü LED sürücüleri
• LED aydınlatma sistemleri
• Otomotiv aydınlatma devreleri
• Flaş ve stroboskop devreleri
• Taşınabilir aydınlatma sistemleri

Avantajlar ve Özellikler

LM2587T-ADJ PMIC Anahtarlama Voltaj Regülatörü TO-220-5'in sağladığı avantajlar ve çözümler.

• Yüksek Anahtarlama Akımı: 5A limiti ile yüksek güç kapasitesi
• Dahili MOSFET: Harici transistör gerektirmez
• Ayarlanabilir Çıkış: 3V-60V arası esnek ayar imkanı
• Geniş Giriş Aralığı: 3.5V-40V çalışma voltajı
• Yüksek Verimlilik: %80'e varan enerji tasarrufu
• Current-Mode Kontrol: Hızlı hat ve yük değişimi tepkisi
• TO-220-5 Paket: Kolay soğutma ve montaj
• Yumuşak Başlatma: Açılış akım piklerini önleme
• Dahili Korumalar: Termal ve akım sınırlama özellikleri
• Yüksek Güvenilirlik: Endüstriyel standartlarda dayanıklılık

Devre Tasarımı ve Kullanım

LM2587T-ADJ PMIC Anahtarlama Voltaj Regülatörü TO-220-5'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-220-5):

• Pin 1: VIN (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: GND (Toprak)
• Pin 4: Feedback (Geri Besleme)
• Pin 5: ON/OFF (Açma/Kapama)

Temel Boost Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. İndüktör (47-150µH, 5A) VIN ve Output pini arasına bağlanır
3. Hızlı diyot (Schottky, 5A, >60V) Output pini ve çıkış arasına bağlanır
4. Çıkış filtreleme kapasitörü (100-470µF, düşük ESR) çıkış ve GND arasına bağlanır
5. Geri besleme dirençleri (R1 ve R2) ile çıkış voltajı ayarlanır
6. ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır

Çıkış Voltajı Hesaplama:

• Vout = 1.23V × (1 + R2/R1)
• Örnek: 12V çıkış için R1=1kΩ, R2=8.76kΩ kullanılabilir
• Örnek: 24V çıkış için R1=1kΩ, R2=18.5kΩ kullanılabilir
• R1 genellikle 1kΩ olarak seçilir ve R2 değeri ayarlanır
• Hassas ayar için trimpot kullanılabilir

Komponent Seçimi İpuçları:

• İndüktör: Giriş, çıkış ve akıma göre 47-150µH, en az 5A doyma akımı, düşük DCR
• Schottky Diyot: Çıkış voltajından en az %20 daha yüksek gerilim dayanımı, 5A veya üstü
• Çıkış Kapasitörü: Düşük ESR (0.05Ω veya altı) özellikli, yüksek RMS akım kapasiteli
• Geri besleme dirençleri: %1 toleranslı metal film tipi
• Soğutucu: TO-220 için ısı emici plaka, yüksek akımlarda gereklidir

Sorun Giderme ve İpuçları

LM2587T-ADJ PMIC Anahtarlama Voltaj Regülatörü TO-220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Düşük Çıkış Voltajı: İndüktör değerini ve doyma akımını kontrol edin
• Aşırı Isınma: Soğutucu ekleyin, indüktör değerini artırın
• Yüksek Çıkış Ripple: Çıkış kapasitörünü artırın, düşük ESR tip kullanın
• Kararsızlık: İndüktör değerini kontrol edin, geri besleme yollarını kısa tutun
• Başlangıç Sorunu: Giriş voltajının minimum 3.5V olduğunu kontrol edin

Montaj ve Soğutma İpuçları

• TO-220 paketi için uygun soğutucu ve termal macun kullanın
• İndüktör ve diyot gibi ısı üreten komponentlere hava akışı sağlayın
• Güç komponentlerini PCB üzerinde gruplayıp hassas devrelerden uzak tutun
• PCB üzerinde geniş bakır alanlar ile termal dağılımı iyileştirin
• Yüksek güç uygulamalarında fan soğutması düşünün

Performans İyileştirme Önerileri

• İndüktör DCR değerini düşürerek verimliliği artırın
• Hızlı ve düşük Vf değerli Schottky diyotlar kullanın
• EMI azaltımı için giriş ve çıkışta ek filtreler ekleyin
• PCB tasarımında anahtarlama düğümünü kısa ve kompakt tutun
• Sürekli yüksek akım gerektiren uygulamalarda paralel kapasitörler kullanın

Paket İçeriği

• LM2587T-ADJ PMIC Anahtarlama Voltaj Regülatörü TO-220-5
