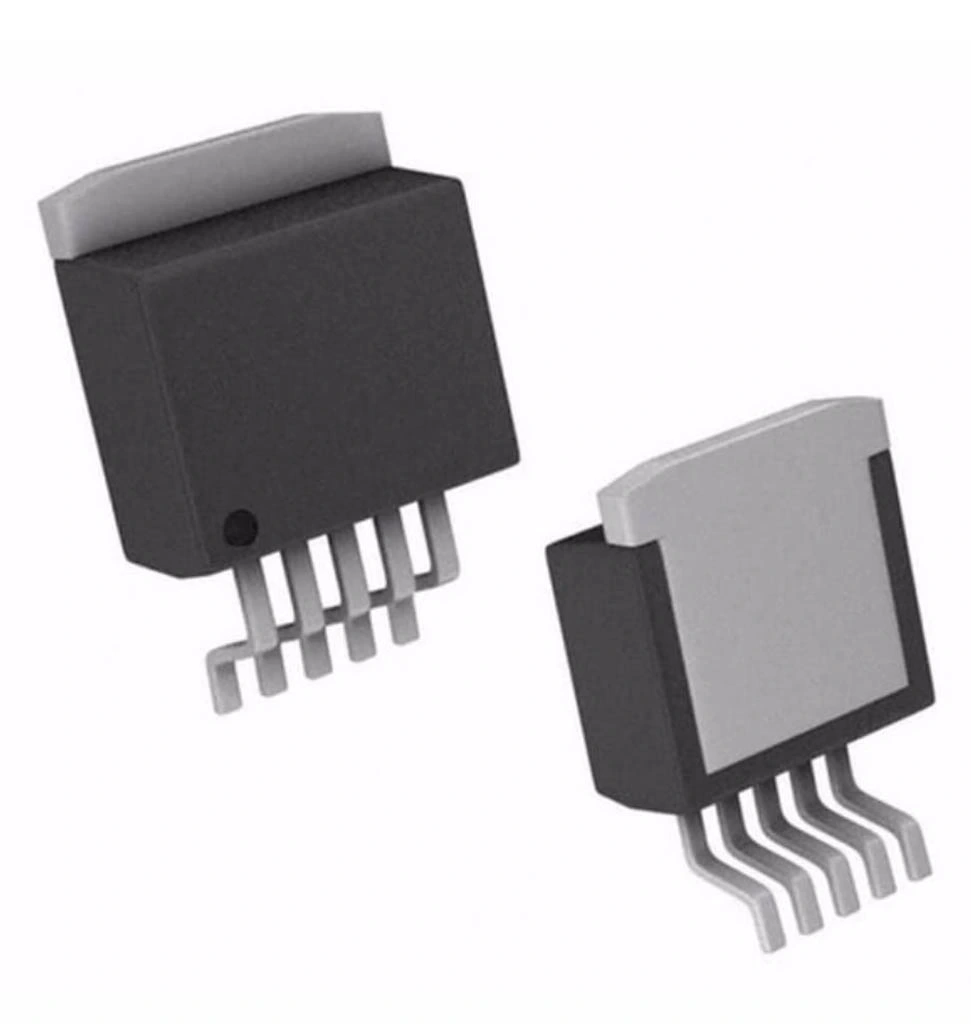

LM2577S SMD Ayarlanabilir Regülatör

LM2577S SMD Ayarlanabilir Regülatör

LM2577S, SMD paketinde sunulan yüksek performanslı step-up (boost) anahtarlamalı voltaj regülatörüdür. Ayarlanabilir çıkış voltajı ve 3A anahtarlama akım limiti sunan bu entegre, 3.5V-40V giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı ile verimli yükseltici güç kaynakları tasarlamaya olanak tanır.

%80'e varan verimlilik sunan bu güç entegreleri ailesi üyesi, giriş voltajından daha yüksek çıkış voltajları oluşturabilir. Dahili anahtarlama transistörü sayesinde harici güç MOSFET gerektirmeden kompakt yükseltici devreler için idealdir.

Düşük güç tüketimli sistemler ve batarya uygulamaları için uygun olan LM2577S, entegreler dünyasında verimli çözümler sunar. Akım sınırlama ve aşırı sıcaklık koruması sayesinde güvenilir çalışan bu regülatör, diğer elektronik komponentler ile uyumlu şekilde yükseltici (boost) güç kaynakları oluşturmanıza yardımcı olur.

Teknik Özellikler

LM2577S SMD Ayarlanabilir Regülatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Boost (Step-up) Anahtarlamalı Regülatör
• Model: LM2577S
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: SMD (SO-14)
• Çıkış Voltaj Aralığı: 3.0V - 40V (ayarlanabilir)
• Giriş Voltaj Aralığı: 3.5V - 40V
• Anahtarlama Akım Limiti: 3A (tipik)
• Maksimum Güç Çıkışı: 25W'a kadar (uygulama bağımlı)
• Anahtarlama Frekansı: 52kHz (sabit)
• Verimlilik: %80'e kadar (tipik)
• Dahili Transistör Akım Kapasitesi: 3.0A (maksimum)
• Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Ambient): 70°C/W
• Kontrol Mimarisi: Current Mode
• Duty Cycle: %90'a kadar
• Quiescent Akımı: 5mA (tipik)
• Reference Voltajı: 1.23V (±3%)
• Kompensasyon: Harici komponentlerle ayarlanabilir
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2577S SMD Ayarlanabilir Regülatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Batarya ve Mobil Uygulamalar

• Düşük voltajlı bataryalardan yüksek voltaj üretme
• Taşınabilir elektronik cihaz güç kaynakları
• Li-Ion batarya yönetim sistemleri
• USB güç yükseltici devreler
• Mobil ölçüm ve sensör devreleri

Endüstriyel Kontrol Sistemleri

• Sensör besleme devreleri
• Endüstriyel IoT cihazları
• Veri toplama sistemleri
• Uzak izleme ekipmanları
• İzole güç kaynakları

Aydınlatma ve LED Kontrol

• LED sürücü devreleri
• Sabit akım kaynakları
• Taşınabilir aydınlatma sistemleri
• Solar aydınlatma kontrol devreleri
• Araç LED aydınlatmaları

Avantajlar ve Özellikler

LM2577S SMD Ayarlanabilir Regülatör'ün sağladığı avantajlar ve çözümler.

• Yüksek Anahtarlama Akımı: 3A limiti ile güçlü çıkış kapasitesi
• Dahili Anahtarlama Transistörü: Harici MOSFET gerektirmez
• Ayarlanabilir Çıkış: 3V-40V arası esnek ayar imkanı
• Geniş Giriş Aralığı: 3.5V-40V çalışma voltajı
• Yüksek Verimlilik: %80'e varan enerji tasarrufu
• Current-Mode Kontrol: Hızlı hat ve yük değişimi tepkisi
• SMD Paket: Küçük boyut ve yüzey montaj kolaylığı
• Düşük Komponent Sayısı: Kompakt tasarım imkanı
• Dahili Korumalar: Termal ve akım sınırlama özellikleri
• Düşük Giriş Voltajı Uyumluluğu: 3.5V'dan itibaren çalışma

Devre Tasarımı ve Kullanım

LM2577S SMD Ayarlanabilir Regülatör'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SO-14):

• Pin 1, 2, 3, 4: NC (Bağlantı Yok)
• Pin 5: Kompensasyon
• Pin 6: Output (Anahtarlama Çıkışı)
• Pin 7: VIN (Giriş Voltajı)
• Pin 8: GND (Toprak)
• Pin 9: Feedback (Geri Besleme)
• Pin 10: ON/OFF (Açma/Kapama)
• Pin 11, 12, 13, 14: NC (Bağlantı Yok)

Temel Boost Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. İndüktör (100-330µH, 3A) VIN ve Output pini arasına bağlanır
3. Schottky diyot (3A, >60V) Output pini ve çıkış arasına bağlanır
4. Çıkış filtreleme kapasitörü (100-470µF, düşük ESR) çıkış ve GND arasına bağlanır
5. Geri besleme dirençleri (R1 ve R2) ile çıkış voltajı ayarlanır
6. Kompensasyon pinine 0.1µF kapasitör bağlanır
7. ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır

Çıkış Voltajı Hesaplama:

• Vout = 1.23V × (1 + R2/R1)
• Örnek: 12V çıkış için R1=1kΩ, R2=8.76kΩ kullanılabilir
• Örnek: 5V çıkış için R1=1kΩ, R2=3.05kΩ kullanılabilir
• R1 genellikle 1kΩ olarak seçilir ve R2 değeri ayarlanır
• Hassas ayar için trimpot kullanılabilir

Komponent Seçimi İpuçları:

• İndüktör: Giriş ve çıkış voltajına göre 100-330µH, en az 3A doyma akımı
• Schottky Diyot: Çıkış voltajından en az %20 daha yüksek gerilim dayanımı, 3A veya üstü
• Çıkış Kapasitörü: Düşük ESR (0.1Ω veya altı) özellikli, yüksek ripple akım kapasiteli
• Geri besleme dirençleri: %1 toleranslı metal film tipi
• Kompensasyon kapasitörü: Yüksek kaliteli seramik veya film tip

Sorun Giderme ve İpuçları

LM2577S SMD Ayarlanabilir Regülatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Düşük: İndüktör değerini kontrol edin, daha büyük değer kullanın
• Aşırı Isınma: İndüktör ve diyodun kalitesini kontrol edin, PCB soğutma alanını artırın
• Kararsız Çıkış: Kompensasyon kapasitörünü değiştirin, geri besleme yollarını kısa tutun
• Yüksek Çıkış Ripple: Çıkış kapasitörünü artırın, düşük ESR tip kullanın
• Düşük Verimlilik: İndüktör DCR değerini ve diyot Vf değerini düşürün

SMD Montaj İpuçları

• SO-14 paketi için uygun sıcaklık profili kullanın
• PCB üzerinde geniş bakır alanlar ile termal yayılımı iyileştirin
• Çift taraflı PCB kullanarak alt yüzeyde de toprak düzlemi oluşturun
• Termal vialar ile üst ve alt bakır alanları birbirine bağlayın
• Manuel lehimlemede ön ısıtma yaparak termal şoka karşı koruma sağlayın

Performans İyileştirme Önerileri

• Kritik yolları kısa tutarak indüktans ve direnç kayıplarını azaltın
• EMI azaltımı için giriş ve çıkışta ferrit boncuklar kullanın
• Düşük eşdeğer seri dirençli (ESR) kapasitörler tercih edin
• Aynı değerde paralel kapasitörler kullanarak ESR değerini daha da düşürün
• Sürekli yüksek akım uygulamalarında indüktörün ısınmasını kontrol edin

Paket İçeriği

• LM2577S SMD Ayarlanabilir Regülatör
