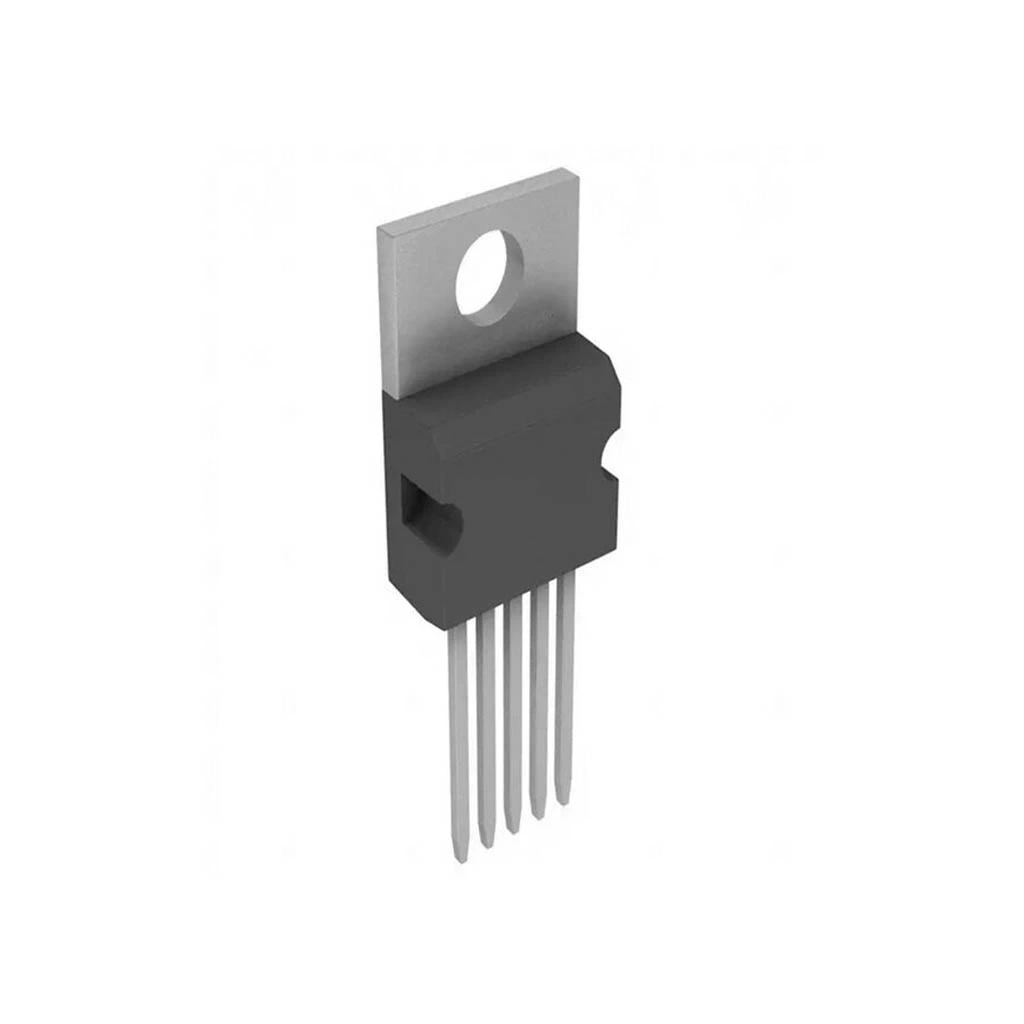

LM2577 Ayarlanabilir Voltaj Regülatörü - TO220 65V

LM2577 Ayarlanabilir Voltaj Regülatörü TO220 65V

LM2577 Ayarlanabilir Voltaj Regülatörü, düşük girişlerden 1.23V-65V arası ayarlanabilir çıkış voltajı sağlayan yüksek performanslı adım yükseltici (boost) anahtarlamalı regülatördür. 3.5V-40V giriş aralığında çalışan bu entegre, harici komponentlerle çıkış voltajını esnekçe ayarlayabilmenize olanak tanır.

TO-220-5 paketinde sunulan bu güç entegresi, 52kHz sabit anahtarlama frekansı, 3A akım kapasiteli dahili anahtarlama transistörü ve 0.5A sürekli çıkış akımı ile yüksek verimlilik sağlar. Düşük voltajlı bataryalardan yüksek voltaj üretmek için ideal olan regülatör, %80-87 verimlilik değerleri sunar.

Termal koruma ve akım sınırlama gibi dahili koruma özellikleriyle donatılmış bu entegreler ailesinin üyesi, harici feedback dirençleriyle çıkış voltajını hassas şekilde yapılandırmanızı sağlar. Elektronik komponentler arasında yer alan LM2577, özellikle batarya ile çalışan sistemlerde düşük girişten yüksek voltaj üretmesi gereken tasarımlarda lineer regülatörlere göre üstün bir alternatiftir.

Teknik Özellikler

LM2577 Ayarlanabilir Voltaj Regülatörü TO220 65V'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Ürün Serisi: LM2577
• Model: LM2577-ADJ
• Regülatör Tipi: Adım Yükseltici (Boost)
• Çıkış Voltajı: 1.23V - 65V (Ayarlanabilir)
• Maksimum Çıkış Akımı: 0.5A (650mA tipik)
• Giriş Voltaj Aralığı: 3.5V - 40V
• Minimum Giriş Voltajı: 3.5V
• Maksimum Giriş Voltajı: 40V
• Çıkış Voltaj Toleransı: ±4% (tipik)
• Anahtarlama Frekansı: 52kHz (sabit)
• Line Regulation: 0.3% (tipik)
• Load Regulation: 0.5% (tipik)
• Verimlilik: %80-87 (tipik, yük durumuna göre)
• Dahili Anahtarlama Transistörü: 3.0A Akım Kapasitesi
• Anahtarlama Transistörü Gerilim Dayanımı: 65V
• Çıkış Dalgalanması: <50mV (tipik)
• Güç Dağılımı: 1.1W (max)
• Paket Tipi: TO-220-5
• Pin Sayısı: 5
• ON/OFF Kontrol: Evet, düşük güç kapatma modu
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Current Limit: 3.0-4.5A (tipik)
• Quiescent Current: 5.0mA (tipik)
• Shutdown Current: 50µA (max)
• Feedback Referans Voltajı: 1.23V (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Maximum Junction Sıcaklığı: 150°C
• Termal Direnç (Junction-to-Case): 3°C/W
• RoHS Uyumluluğu: Evet
• Boyutlar: 10mm x 15mm x 4.5mm (yaklaşık, tab hariç)

Kullanım Alanları

LM2577 Ayarlanabilir Voltaj Regülatörü TO220 65V'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Batarya Güçlü Sistemler

• Li-Ion bataryalardan yüksek voltaj üretimi
• Taşınabilir elektronik cihazlar
• Solar panel besleme devreleri
• Batarya ile beslenen sensör ağları
• USB güç girişinden yüksek voltaj üretimi

LED Aydınlatma Projeleri

• Yüksek voltajlı LED dizi sürücüleri
• Sabit akım LED güç kaynakları
• Batarya ile çalışan LED aydınlatmalar
• Acil durum LED aydınlatma sistemleri
• Düşük güçlü OLED ekran beslemeleri

Endüstriyel Kontrol Sistemleri

• Sensör besleme devreleri
• Motorlar için yüksek voltaj sürücüleri
• Proses kontrol sistemleri
• Endüstriyel IoT cihazları
• Uzak izleme istasyonları

Telekomünikasyon Ekipmanları

• Yüksek voltajlı RF devre beslemeleri
• Röle sürücü devreleri
• Ağ ve telekomünikasyon ekipmanları
• Yedek enerji sistemleri
• Kablosuz iletişim cihazları

Laboratuvar ve Test Ekipmanları

• Ayarlanabilir yüksek voltaj kaynakları
• Elektronik test cihazları
• Küçük vakum tüpü devreleri
• Geiger sayaçları
• Bilimsel enstrümantasyon

Avantajlar ve Özellikler

LM2577 Ayarlanabilir Voltaj Regülatörü TO220 65V'nin sağladığı avantajlar ve çözümler.

• Geniş Çıkış Aralığı: 1.23V'tan 65V'a kadar ayarlanabilir çıkış
• Voltaj Yükseltme Özelliği: Düşük voltajlı kaynaklardan yüksek voltaj üretebilme
• Geniş Giriş Aralığı: 3.5V - 40V ile farklı kaynaklarla uyumluluk
• Yüksek Verimlilik: %87'ye varan verimlilikle düşük ısı üretimi
• Dahili Anahtarlama Transistörü: Harici MOSFET gerektirmeden basit tasarım
• ON/OFF Kontrol: Düşük güç tüketimi modu için kontrol pini
• Dahili Korumalar: Aşırı sıcaklık ve akım sınırlama özellikleri
• TO-220 Paketi: Kolay montaj ve soğutma imkanı
• Esnek Yapılandırma: Harici dirençlerle hassas voltaj ayarı
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası

Devre Tasarımı ve Uygulama

LM2577 Ayarlanabilir Voltaj Regülatörü TO220 65V'nin devre tasarımı ve uygulaması hakkında detaylar.

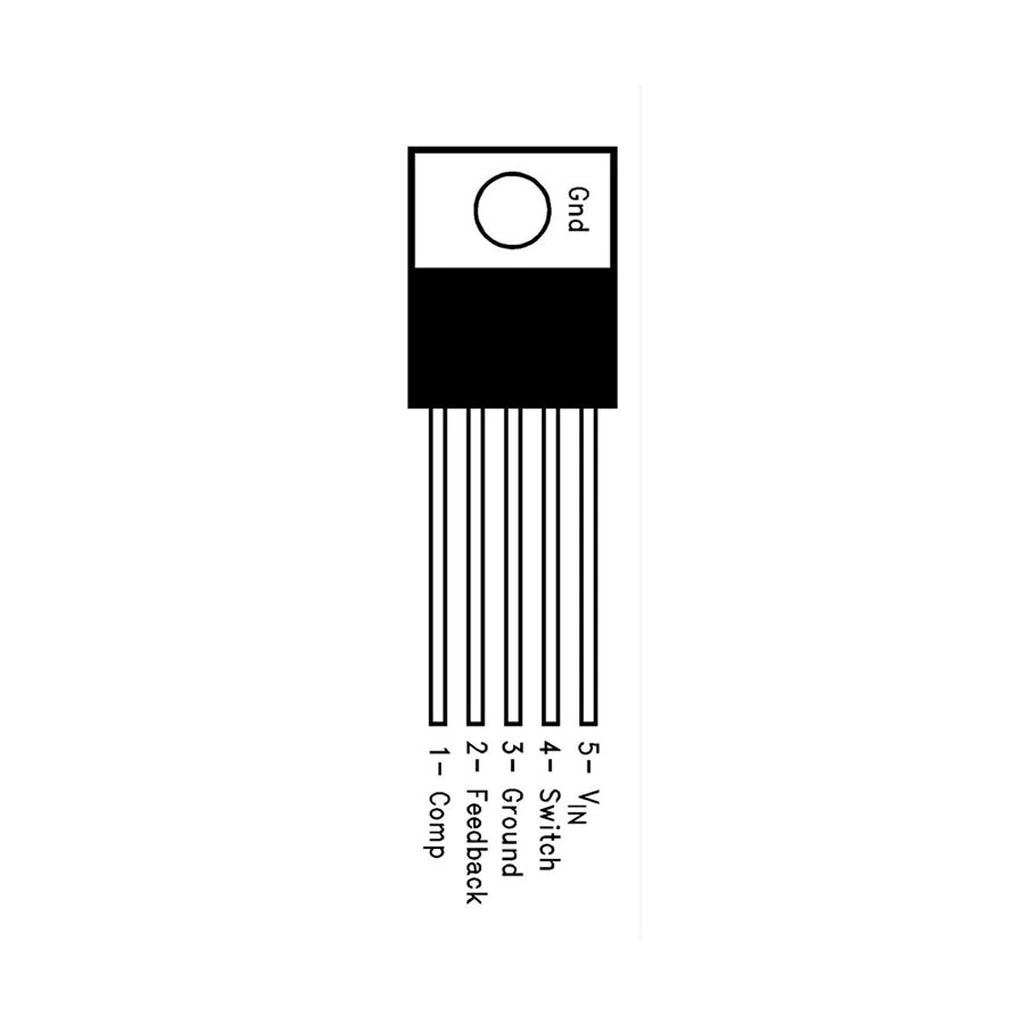

Pin Konfigürasyonu

TO-220-5 paketindeki LM2577 regülatörünün pin yerleşimi.

• Pin 1: Vin (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: Ground (Toprak)
• Pin 4: Feedback (FB)
• Pin 5: ON/OFF (Kontrol Pini)

Temel Devre Şeması

LM2577 regülatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x LM2577-ADJ Regülatör
• 1x 100µH/1A Güç Endüktörü (Toroid veya kalkanlı)
• 1x Schottky veya Ultrafast Diyot (1N5819, MBR360, MUR460 vb.)
• 1x 100µF/50V Giriş Kapasitörü (Elektrolitik)
• 1x 220µF/100V Çıkış Kapasitörü (Elektrolitik)
• 1x 0.1µF Seramik Bypass Kapasitörü
• 1x 1kΩ Direnç (R1)
• 1x Ayarlanabilir direnç (R2) - Çıkış voltajına göre hesaplanır

Temel Devre Bağlantıları:

1. Vin (Pin 1) - Giriş Güç Kaynağı (+) ve 100µF giriş kapasitörünün (+) ucu
2. GND (Pin 3) - Giriş Güç Kaynağı (-) ve giriş kapasitörünün (-) ucu
3. Output (Pin 2) - Endüktörün bir ucu
4. Endüktörün diğer ucu - Diyotun katodu ve çıkış kapasitörünün (+) ucu
5. Diyotun anodu - GND
6. Çıkış kapasitörünün (-) ucu - GND
7. Feedback (Pin 4) - R1 ve R2 dirençlerinin birleşim noktası
8. R1 - Çıkış (+) ile FB arasında
9. R2 - FB ile GND arasında
10. 0.1µF seramik kapasitörü Output (Pin 2) ile GND arasına bağlayın
11. ON/OFF (Pin 5) - GND'ye bağlanırsa sürekli açık

Çıkış Voltajı Hesaplama Formülü:

LM2577 ile istediğiniz çıkış voltajını ayarlamak için kullanılan formül:

Vout = 1.23V × (1 + R2/R1)

Yaygın çıkış voltajları için direnç değerleri (R1 = 1kΩ olarak):

• 5V için: R2 = 3.1kΩ
• 12V için: R2 = 8.8kΩ
• 24V için: R2 = 18.5kΩ
• 48V için: R2 = 38.2kΩ

Yüksek Voltaj Uygulamaları İçin Gelişmiş Devre

24V ve üzeri çıkış voltajları için ek önlemlerle geliştirilmiş devre tasarımı.

Ek Komponentler:

• 1x MUR460 veya UF4007 Ultra-hızlı Diyot (>200V dayanımlı)
• 1x 220µF/100V Yüksek Voltaj Kapasitörü (Çıkış)
• 1x 100nF/100V Seramik Kapasitör (Çıkış bypass)
• 1x TVS Diyot (çıkış voltajına uygun değerde)
• 1x 10kΩ/2W Çıkış bleeder direnci
• 1x Optocoupler (MOC3021 gibi) - yüksek voltaj izolasyonu için

Güvenlik Önlemleri:

• Sıfır Voltaj Koruma Devresi:
  • 1x 10kΩ pull-up direnci (ON/OFF pini için)
  • 1x 2N3904 veya 2N7000 transistör
  • 1x 10kΩ baz/gate direnci
  • 1x 1N4148 diyot
  • 1x 10µF kapasitör
• Çıkış Aşırı Voltaj Koruması:
  • Çıkış voltajından %20 yüksek değerli Zener diyot
  • TVS diyot (gerilim darbelerine karşı)

Endüktör Seçimi İpuçları

LM2577 için doğru endüktörün seçimi, özellikle yüksek voltaj uygulamalarında kritiktir.

• Endüktans Değeri:
  • 5-12V çıkış için: 100µH
  • 12-24V çıkış için: 150µH
  • 24V+ çıkış için: 220µH
  • Düşük giriş voltajlarında daha yüksek endüktans değeri verimlilik artırır
• Akım Kapasitesi:
  • Minimum 1A sürekli akım değerine sahip olmalı
  • Satürasyon akımı en az 2A olmalı
  • Yüksek voltaj uygulamaları için 3A+ değerli endüktörler tercih edin
• Yapı Tipi:
  • Toroid çekirdekli tiplerde daha düşük EMI ve daha iyi ısı dağılımı sağlar
  • Kalkanlı/manyetik ekranlı tipleri yüksek voltaj uygulamalarında tercih edin
  • Çekirdek malzemesi olarak ferrit veya toz demir tercih edin
  • Yüksek sıcaklık dayanımlı tiplerini seçin

PCB Tasarım Önerileri

LM2577 ile yapılan devrelerde PCB tasarımı, özellikle yüksek voltaj çıkışı için kritik öneme sahiptir.

• Güç Yolları ve İzolasyon:
  • Yüksek voltaj hatları için minimum 24 mil (0.6mm) iz genişliği
  • 24V+ çıkışlar için hatlar arası minimum 1.5mm izolasyon mesafesi
  • 45V+ çıkışlar için hatlar arası minimum 2.5mm izolasyon mesafesi
  • Çıkış izleri için 2oz bakır tercih edin
• Komponent Yerleşimi:
  • Anahtar düğümü bağlantılarını (Pin 2, endüktör, diyot) minimize edin
  • Giriş ve çıkış devrelerini fiziksel olarak ayrı tutun
  • Diyot ve endüktör yüksek sıcaklık üreteceğinden, hassas komponentlerden uzak yerleştirin
  • Çıkış kapasitörlerini diyota yakın konumlandırın
• Termal Yönetim:
  • Regülatör için soğutucu ekleyin, özellikle yüksek voltaj/akım uygulamalarında
  • Diyot altında geniş bakır alan oluşturun
  • Termal vialar ile ısı transferini iyileştirin
  • Yüksek voltaj uygulamalarında PCB'de yeterli havalandırma sağlayın
• EMI/Gürültü Kontrolü:
  • Giriş ve çıkış kapasitörlerini ilgili pinlere çok yakın yerleştirin
  • Anahtar düğümü alanını minimize ederek EMI yayılımını azaltın
  • 24V+ çıkışlarda PCB etrafında koruyucu kanal (guard trace) oluşturun
  • Yüksek voltaj uygulamalarında ekranlama yapın

Sorun Giderme ve İpuçları

LM2577 Ayarlanabilir Voltaj Regülatörü TO220 65V kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok veya Düşük: Giriş voltajını, endüktör ve diyot kalitesini kontrol edin, FB pin bağlantılarını doğrulayın
• Kararsız Çıkış Voltajı: Giriş kapasitörünü artırın, feedback dirençlerinin doğru değerde olduğunu kontrol edin
• Aşırı Isınma: Çıkış akımını azaltın, soğutucu ekleyin, verimli diyot ve endüktör kullanın
• Düşük Verimlilik: Endüktör ve diyot kalitesini iyileştirin, bağlantıları kısaltın
• Yüksek Çıkış Gürültüsü: Çıkış kapasitörünü artırın, LC filtre ekleyin, PCB düzenini iyileştirin

Yüksek Voltaj Uygulamaları İpuçları

24V ve üzeri çıkış voltajları için özel öneriler.

• Komponent Seçimi:
  • Yüksek voltaj dayanımlı diyot kullanın (MUR460, UF4007, MUR860)
  • Çıkış kapasitörü için en az 100V değerli, düşük ESR tipi seçin
  • Endüktör için yüksek izolasyonlu, 220µH değerinde model tercih edin
  • Yüksek watt değerli metal film dirençler kullanın (1/2W minimum)
• Güvenlik Önlemleri:
  • Devre kapalıyken çıkış kapasitörlerini boşaltmak için bleeder direnci ekleyin
  • Çıkışa TVS diyot ile gerilim darbesi koruması ekleyin
  • Çıkış kısa devre koruması için akım sınırlama devresi ekleyin
  • PCB'de konformal kaplama kullanarak nem ve toz koruması sağlayın
• İzolasyon ve EMI:
  • Yüksek voltaj hatları için yeterli PCB izolasyon mesafesi bırakın
  • Manyetik korumalı endüktör ve kapalı bir muhafaza kullanın
  • Düşük ESL çıkış kapasitörleri ile EMI azaltın
  • 45V+ çıkışlar için optocoupler ile kontrol izolasyonu sağlayın

Verimlilik Optimizasyonu

LM2577 ile maksimum verimlilik elde etmek için öneriler.

• Komponent Kalitesi:
  • Düşük DCR endüktör (<0.2Ω) seçimi enerji kaybını azaltır
  • Düşük ileri voltaj düşüşlü Schottky diyot kullanın (≤0.5V)
  • Düşük ESR çıkış kapasitörleri verimliliği artırır
  • Yüksek voltaj uygulamalarında ultra-hızlı diyotlar tercih edin
• Devre Optimizasyonu:
  • Akım taşıyan bağlantıları mümkün olduğunca kısa ve kalın yapın
  • Yüksek giriş voltajı ile çalışırken daha düşük endüktans değeri kullanabilirsiniz
  • Çıkış akımını gereksinimlerinize göre sınırlayın
  • Giriş voltajınıza uygun endüktör değeri seçin
• Çalışma Koşulları:
  • ON/OFF pini ile kullanılmadığında kapatarak batarya ömrünü uzatın
  • Aşırı ısınmayı önlemek için yeterli havalandırma sağlayın
  • Çalışma sıcaklığı düşük tutulduğunda verimlilik artar
  • Yüksek akım gerektiren yükleri kısa süreli kullanmaya özen gösterin

Özel Uygulama İpuçları

Farklı uygulama senaryoları için pratik öneriler.

• Batarya ile Çalışan Uygulamalar:
  • Düşük batarya koruması ekleyin (komparatör ile ON/OFF kontrol)
  • Li-Ion bataryalar için 3.0V altında kapatan koruma devresi tasarlayın
  • Yüksek verimlilik için düşük güç gerektiren yükler tercih edin
  • Gerektiğinde otomatik kapanma için zamanlayıcı devresi ekleyin
• LED Sürücü Uygulamaları:
  • Sabit akım için çıkışa akım algılama direnci ekleyin
  • LM317 ile akım sınırlama devresi oluşturabilirsiniz
  • Parlaklık kontrolü için PWM ile ON/OFF pinini kontrol edin
  • LED koruması için akım sınırlama ekleyin
• Çok Çıkışlı Güç Kaynakları:
  • Birden fazla çıkış için sekonder regülatörler ekleyin
  • İzolasyon gerektiren uygulamalarda transformatör kullanın
  • Negatif voltaj için ek diyot ve kapasitör devresi ekleyin
  • Birden fazla voltaj için tek bir LM2577 ile en yüksek voltajı üreterek sekonder devreleri besleyin

Paket İçeriği

• LM2577 Ayarlanabilir Voltaj Regülatörü TO220 65V
