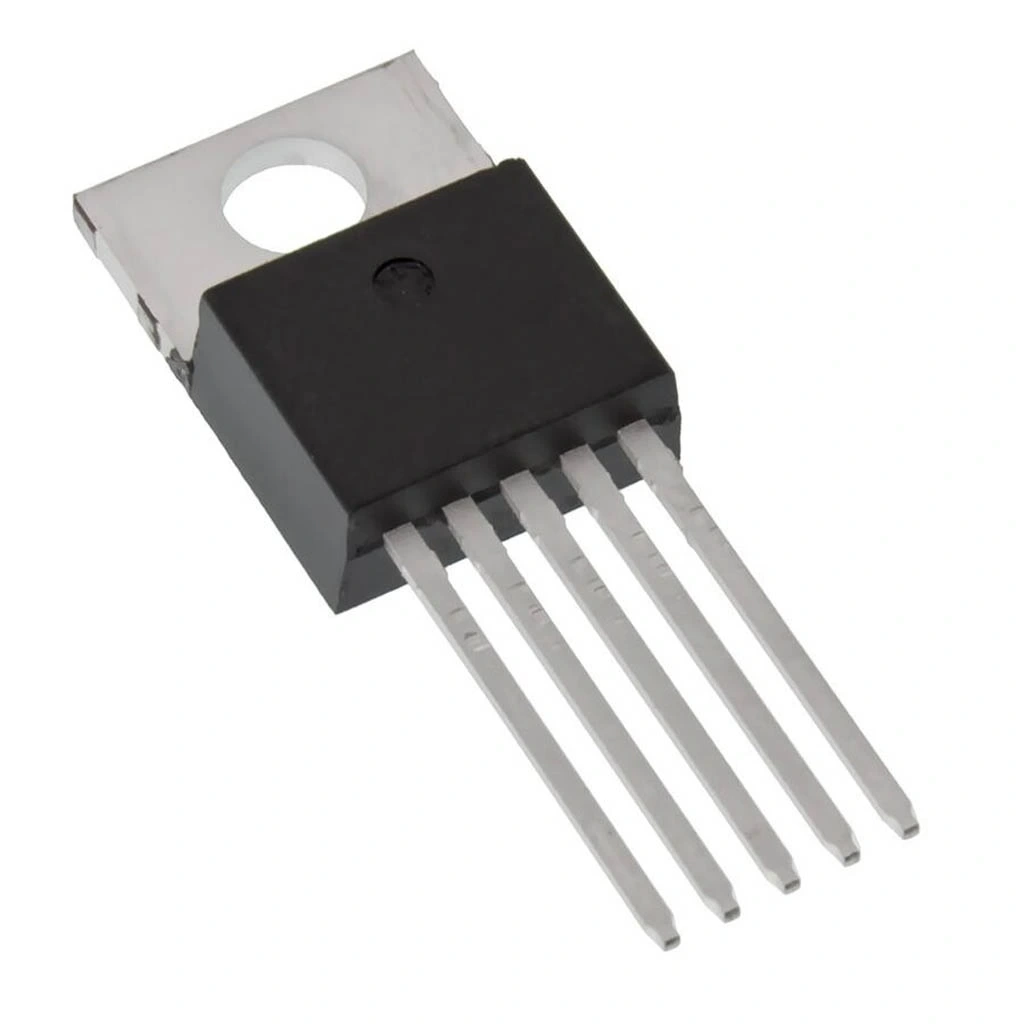

LM2576HVT 5V 3A Voltaj Regülatörü To-220-5

LM2576HVT-5V 3A Voltaj Regülatörü TO-220-5

LM2576HVT-5V, 60V'a kadar giriş voltajlarını kabul edip sabit 5V çıkış sağlayan yüksek performanslı adım düşürücü (buck) anahtarlamalı voltaj regülatörüdür. HV (High Voltage) modeliyle standart LM2576 versiyonundan ayrılan bu entegre, özellikle yüksek giriş voltajlı uygulamalarda ve zorlu endüstriyel ortamlarda ideal çözüm sunar.

TO-220-5 paketinde sunulan bu güç entegresi, 3A sürekli çıkış akımı kapasitesi ve 52kHz sabit anahtarlama frekansı ile çalışır. Dahili anahtarlama transistörü, akım sınırlama ve termal koruma özellikleriyle güvenli çalışma sağlayan LM2576HVT-5V, minimum harici komponent gereksinimi ile kararlı 5V güç kaynağı tasarımını kolaylaştırır.

Sağlam yapısı ve geniş çalışma koşulları toleransıyla öne çıkan entegreler ailesinin bu üyesi, yüksek endüstriyel standartlara uygun tasarımlar için geliştirilmiştir. Elektronik komponentler arasında yer alan LM2576HVT-5V, 48V sistemler, otomotiv uygulamaları ve zorlu koşullarda çalışan ekipmanlarda güvenilir 5V besleme sağlar.

---

Teknik Özellikler

LM2576HVT-5V 3A Voltaj Regülatörü TO-220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Ürün Serisi: LM2576HV
• Model: LM2576HVT-5.0
• Regülatör Tipi: Anahtarlamalı (Buck Converter)
• Çıkış Voltajı: 5.0V (Sabit)
• Maksimum Çıkış Akımı: 3A
• Giriş Voltaj Aralığı: 7V - 60V
• Minimum Giriş Voltajı: 7V (Vout + 2V)
• Maksimum Giriş Voltajı: 60V
• Çıkış Voltaj Toleransı: ±4% (max)
• Anahtarlama Frekansı: 52kHz (±10%)
• Line Regulation: 0.5% (tipik)
• Load Regulation: 1% (tipik)
• Verimlilik: %77-88 (tipik, yük durumuna göre)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Güç Dağılımı: 1.9W (dahili, 25°C'de)
• Paket Tipi: TO-220-5
• Montaj Tipi: Through Hole
• Pin Sayısı: 5
• ON/OFF Kontrol: Evet, düşük güç kapatma modu
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Current Limit: 4.5A (tipik)
• Quiescent Current: 5mA (tipik)
• Shutdown Current: 50µA (max)
• Çıkış Dalgalanması: <50mV (tipik, tam yükte)
• Ripple Rejection: 70dB (tipik)
• Dahili Anahtarlama Transistörü: 4.5A Akım Kapasitesi
• Termal Direnç (Junction-to-Case): 2°C/W
• RoHS Uyumluluğu: Evet
• Boyutlar: 10mm x 15mm x 4.5mm (yaklaşık, tab hariç)

---

Kullanım Alanları

LM2576HVT-5V 3A Voltaj Regülatörü TO-220-5'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüksek Voltaj Sistemleri

• 48V telekomünikasyon sistemleri
• 36V endüstriyel güç kaynakları
• Güneş enerjisi sistemleri
• 24-48V batarya sistemleri
• Dağıtık güç sistemleri

Otomotiv Uygulamaları

• 24V ağır vasıta elektrik sistemleri
• Araç içi cihaz ve ekipmanlar
• Elektrikli araç yardımcı sistemleri
• Akıllı şarj cihazları
• Araç içi multimedya ve navigasyon sistemleri

Endüstriyel Kontrol Sistemleri

• PLC ve otomasyon ekipmanları
• Motor sürücü kontrol devreleri
• Sensör besleme üniteleri
• Fabrika otomasyon sistemleri
• Endüstriyel IoT cihazları

Askeri ve Profesyonel Ekipmanlar

• Saha iletişim cihazları
• Dayanıklı elektronik sistemler
• Test ve ölçüm ekipmanları
• Askeri güç kaynakları
• Güvenlik sistemleri

Telekom Ekipmanları

• Baz istasyonu yardımcı sistemleri
• Ağ altyapı ekipmanları
• Kesintisiz güç kaynakları
• RF güç sistemleri
• Yedek güç üniteleri

---

Avantajlar ve Özellikler

LM2576HVT-5V 3A Voltaj Regülatörü TO-220-5'in sağladığı avantajlar ve çözümler.

• Geniş Giriş Aralığı: 7V-60V arası çalışabilme esnekliği
• Yüksek Verimlilik: %77-88 verimlilikle düşük ısı üretimi
• Sabit 5V Çıkış: Hassas dijital devreler için kararlı besleme
• Yüksek Çıkış Akımı: 3A sürekli çıkış akımı kapasitesi
• Dahili Korumalar: Termal kapatma ve akım sınırlama özellikleri
• Minimum Harici Komponent: Endüktör, diyot ve kapasitörler dışında ekstra devre gerektirmez
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası kullanım
• TO-220 Paketi: Kolay montaj ve soğutma imkanı
• ON/OFF Kontrolü: Güç tasarrufu için kontrol pini
• Düşük Çıkış Dalgalanması: <50mV ripple ile temiz 5V çıkış

---

Devre Tasarımı ve Uygulama

LM2576HVT-5V 3A Voltaj Regülatörü TO-220-5'in devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

TO-220-5 paketindeki LM2576HVT-5V regülatörünün pin yerleşimi.

• Pin 1: Vin (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: Ground (Toprak)
• Pin 4: Feedback (5V sabit model için dahili olarak bağlı)
• Pin 5: ON/OFF (Kontrol Pini)

Temel Devre Şeması

LM2576HVT-5V regülatörü için temel uygulama devresi.

Gerekli Komponentler:

• 1x LM2576HVT-5V Regülatör
• 1x 100µH/3A Güç Endüktörü (Toroid veya kalkanlı)
• 1x 1N5824 veya MUR460 Schottky/Ultra-hızlı Diyot (3A veya daha fazla, 60V min)
• 1x 100µF/100V Giriş Kapasitörü (Elektrolitik)
• 1x 1000µF/10V Çıkış Kapasitörü (Elektrolitik)
• 1x 0.1µF Seramik Bypass Kapasitörü

Temel Devre Bağlantıları:

1. Vin (Pin 1) - Giriş Güç Kaynağı (+)
2. GND (Pin 3) - Giriş Güç Kaynağı (-)
3. Output (Pin 2) - Endüktörün bir ucu
4. Endüktörün diğer ucu - Diyotun katodu ve çıkış kapasitörünün (+) ucu
5. Diyotun anodu - GND
6. Çıkış kapasitörünün (-) ucu - GND
7. 0.1µF seramik kapasitörü çıkış kapasitörüne paralel olarak bağlayın
8. ON/OFF (Pin 5) - GND'ye bağlanırsa sürekli açık kalır

Yüksek Voltaj Uygulamaları İçin Gelişmiş Devre

48V ve üzeri giriş voltajları için ek önlemlerle geliştirilmiş devre.

Ek Komponentler:

• 1x 70V TVS Diyot (Aşırı Gerilim Koruması)
• 1x 3A Hızlı Sigorta
• 1x 1N4007 Ters Polarite Koruma Diyotu
• 1x 10µH Giriş Filtre Endüktörü
• 2x 47µF/100V Paralel Giriş Kapasitörü
• 1x 0.1µF/100V Seramik Giriş Bypass Kapasitörü
• 1x 22µH/3A Çıkış Filtre Endüktörü
• 1x 470µF/10V Ek Çıkış Kapasitörü

Giriş Koruması ve Filtreleme:

• Ters Polarite Koruması:
  • 1N4007 diyot giriş hattı ile seri bağlanır
  • Alternatif olarak P-MOSFET ile daha verimli koruma sağlanabilir
• Aşırı Gerilim Koruması:
  • TVS diyot giriş ve toprak arasına paralel bağlanır
  • Load dump ve gerilim darbelerine karşı koruma sağlar
• EMI/RFI Filtresi:
  • 10µH endüktör ve 0.1µF seramik kapasitör pi-filtresi oluşturur
  • Yüksek frekanslı gürültüyü bastırır

PCB Tasarım Önerileri

LM2576HVT-5V ile yapılan devrelerde PCB tasarımı için öneriler.

• Güç Yolları:
  • Minimum 24 mil (0.6mm) iz genişliği kullanın (3A için)
  • Yüksek akım hatları için 40 mil (1mm) veya daha geniş önerilir
  • 1oz bakır kalınlığı minimum gereksinimdir, 2oz tercih edilir
  • Yüksek voltaj hatları için izolasyon mesafelerine dikkat edin
• Komponent Yerleşimi:
  • Anahtar düğümü (Output-endüktör-diyot üçgeni) alanını minimize edin
  • Giriş kapasitörünü Vin ve GND pinlerine çok yakın yerleştirin
  • Diyodu iyi soğutma sağlayacak şekilde konumlandırın
  • Endüktör, diyot ve çıkış kapasitörünü birbirine yakın yerleştirin
• Termal Tasarım:
  • Yüksek giriş voltajlarında regülatör daha fazla ısınır
  • 2A ve üzeri akımlarda soğutucu kullanımı tavsiye edilir
  • PCB'de geniş toprak düzlemi oluşturun
  • Diyot için de termal alan oluşturun
• EMI/Gürültü Kontrolü:
  • Giriş ve çıkış filtrelerini doğru konumlandırın
  • Yüksek voltaj giriş hatlarını hassas sinyal hatlarından uzak tutun
  • Dijital ve analog topraklama ayrımına dikkat edin
  • Yüksek voltaj uygulamalarında yıldız topraklama kullanın

---

Sorun Giderme ve İpuçları

LM2576HVT-5V 3A Voltaj Regülatörü TO-220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok: Giriş voltajını kontrol edin (min. 7V olmalı), ON/OFF pin durumunu doğrulayın
• Düşük Çıkış Voltajı: Yük akımını ölçün, endüktör ve diyot kalitesini kontrol edin
• Aşırı Isınma: Yüksek giriş voltajı, yük akımı fazla, soğutucu ekleyin, ısı dağılımını iyileştirin
• Yüksek Çıkış Gürültüsü: Kapasitörleri artırın, LC filtre ekleyin, PCB düzenini optimize edin
• Kararsız Çalışma: Giriş/çıkış kapasitörlerini değiştirin, giriş voltajı düşüşlerini kontrol edin

Yüksek Voltaj Uygulamaları İpuçları

48V ve üzeri giriş voltajları ile çalışırken dikkat edilmesi gerekenler.

• Komponent Seçimi:
  • Giriş kapasitörleri için minimum 100V gerilim dayanımı
  • Schottky diyot yerine Ultra-hızlı diyot tercih edin (MUR460 veya UF5408)
  • Tüm giriş bileşenlerinin minimum 75V dayanımlı olduğundan emin olun
  • Daha büyük endüktör değeri (150-220µH) kullanmayı düşünün
• Güvenlik Önlemleri:
  • PCB'de yeterli izolasyon mesafeleri bırakın
  • Ters polarite ve aşırı gerilim koruması ekleyin
  • Açık devre koruma devreleri ekleyin
  • 50V+ sistemlerde sigorta kullanımı zorunludur
• Termal Yönetim:
  • 48V girişlerde soğutucu kullanımı gereklidir
  • Termal iletkenliği artırmak için termal macun kullanın
  • Yeterli havalandırma sağlayın
  • Yük akımını giriş voltajına göre sınırlandırın

Otomotiv ve Endüstriyel Ortamlar İçin İpuçları

Zorlu çalışma koşullarında LM2576HVT-5V'nin güvenli kullanımı için tavsiyeler.

• Load Dump (Gerilim Darbeleri) Koruması:
  • 72V ve üzeri TVS diyot kullanın
  • MOV (Metal Oksit Varistör) ekleyin
  • Seri direnç ile akım sınırlama yapın
  • RC snubber devresi ekleyin
• EMI/RFI Azaltma:
  • Çift katlı filtre kullanın (LC+RC)
  • Ferrit boncuk veya common-mode şok ekleyin
  • Metal muhafaza içine alarak ekranlama yapın
  • PCB'de EMI azaltma teknikleri uygulayın
• Titreşim ve Mekanik Dayanım:
  • Soğutucuyu sağlam sabitleyin
  • Büyük komponentleri ilave destek ile monte edin
  • Konektörlerde kilitleme mekanizması kullanın
  • Endüstriyel sınıf PCB malzemesi tercih edin

Verimlilik Optimizasyonu

LM2576HVT-5V ile maksimum verimlilik elde etmek için öneriler.

• Komponent Seçimi:
  • Düşük DCR endüktör (<0.1Ω) tercih edin
  • Düşük ileri voltaj düşüşlü diyot seçin
  • Düşük ESR çıkış kapasitörleri kullanın
  • Yüksek verimli manyetik malzemeden yapılmış endüktör kullanın
• Giriş Voltajı Optimizasyonu:
  • Mümkün olan en düşük giriş voltajını kullanın (min. 7V)
  • 24V ve üzeri girişlerde verimlilik %80'in altına düşer
  • 48V girişlerde verimlilik %70-75 civarındadır
  • Çok yüksek giriş/çıkış oranında daha büyük endüktör kullanın
• Soğutma ve Termal Tasarım:
  • Verimlilik arttıkça ısı üretimi azalır
  • İyi termal yönetim ile daha yüksek akımlar elde edilebilir
  • Regülatör tabını geniş bakır alana lehimleyin
  • Yüksek verimlilik için doğru soğutma şarttır

---

Paket İçeriği

• LM2576HVT-5V 3A Voltaj Regülatörü TO-220-5

---
