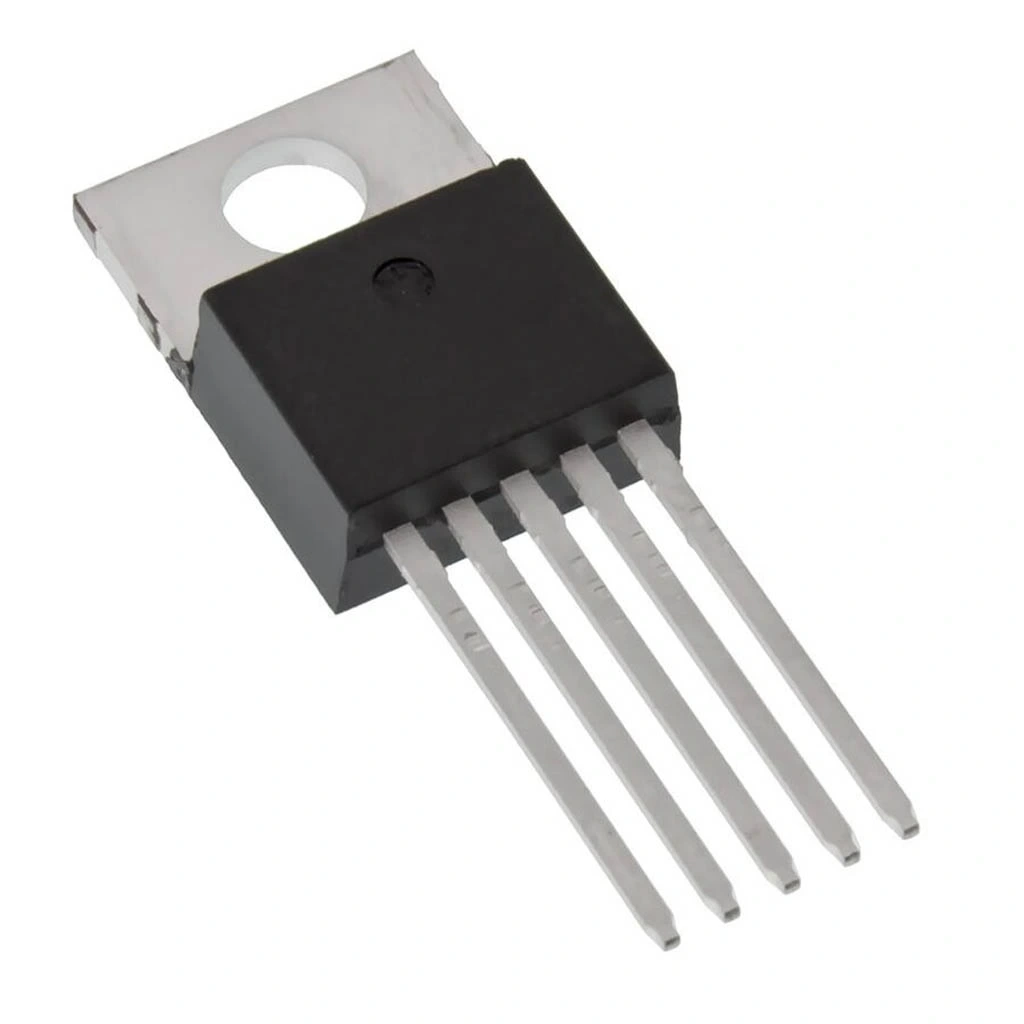

LM2575T 5V 1A Voltaj Regülatörü To-220-5

LM2575T-5.0 1A Voltaj Regülatörü TO-220-5

LM2575T-5.0, Texas Instruments tarafından üretilen 1A çıkış akımı kapasitesine sahip 5V sabit çıkış voltajlı adım düşürücü (buck) anahtarlamalı regülatördür. TO-220-5 paketinde sunulan bu entegre, 4V-40V arası geniş bir giriş voltaj aralığında çalışabilme esnekliği sağlar.

Sabit 52kHz anahtarlama frekansı ile çalışan ve minimum harici komponent gereksinimi ile devre tasarımını basitleştiren bu güç entegresi, ısı kaybını azaltan yüksek verimlilik değerleri ve dahili koruma özellikleri sunar.

Akım sınırlama, termal koruma ve frekans kompanzasyonu gibi dahili özellikleriyle kullanım kolaylığı sağlayan entegreler arasında yer alan LM2575T-5.0, elektronik komponentler arayan mühendisler için kompakt ve güvenilir bir 5V güç kaynağı çözümüdür.

---

Teknik Özellikler

LM2575T-5.0 1A Voltaj Regülatörü TO-220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments
• Ürün Serisi: LM2575
• Model: LM2575T-5.0
• Regülatör Tipi: Anahtarlamalı, Adım Düşürücü (Buck Converter)
• Çıkış Voltajı: 5V (Sabit)
• Çıkış Voltaj Toleransı: ±4% (maksimum)
• Maksimum Çıkış Akımı: 1A
• Giriş Voltaj Aralığı: 4V - 40V
• Minimum Giriş Voltajı: 7V (önerilen)
• Maksimum Giriş Voltajı: 40V
• Anahtarlama Frekansı: 52kHz (±10%)
• Line Regulation: 0.5% (tipik)
• Load Regulation: 1.5% (tipik)
• Verimlilik: %77-88 (tipik, yük durumuna göre)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Güç Dağılımı: 1.0W (dahili, 25°C'de)
• Paket Tipi: TO-220-5
• Montaj Tipi: Through-hole (Delikli)
• Pin Sayısı: 5
• ON/OFF Kontrol: Var
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Current Limit: 1.5A (tipik)
• Quiescent Current: 5mA (tipik)
• Shutdown Current: 50µA (tipik)
• Çıkış Dalgalanması: <50mV (tipik, tam yükte)
• Dahili Anahtarlama Transistörü: 1.5A Akım Kapasitesi, 65V
• Feedback Voltajı: 5V (dahili ayarlanmış, sabit)
• Termal Direnç (Junction-to-Case): 5°C/W
• RoHS Uyumluluğu: Evet
• Boyutlar: 10mm x 9mm x 4.5mm (yaklaşık)

---

Kullanım Alanları

LM2575T-5.0 1A Voltaj Regülatörü TO-220-5'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Genel Elektronik Sistemler

• 5V mikrodenetleyici besleme devreleri
• Arduino ve benzeri geliştirme kartları
• TTL/CMOS lojik devre beslemeleri
• Sensör modülleri güç kaynakları
• Veri iletişim modülleri

Endüstriyel Kontrol Sistemleri

• PLC ve DCS sistemleri
• Motor kontrolörleri
• Sensör arayüzleri
• Endüstriyel IoT cihazları
• Kontrol panel beslemeleri

Hobi ve Prototip Projeler

• Lipo/Li-ion batarya beslemeli projeler
• Taşınabilir cihazlar
• LED sürücü devreleri
• Robotik kontrol sistemleri
• Radyo kontrollü modeller

Otomotiv Elektronik Sistemleri

• 12V/24V araç sistemlerinden 5V üretimi
• Yardımcı kontrol üniteleri
• Gösterge panelleri
• Sensör sistemleri
• Aydınlatma kontrolörleri

Güç Dönüştürme Uygulamaları

• Çok voltajlı güç kaynakları
• 12V, 24V veya 36V sistemlerden 5V üretimi
• Alternatif enerji sistemleri
• Batarya yönetim sistemleri
• UPS ve yedek güç sistemleri

---

Avantajlar ve Özellikler

LM2575T-5.0 1A Voltaj Regülatörü TO-220-5'in sağladığı avantajlar ve çözümler.

• Geniş Giriş Voltaj Aralığı: 4V-40V arası çalışma esnekliği
• Yüksek Verimlilik: %77-88 verimlilikle düşük ısı üretimi
• Sabit 5V Çıkış: Ayarlama gerektirmeyen kararlı çıkış voltajı
• TO-220 Paketi: Kolay montaj ve iyi termal performans
• Soğutucu Bağlama Kolaylığı: Standart soğutucularla uyumluluk
• Minimum Harici Komponent: Sadece 4-5 harici komponentle çalışma
• Dahili Korumalar: Termal ve aşırı akım korumaları
• ON/OFF Kontrolü: Uzaktan açma/kapama imkanı
• 1A Sürekli Çıkış: Birçok uygulamaya yeterli akım kapasitesi
• Düşük Quiescent Akımı: Batarya uygulamaları için verimli

---

Devre Tasarımı ve Uygulama

LM2575T-5.0 1A Voltaj Regülatörü TO-220-5'in devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

TO-220-5 paketindeki LM2575T-5.0 regülatörünün pin yerleşimi.

• Pin 1: Vin (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: Ground (Toprak)
• Pin 4: Feedback (dahili olarak bağlı)
• Pin 5: ON/OFF (Kontrol Pini)

Temel Devre Şeması

LM2575T-5.0 regülatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x LM2575T-5.0 Regülatör
• 1x 100µH/1A+ Güç Endüktörü
• 1x 1N5819 veya SB160 Schottky Diyot (1A min, 40V min)
• 1x 47µF/50V Giriş Kapasitörü (Elektrolitik)
• 1x 330µF/10V Çıkış Kapasitörü (Elektrolitik)
• 1x 0.1µF Seramik Bypass Kapasitörü

Temel Devre Bağlantıları:

1. Vin (Pin 1) - Giriş Güç Kaynağı (+)
2. GND (Pin 3) - Giriş Güç Kaynağı (-)
3. Output (Pin 2) - Endüktörün bir ucu
4. Endüktörün diğer ucu - Diyotun katodu ve çıkış kapasitörünün (+) ucu
5. Diyotun anodu - GND
6. Çıkış kapasitörünün (-) ucu - GND
7. ON/OFF (Pin 5) - GND'ye bağlanırsa sürekli açık
8. 0.1µF seramik kapasitörü çıkış kapasitörüne paralel olarak bağlayın

PCB Tasarım Önerileri

LM2575T-5.0 regülatörü için PCB tasarım önerileri.

• Termal Yönetim:
  • Regülatörün metal sırtı için geniş bakır alan
  • Gerektiğinde soğutucu montaj deliği açın
  • Yüksek ısıya dayanıklı PCB malzemesi kullanın
  • Regülatör etrafında hava akışı sağlayın
• Komponent Yerleşimi:
  • Anahtar düğümü (Output-endüktör-diyot) bağlantıları kısa tutun
  • Giriş kapasitörünü Vin ve GND pinlerine çok yakın yerleştirin
  • Çıkış filtrelemesini yük tarafına yakın konumlandırın
  • GND hatlarını kalın tasarlayın
• EMI Azaltma:
  • Anahtarlama düğümünü (Output pini) kısa tutun
  • Endüktör etrafında boşluk bırakın
  • Giriş ve çıkış filtre kapasitörleri ekleyin
  • Hassas devreler için ayrı bölge oluşturun

Çalışma Modları ve Kontrol

LM2575T-5.0'ın çalışma modları ve kontrol seçenekleri.

Sürekli Çalışma:

• ON/OFF pinini GND'ye bağlayın
• 7V ve üzeri giriş voltajlarında tam regulasyon
• Quiescent akımı: ~5mA
• Tam yük altında maksimum çalışma sıcaklığını hesaba katın

ON/OFF Kontrolü:

• Logic High (>1.4V): Regülatör kapalı
• Logic Low (<0.6V): Regülatör açık
• Transistör veya açık kolektör çıkışı ile kontrol
• 10kΩ pull-up direnci ile varsayılan durumu ayarlama

Mikroişlemci Kontrolü:

• MCU pini ile ON/OFF kontrol
• Güç tasarrufu için periyodik açma/kapama
• Akıllı güç yönetimi algoritmaları
• Batarya seviyesine göre otomatik kontrol

Düşük Güç Uygulamaları:

• Düşük yüklerde standby modu
• Batarya ömrünü uzatan güç yönetimi
• Shutdown akımı: ~50µA
• Sensör beslemesi gibi aralıklı çalışma gerektiren uygulamalar

---

Sorun Giderme ve İpuçları

LM2575T-5.0 1A Voltaj Regülatörü TO-220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Düşük: Giriş voltajının 7V'un üzerinde olduğunu kontrol edin, endüktör değerini doğrulayın
• Aşırı Isınma: Soğutucu ekleyin, giriş voltajını azaltın, çıkış akımının 1A'i geçmediğinden emin olun
• Gürültülü Çıkış: Çıkışa ilave filtreleme ekleyin, bypass kapasitörlerini arttırın, kalkanlı endüktör kullanın
• Kararsız Çalışma: Giriş ve çıkış kapasitörlerini kontrol edin, komponentlerin yerleşimini iyileştirin
• Yüksek Dalgalanma: Çıkış kapasitörünü arttırın, düşük ESR kapasitör kullanın, endüktör değerini yükseltin

Termal Yönetim İpuçları

LM2575T-5.0 regülatörü için etkili termal yönetim önerileri.

• Soğutucu Seçimi:
  • TO-220 uyumlu soğutucu kullanın
  • 500mA üzeri yüklerde soğutucu önerilir
  • Termal macun veya ped kullanmayı unutmayın
  • Soğutucuyu güvenli şekilde sabitleyin
• PCB Tasarım İyileştirmeleri:
  • Geniş bakır alanlar oluşturun
  • PCB üzerinde delikler açarak hava akışı sağlayın
  • Yüksek ısı üreten diğer komponentlerden uzak tutun
  • Çift taraflı PCB'lerde termal vialar kullanın
• Yüksek Ortam Sıcaklıkları:
  • Çıkış akımını azaltın (derating)
  • Giriş voltajını optimize edin
  • Aktif soğutma (fan) düşünün
  • Kapalı muhafazalarda havalandırma sağlayın

Batarya Uygulamaları İpuçları

LM2575T-5.0 ile batarya beslemeli sistemler için öneriler.

• Verimlilik Optimizasyonu:
  • Düşük ESR çıkış kapasitörleri kullanın
  • Düşük ileri voltaj düşümlü Schottky diyot seçin
  • Düşük DCR endüktör tercih edin
  • Gereksiz zamanlarda ON/OFF kontrol ile kapatın
• Batarya Koruma:
  • Düşük voltaj kesme devresi ekleyin
  • Aşırı deşarj koruması düşünün
  • Ters polarite koruması ekleyin
  • Yumuşak başlatma (soft-start) devresi kullanın
• Voltaj Düşüm Yönetimi:
  • Minimum 7V giriş voltajı gereksinimini hesaba katın
  • Batarya boşalma eğrisini göz önünde bulundurun
  • Gerekirse boost-buck (SEPIC) topolojisi düşünün
  • Minimum çalışma voltajında alarm ekleyebilirsiniz

Alternatif Devre Konfigürasyonları

LM2575T-5.0 ile farklı uygulama devreleri.

Düşük Gürültülü 5V Kaynağı:

• Çıkışa LC filtresi ekleyin
• Regülatör çıkışına 7805 lineer regülatör eklenebilir
• Pi-filtre (C-L-C) devresi ile EMI azaltma
• Metal muhafaza veya ekranlama kullanın

Uzaktan Kontrollü Güç Kaynağı:

• ON/OFF pinine transistör sürücü devresi
• Optokuplör ile izolasyonlu kontrol
• Geciktirmeli (delayed) başlatma devresi
• Güç sekansı kontrolü

Batarya Destekli Sistem:

• Ana güç kesilince otomatik bataryaya geçiş
• Schottky diyot ile OR'lanmış güç girişleri
• Düşük batarya uyarı sistemi
• Akıllı şarj kontrolü entegrasyonu

---

Paket İçeriği

• LM2575T-5.0 1A Voltaj Regülatörü TO-220-5

---
