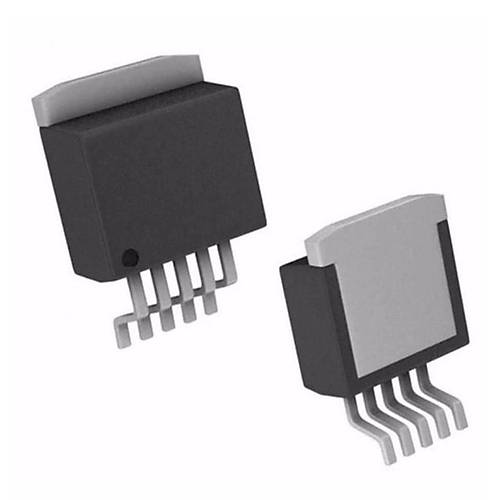

LM2575SX-12-NOPB 12V 1A SMD Voltaj Regülatörü
LM2575SX-12-NOPB, yüzey montaj (SMD) paketinde sunulan yüksek verimli ve kullanımı kolay step-down anahtarlamalı voltaj regülatörüdür. 12V sabit çıkış voltajı ve 1A sürekli çıkış akımı sunan bu entegre, geniş 15V-40V giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı ile saat gürültüsünü azaltır ve verimli tasarımlar sağlar.
%77'ye varan verimlilik sunan bu güç entegreleri ürünü, minimum harici komponent gereksinimi ile devre boyutunu optimize eder. NOPB (kurşunsuz) sürümü çevresel uyumluluğu artırırken, dahili termal koruma ve akım sınırlama özellikleri ile güvenli çalışma garanti eder.
12V besleme gerektiren devreler ve sensörler için ideal olan bu regülatör, entegreler dünyasında güvenilir ve istikrarlı bir güç çözümü sunar. SMD paketi sayesinde daha kompakt PCB tasarımları mümkün olurken, diğer elektronik komponentler ile uyumlu şekilde çalışır.
Teknik Özellikler
LM2575SX-12-NOPB 12V 1A SMD Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.
- Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
- Model: LM2575SX-12-NOPB
- Üretici: Texas Instruments / National Semiconductor
- Paket Tipi: TO-263-5 (SMD)
- Sabit Çıkış Voltajı: 12.0V (±4%)
- Giriş Voltaj Aralığı: 15V - 40V
- Maksimum Çıkış Akımı: 1A
- Anahtarlama Frekansı: 52kHz (sabit)
- Verimlilik: %77'ye kadar (tipik)
- Dahili Anahtarlama Transistörü: 1.0A kapasiteli
- Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Termal Direnç (Junction-to-Case): 2°C/W
- Hat Regülasyonu: 0.5% (tipik)
- Yük Regülasyonu: 1.0% (tipik)
- Quiescent Akımı: 5mA (tipik)
- Dropout Voltajı: ~3.0V @ 1A
- Çıkış Gürültüsü: 150mV p-p (tipik)
- ON/OFF Kontrol: TTL/CMOS uyumlu
- RoHS Uyumluluğu: Evet (NOPB)
Kullanım Alanları
LM2575SX-12-NOPB 12V 1A SMD Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
12V Elektronik Sistemler
- Endüstriyel sensör beslemeleri
- Röle kontrol devreleri
- Otomotiv elektronik sistemleri
- 12V LED aydınlatma
- Motorlu kontrol devreleri
Endüstriyel Uygulamalar
- 24V endüstriyel beslemeden 12V üretimi
- PLC ve otomasyon ekipmanları
- DIN ray güç kaynakları
- Proses kontrol cihazları
- Ölçüm ve test ekipmanları
Telekomünikasyon ve Veri Sistemleri
- Telekomünikasyon ekipmanları
- Veri merkezleri yardımcı güç devreleri
- Kablosuz iletişim sistemleri
- Anten güçlendiricileri
- Şebeke beslemelerinden 12V dönüşümü
Avantajlar ve Özellikler
LM2575SX-12-NOPB 12V 1A SMD Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.
- Sabit 12V Çıkış: Endüstriyel ve otomasyon sistemleri için ideal
- Geniş Giriş Aralığı: 15V-40V çalışma voltajı
- Kararlı Akım Çıkışı: 1A sürekli çıkış akımı
- Yüksek Verimlilik: %77'ye varan enerji tasarrufu
- SMD Paket: Düşük profil ve alan tasarrufu
- Az Harici Komponent: Sadece 4 harici eleman gerektirir
- Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
- Akım Sınırlama: Kısa devre ve aşırı yüke karşı koruma
- NOPB (Kurşunsuz): RoHS uyumlu çevre dostu paket
- Düşük Gürültü: Sabit 52kHz anahtarlama frekansı
Devre Tasarımı ve Kullanım
LM2575SX-12-NOPB 12V 1A SMD Voltaj Regülatörü'nün devre tasarımında kullanımı hakkında bilgiler.
İpucu: PCB'de termal via'lar kullanarak regülatörün termal performansını artırın.

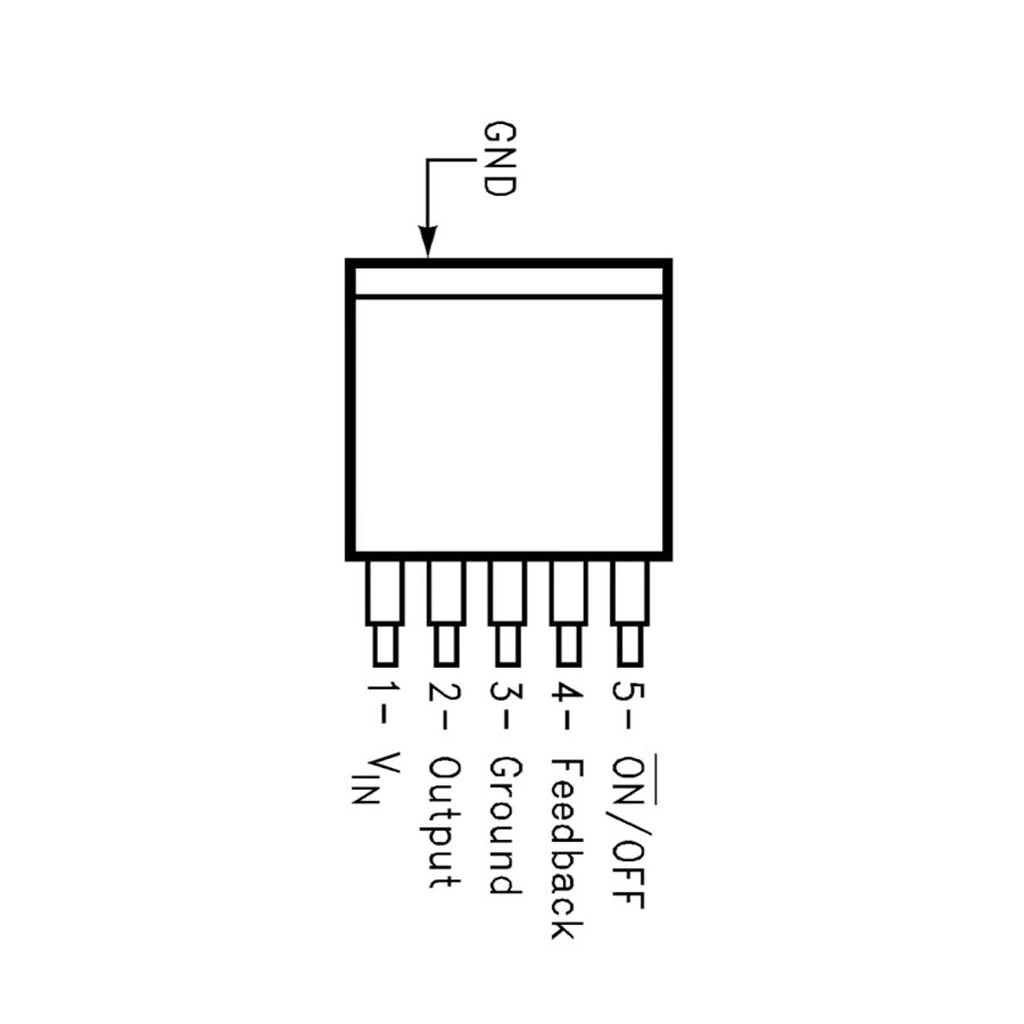

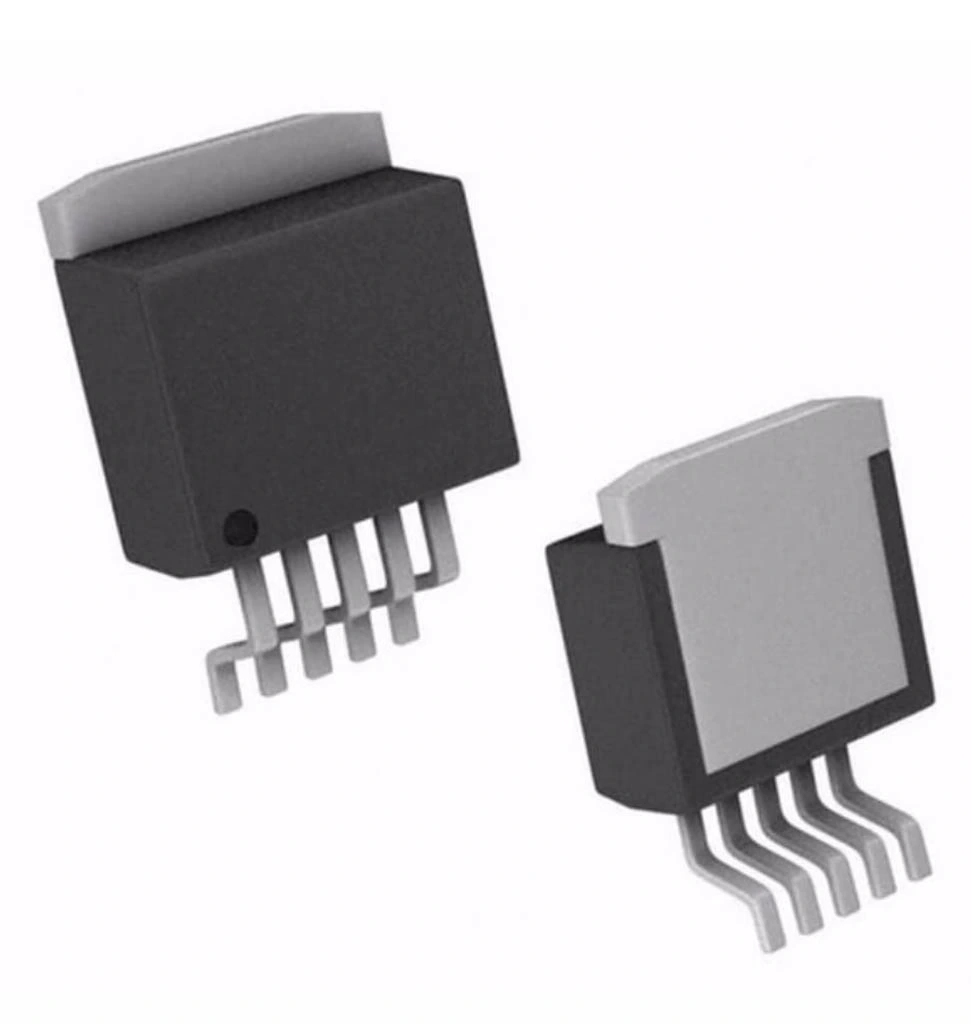

Pin Yapılandırması (TO-263-5):
- Pin 1: VIN (Giriş Voltajı)
- Pin 2: Output (Anahtarlama Çıkışı)
- Pin 3: GND (Toprak)
- Pin 4: Feedback (Geri Besleme - Dahili Bağlı)
- Pin 5: ON/OFF (Açma/Kapama)
- Tab: GND (Toprak - Soğutma)
Temel Devre Bağlantısı:
- Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
- İndüktör (330µH, 1.5A) Output pini ve çıkış noktası arasına bağlanır
- Schottky diyot (1A, 40V) Output pini ve GND arasına ters bağlanır
- Çıkış filtreleme kapasitörü (330µF elektrolitik + 0.1µF seramik) çıkış ve GND arasına bağlanır
- ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır
Komponent Seçimi İpuçları:
- İndüktör: 330µH-470µH, minimum 1.5A doyma akımı, düşük DCR (0.3Ω veya altı)
- Schottky Diyot: 1A veya üstü, 30V veya üzeri, düşük ileri voltaj düşümü
- Giriş Kapasitörü: 50V ve üzeri çalışma voltajlı, düşük ESR
- Çıkış Kapasitörü: Düşük ESR (0.2Ω veya altı) özellikli elektrolitik tip
- PCB Tasarımı: TO-263 için geniş bakır alanlar ve termal via'lar
SMD Montaj İpuçları:
- PCB'de entegre altında yeterli termal pad bırakın
- Termal pad'e çoklu via'lar yerleştirin (minimum 6 adet)
- Via'ları PCB'nin arka tarafındaki geniş bakır alana bağlayın
- Reflow lehimleme için uygun sıcaklık profili kullanın
- Lehim pastası miktarını kontrol ederek kısa devre riskini azaltın
Sorun Giderme ve İpuçları
LM2575SX-12-NOPB 12V 1A SMD Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Termal via sayısını artırın, bakır alanı genişletin
- Kararsız Çıkış: Giriş voltajının minimum 15V olduğunu doğrulayın
- Yüksek Ripple: Çıkış kapasitörünü artırın, düşük ESR tipi kullanın
- Yetersiz Akım: İndüktör ve diyot değerlerini kontrol edin
- Düşük Verimlilik: Schottky diyodu ve indüktörü optimize edin
Termal Yönetim İpuçları
- PCB'de minimum 1 inç² (6.5 cm²) bakır alan oluşturun
- 0.3mm-0.5mm çapında 6-9 adet termal via kullanın
- Vialar arası mesafeyi 1-2mm olarak ayarlayın
- PCB'nin arka yüzünde de geniş toprak düzlemi oluşturun
- Yüksek yüklerde çalışırken hava akışını iyileştirin
Performans İyileştirme Önerileri
- 12V beslemenin hassasiyeti için çıkışa ek LC filtre ekleyin
- EMI azaltımı için ekranlı veya toroid indüktör kullanın
- Verimlilik için düşük ESR çıkış kapasitörü ve düşük DCR indüktör kullanın
- Giriş gerilimini düşürerek (25V civarı) verimi artırın
- Hassas 12V gerektiren uygulamalarda çıkışa voltaj regülatörü ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Güç yönetimi ve regülatör çözümleri için güç entegrelerini inceleyebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
SX paketi ile T paketi (TO-220) arasındaki fark nedir?
SX paketi (TO-263) yüzey montaj SMD tiptir, daha az yer kaplar. T paketi ise delikli montajlıdır ve genellikle daha iyi ısı yayılımı sağlar.
NOPB ne anlama gelir?
"No Lead" (Kurşunsuz) anlamına gelir. RoHS uyumlu, çevre dostu üretim sürecini belirtir. Kurşun içermeyen lehim ve materyal kullanılmıştır.
24V girişten 12V çıkış elde etmek için uygun mudur?
Evet, 24V endüstriyel sistemlerde ideal çalışır. Giriş 15V-40V aralığında olduğundan, 24V kaynaktan verimli şekilde 12V üretebilir.
Çıkış ripple değeri nedir?
Tipik olarak 150mV p-p seviyesindedir. Yüksek kaliteli çıkış kapasitörleri ve ek LC filtre ile 50mV altına düşürülebilir.
Minimum giriş voltajı neden 15V?
12V çıkış + dropout voltajı (~3V) toplamından dolayı. Kararlı 12V çıkış için en az 15V giriş gereklidir.
Bu regülatör otomotiv uygulamaları için uygun mudur?
Evet, 12V-14V araç sistemlerinden beslenen cihazlar için uygundur. 40V'a kadar dayanımı ile yüksek gerilim sıçramalarına karşı dayanıklıdır.
Termal via ne demektir ve nasıl uygulanır?
Termal vialar, entegre altından ısıyı PCB'nin diğer tarafına aktaran metal kaplı deliklerdir. 0.3-0.5mm çapında, 6-9 adet via önerilir.
1A yükün üzerinde kullanılabilir mi?
Kısa süreli olarak 1.2-1.3A'e kadar çalışabilir, ancak sürekli kullanımda 1A sınırını aşmamak gerekir. Daha yüksek akımlar için LM2576 önerilir.
