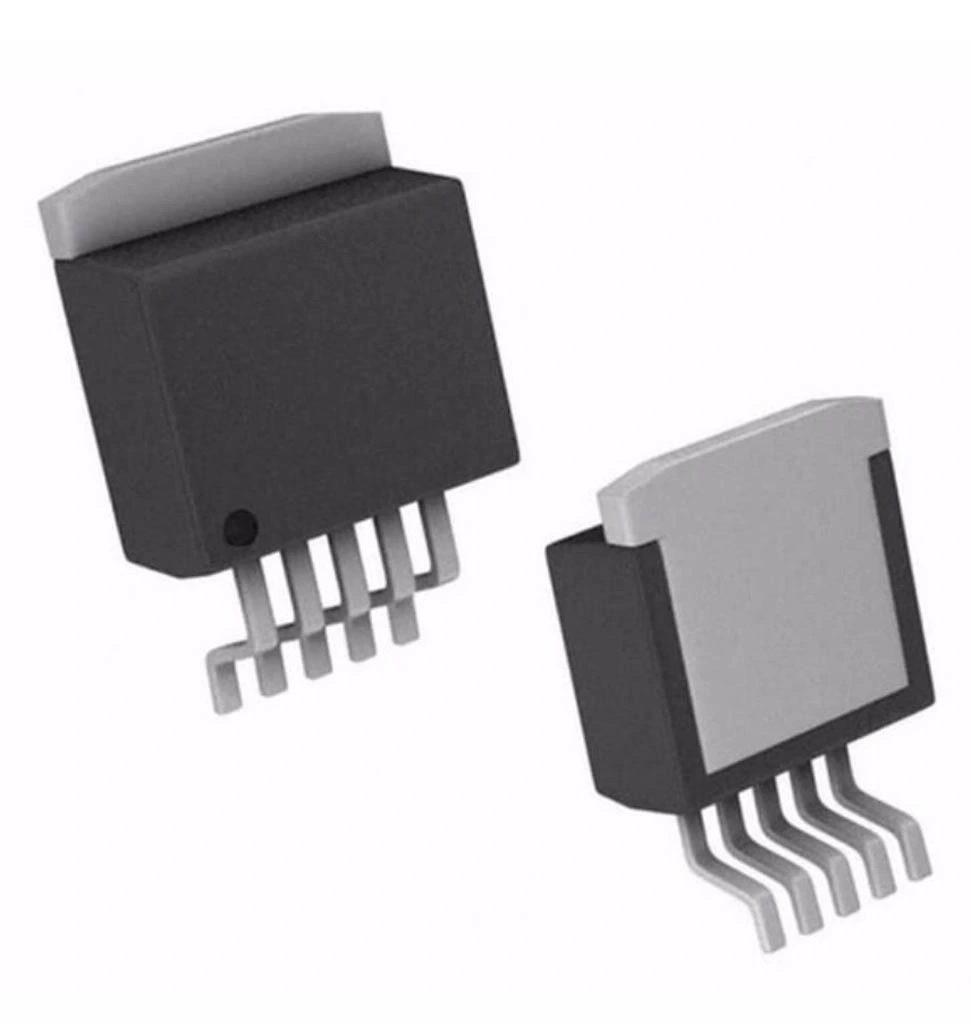

LM2575S 5V SMD Regülatör To-263

LM2575S-5V SMD Regülatör TO-263

LM2575S-5V, TO-263 (SMD) paketinde sunulan yüksek verimli ve kullanımı kolay step-down (buck) anahtarlamalı voltaj regülatörüdür. 5V sabit çıkış voltajı ve 1A sürekli çıkış akımı sunan bu entegre, geniş 7V-40V giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı ile elektromanyetik girişimleri minimize ederek verimli güç devreleri tasarlamak mümkündür.

%77'ye varan verimlilik sunan bu güç entegreleri ürünü, 5V dijital sistemlerin enerji ihtiyacını minimum ısı kaybıyla karşılar. Dahili termal koruma ve akım sınırlama özellikleriyle güvenilir çalışma sağlayan LM2575S-5V, enerji verimliliği gerektiren projeler için idealdir.

Mikrodenetleyiciler, ağ cihazları ve sensör devreleri için optimum 5V besleme sağlayan bu regülatör, entegreler dünyasının önemli bir parçasıdır. SMD paketi sayesinde kompakt PCB tasarımlarına uygun olan LM2575S-5V, diğer elektronik komponentler ile uyumlu çalışarak ekonomik güç çözümleri sunar.

Teknik Özellikler

LM2575S-5V SMD Regülatör TO-263'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2575S-5V
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: TO-263-5 (SMD)
• Sabit Çıkış Voltajı: 5.0V (±4%)
• Giriş Voltaj Aralığı: 7V - 40V
• Maksimum Çıkış Akımı: 1A
• Anahtarlama Frekansı: 52kHz (sabit)
• Verimlilik: %77'ye kadar (tipik)
• Dahili Anahtarlama Transistörü: 1.0A kapasiteli
• Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 2°C/W
• Hat Regülasyonu: 0.5% (tipik)
• Yük Regülasyonu: 1.0% (tipik)
• Quiescent Akımı: 5mA (tipik)
• Dropout Voltajı: ~2.0V @ 1A
• Çıkış Gürültüsü: 150mV p-p (tipik)
• ON/OFF Kontrol: TTL/CMOS uyumlu
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2575S-5V SMD Regülatör TO-263'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

5V Dijital Sistemler

• Mikrodenetleyici ve mikroişlemci beslemeleri
• Arduino ve Raspberry Pi projeleri
• Dijital mantık devreleri
• USB güç adaptörleri
• Veri toplama sistemleri

Endüstriyel Uygulamalar

• PLC ve otomasyon cihazları
• 24V veya 12V sistemlerden 5V üretimi
• Sensör ve veri toplama sistemleri
• Endüstriyel kontrol ekipmanları
• Ölçüm cihazları

İletişim ve Ağ Cihazları

• Router ve switch besleme devreleri
• RF modülleri için güç kaynakları
• Kablosuz iletişim sistemleri
• IoT cihazları
• Çevre birim beslemeleri

Avantajlar ve Özellikler

LM2575S-5V SMD Regülatör TO-263'ün sağladığı avantajlar ve çözümler.

• Sabit 5V Çıkış: Dijital sistemler için ideal voltaj
• Geniş Giriş Aralığı: 7V-40V çalışma voltajı
• Kararlı Akım Çıkışı: 1A sürekli çıkış akımı
• Yüksek Verimlilik: %77'ye varan enerji tasarrufu
• SMD Paket: Düşük profil ve alan tasarrufu
• Az Harici Komponent: Sadece 4 harici eleman gerektirir
• Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
• Akım Sınırlama: Kısa devre ve aşırı yüke karşı koruma
• Düşük Gürültü: Sabit 52kHz anahtarlama frekansı
• TTL Uyumlu ON/OFF: Dijital kontrol imkanı

Devre Tasarımı ve Kullanım

LM2575S-5V SMD Regülatör TO-263'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-263-5):

• Pin 1: VIN (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: GND (Toprak)
• Pin 4: Feedback (Geri Besleme - Dahili Bağlı)
• Pin 5: ON/OFF (Açma/Kapama)
• Tab: GND (Toprak - Soğutma)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. İndüktör (330µH, 1.5A) Output pini ve çıkış noktası arasına bağlanır
3. Schottky diyot (1A, 40V) Output pini ve GND arasına ters bağlanır
4. Çıkış filtreleme kapasitörü (330µF elektrolitik + 0.1µF seramik) çıkış ve GND arasına bağlanır
5. ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır

Komponent Seçimi İpuçları:

• İndüktör: 330µH-470µH, minimum 1.5A doyma akımı, düşük DCR (0.3Ω veya altı)
• Schottky Diyot: 1A veya üstü, 1N5819 veya SR104 gibi düşük ileri voltaj düşümü
• Giriş Kapasitörü: 50V ve üzeri çalışma voltajlı, düşük ESR
• Çıkış Kapasitörü: Düşük ESR (0.2Ω veya altı) özellikli elektrolitik tip
• PCB Tasarımı: TO-263 için geniş bakır alanlar ve termal via'lar

SMD Montaj İpuçları:

• PCB'de entegre altında yeterli termal pad bırakın
• Termal pad'e 0.3-0.5mm çapında çoklu via'lar yerleştirin
• Via'ları PCB'nin arka tarafındaki geniş bakır alana bağlayın
• Lehim pastası miktarını kontrol ederek kısa devre riskini azaltın
• Termal ped için stencil tasarımında %50-70 açıklık kuralını uygulayın

Sorun Giderme ve İpuçları

LM2575S-5V SMD Regülatör TO-263 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Termal via sayısını artırın, bakır alanı genişletin
• Kararsız Çıkış: Giriş voltajının minimum 7V olduğunu doğrulayın
• Yüksek Ripple: Çıkış kapasitörünü artırın, düşük ESR tipi kullanın
• 5V TTL Lojik Sorunları: Çıkışa ek lineer regülatör ekleyin
• Düşük Verimlilik: Schottky diyodu ve indüktörü optimize edin

Termal Yönetim İpuçları

• PCB'de minimum 1 inç² (6.5 cm²) bakır alan oluşturun
• 0.3mm-0.5mm çapında 6-9 adet termal via kullanın
• Vialar arası mesafeyi 1-2mm olarak ayarlayın
• PCB'nin arka yüzünde de geniş toprak düzlemi oluşturun
• 500mA üzeri yüklerde termal tasarıma özel önem verin

Performans İyileştirme Önerileri

• 5V hassas dijital devreler için çıkışa 7805 lineer regülatör ekleyin
• EMI azaltımı için ekranlı veya toroid indüktör kullanın
• Giriş voltajını 7-15V aralığında tutarak verimi optimize edin
• USB 5V standartlarına tam uyum için çıkışa 10µH ve 47µF filtre ekleyin
• ON/OFF pini ile enerji tasarrufu modları oluşturun

Paket İçeriği

• LM2575S-5V SMD Regülatör TO-263
