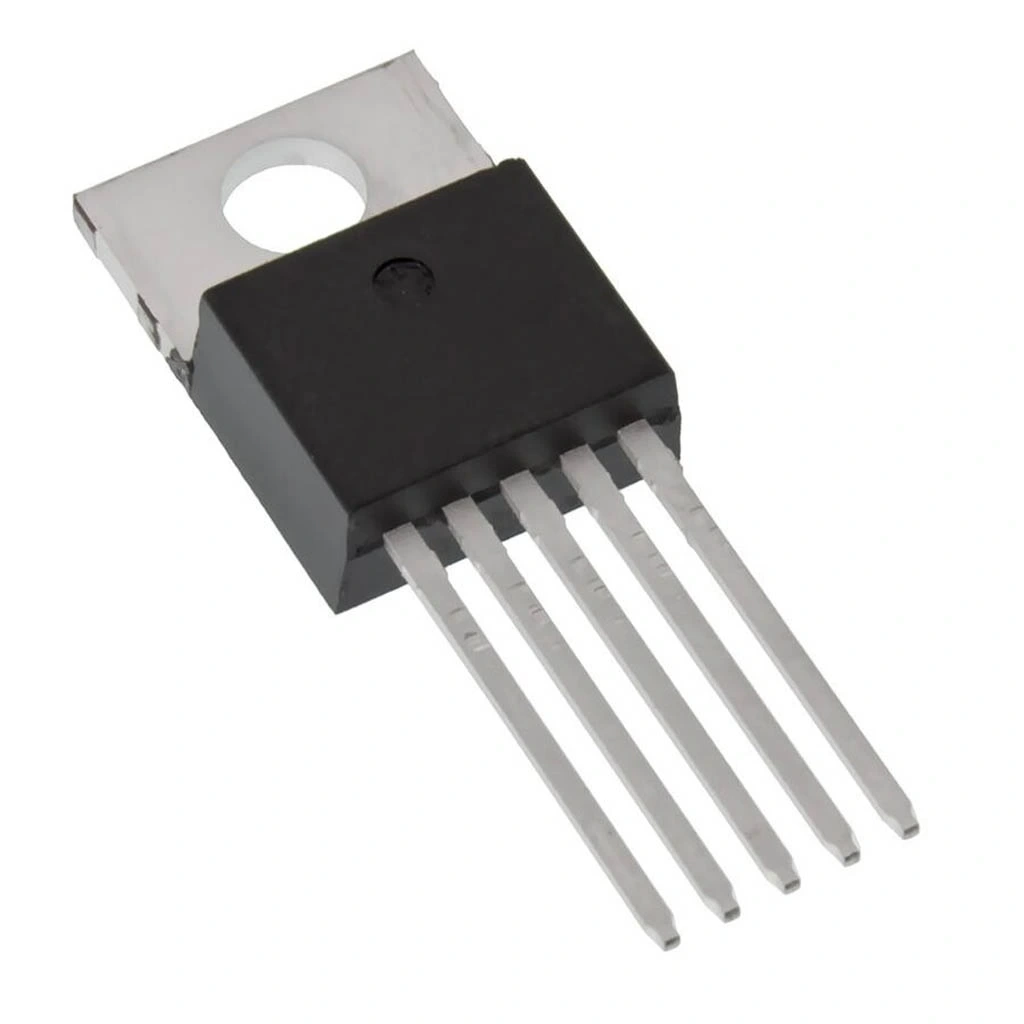

LM2575HVT 5V Voltaj Regülatörü - TO220-5 1A

LM2575HVT-5V Voltaj Regülatörü TO220-5 1A

LM2575HVT-5V, TO-220-5 paketinde sunulan yüksek voltaj girişli, sabit 5V çıkışlı step-down (buck) anahtarlamalı voltaj regülatörüdür. 5V sabit çıkış voltajı ve 1A sürekli çıkış akımı sunan bu entegre, geniş 7V-60V giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı ile düşük elektromanyetik gürültülü ve verimli güç kaynakları tasarlamak mümkündür.

%77'ye varan verimlilik sunan bu güç entegreleri ürünü, HV (yüksek voltaj) versiyonu sayesinde 60V'a kadar giriş kabul eder. Dahili termal koruma ve akım sınırlama özellikleriyle güvenli çalışma sağlayan regülatör, endüstriyel ve otomotiv uygulamaları için ideal çözümdür.

5V dijital ve analog sistemler için ekonomik ve güvenilir güç kaynağı sunan bu regülatör, entegreler dünyasında önemli bir yere sahiptir. Minimum harici komponent gereksinimi ile devre boyutunu küçülten LM2575HVT-5V, diğer elektronik komponentler ile uyumlu çalışarak sağlam güç kaynakları oluşturmanıza olanak tanır.

Teknik Özellikler

LM2575HVT-5V Voltaj Regülatörü TO220-5 1A'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2575HVT-5V
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: TO-220-5
• Sabit Çıkış Voltajı: 5.0V (±4%)
• Giriş Voltaj Aralığı: 7V - 60V
• Maksimum Çıkış Akımı: 1A
• Anahtarlama Frekansı: 52kHz (sabit)
• Verimlilik: %77'ye kadar (tipik)
• Dahili Anahtarlama Transistörü: 1.0A kapasiteli
• Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 5°C/W
• Hat Regülasyonu: 0.5% (tipik)
• Yük Regülasyonu: 1.0% (tipik)
• Quiescent Akımı: 5mA (tipik)
• Dropout Voltajı: ~2.0V @ 1A
• Çıkış Gürültüsü: 150mV p-p (tipik)
• ON/OFF Kontrol: TTL/CMOS uyumlu
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2575HVT-5V Voltaj Regülatörü TO220-5 1A'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

5V Elektronik Sistemler

• Mikrodenetleyici ve mikroişlemci devreleri
• 5V lojik devreleri
• Arduino ve Raspberry Pi projeleri
• Sensör besleme devreleri
• USB güç kaynakları

Endüstriyel Uygulamalar

• 24V/48V sistemlerden 5V üretimi
• PLC ve otomasyon ekipmanları
• Endüstriyel sensör besleme devreleri
• Kontrol panelleri
• İzleme ve veri toplama sistemleri

Otomotiv ve Yüksek Voltaj Sistemleri

• 12V/24V araç sistemlerinden 5V üretimi
• Araç kontrol üniteleri
• Elektrikli araç elektronik sistemleri
• Batarya izleme sistemleri
• Solar panel sistemlerinden 5V üretimi

Avantajlar ve Özellikler

LM2575HVT-5V Voltaj Regülatörü TO220-5 1A'nın sağladığı avantajlar ve çözümler.

• Sabit 5V Çıkış: Dijital ve analog sistemler için ideal voltaj
• Yüksek Voltaj Girişi: 7V-60V geniş çalışma aralığı
• Kararlı Akım Çıkışı: 1A sürekli çıkış akımı
• Yüksek Verimlilik: %77'ye varan enerji tasarrufu
• Basit Devre Tasarımı: Minimum harici komponent gereksinimi
• TO-220 Paket: Kolay montaj ve etkin ısı dağılımı
• Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
• Akım Sınırlama: Kısa devre ve aşırı yüke karşı koruma
• Düşük Gürültü: Sabit 52kHz anahtarlama frekansı
• HV Dayanımı: 60V'a kadar voltaj sıçramalarına karşı koruma

Devre Tasarımı ve Kullanım

LM2575HVT-5V Voltaj Regülatörü TO220-5 1A'nın devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-220-5):

• Pin 1: VIN (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: GND (Toprak)
• Pin 4: Feedback (Geri Besleme - Dahili Bağlı)
• Pin 5: ON/OFF (Açma/Kapama)
• Tab: GND (Toprak - Soğutma)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. İndüktör (330µH, 1.5A) Output pini ve çıkış noktası arasına bağlanır
3. Schottky diyot (1A, 60V) Output pini ve GND arasına ters bağlanır
4. Çıkış filtreleme kapasitörü (330µF elektrolitik + 0.1µF seramik) çıkış ve GND arasına bağlanır
5. ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır

Komponent Seçimi İpuçları:

• İndüktör: 330µH-470µH, minimum 1.5A doyma akımı, düşük DCR
• Schottky Diyot: 1A veya üstü, 60V veya üzeri gerilim değeri
• Giriş Kapasitörü: 100V ve üzeri çalışma voltajlı, düşük ESR
• Çıkış Kapasitörü: Düşük ESR (0.2Ω veya altı) özellikli elektrolitik tip
• Yüksek Giriş Voltajı: 48V ve üzeri için TVS diyot koruması ekleyin

Uygulama Örnekleri:

• 12V'dan 5V'a Dönüşüm: Otomotiv ve batarya sistemleri için
• 24V'dan 5V'a Dönüşüm: Endüstriyel sistemler için
• 48V'dan 5V'a Dönüşüm: Telekomünikasyon ve veri merkezleri için
• Güneş Paneli: 20-40V modüller için kararlı 5V çıkış
• Arduino ve MCU Besleme: 5V ve 800mA ihtiyacı için

Sorun Giderme ve İpuçları

LM2575HVT-5V Voltaj Regülatörü TO220-5 1A kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin, yük akımını azaltın
• Kararsız Çıkış: Giriş voltajının minimum 7V olduğunu doğrulayın
• Düşük Verimlilik: İndüktörü ve Schottky diyodu optimize edin
• Yüksek Voltaj Koruması: Girişe TVS diyot ekleyin
• Yüksek Ripple: Çıkış kapasitörü değerini artırın, ESR'si düşük tip kullanın

Montaj ve Soğutma İpuçları

• TO-220 paketi için uygun soğutucu ve ısı macunu kullanın
• 500mA üzeri yüklerde veya yüksek giriş voltajlarında soğutucu şarttır
• PCB'de geniş bakır alanlar ile ısı yayılımını artırın
• Montaj vidası ile soğutucuya sabitleyin
• 35V üzeri girişlerde termal şartları kontrol edin

Yüksek Voltaj Uygulamaları İçin Öneriler

• 48V sistemlerde giriş koruması için TVS diyot kullanın
• Yüksek giriş voltajlarında daha yüksek değerli giriş kapasitörü kullanın
• Schottky diyot için 60V yerine 100V dayanımlı model tercih edin
• İndüktörün izolasyon dayanımının yeterli olduğundan emin olun
• Çıkışa 10µH indüktör ve 47µF kapasitörden oluşan ek filtre ekleyin

Paket İçeriği

• LM2575HVT-5V Voltaj Regülatörü TO220-5 1A
