LM2575HVT 3V3 Voltaj Regülatörü - TO220-5 1A

LM2575HVT-3.3V Voltaj Regülatörü TO220-5 1A

LM2575HVT-3.3V, Texas Instruments tarafından üretilen 1A çıkış akımı kapasitesine sahip 3.3V sabit çıkış voltajlı adım düşürücü (buck) anahtarlamalı regülatördür. TO-220-5 paketinde sunulan bu HV (High Voltage) serisi entegre, 7V-60V arası geniş bir giriş voltaj aralığında çalışabilme esnekliği sağlar.

Sabit 52kHz anahtarlama frekansı ile çalışan ve 3.3V sabit çıkış sunan bu güç entegresi, standart LM2575 serisinden farklı olarak yüksek voltajlı uygulamalarda kullanılabilme avantajına sahiptir. Özellikle mikroişlemci, FPGA ve dijital devreler için ideal 3.3V besleme sağlar.

Akım sınırlama, termal koruma ve frekans kompanzasyonu gibi dahili özellikleriyle kullanım kolaylığı sağlayan entegreler arasında yer alan LM2575HVT-3.3V, elektronik komponentler arayan mühendisler için 60V'a kadar giriş kabul edebilen güvenilir bir 3.3V güç kaynağı çözümüdür.

---

Teknik Özellikler

LM2575HVT-3.3V Voltaj Regülatörü TO220-5 1A'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments
• Ürün Serisi: LM2575HV
• Model: LM2575HVT-3.3V
• Regülatör Tipi: Anahtarlamalı, Adım Düşürücü (Buck Converter)
• Çıkış Voltajı: 3.3V (Sabit)
• Çıkış Voltaj Toleransı: ±4% (maksimum)
• Maksimum Çıkış Akımı: 1A
• Giriş Voltaj Aralığı: 7V - 60V
• Minimum Giriş Voltajı: 5.5V (önerilen)
• Maksimum Giriş Voltajı: 60V
• Anahtarlama Frekansı: 52kHz (±10%)
• Line Regulation: 0.5% (tipik)
• Load Regulation: 1.5% (tipik)
• Verimlilik: %77-88 (tipik, yük durumuna göre)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Güç Dağılımı: 1.0W (dahili, 25°C'de)
• Paket Tipi: TO-220-5
• Montaj Tipi: Through-hole (Delikli)
• Pin Sayısı: 5
• ON/OFF Kontrol: Var
• Koruma Özellikleri: Termal kapatma, akım sınırlama
• Current Limit: 1.5A (tipik)
• Quiescent Current: 5mA (tipik)
• Shutdown Current: 50µA (maksimum)
• Çıkış Dalgalanması: <50mV (tipik, tam yükte)
• Dahili Anahtarlama Transistörü: 1.5A Akım Kapasitesi, 65V
• Feedback Referans Voltajı: 3.3V (dahili ayarlanmış, sabit)
• Termal Direnç (Junction-to-Case): 5°C/W
• RoHS Uyumluluğu: Evet
• Boyutlar: 10mm x 9mm x 4.5mm (yaklaşık)

---

Kullanım Alanları

LM2575HVT-3.3V Voltaj Regülatörü TO220-5 1A'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikroişlemci ve Dijital Sistemler

• 3.3V mikroişlemci besleme devreleri
• FPGA ve CPLD güç kaynakları
• ARM tabanlı geliştirme platformları
• IoT ve gömülü sistemler
• Dijital sinyal işleme devreleri

Haberleşme Sistemleri

• RF modülleri beslemeleri
• WiFi ve Bluetooth cihazları
• Sensör ağları
• Telemetri sistemleri
• Veri aktarım ekipmanları

Endüstriyel Uygulamalar

• 24V/48V sistemlerden 3.3V üretimi
• Sensör güç kaynakları
• Endüstriyel kontrol sistemleri
• PLC giriş/çıkış modülleri
• Otomasyon ekipmanları

Otomotiv Elektronik Sistemleri

• 12V/24V araç sistemlerinden 3.3V besleme
• ECU ve kontrol modülleri
• Araç içi sensör sistemleri
• Telematik cihazlar
• Araç içi eğlence sistemleri

Hobi ve Elektronik Projeler

• Arduino ve Raspberry Pi beslemeleri
• Sensör modülleri için güç kaynakları
• 3.3V lojik sistem tasarımları
• Batarya ile çalışan projeler
• Robotik kontrol devreleri

---

Avantajlar ve Özellikler

LM2575HVT-3.3V Voltaj Regülatörü TO220-5 1A'nın sağladığı avantajlar ve çözümler.

• Geniş Giriş Voltaj Aralığı: 7V-60V arası çalışma esnekliği
• Yüksek Voltaj Kabiliyeti: 60V'a kadar giriş voltajı desteği
• Sabit 3.3V Çıkış: Modern dijital devreler için ideal besleme
• Yüksek Verimlilik: %77-88 verimlilikle düşük ısı üretimi
• TO-220 Paketi: Kolay montaj ve soğutucu bağlama imkanı
• Minimum Harici Komponent: Sadece 4-5 harici komponentle çalışma
• Dahili Korumalar: Termal ve aşırı akım korumaları
• ON/OFF Kontrolü: Uzaktan açma/kapama imkanı
• 1A Sürekli Çıkış: Birçok dijital sisteme yeterli akım kapasitesi
• Düşük Ripple: Temiz 3.3V çıkış ile hassas devrelere uygunluk

---

Devre Tasarımı ve Uygulama

LM2575HVT-3.3V Voltaj Regülatörü TO220-5 1A'nın devre tasarımı ve uygulaması hakkında detaylar.

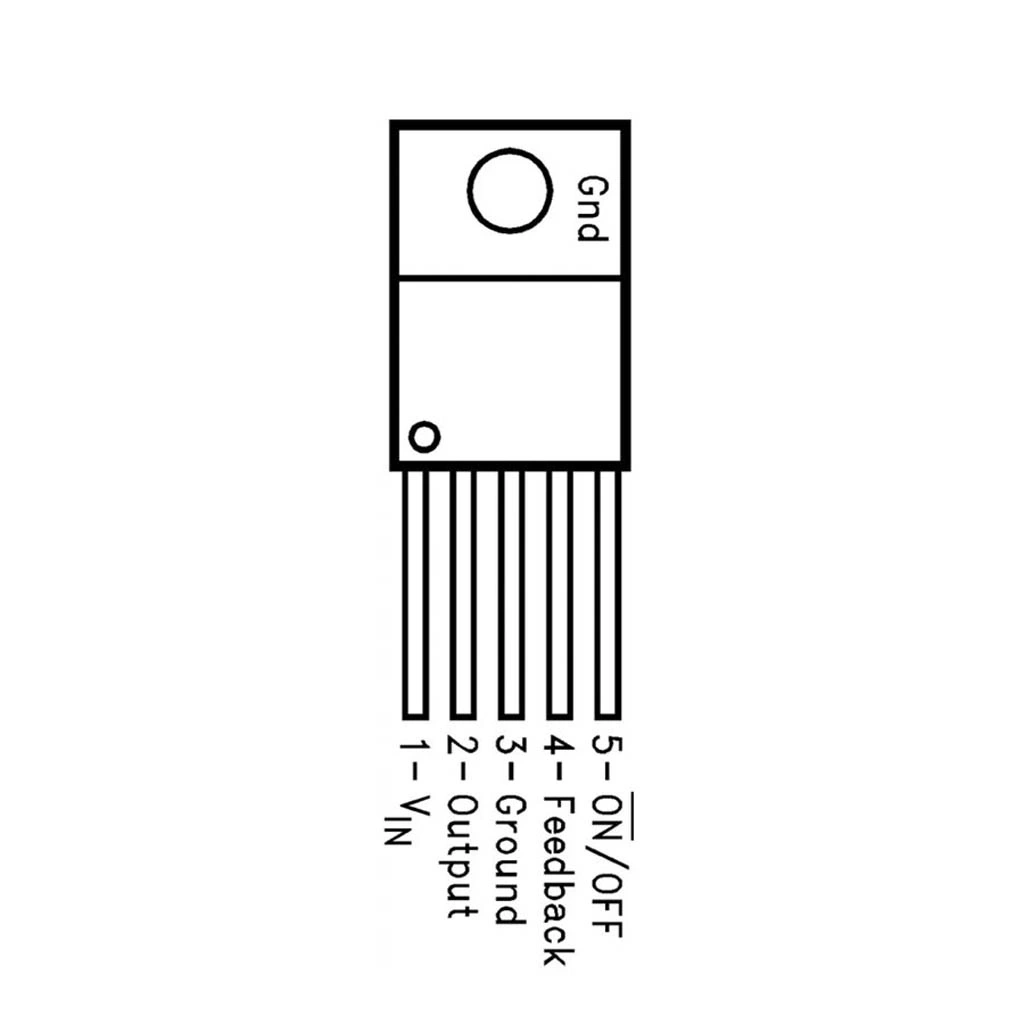

Pin Konfigürasyonu

TO-220-5 paketindeki LM2575HVT-3.3V regülatörünün pin yerleşimi.

• Pin 1: Vin (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: Ground (Toprak)
• Pin 4: Feedback (dahili olarak bağlı)
• Pin 5: ON/OFF (Kontrol Pini)

Temel Devre Şeması

LM2575HVT-3.3V regülatörü için temel uygulama devresi ve gerekli harici komponentler.

Gerekli Komponentler:

• 1x LM2575HVT-3.3V Regülatör
• 1x 100µH/1A+ Güç Endüktörü
• 1x 1N5819 veya SB160 Schottky Diyot (1A min, 60V min)
• 1x 47µF/100V Giriş Kapasitörü (Elektrolitik)
• 1x 330µF/10V Çıkış Kapasitörü (Elektrolitik)
• 1x 0.1µF Seramik Bypass Kapasitörü

Temel Devre Bağlantıları:

1. Vin (Pin 1) - Giriş Güç Kaynağı (+)
2. GND (Pin 3) - Giriş Güç Kaynağı (-)
3. Output (Pin 2) - Endüktörün bir ucu
4. Endüktörün diğer ucu - Diyotun katodu ve çıkış kapasitörünün (+) ucu
5. Diyotun anodu - GND
6. Çıkış kapasitörünün (-) ucu - GND
7. ON/OFF (Pin 5) - GND'ye bağlanırsa sürekli açık
8. 0.1µF seramik kapasitörü çıkış kapasitörüne paralel olarak bağlayın

PCB Tasarım Önerileri

LM2575HVT-3.3V regülatörü için PCB tasarım önerileri.

• Termal Yönetim:
  • Regülatörün metal sırtı için geniş bakır alan
  • Soğutucu montaj deliği ekleyin
  • Yüksek voltaj girişlerinde daha iyi soğutma
  • İzolasyonlu montaj kiti kullanın
• Yüksek Voltaj Tasarımı:
  • 40V+ hatlar için izolasyon mesafelerini artırın
  • Yüksek voltaj yollarını diğer devrelerden uzak tutun
  • İz genişliklerini voltaj ve akıma göre artırın
  • Giriş koruması için TVS diyot ve sigorta ekleyin
• Dijital Devre İzolasyonu:
  • 3.3V hat gürültüsünü minimize edin
  • Anahtarlama gürültüsünü hassas dijital devrelerden uzak tutun
  • Yıldız topolojisi topraklama düzeni kullanın
  • Dijital ve güç katları arasında ayrım yapın

3.3V Dijital Sistem Uygulamaları

LM2575HVT-3.3V ile 3.3V mantık sistemleri için güç kaynağı tasarımı.

Düşük Gürültülü 3.3V Kaynağı:

• Çıkışa ferrit boncuk ve ilave filtreleme ekleyin
• Tantalum veya polimer kapasitörler kullanın
• Pi filtresi (C-L-C) devresi ekleyin
• Dijital gürültüyü azaltmak için bypass kapasitörler ekleyin

Mikroişlemci Besleme Devreleri:

• İlave düşük ESR kapasitörler ekleyin
• Ani yük değişimlerine karşı bulk kapasitans sağlayın
• Reset devresi için süpervizör IC ekleyebilirsiniz
• Power Good sinyali için gerilim bölücü ve komparatör ekleyin

Yüksek Voltaj Dönüşümleri:

• 48V→3.3V dönüşümlerinde soğutmaya önem verin
• Yüksek izolasyon gerektirebilecek sistemlerde ek önlemler alın
• Giriş filtresi ekleyin
• Ani voltaj değişimlerine karşı koruma sağlayın

---

Sorun Giderme ve İpuçları

LM2575HVT-3.3V Voltaj Regülatörü TO220-5 1A kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Düşük: Giriş voltajının 5.5V'un üzerinde olduğunu kontrol edin, yük akımının 1A'i geçmediğinden emin olun
• Aşırı Isınma: Soğutucu ekleyin, giriş voltajını optimize edin, yüksek giriş/çıkış voltaj farkında termal yönetimi iyileştirin
• Gürültülü Çıkış: Çıkış filtresini iyileştirin, bypass kapasitörler ekleyin, anahtarlama gürültüsünü azaltın
• Dijital Devre Parazitleri: Topraklama düzenini gözden geçirin, daha iyi filtreleme ekleyin, PCB düzenini optimize edin
• Kararsız Çalışma: Giriş ve çıkış kapasitörlerini kontrol edin, PCB düzenini iyileştirin, yüksek ESR kapasitörlerini değiştirin

Yüksek Voltaj Uygulamaları İpuçları

40V üzeri giriş voltajları ile çalışırken dikkat edilmesi gerekenler.

• Komponent Seçimi:
  • 100V değerli giriş kapasitörleri kullanın
  • 60V+ diyot seçin (1N5819 yerine MBR160, UF5404)
  • İzolasyonlu endüktör tercih edin
  • Yüksek voltaj uygulamaları için uygun PCB mesafeleri bırakın
• Güvenlik Önlemleri:
  • Giriş TVS diyodu ekleyin
  • Ters polarite koruması düşünün
  • Sigorta veya PTC kullanın
  • PCB izolasyon mesafelerini artırın
• Termal Yönetim:
  • 48V veya 60V girişte mutlaka soğutucu kullanın
  • İzolasyonlu montaj kiti kullanın
  • Yüksek giriş/çıkış farkı daha çok ısı üretir
  • 500mA üzeri yüklerde termal önlemler gereklidir

3.3V Dijital Sistemler İpuçları

LM2575HVT-3.3V ile 3.3V dijital sistemler için öneriler.

• Kapasitör Seçimi:
  • Çıkışta düşük ESR kapasitörler kullanın
  • Tantalum veya polimer kapasitörler tercih edin
  • Her IC'nin beslemesine 0.1µF seramik bypass kapasitörü ekleyin
  • Bulk kapasitans için 10-47µF kapasitörler kullanın
• Gürültü Azaltma:
  • 3.3V besleme hattına ferrit boncuk ekleyin
  • Hassas analog devreler için ek LDO regülatör kullanın
  • Yıldız topolojisi topraklama düzeni uygulayın
  • Güç ve dijital topraklamayı doğru şekilde bağlayın
• Yük Geçişleri:
  • Ani yük değişimlerinde voltaj düşüşlerini minimize edin
  • Yeterli çıkış kapasitansı sağlayın
  • Load transient performansı için düşük ESL kapasitörler ekleyin
  • Mikrodenetleyici reset eşiğini göz önünde bulundurun

Alternatif Devre Konfigürasyonları

LM2575HVT-3.3V ile farklı uygulama devreleri.

Batarya Korumalı 3.3V Kaynağı:

• Düşük batarya kesme devresi ekleyin
• Aşırı deşarj koruması için komparatör devresi
• Batarya seviye göstergesi
• Soft-start için RC devresi

Uzaktan Kontrollü Güç Kaynağı:

• ON/OFF pinine transistör devresi
• Optokuplör ile izolasyonlu kontrol
• MCU kontrollü açma/kapama
• Güç sekansı kontrolü

Arıza Toleranslı 3.3V Güç Kaynağı:

• İkincil yedek regülatör ile redundant besleme
• OR'lanmış çıkışlar (diyot veya ideal diyot kontrolörü ile)
• Güç kaynağı izleme devresi
• Arıza bildirim devresi

---

Paket İçeriği

• LM2575HVT-3.3V Voltaj Regülatörü TO220-5 1A

---
