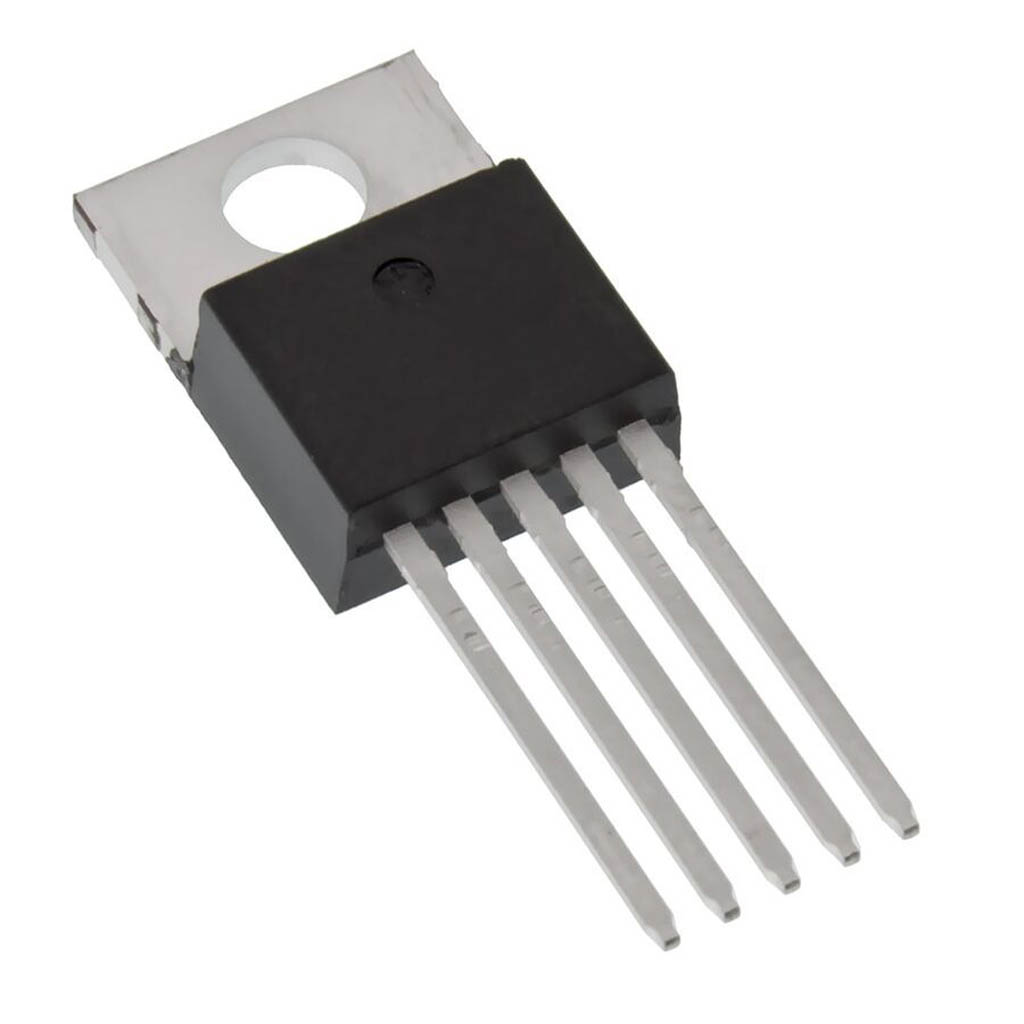

LM2575HVT 12V Voltaj Regülatörü - TO220-5 1A

LM2575HVT-12V Voltaj Regülatörü TO220-5 1A

LM2575HVT-12V, TO-220-5 paketinde sunulan yüksek voltaj girişli, sabit 12V çıkışlı step-down (buck) anahtarlamalı voltaj regülatörüdür. 12V sabit çıkış voltajı ve 1A sürekli çıkış akımı sunan bu entegre, geniş 15V-60V giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı ile düşük gürültülü ve verimli güç kaynakları tasarlamak mümkündür.

%77'ye varan verimlilik sunan bu güç entegreleri ürünü, HV (yüksek voltaj) versiyonu sayesinde 60V'a kadar giriş kabul eder. Dahili termal koruma ve akım sınırlama özellikleriyle güvenli çalışma sağlayan regülatör, endüstriyel uygulamalar ve otomotiv sistemleri için ideal çözümdür.

12V besleme gerektiren devreler ve ekipmanlar için ekonomik çözüm sunan bu regülatör, entegreler dünyasında güvenilir performansıyla öne çıkar. Minimum harici komponent ihtiyacı ile devre boyutunu küçülten LM2575HVT-12V, diğer elektronik komponentler ile uyumlu çalışarak sağlam güç kaynakları oluşturmanıza olanak tanır.

Teknik Özellikler

LM2575HVT-12V Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2575HVT-12V
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: TO-220-5
• Sabit Çıkış Voltajı: 12.0V (±4%)
• Giriş Voltaj Aralığı: 15V - 60V
• Maksimum Çıkış Akımı: 1A
• Anahtarlama Frekansı: 52kHz (sabit)
• Verimlilik: %77'ye kadar (tipik)
• Dahili Anahtarlama Transistörü: 1.0A kapasiteli
• Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 5°C/W
• Hat Regülasyonu: 0.5% (tipik)
• Yük Regülasyonu: 1.0% (tipik)
• Quiescent Akımı: 5mA (tipik)
• Dropout Voltajı: ~3.0V @ 1A
• Çıkış Gürültüsü: 150mV p-p (tipik)
• ON/OFF Kontrol: TTL/CMOS uyumlu
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2575HVT-12V Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• 24V/48V sistemlerden 12V besleme üretimi
• PLC ve otomasyon ekipmanları
• Endüstriyel sensör beslemeleri
• Motor sürücü devreleri
• Kontrol panelleri

Otomotiv Elektronik Sistemleri

• 24V araç sistemlerinden 12V besleme
• Araç içi elektronik kontrol üniteleri
• LED aydınlatma sürücüleri
• Sensör ve aktüatör güç kaynakları
• Araç içi şarj ve güç sistemleri

Haberleşme ve Ağ Ekipmanları

• Telekomünikasyon güç kaynakları
• Baz istasyonu yardımcı beslemeleri
• Ağ anahtarları ve yönlendiriciler
• RF ve kablosuz modüller
• Veri aktarım sistemleri

Avantajlar ve Özellikler

LM2575HVT-12V Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.

• Sabit 12V Çıkış: Endüstriyel ve otomotiv sistemleri için ideal
• Yüksek Voltaj Girişi: 15V-60V geniş çalışma aralığı
• Kararlı Akım Çıkışı: 1A sürekli çıkış akımı
• Yüksek Verimlilik: %77'ye varan enerji tasarrufu
• Basit Devre Tasarımı: Minimum harici komponent gereksinimi
• TO-220 Paket: Kolay montaj ve etkin ısı dağılımı
• Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
• Akım Sınırlama: Kısa devre ve aşırı yüke karşı koruma
• Düşük Gürültü: Sabit 52kHz anahtarlama frekansı
• HV Dayanımı: 60V'a kadar voltaj sıçramalarına karşı koruma

Devre Tasarımı ve Kullanım

LM2575HVT-12V Voltaj Regülatörü'nün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-220-5):

• Pin 1: VIN (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: GND (Toprak)
• Pin 4: Feedback (Geri Besleme - Dahili Bağlı)
• Pin 5: ON/OFF (Açma/Kapama)
• Tab: GND (Toprak - Soğutma)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. İndüktör (330µH, 1.5A) Output pini ve çıkış noktası arasına bağlanır
3. Schottky diyot (1A, 60V) Output pini ve GND arasına ters bağlanır
4. Çıkış filtreleme kapasitörü (330µF elektrolitik + 0.1µF seramik) çıkış ve GND arasına bağlanır
5. ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır

Komponent Seçimi İpuçları:

• İndüktör: 330µH-470µH, minimum 1.5A doyma akımı, düşük DCR
• Schottky Diyot: 1A veya üstü, 60V veya üzeri gerilim değeri
• Giriş Kapasitörü: 100V ve üzeri çalışma voltajlı, düşük ESR
• Çıkış Kapasitörü: Düşük ESR (0.2Ω veya altı) özellikli elektrolitik tip
• EMI Azaltımı: Girişe küçük LC filtre ve ekranlı indüktör kullanın

Uygulama Örnekleri:

• 24V'dan 12V Dönüşüm: Endüstriyel uygulamalar için
• 48V'dan 12V Dönüşüm: Telekomünikasyon ve veri merkezleri için
• 36V'dan 12V Dönüşüm: Elektrikli araç ve batarya sistemleri için
• 18-30V Güneş Panelinden 12V: Yenilenebilir enerji uygulamaları için
• ON/OFF Kontrolü: Mikroişlemci kontrollü güç yönetimi için

Sorun Giderme ve İpuçları

LM2575HVT-12V Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin, yük akımını azaltın
• Kararsız Çıkış: Giriş voltajının minimum 15V olduğunu doğrulayın
• Düşük Verimlilik: İndüktörü ve Schottky diyodu optimize edin
• Yüksek Voltaj Koruması: Girişe TVS diyot ekleyin
• Yüksek Ripple: Çıkış kapasitörü değerini artırın, ESR'si düşük tip kullanın

Montaj ve Soğutma İpuçları

• TO-220 paketi için uygun soğutucu ve ısı macunu kullanın
• 500mA üzeri yüklerde veya yüksek giriş voltajlarında soğutucu şarttır
• PCB'de geniş bakır alanlar ile ısı yayılımını artırın
• Montaj vidası ile soğutucuya sabitleyin
• 35V üzeri girişlerde termal şartları kontrol edin

Yüksek Voltaj Uygulamaları İçin Öneriler

• 48V sistemlerde giriş koruması için TVS diyot kullanın
• Yüksek giriş voltajlarında daha yüksek değerli giriş kapasitörü kullanın
• Schottky diyot için 60V yerine 100V dayanımlı model tercih edin
• İndüktörün izolasyon dayanımının yeterli olduğundan emin olun
• Çıkışa 10µH indüktör ve 47µF kapasitörden oluşan ek filtre ekleyin

Paket İçeriği

• LM2575HVT-12V Voltaj Regülatörü TO220-5 1A
