LM2575HVS 3V3 SMD Regülatör

LM2575HVS-3.3V SMD Regülatör

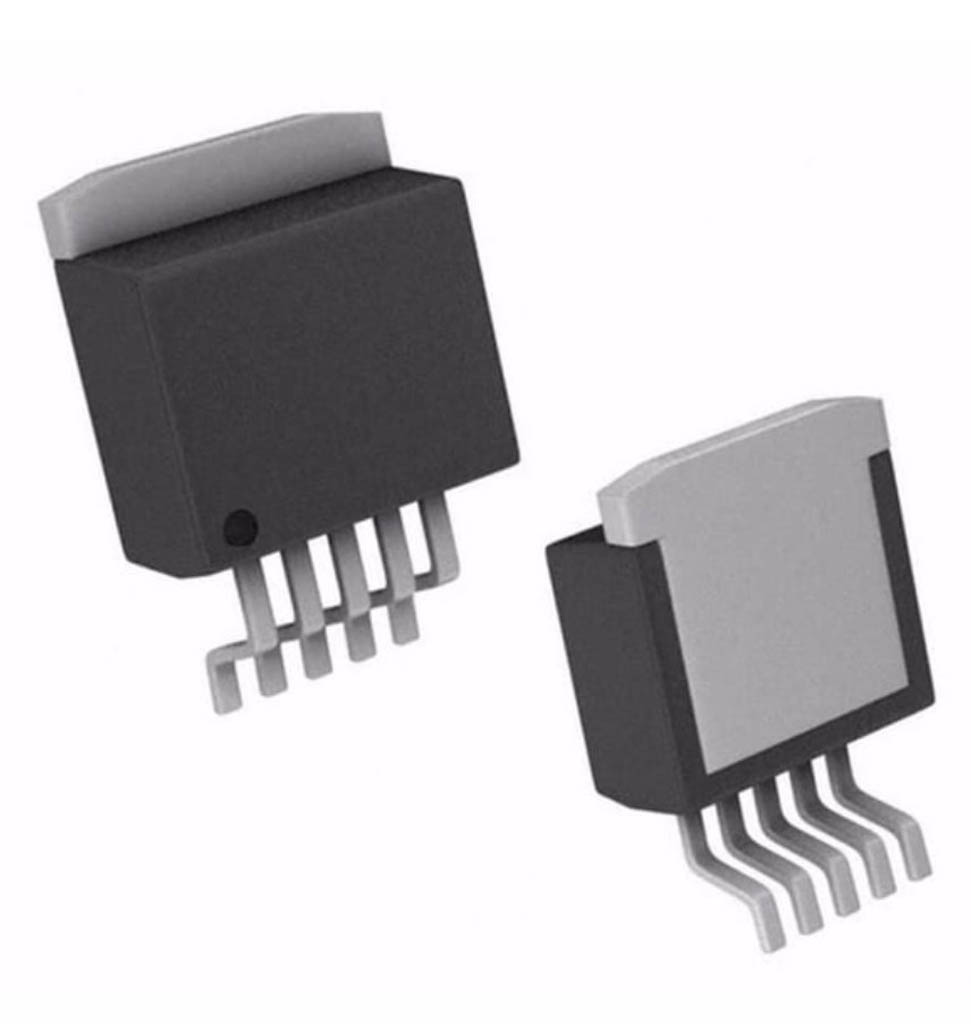

LM2575HVS-3.3V, TO-263 (SMD) paketinde sunulan yüksek voltaj girişli ve sabit 3.3V çıkışlı step-down (buck) anahtarlamalı voltaj regülatörüdür. 3.3V sabit çıkış voltajı ve 1A sürekli çıkış akımı sunan bu entegre, geniş 4.75V-60V giriş voltaj aralığında çalışır. 52kHz sabit anahtarlama frekansı ile az elektromanyetik gürültülü ve verimli güç kaynakları tasarlamak mümkündür.

%77'ye varan verimlilik sunan bu güç entegreleri ürünü, HV (yüksek voltaj) versiyonu sayesinde 60V'a kadar giriş kabul eder. Dahili termal koruma ve akım sınırlama özellikleriyle güvenli çalışma sağlayan regülatör, modern 3.3V dijital sistemler için ideal çözümdür.

Mikroişlemciler, sensörler ve düşük güç tüketimli IoT cihazları için uygun olan bu regülatör, entegreler dünyasında kompakt ve verimli güç çözümü sunar. SMD paketi sayesinde yer tasarrufu sağlayan LM2575HVS-3.3V, diğer elektronik komponentler ile uyumlu çalışarak güvenilir güç kaynakları oluşturmanıza yardımcı olur.

Teknik Özellikler

LM2575HVS-3.3V SMD Regülatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Buck (Step-down) Anahtarlamalı Regülatör
• Model: LM2575HVS-3.3V
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: TO-263-5 (SMD)
• Sabit Çıkış Voltajı: 3.3V (±4%)
• Giriş Voltaj Aralığı: 4.75V - 60V
• Maksimum Çıkış Akımı: 1A
• Anahtarlama Frekansı: 52kHz (sabit)
• Verimlilik: %77'ye kadar (tipik)
• Dahili Anahtarlama Transistörü: 1.0A kapasiteli
• Koruma Özellikleri: Aşırı sıcaklık, akım sınırlama
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 2°C/W
• Hat Regülasyonu: 0.5% (tipik)
• Yük Regülasyonu: 1.0% (tipik)
• Quiescent Akımı: 5mA (tipik)
• Dropout Voltajı: ~1.4V @ 1A
• Çıkış Gürültüsü: 150mV p-p (tipik)
• ON/OFF Kontrol: TTL/CMOS uyumlu
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM2575HVS-3.3V SMD Regülatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

3.3V Dijital Sistemler

• ARM mikrodenetleyici ve mikroişlemci devreleri
• WiFi ve Bluetooth modülleri
• IoT sensör devreleri
• FPGA ve CPLD besleme devreleri
• 3.3V lojik entegreler

Endüstriyel Uygulamalar

• 24V/48V sistemlerden 3.3V üretimi
• Sensör besleme devreleri
• Endüstriyel otomasyon ekipmanları
• Kontrol sistemleri
• Veri toplama üniteleri

Haberleşme ve Ağ Cihazları

• Router ve modem besleme devreleri
• Telekomünikasyon ekipmanları
• Kablosuz sensör ağları
• LoRa, Zigbee modülleri
• Güvenlik sistemleri

Avantajlar ve Özellikler

LM2575HVS-3.3V SMD Regülatör'ün sağladığı avantajlar ve çözümler.

• Sabit 3.3V Çıkış: Modern dijital sistemler için ideal voltaj
• Yüksek Voltaj Girişi: 4.75V-60V geniş çalışma aralığı
• Kararlı Akım Çıkışı: 1A sürekli çıkış akımı
• Yüksek Verimlilik: %77'ye varan enerji tasarrufu
• SMD Paket: Düşük profil ve alan tasarrufu
• Az Harici Komponent: Sadece 4 harici eleman gerektirir
• Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
• Akım Sınırlama: Kısa devre ve aşırı yüke karşı koruma
• Düşük Gürültü: Sabit 52kHz anahtarlama frekansı
• HV Dayanımı: 60V'a kadar voltaj sıçramalarına karşı koruma

Devre Tasarımı ve Kullanım

LM2575HVS-3.3V SMD Regülatör'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-263-5):

• Pin 1: VIN (Giriş Voltajı)
• Pin 2: Output (Anahtarlama Çıkışı)
• Pin 3: GND (Toprak)
• Pin 4: Feedback (Geri Besleme - Dahili Bağlı)
• Pin 5: ON/OFF (Açma/Kapama)
• Tab: GND (Toprak - Soğutma)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (100µF elektrolitik + 0.1µF seramik) VIN ve GND arasına bağlanır
2. İndüktör (330µH, 1.5A) Output pini ve çıkış noktası arasına bağlanır
3. Schottky diyot (1A, 60V) Output pini ve GND arasına ters bağlanır
4. Çıkış filtreleme kapasitörü (330µF elektrolitik + 0.1µF seramik) çıkış ve GND arasına bağlanır
5. ON/OFF pini çalıştırmak için GND'ye bağlanır veya devre dışı bırakmak için VIN'e bağlanır

Komponent Seçimi İpuçları:

• İndüktör: 330µH-470µH, minimum 1.5A doyma akımı, düşük DCR
• Schottky Diyot: 1A veya üstü, 60V veya üzeri gerilim değeri
• Giriş Kapasitörü: 100V ve üzeri çalışma voltajlı, düşük ESR
• Çıkış Kapasitörü: Düşük ESR (0.2Ω veya altı) özellikli elektrolitik tip
• EMI Azaltımı: Girişe küçük LC filtre ve ekranlı indüktör kullanın

SMD Montaj İpuçları:

• PCB'de entegre altında yeterli termal pad bırakın
• Termal pad'e 0.3-0.5mm çapında çoklu via'lar yerleştirin (minimum 6 adet)
• Via'ları PCB'nin arka tarafındaki geniş bakır alana bağlayın
• Reflow lehimleme için uygun sıcaklık profili kullanın
• Lehim pastası miktarını kontrol ederek kısa devre riskini azaltın

Sorun Giderme ve İpuçları

LM2575HVS-3.3V SMD Regülatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Termal via sayısını artırın, bakır alanı genişletin
• Kararsız Çıkış: Giriş voltajının minimum 4.75V olduğunu doğrulayın
• Yüksek Ripple: Çıkış kapasitörünü artırın, düşük ESR tipi kullanın
• Dijital Gürültü: Çıkışa ferrit boncuk ve ek seramik kapasitörler ekleyin
• Yetersiz Akım: İndüktör ve diyot değerlerini kontrol edin

Termal Yönetim İpuçları

• PCB'de minimum 1 inç² (6.5 cm²) bakır alan oluşturun
• 0.3mm-0.5mm çapında 6-9 adet termal via kullanın
• Vialar arası mesafeyi 1-2mm olarak ayarlayın
• PCB'nin arka yüzünde de geniş toprak düzlemi oluşturun
• 500mA üzeri yüklerde termal tasarıma özel önem verin

Performans İyileştirme Önerileri

• 3.3V hassas dijital devreler için çıkışa LC filtre ekleyin
• EMI azaltımı için ekranlı veya toroid indüktör kullanın
• Giriş voltajını 5-15V aralığında tutarak verimi optimize edin
• Çıkışa 3.3V düşük dropout (LDO) regülatör ekleyerek voltaj stabilitesini artırın
• ON/OFF pini ile enerji tasarrufu modları oluşturun

Paket İçeriği

• LM2575HVS-3.3V SMD Regülatör
