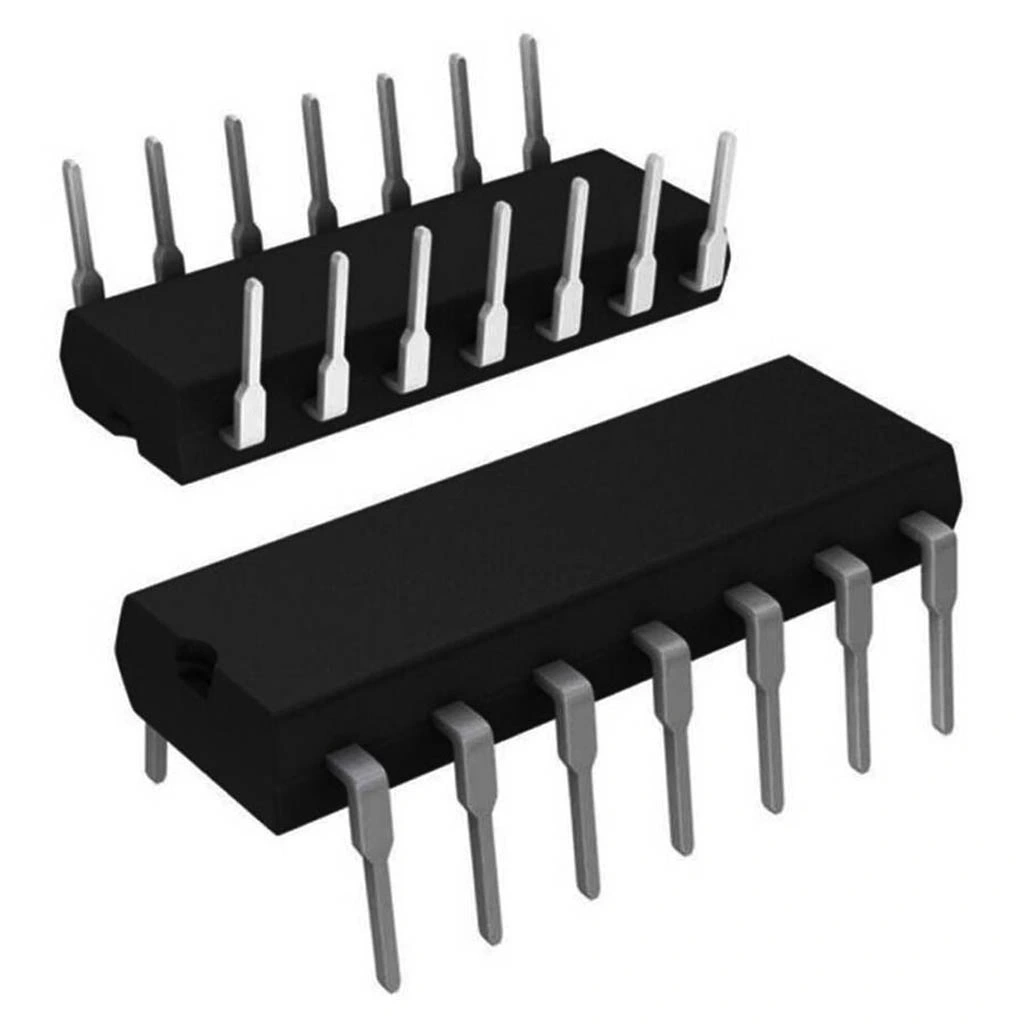

LM239AN Diferansiyel Komparatör Entegresi PDIP-14

LM239AN, dört bağımsız diferansiyel voltaj karşılaştırıcısı içeren çok yönlü bir entegredir. PDIP-14 paketinde sunulan bu entegre, tek veya çift besleme ile çalışabilme özelliğine sahiptir ve güç tüketimi oldukça düşüktür.

Düşük ofset akımı, düşük ofset voltajı ve geniş çalışma voltajı aralığı ile elektronik komponentler içerisinde birçok uygulama için ideal bir seçimdir. Her bir komparatör çıkışı açık kolektör yapısındadır.

Özellikle kompakt devre tasarımlarında yer tasarrufu sağlayan bu entegreler arasında popüler olan LM239AN, endüstriyel sistemlerde yaygın olarak kullanılır. Diğer entegreler ile kolayca ara yüz oluşturabilmesi tasarımcılara büyük avantaj sağlamaktadır.

Teknik Özellikler

LM239AN Diferansiyel Komparatör Entegresi PDIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Dörtlü Diferansiyel Voltaj Komparatörü
• Üretici: Texas Instruments / STMicroelectronics / ON Semiconductor
• Paket Tipi: PDIP-14 (Plastic Dual In-line Package)
• Besleme Voltajı Aralığı: 2V - 36V (tek besleme), ±18V (çift besleme)
• Diferansiyel Giriş Voltajı: 36V
• Komparatör Sayısı: 4 bağımsız ünite
• Giriş Offset Voltajı: 2mV (tipik), 5mV (maksimum)
• Giriş Bias Akımı: 25nA (tipik)
• Besleme Akımı: 0.8mA (maksimum)
• Çıkış Akımı: 16mA (maksimum)
• Çıkış Tipi: Open-Collector (Açık Kolektör)
• Tepki Süresi: 300ns (tipik)
• Voltaj Kazancı: 200V/mV (tipik)
• Ortak Mod Giriş Voltajı Aralığı: 0V ile VCC-1.5V arası
• Ortak Mod Reddetme Oranı: 85dB (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Çıkış Saturasyon Voltajı: 0.4V (maksimum)
• TTL Uyumluluğu: Evet
• Pin Sayısı: 14
• Montaj Tipi: Through-Hole (Delikli Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM239AN Diferansiyel Komparatör Entegresi PDIP-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal İşleme Uygulamaları

• Seviye dedektörleri
• Darbe detektörleri
• Analog-dijital dönüştürücü arayüzleri
• Sinyal karşılaştırma devreleri
• Limit dedektörleri

Sensör Arayüzleri

• Sıcaklık sensörü devreleri
• Işık sensörü uygulamaları
• Basınç sensörü arayüzleri
• Hall sensörü devreleri
• Akım algılama sistemleri

Endüstriyel Kontrol Sistemleri

• Multi-vibratör devreleri
• Zamanlama ve tetikleme devreleri
• Motor kontrol sistemleri
• Güç kaynağı denetim devreleri
• Alarm ve güvenlik sistemleri

Avantajlar ve Özellikler

LM239AN Diferansiyel Komparatör Entegresi PDIP-14'ün sağladığı avantajlar ve çözümler.

• Dört Bağımsız Komparatör: Tek pakette çoklu karşılaştırma imkanı
• Esnek Besleme Seçenekleri: Tek veya çift besleme ile çalışabilme
• Breadboard Uyumlu: PDIP-14 paketi ile kolay prototipleme
• Geniş Besleme Aralığı: 2V ile 36V arası geniş çalışma aralığı
• Yüksek Hız: 300ns tipik tepki süresi
• Düşük Giriş Offset Voltajı: Hassas karşılaştırma için 2mV tipik
• Açık Kolektör Çıkışı: Farklı voltaj seviyelerinde arayüz imkanı
• Düşük Güç Tüketimi: Pil uygulamaları için ideal
• Düşük Giriş Akımı: Yüksek empedanslı kaynaklarla uyumlu
• TTL/CMOS Uyumluluğu: Dijital sistemlerle kolay entegrasyon

Devre Tasarımı ve Kullanım

LM239AN Diferansiyel Komparatör Entegresi PDIP-14'ün devre tasarımında kullanımı hakkında bilgiler.

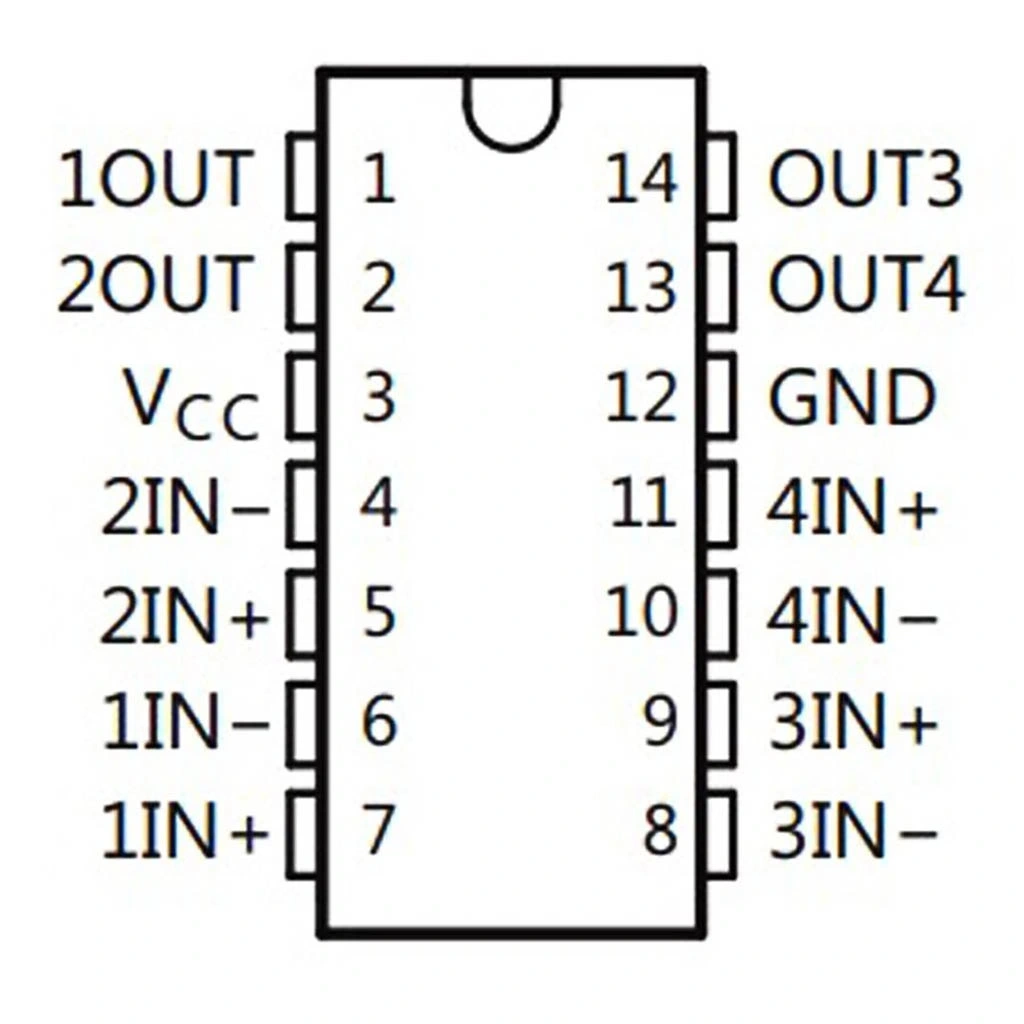

Pin Yapılandırması (PDIP-14):

• Pin 1: Output A
• Pin 2: Inverting Input A (-)
• Pin 3: Non-inverting Input A (+)
• Pin 4: VCC+
• Pin 5: Non-inverting Input B (+)
• Pin 6: Inverting Input B (-)
• Pin 7: Output B
• Pin 8: Output C
• Pin 9: Inverting Input C (-)
• Pin 10: Non-inverting Input C (+)
• Pin 11: VCC- (GND)
• Pin 12: Non-inverting Input D (+)
• Pin 13: Inverting Input D (-)
• Pin 14: Output D

Temel Bağlantı Şeması:

1. VCC+ ve VCC- (GND) besleme bağlantılarını yapın (Pin 4 ve Pin 11)
2. VCC+ ile GND arasına 0.1µF bypass kapasitörü bağlayın
3. Karşılaştırılacak referans voltajını inverting veya non-inverting girişe bağlayın
4. Ölçülecek sinyali diğer girişe bağlayın
5. Çıkışlara pull-up dirençleri (genellikle 1kΩ - 10kΩ) bağlayın
6. Çıkış bağlantılarını hedef devrenize göre yapılandırın

Tipik Uygulama Örnekleri:

• Osilatör Devresi: Tek bir komparatör, bir kondansatör ve birkaç direnç ile RC osilatör oluşturabilirsiniz
• Pencere Komparatörü: İki komparatör kullanarak bir sinyalin belirli aralıkta olup olmadığını kontrol edebilirsiniz
• Schmitt Trigger: Geri beslemeli komparatör devresi ile gürültülü sinyalleri temizleyebilirsiniz
• Sıcaklık Kontrol Sistemi: NTC/PTC ve referans direnci ile sıcaklık monitörü yapabilirsiniz
• Sıfır-Geçiş Dedektörü: AC sinyallerin sıfır geçişlerini tespit edebilirsiniz

Sorun Giderme ve İpuçları

LM239AN Diferansiyel Komparatör Entegresi PDIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Titreşen Çıkış: Histerezis ekleyin, giriş RC filtresi kullanın
• Çapraz Konuşma: Komparatörler arası sinyal hatlarını ayırın, ayrı bypass kapasitörleri kullanın
• Düşük Çıkış Gerilimi: Pull-up direnç değerini azaltın veya daha güçlü bir pull-up kaynağı kullanın
• Yavaş Tepki: Pull-up direncini azaltın, giriş ofsetini artırın
• Gürültü Hassasiyeti: Besleme hattı filtrelemesi yapın, PCB düzenini optimize edin

Histerezis Ekleme

• Çıkıştan non-inverting girişe bir geri besleme direnci (100kΩ - 1MΩ) ekleyin
• Non-inverting girişten toprağa bir direnç bağlayın
• Histerezis miktarını ayarlamak için direnç oranını değiştirin
• Schmitt trigger etkisi için yüksek ve düşük eşik seviyelerini hesaplayın
• Gürültülü uygulamalarda daha fazla histerezis ekleyin

Çift Besleme Kullanımı

• +V ve -V güç kaynakları arasına 1µF ve 0.1µF bypass kapasitörleri ekleyin
• Ortak mod giriş aralığını genişletmek için çift besleme kullanın
• AC sinyallerin sıfır geçişleri için toprak referanslı komparatör kullanın
• Çift beslemede ortak mod aralığı her iki besleme arasında olabilir
• Hassas uygulamalarda düşük gürültülü güç kaynakları kullanın

Paket İçeriği

• LM239AN Diferansiyel Komparatör Entegresi PDIP-14
