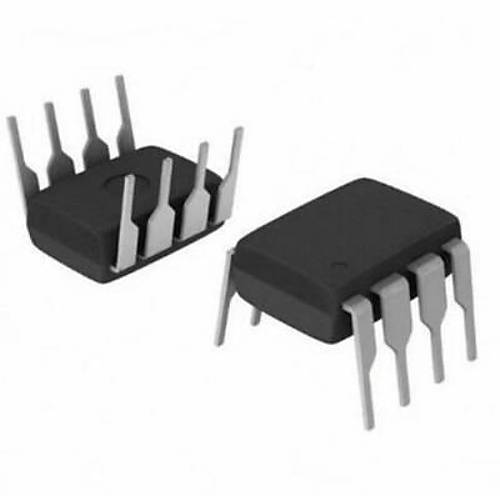

LM1881 DIP-8 Entegre
LM1881 DIP-8 Entegre LM1881 Video senkronizasyon ayırıcısı, 0,5-V ila 2 genlikli standart negatif gidişli senkronizasyon NTSC, PAL(1) ve SECAM video sinyallerinden kompozit ve dikey senkronizasyon, çoğuşma veya arka sundurma zamanlaması dahil olmak üzere zamanlama bilgilerini ve tek ve çift alan bilgilerini çıkarır. V s. Entegre devre ayrıca standart olmayan, daha hızlı yatay oranlı video sinyalleri için senkronizasyon ayrımı sağlama yeteneğine sahiptir. Dikey çıktı, dikey senkron periyodunda ilk tırtıklının yükselen kenarında üretilir. Yukarıda bahsedilen yükselen kenar, standart olmayan bir video sinyali için olduğu gibi, harici olarak ayarlanan gecikme süresi içinde meydana gelmezse, bir zaman gecikmesinden sonra varsayılan bir dikey çıkış üretilir. Kullanım Alanları Video Kameralar ve Kaydediciler Yayın Sistemleri Ev eğlencesi Bilgisayar ve Oyun Uygulamaları Seri LM1881 Besleme Gerilimi 5V - 12V Çalışma Besleme Akımı 5.2mA Çalışma Sıcaklığı 0°C ~ +70°C Pd - Güç Tüketimi 1100 mW Pin Sayısı 8 Pin Paket Tipi DIP-8 LM1881 Datasheet.
