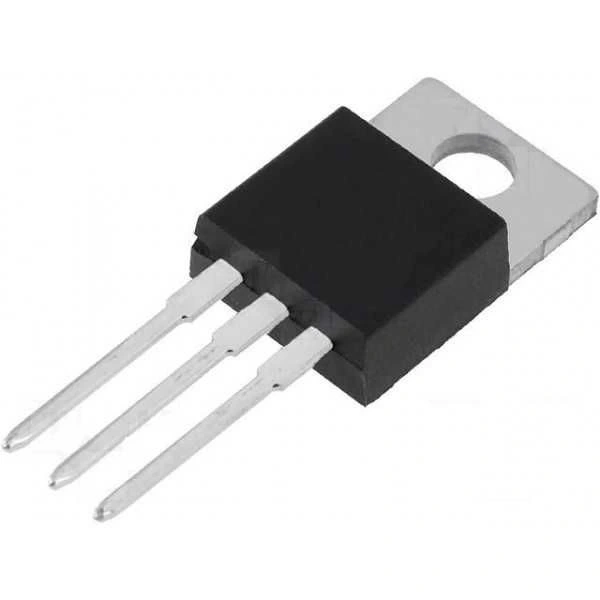

LM1117 TO-220 3.3V Regülatör

LM1117 TO-220 3.3V, düşük dropout (LDO) lineer voltaj regülatörüdür. 3.3V sabit çıkış voltajı ve 800mA sürekli çıkış akımı sunan bu entegre, 4.5V-15V giriş voltaj aralığında çalışır. Minimum 1.2V dropout voltajı ile 5V kaynaklardan verimli 3.3V dönüşümü sağlar. Yerleşik kısa devre koruması ve aşırı sıcaklık kapatması güvenilir çalışma sunar.

Kompakt TO-220 paketi sayesinde ısı transferi kolaylaşan bu güç entegreleri ürünü, yüksek akım uygulamaları için ideal çözümdür. Hızlı geçici tepkili tasarımı, yük değişimlerinde bile kararlı voltaj çıkışı sağlar. Sadece iki harici kapasitör gereksinimi ile devre tasarımını basitleştirir.

3.3V dijital sistemler, mikrodenetleyiciler ve FPGA devreleri için güvenilir besleme sağlayan bu regülatör, entegreler dünyasında yaygın kullanılan çözümdür. Kolay montaj ve soğutma özellikleri ile diğer elektronik komponentler ile uyumlu çalışarak düşük gürültülü güç dönüşümü sağlar.

Teknik Özellikler

LM1117 TO-220 3.3V Regülatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Düşük Dropout (LDO) Lineer Voltaj Regülatörü
• Model: LM1117
• Üretici: Texas Instruments / National Semiconductor
• Paket Tipi: TO-220-3
• Sabit Çıkış Voltajı: 3.3V (±1%)
• Giriş Voltaj Aralığı: 4.5V - 15V
• Maksimum Çıkış Akımı: 800mA (sürekli)
• Dropout Voltajı: 1.2V (tipik) @ 800mA
• Çıkış Voltaj Toleransı: ±1% (tipik)
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Termal Direnç (Junction-to-Case): 5.0°C/W
• Hat Regülasyonu: 0.2% (tipik)
• Yük Regülasyonu: 0.4% (tipik)
• Quiescent Akımı: 5mA (tipik)
• Çıkış Gürültüsü: 0.003% (tipik)
• Koruma Özellikleri: Aşırı sıcaklık koruması, kısa devre koruması
• Çıkış Kapasitörü Gereksinimi: Minimum 10µF
• Minimum Giriş Kapasitörü: 10µF (VIN-VOUT > 3V ise gerekli)
• PSRR (Power Supply Rejection Ratio): 75dB (tipik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM1117 TO-220 3.3V Regülatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

3.3V Dijital Sistemler

• Mikrodenetleyici ve mikroişlemci beslemeleri
• FPGA ve CPLD güç kaynakları
• ARM, ESP32, STM32 devreleri
• Raspberry Pi ve benzeri tek kartlı bilgisayarlar
• WiFi, Bluetooth ve RF modülleri

Hassas Elektronik Sistemler

• Veri toplama ve ölçüm sistemleri
• Sensör besleme devreleri
• Analog sinyal işleme devreleri
• ADC ve DAC referans kaynakları
• Düşük gürültülü ses devreleri

5V'dan 3.3V Dönüşüm Uygulamaları

• USB beslemeli cihazlar
• Karışık voltaj sistemleri
• Legacy sistemlerin yeni devrelerle entegrasyonu
• Arduino 5V'dan 3.3V seviye dönüşümü
• Bilgisayar çevre birimleri

Avantajlar ve Özellikler

LM1117 TO-220 3.3V Regülatör'ün sağladığı avantajlar ve çözümler.

• Düşük Dropout Voltajı: 1.2V dropout ile verimli dönüşüm
• Yüksek Akım Kapasitesi: 800mA sürekli çıkış akımı
• Yüksek Hassasiyet: ±1% çıkış voltaj toleransı
• Düşük Gürültü: 0.003% çıkış gürültüsü
• Basit Devre Tasarımı: Minimum harici komponent gereksinimi
• TO-220 Paket: Kolay montaj ve etkin ısı dağılımı
• Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
• Kısa Devre Koruması: Sürekli kısa devreye dayanıklılık
• Hızlı Geçici Tepki: Yük değişimlerinde kararlı çıkış
• Düşük Quiescent Akımı: 5mA ile verimli çalışma

Devre Tasarımı ve Kullanım

LM1117 TO-220 3.3V Regülatör'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-220-3):

• Pin 1: Adjust/GND (Toprak)
• Pin 2: Vout (Çıkış Voltajı - 3.3V)
• Pin 3: Vin (Giriş Voltajı)
• Tab: GND (Toprak - Soğutma)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (10µF elektrolitik veya tantalum) VIN ve GND arasına bağlanır
2. Çıkış filtreleme kapasitörü (10µF veya daha büyük düşük ESR tip) VOUT ve GND arasına bağlanır
3. Çıkış kapasitörüne paralel olarak 0.1µF seramik kapasitör eklenmesi yüksek frekanslı gürültüyü azaltır
4. Soğutucu gerekli ise tab kısmına uygun ısı macunu ile monte edilir

Kapasitör Seçimi İpuçları:

• Çıkış Kapasitörü: 10µF-100µF arası, düşük ESR (1Ω veya altı)
• Tantalum veya alüminyum elektrolitik kapasitörler önerilir
• Seramik kapasitörler kullanılırsa, değeri 2-3 kat artırılmalıdır
• Giriş Kapasitörü: VIN ile VOUT arasındaki fark 3V'dan fazlaysa 10µF kullanın
• Yüksek geçici tepki gerektiren uygulamalar için çıkış kapasitörünü 22µF veya üzerine çıkarın

Montaj ve Soğutma İpuçları:

• 500mA üzeri yüklerde soğutucu kullanın
• TO-220 paketi için uygun soğutucu ve ısı macunu kullanın
• PCB'de geniş bakır alanlar ile ısı yayılımını artırın
• Güç dağıtımı = (VIN-VOUT) × IOUT formülü ile hesaplanır
• Maksimum junction sıcaklığı 125°C'yi aşmamalıdır

Sorun Giderme ve İpuçları

LM1117 TO-220 3.3V Regülatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çıkış Voltajı: Çıkış kapasitörünü değiştirin, düşük ESR tip kullanın
• Aşırı Isınma: Soğutucu ekleyin, giriş voltajını düşürün
• Düşük Çıkış Voltajı: Giriş voltajının minimum (3.3V+1.2V) olduğunu doğrulayın
• Aşırı Gürültü: Çıkışa ek filtreleme kapasitörleri ekleyin
• Yüksek Yük Altında Çalışmama: Giriş gücünü ve kapasitör değerlerini kontrol edin

Hassas 3.3V Uygulamaları İçin İpuçları

• Çıkışa 47µF-100µF elektrolitik ve 0.1µF seramik kapasitörleri paralel bağlayın
• Kapasitörleri regülatör pinlerine olabildiğince yakın yerleştirin
• Analog ve dijital 3.3V hatlarını ayrı regülatörlerden besleyin
• Giriş ve çıkış arasındaki voltaj farkını minimumda tutun (5V ideal)
• Yüksek frekanslı gürültü için çıkışa 10µH/10µF LC filtre ekleyin

Termal Yönetim İpuçları

• Güç dağılımı = (VIN-3.3V) × IOUT formülü ile hesaplanır
• 12V'dan 3.3V'a 500mA'de yaklaşık 4.35W güç dağıtılır
• TO-220 paketi için 3°C/W - 5°C/W arası soğutucu yeterlidir
• Giriş voltajını mümkün olduğunca düşük tutun (5-6V ideal)
• Yüksek akımlarda büyük soğutucu veya fan kullanın

Paket İçeriği

• LM1117 TO-220 3.3V Regülatör
