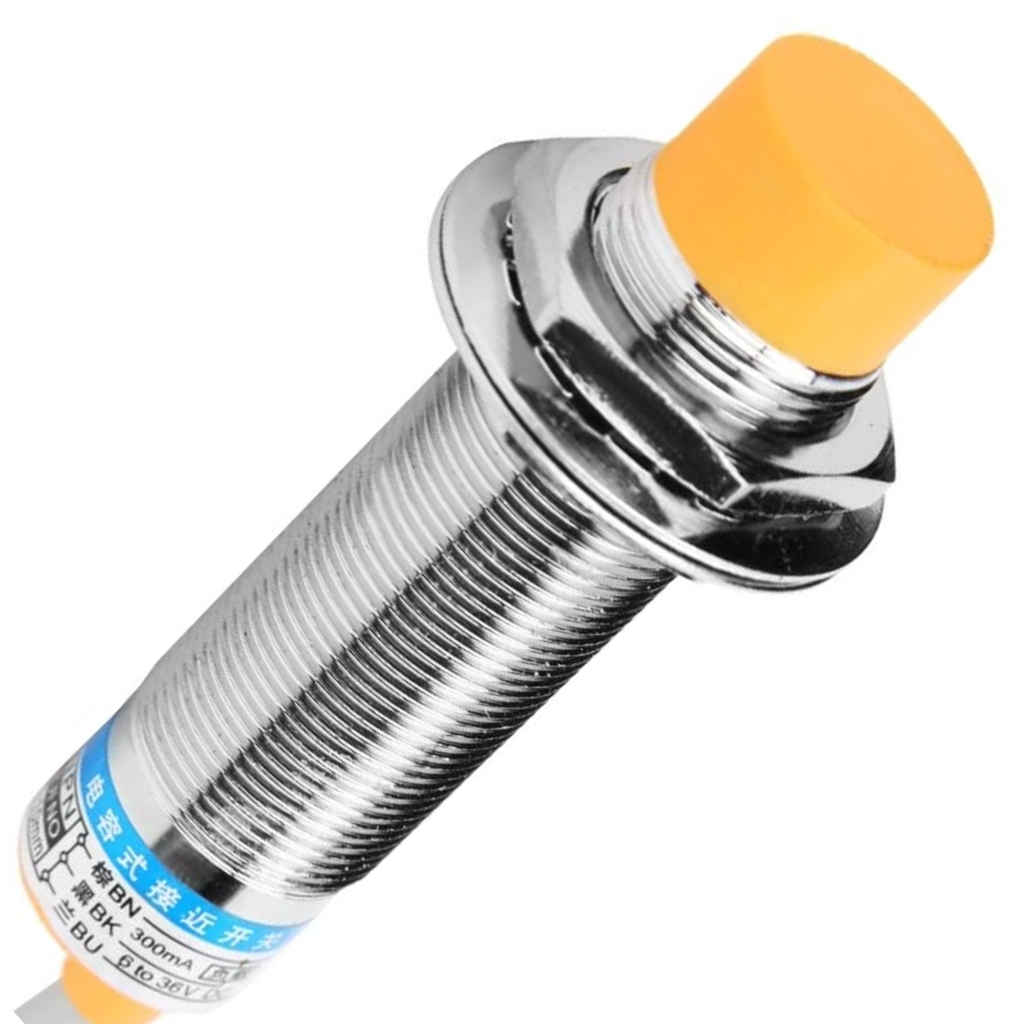

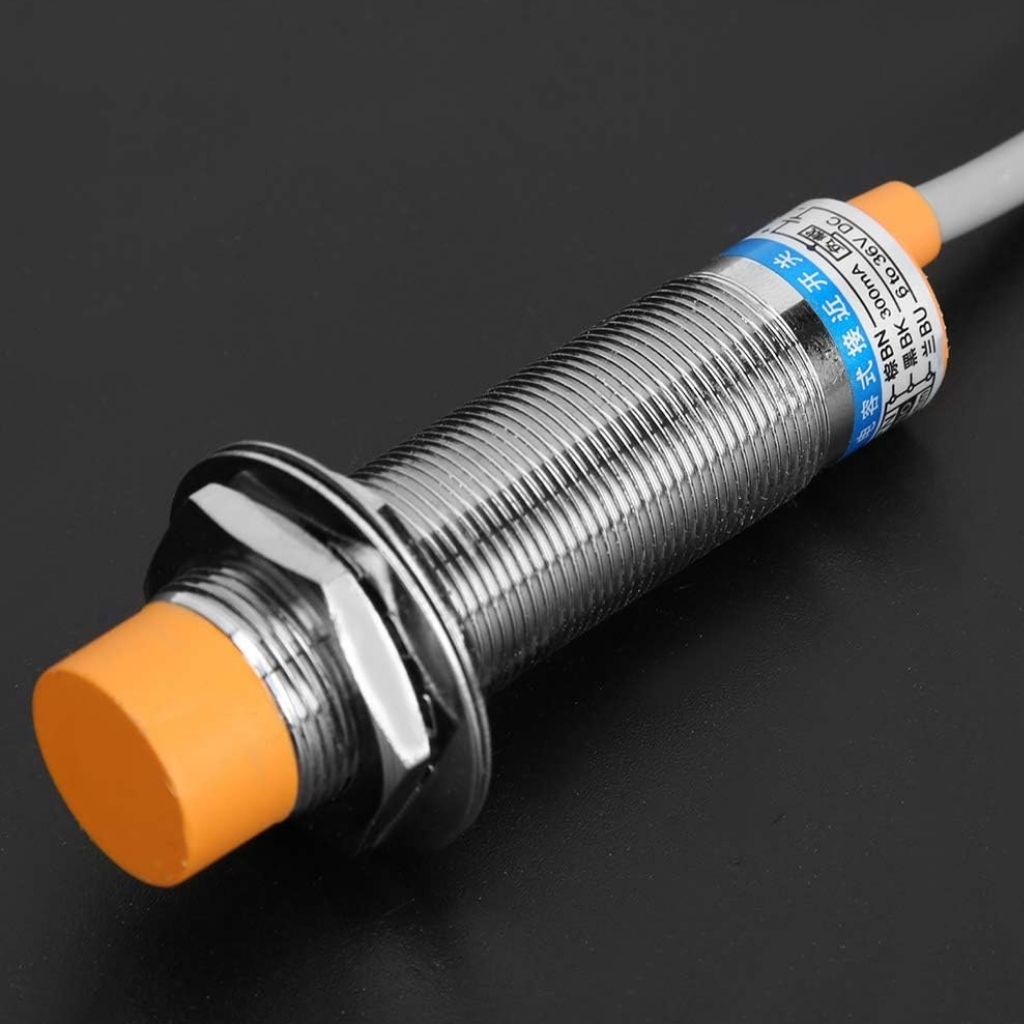

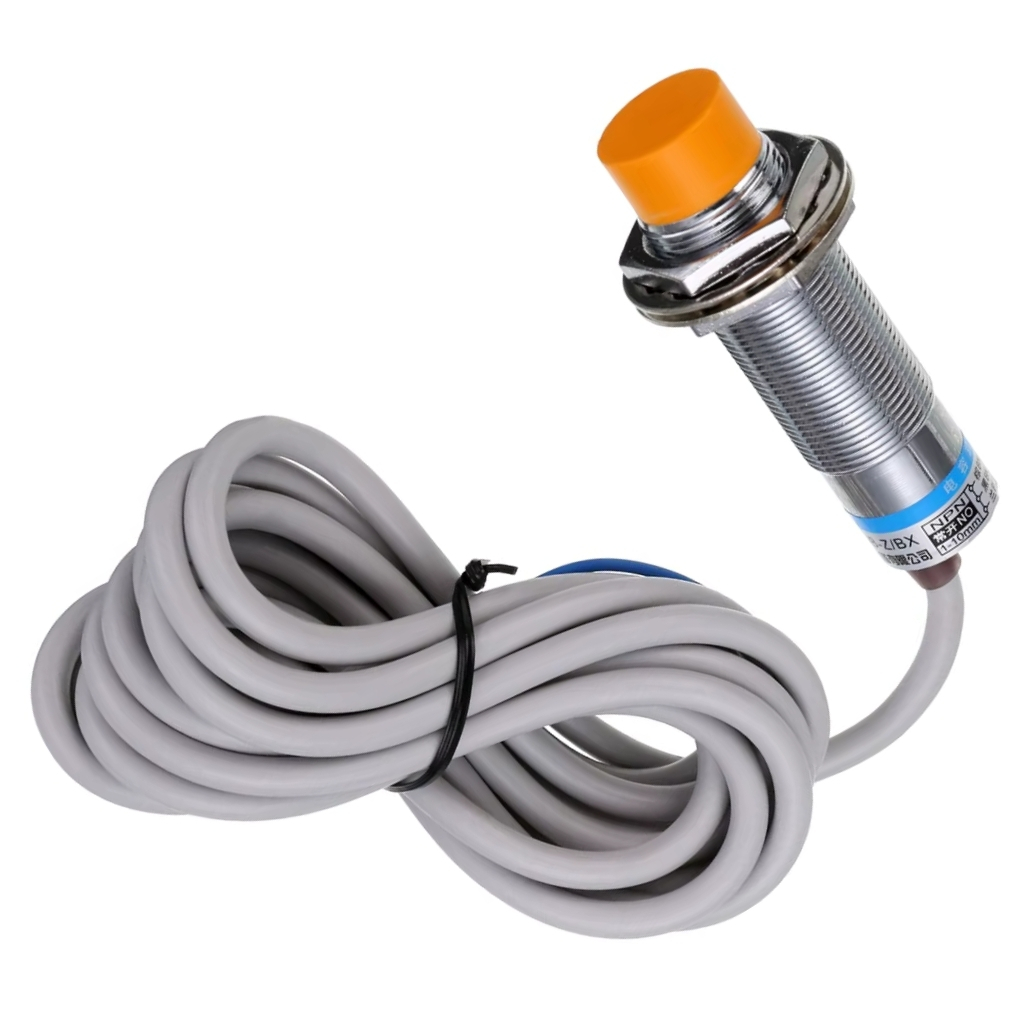

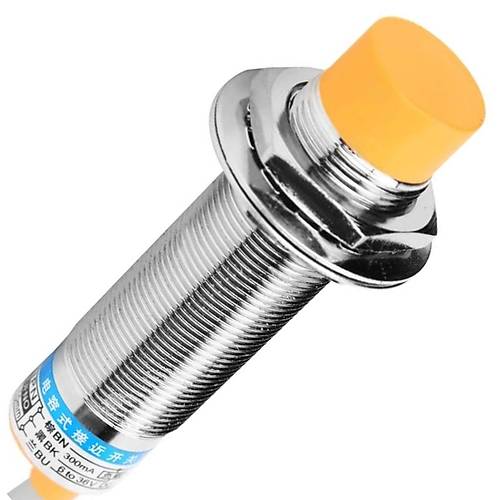

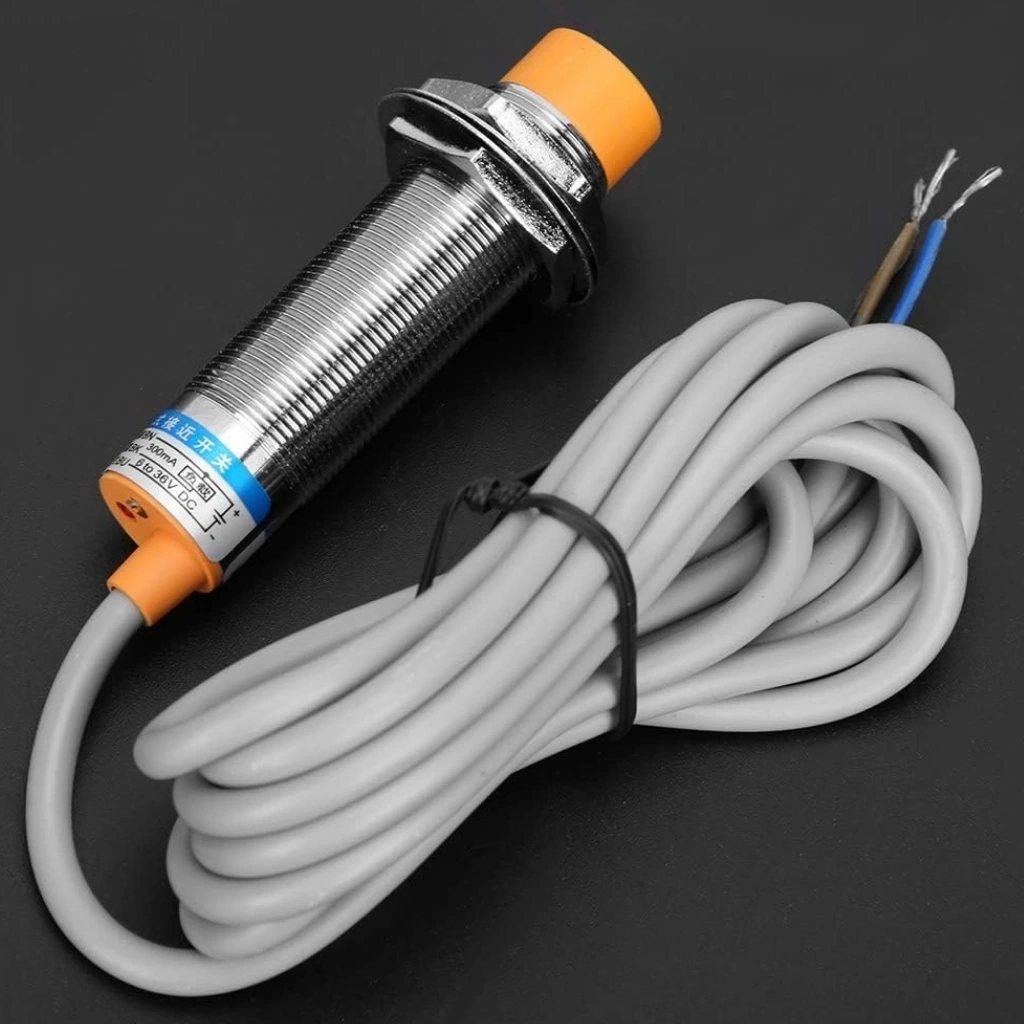

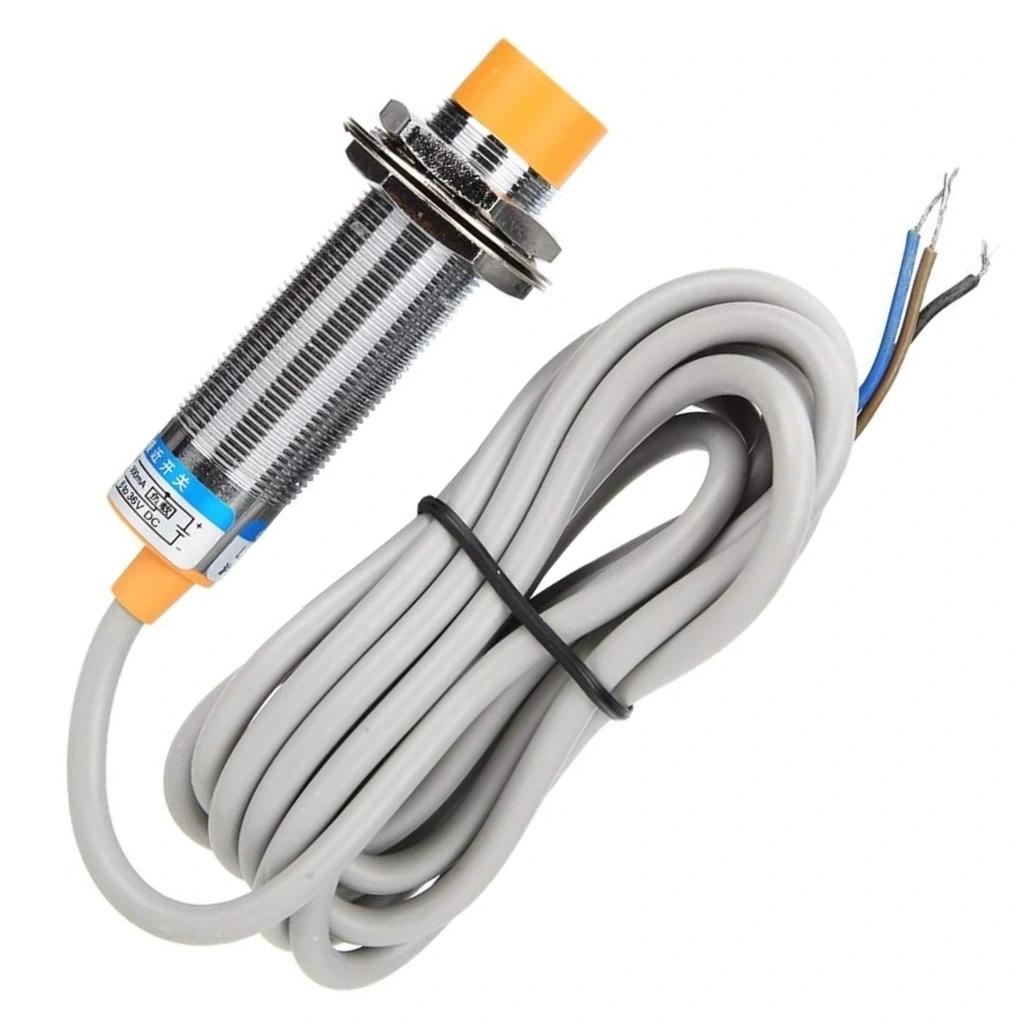

LJC18A3-B-Z/BX Kapasitif NPN Yakınlık Sensörü
LJC18A3-B-Z/BX, metal ve metal olmayan nesneleri temassız olarak algılayabilen yüksek hassasiyetli bir kapasitif yakınlık sensörüdür. Silindirik M18 gövde tasarımına sahip bu sensör, endüstriyel standartlarda dayanıklılık sunarken, hem katı hem de sıvı maddeleri algılama yeteneğine sahiptir.
NPN çıkış tipi ve normalde açık (NO) kontak yapısıyla çeşitli kontrol sistemlerine kolayca entegre edilebilen bu sensörler ürünü, 6-36V DC geniş çalışma voltajı aralığına sahiptir.
Endüstriyel otomasyon sistemlerinden Arduino tabanlı projelere kadar geniş bir kullanım alanı bulan bu kapasitif sensör, plastik, tahta, sıvı, toz gibi çeşitli malzemelerin varlığını güvenilir şekilde tespit etmek için ideal bir çözümdür.
Teknik Özellikler
LJC18A3-B-Z/BX Kapasitif NPN Yakınlık Sensörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: LJC18A3-B-Z/BX
- Sensör Tipi: Kapasitif yakınlık sensörü
- Algılama Mesafesi: 1-10mm (ayarlanabilir)
- Çalışma Voltajı: 6-36V DC
- Çıkış Tipi: NPN (Negatif anahtarlama)
- Kontak Durumu: NO (Normalde Açık)
- Maksimum Çıkış Akımı: 300mA
- Tepki Frekansı: 100Hz
- Tepki Süresi: ≤10ms
- Algılama Hedefi: Metal ve metal olmayan nesneler (katı, sıvı, toz)

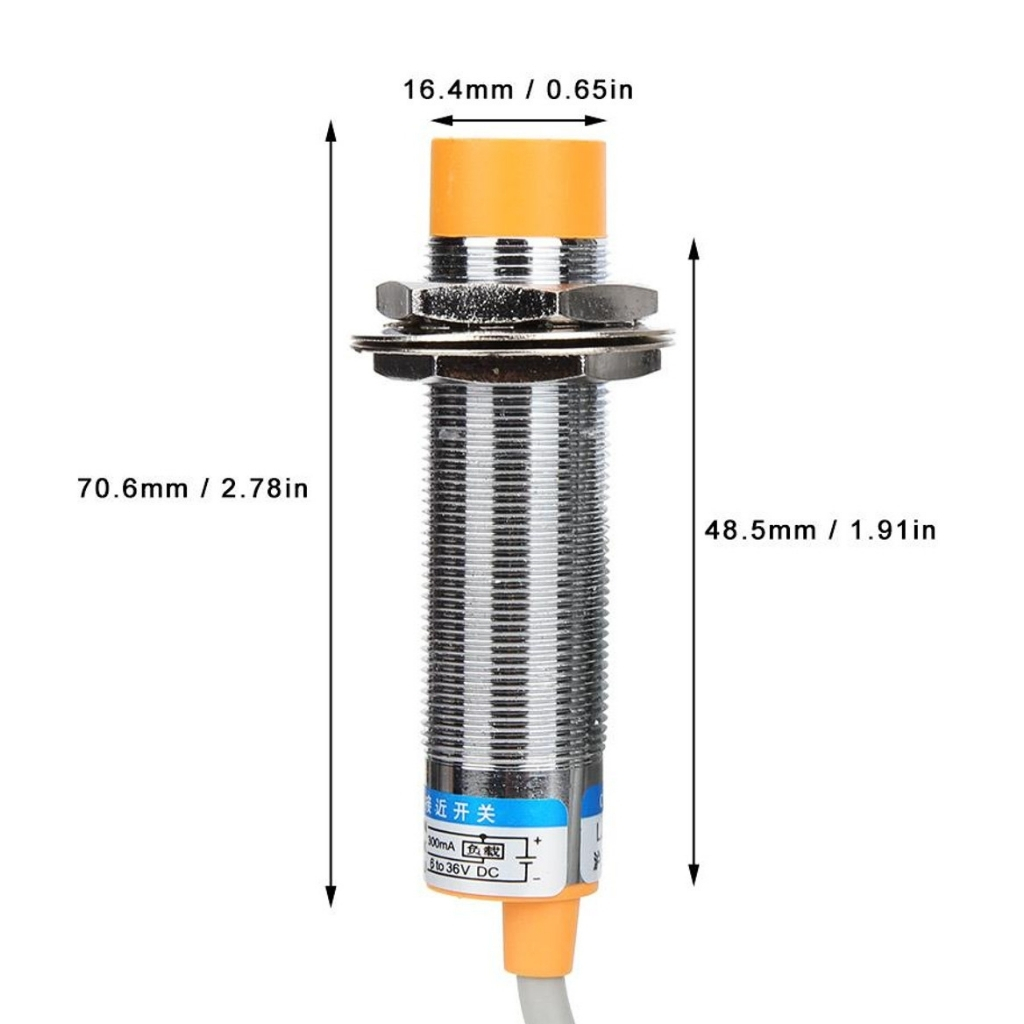

- Sensör Çapı: 18mm (M18)
- Sensör Uzunluğu: 80mm
- Gövde Malzemesi: Pirinç, nikel kaplı
- Algılama Yüzeyi: PBT plastik
- Ayarlama: Hassasiyet ayar potansiyometresi

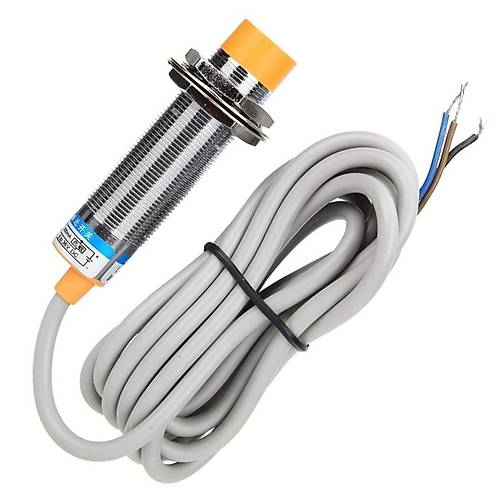

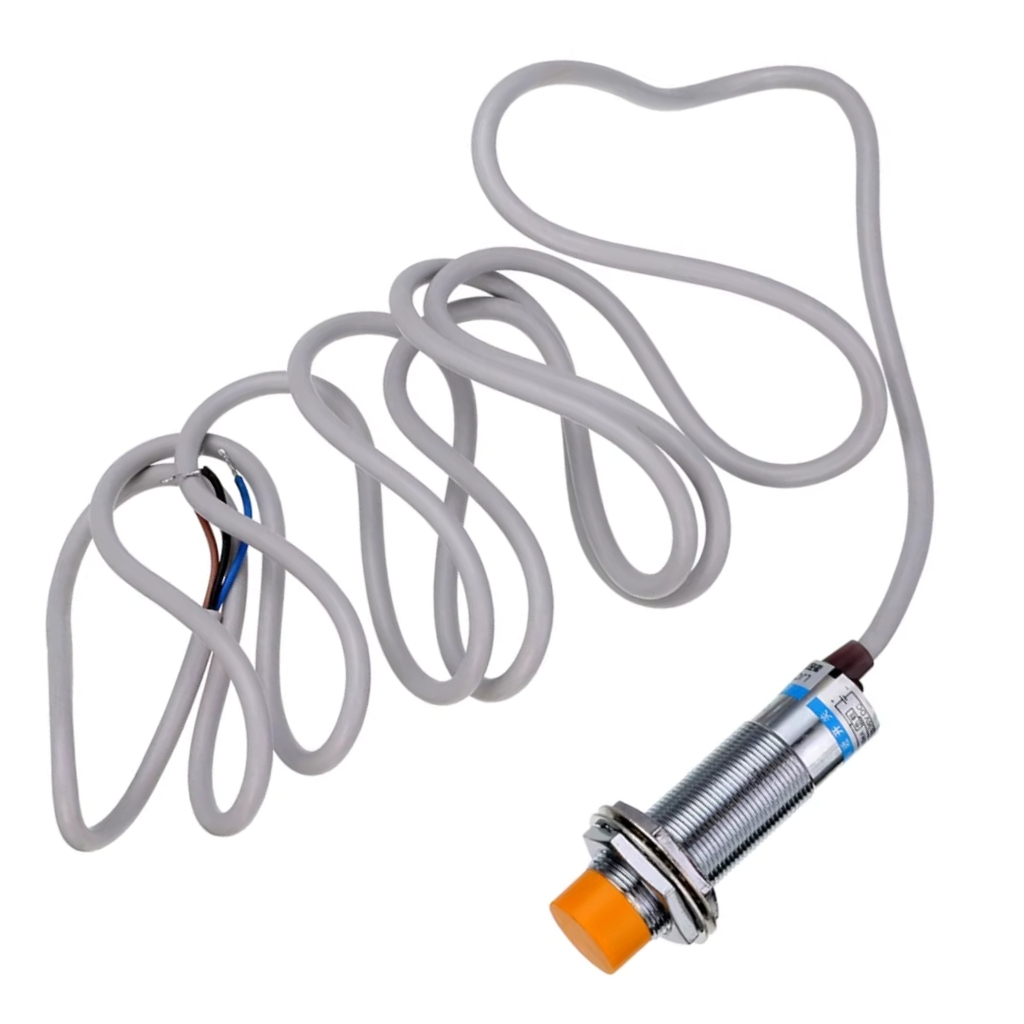

- Konnektör Tipi: 3 telli kablo (yaklaşık 30cm)

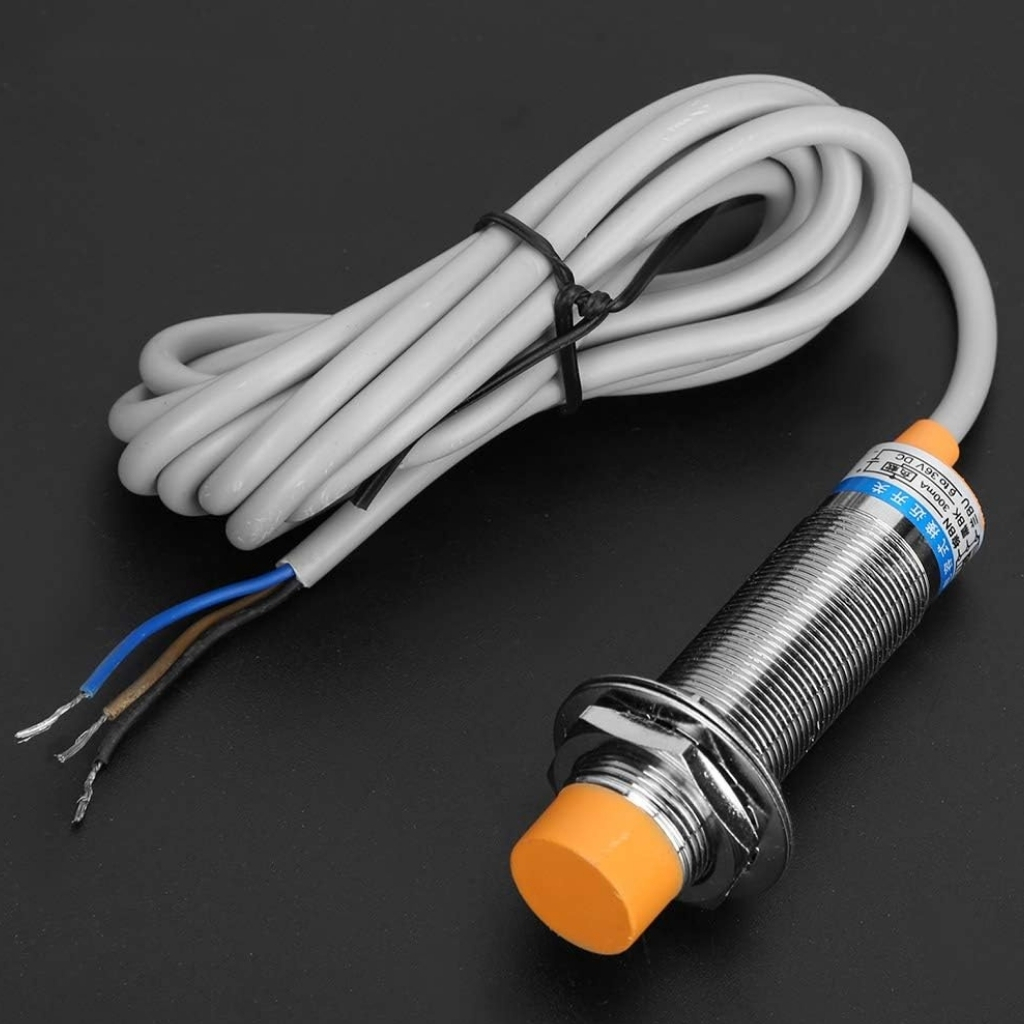

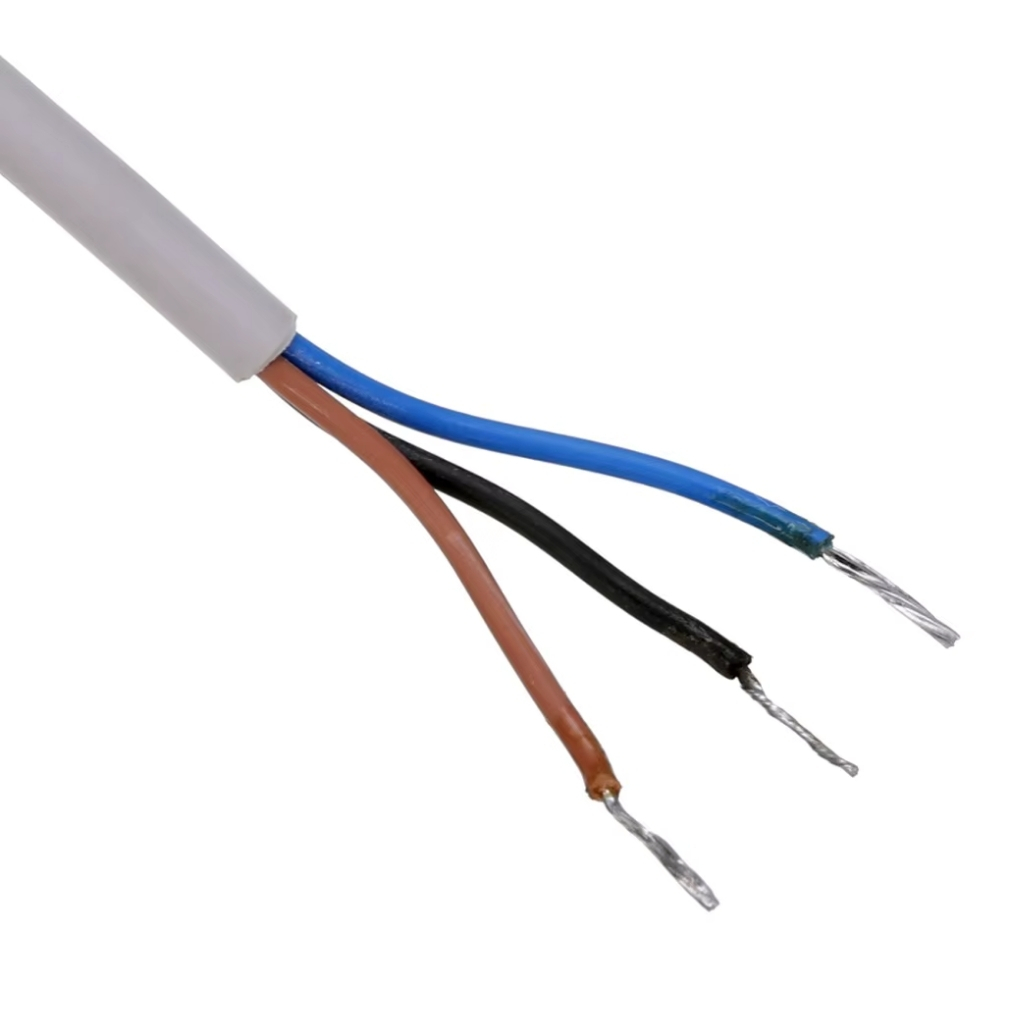

- Kablo Renk Kodları:
- Kahverengi: Pozitif (+)
- Siyah: Sinyal (Çıkış)
- Mavi: Negatif (-)
- Montaj: M18 x 1 dişli, 2 somun ile
- Gösterge LED: Kırmızı (Algılama durumunda yanar)
- Koruma Sınıfı: IP65 (Toz geçirmez ve su sıçramasına dayanıklı)
- Çalışma Sıcaklığı: -25°C ~ +70°C
- Çalışma Nemi: 35% ~ 95% RH (yoğuşmasız)
- İzolasyon Direnci: >50MΩ @ 500V DC
- Darbe Dayanımı: 30g, 11ms
- Titreşim Dayanımı: 10-55Hz, 1.5mm çift genlik
- Histerezis: ≤20% algılama mesafesi
- Sızıntı Akımı: ≤0.5mA
- Voltaj Düşümü: ≤1.8V
- Algılama Malzemeleri: Metal, ahşap, plastik, cam, sıvılar, granüller
- Dielektrik Sabiti: ≥1.8
- Ağırlık: Yaklaşık 100g
Kullanım Alanları
LJC18A3-B-Z/BX Kapasitif NPN Yakınlık Sensörü'nün kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Otomasyon
- Sıvı seviye algılama
- Malzeme tanımlama
- Dolum sistemleri kontrolü
- Paketleme hatları
- Konveyör bant uygulamaları
Gıda ve İlaç Sektörü
- Gıda malzemeleri tespiti
- Sıvı ürün seviye kontrolü
- Şişe dolum sistemleri
- Ambalaj kontrolleri
- Hijyenik ortam uygulamaları
Güvenlik ve Kontrol
- Tank seviye algılama
- Sızıntı tespiti
- Kapı/pencere pozisyon tespiti
- Nesne varlık kontrolü
- Otomatik dispenser sistemleri
Robotik ve DIY Projeler
- Arduino ile sensör uygulamaları
- Robotik projeler
- Akıllı ev sistemleri
- Eğitim amaçlı sensör uygulamaları
- Maker projeleri
Avantajlar ve Özellikler
LJC18A3-B-Z/BX Kapasitif NPN Yakınlık Sensörü'nün sağladığı avantajlar ve çözümler.
- Çok Yönlü Algılama: Metal ve metal olmayan nesneleri algılayabilme
- Ayarlanabilir Hassasiyet: Farklı malzeme ve mesafeler için hassas ayar imkanı
- Sıvı Algılama: Tank ve hazne içindeki sıvıları dışarıdan tespit edebilme
- Temassız Çalışma: Fiziksel temas olmadan nesneleri algılama
- Görsel Geri Bildirim: LED gösterge ile algılama durumu izleme
- Dayanıklı Tasarım: IP65 koruma ile zorlu ortamlarda kullanım
- Geniş Voltaj Aralığı: 6-36V DC ile farklı sistemlere uyumluluk
- Standardize Boyut: M18 endüstriyel standart ölçü ile kolay montaj
- Yüksek Yük Kapasitesi: 300mA'e kadar yük sürme kabiliyeti
- Malzeme Çeşitliliği: Plastik, cam, ahşap, toz, sıvı gibi farklı malzemeleri algılama
Bağlantı ve Kullanım
LJC18A3-B-Z/BX Kapasitif NPN Yakınlık Sensörü'nün doğru bağlantısı ve verimli kullanımı hakkında bilgiler.
İpucu: Hassasiyet ayarını, sensör hedef nesneyi algıladığında LED yanar hale gelene kadar kademeli olarak yapın.
Temel Bağlantı Şeması:
- Kahverengi Kablo (V+): DC güç kaynağının pozitif (+) terminaline
- Mavi Kablo (V-): DC güç kaynağının negatif (-) terminaline
- Siyah Kablo (Çıkış): Yükün (röle, PLC girişi, Arduino vb.) negatif tarafına
- Yükün diğer ucu güç kaynağının pozitif terminaline bağlanmalıdır
Arduino ile Bağlantı:
- Kahverengi Kablo: Harici güç kaynağının pozitif terminaline (6-36V DC)
- Mavi Kablo: Harici güç kaynağının negatif terminaline ve Arduino GND'sine
- Siyah Kablo: Arduino dijital giriş pinine 10K pull-up direnci üzerinden
- Harici güç kaynağı kullanıldığında Arduino ve güç kaynağının GND hatlarının ortak olması gerekir
Hassasiyet Ayarı:
- Sensörün arka kısmındaki ayar vidasını küçük bir tornavida ile döndürün
- Saat yönünde çevirme: Hassasiyeti artırır (algılama mesafesi artar)
- Saat yönünün tersine çevirme: Hassasiyeti azaltır (algılama mesafesi azalır)
- Ayarı, sensörün sadece istenen nesneyi algılayacağı noktaya getirin
- Ayar sonrası sensör sabitlendikten sonra tekrar kontrol edin
Montaj Önerileri:
- Sensörü, algılanacak nesnelere algılama yüzeyi dönük olacak şekilde konumlandırın
- Montaj için 18mm çapında delik açın veya uygun kelepçe kullanın
- Verilen somunlar ile sensörü sıkıca sabitleyin
- Metal yüzeylere monte ederken, algılama yüzeyinin en az 5mm dışarıda kalmasını sağlayın
- Sensörler arasında çapraz etkileşimi önlemek için en az 2.5 sensör çapı kadar mesafe bırakın
- Kablo bağlantılarını nem ve darbelere karşı koruyun
Sorun Giderme ve İpuçları
LJC18A3-B-Z/BX Kapasitif NPN Yakınlık Sensörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Sensör Tepki Vermiyor: Güç bağlantılarını kontrol edin, voltaj seviyesinin 6-36V aralığında olduğundan emin olun.
- Yanlış Algılama: Hassasiyet ayarını düşürün, algılama alanında istenmeyen nesneler olmadığından emin olun.
- LED Yanıyor Ama Çıkış Yok: Çıkış bağlantısını kontrol edin, yükün durumunu ve bağlantısını doğrulayın.
- Kararsız Algılama: Sensör çevresindeki elektromanyetik paraziti azaltın, sensörü daha stabil bir konuma monte edin.
- Yetersiz Algılama Mesafesi: Hassasiyet ayarını artırın, sensör yüzeyini temiz tutun, hedef nesnenin yeterli boyuta sahip olduğundan emin olun.
Uygulama İpuçları
- Sıvı seviye tespitinde, sensörü kabın dışına monte edin ve dışarıdan algılama yapın
- Farklı malzemeler için algılama mesafesinin değişeceğini unutmayın, her malzeme için ayrı ayar gerekebilir
- Yüksek dielektrik sabitine sahip malzemeler (metal, su) daha kolay algılanır
- Hassasiyeti çok yüksek ayarlamak, istenmeyen nesnelerin algılanmasına neden olabilir
- Sensörü manyetik parazitten uzak tutun, güç kabloları ve motorlardan uzağa yerleştirin
- Düşük voltajlı uygulamalarda yük akımını limitlerde tutmaya özen gösterin
- Uzun kablo mesafelerinde sinyal kaybını önlemek için ekranlı kablo kullanın
Bakım ve Güvenlik
- Sensör yüzeyini düzenli olarak temizleyin, birikintileri yumuşak bir bezle silin
- Sensörü kimyasal çözücülere ve aşındırıcı maddelere maruz bırakmayın
- Bağlantı kablolarının sağlamlığını ve izolasyonunu periyodik olarak kontrol edin
- Nemli ortamlarda bağlantı noktalarını su geçirmez şekilde izole edin
- Kritik uygulamalarda düzenli test ve kalibrasyon yapın
- Yüksek sıcaklık değişimlerinde sensörün performansını kontrol edin
- Elektrostatik boşalmaya karşı koruyun, özellikle kurulum sırasında topraklama önlemleri alın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino kartları ve aksesuarları ile elektronik projelerinizi hayata geçirin.
Ürünleri İncele →
Projeleriniz için çeşitli sensör seçenekleri ile çevreyi algılayın ve ölçümler yapın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve sensörler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş, güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Kapasitif sensör nasıl çalışır?
Sensör elektrik alanı oluşturur. Nesne bu alana girince elektrik alanında değişim oluşur, dielektrik sabiti değişir ve devre bu değişimi algılayarak çıkış sinyali üretir.
Endüktif sensörlerden farkı nedir?
Endüktif sensörler sadece metalleri algılarken, kapasitif sensörler metal, plastik, sıvı, cam gibi tüm malzemeleri algılayabilir. Elektriki alan prensibiyle çalışır.
NPN çıkış tipi ne anlama gelir?
Algılama durumunda çıkışı GND (negatif) potansiyeline bağlar. Yük, pozitif besleme ile çıkış arasına bağlanır. Sinyal aktif olduğunda yükü topraklar.
Plastik kap içindeki sıvıyı algılayabilir mi?
Evet, kapasitif sensörler plastik, cam gibi kapların içindeki sıvıları dışarıdan algılayabilir. Sensörü kabın dışına monte edip hassasiyeti uygun şekilde ayarlayın.
Arduino ile kullanırken dikkat edilmesi gerekenler nelerdir?
NPN çıkış için pull-up direnç gereklidir. 6-36V çalışma voltajı için harici güç kaynağı kullanılmalıdır. GND hatları ortak olmalıdır.
Hassasiyet ayarı yapılmazsa ne olur?
Fabrika ayarlarında çalışır, ancak muhtemelen çok hassas veya az hassas olabilir. Hatalı algılama veya algılayamama sorunları yaşanabilir.
IP65 koruma sınıfı ne anlama gelir?
Tamamen toz geçirmez (IP6X) ve su püskürtmesine karşı korumalı (IPX5) olduğunu belirtir. Yıkama ve temizleme işlemlerine dayanabilir.
Farklı malzemeler için algılama mesafesi değişir mi?
Evet, dielektrik sabiti yüksek malzemeler (su, metal) daha uzak mesafeden algılanır. Dielektrik sabiti düşük malzemelerde (plastik, tahta) algılama mesafesi azalır.
