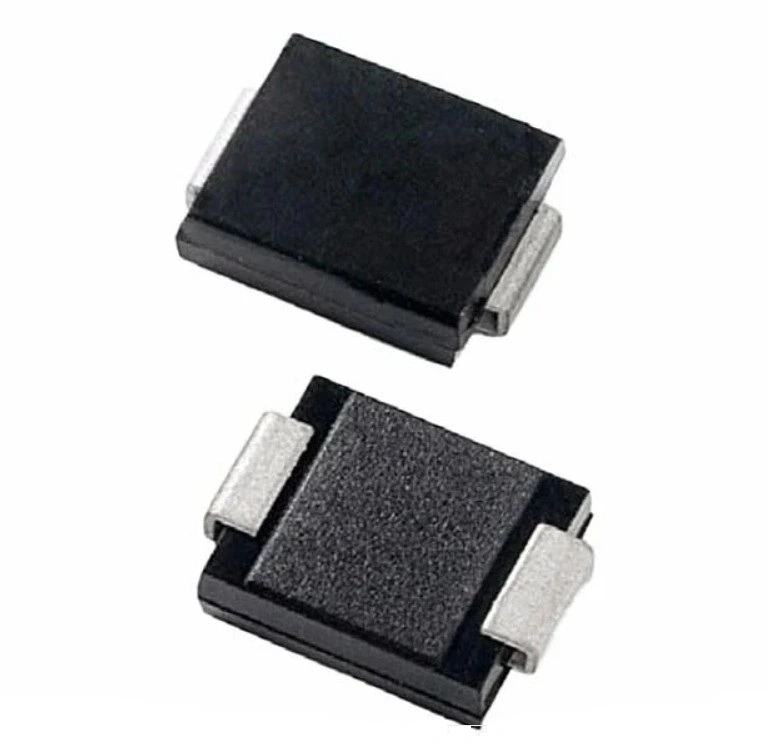

Littelfuse 1.5SMC62A 1500W TVS Diyot
Littelfuse 1.5SMC62A, ani gerilim yükselmeleri (surge), ESD ve geçici gerilim darbelerine karşı hassas elektronik devreleri korumak amacıyla geliştirilmiş yüksek güçlü TVS (Transient Voltage Suppressor) diyottur. 1.5kW tepe darbe gücü kapasitesi ve tek yönlü koruma yapısı sayesinde endüstriyel elektronik, güç kaynakları, haberleşme sistemleri, I/O hatları ve DC besleme koruma uygulamalarında güvenilir koruma sağlar.
1.5SMC serisi, yüksek enerji darbelerini hızlı şekilde sınırlandırarak bağlı devre elemanlarının zarar görmesini önlemeye yardımcı olur. Düşük profilli DO-214AB (SMCJ) SMD paketi sayesinde kompakt PCB tasarımlarına kolay entegrasyon sağlar.
Teknik Özellikleri
- Model: 1.5SMC62A
- Marka: Littelfuse
- Ürün Tipi: TVS Diyot (Transient Voltage Suppressor)
- Koruma Yapısı: Tek Yönlü (Unidirectional)
- Stand-Off Gerilimi (VRWM): 53V
- Kırılma Gerilimi (VBR): 58.9V – 65.1V
- Maksimum Klempleme Gerilimi (VC): 85V
- Tepe Darbe Gücü: 1500W (10/1000µs)
- Tepe Darbe Akımı (IPP): 17.9A
- Montaj Tipi: SMD
- Paket Tipi: DO-214AB (SMCJ)
- Kaçak Akım: Tipik 1µA
- Çalışma Sıcaklığı: -55°C ~ +150°C
Anahtar Avantajlar
- 1500W darbe enerjisi dayanımı sayesinde ani gerilim yükselmelerine karşı güçlü koruma sağlar. Bu da hassas elektronik bileşenlerin zarar görme riskini azaltır. Güç hattı güvenliğini artırır. Endüstriyel sistemler için uygun yapı sunar.
- 53V çalışma gerilimi sayesinde orta gerilimli DC hatlarında etkili koruma oluşturur. Bu da güç kaynağı tasarımlarında güvenilirlik sağlar. Gerilim darbelerini sınırlar. Sistem sürekliliğini destekler.
- Düşük kaçak akım değeri sayesinde normal çalışma sırasında devreye minimum etki oluşturur. Bu da enerji verimliliğini destekler. Hassas ölçüm devrelerinde avantaj sağlar. Uzun süreli kararlı kullanım sunar.
- SMCJ paket yapısı sayesinde yüksek güç korumasını kompakt alanda sunar. Bu da PCB alan kullanımını optimize eder. Otomatik üretim süreçlerine uygundur. Modern elektronik tasarımları destekler.
Uygulama Alanları
- DC güç giriş koruma devrelerinde kullanılır. Gerilim darbelerini sınırlandırır. Bu da sistem güvenilirliğini artırır. Güç modüllerine uygundur.
- Endüstriyel kontrol kartlarında kullanılır. Geçici gerilim kaynaklı arızaları azaltır. Bu da bakım ihtiyacını düşürür. Sürekli çalışmayı destekler.
- Haberleşme ve I/O hatlarında kullanılır. Ani gerilim etkilerini absorbe eder. Bu da veri bütünlüğünü korur. Elektronik sistem kararlılığı sağlar.
- SMPS ve güç elektroniği uygulamalarında kullanılır. Gerilim koruma katmanı oluşturur. Bu da ekipman ömrünü artırır. Profesyonel tasarımlara uygundur.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur.
Paket İçeriği
1 Adet Littelfuse 1.5SMC62A 1500W TVS Koruma Diyotu
