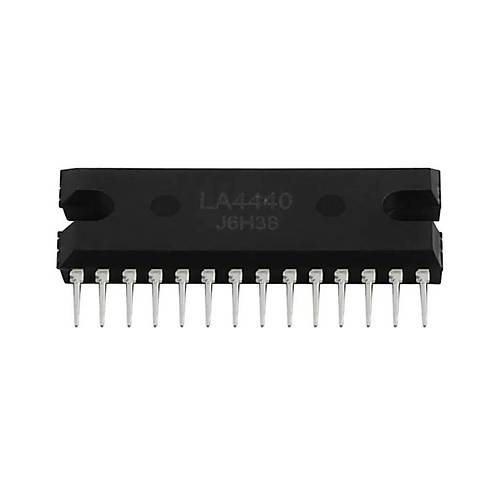

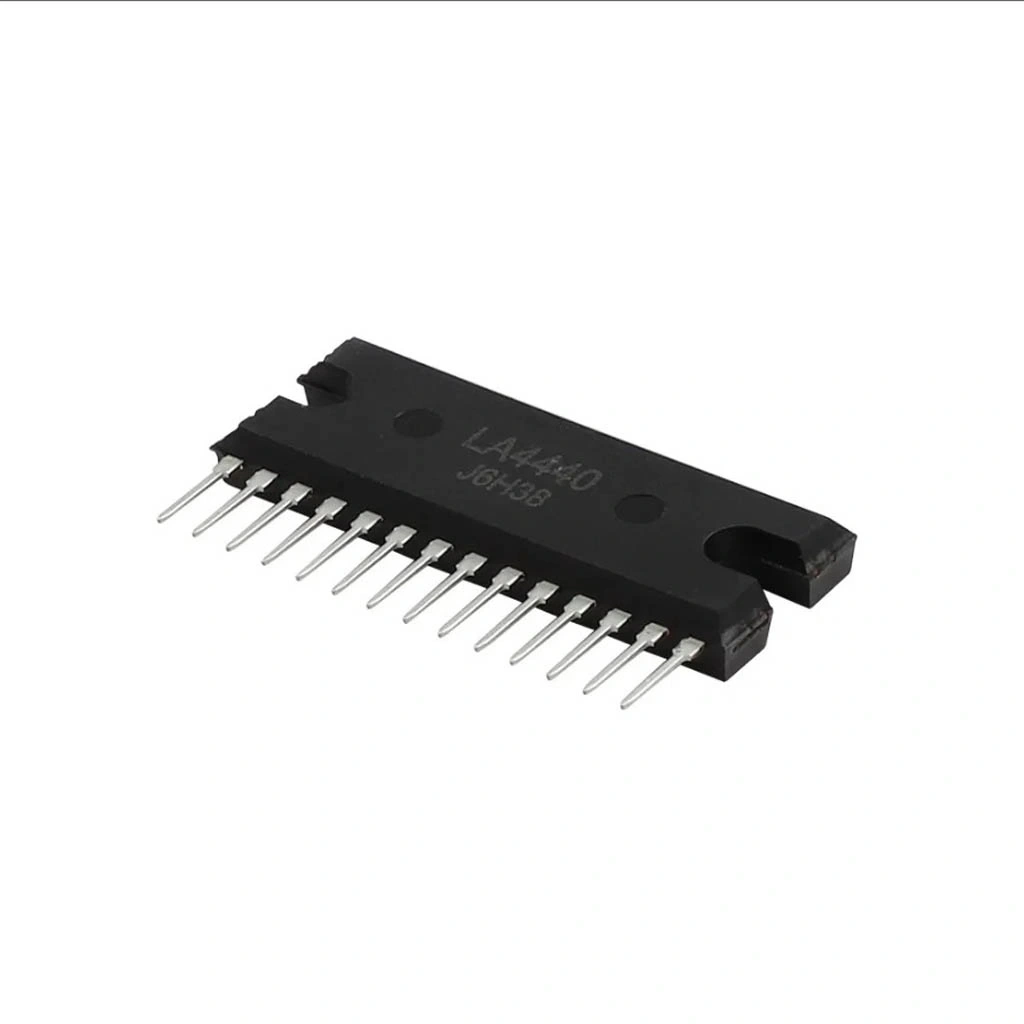

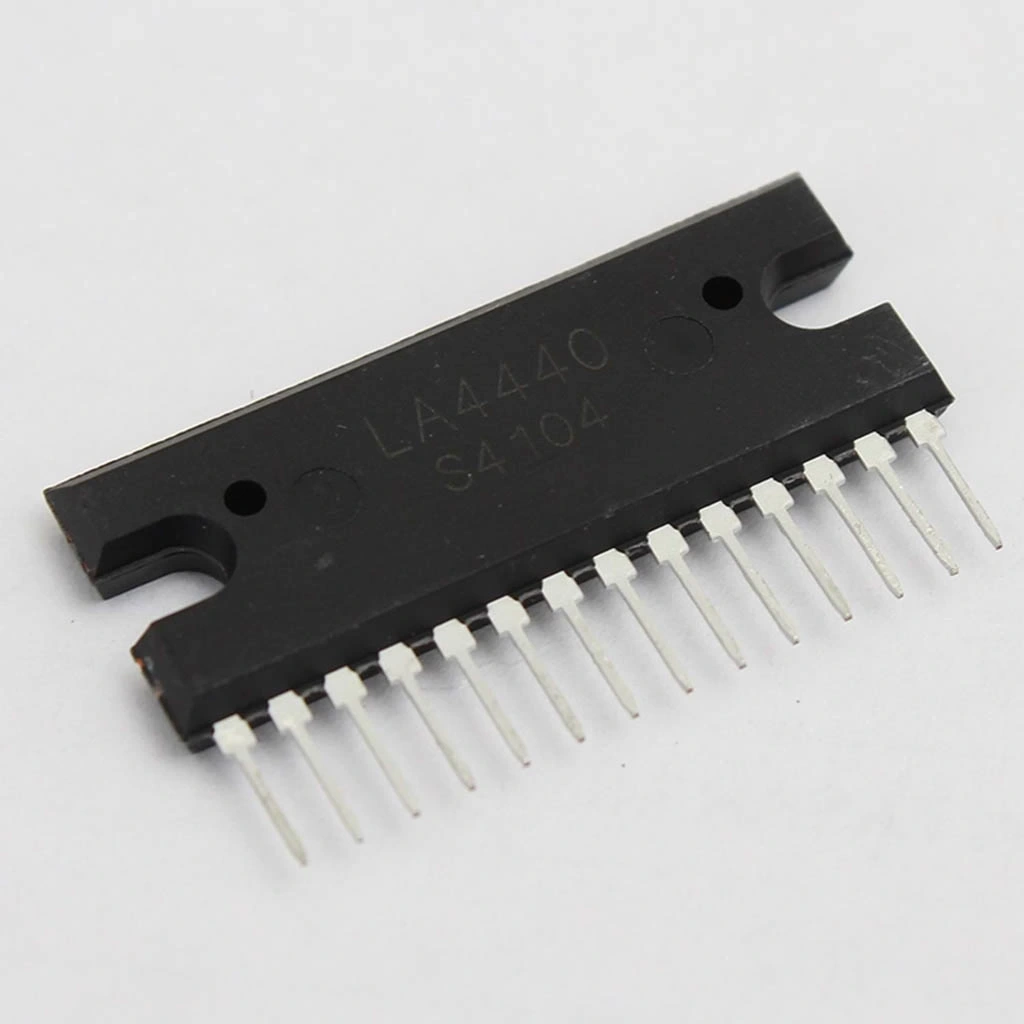

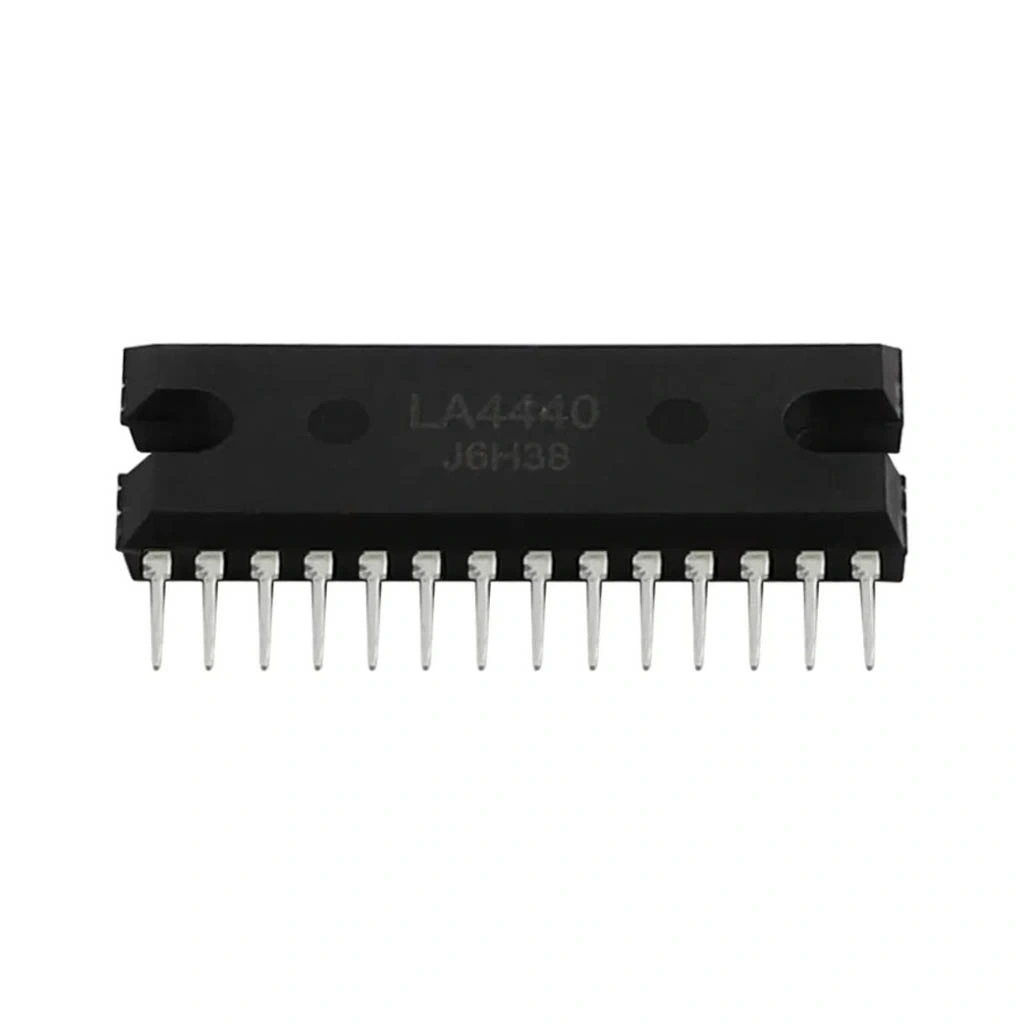

LA4440 DIP Ses Amplifikatörleri Entegresi ZIP-14
LA4440 DIP Ses Amplifikatörleri Entegresi, çift kanallı bir ses güç amplifikatörüdür. ZIP-14 paketinde sunulan bu entegre, stereo ses sistemleri için kompakt ve ekonomik bir çözüm sunar. 6W + 6W çıkış gücü ile ev tipi ses sistemleri, radyolar ve çeşitli ses projeleri için ideal bir seçimdir.
Düşük distorsiyon ve geniş besleme voltajı aralığında çalışabilen bu ses amplifikatörü entegresi, dahili kısa devre ve termal koruma özellikleri sayesinde güvenilir çalışma sağlar. Minimum harici bileşen gereksinimi ile devre tasarımını kolaylaştırır ve maliyeti düşürür.
Sanken Electric tarafından üretilen ve yaygın olarak kullanılan bu entegre, diğer elektronik komponentler ile birlikte kullanılarak, stereo amplifikatör projelerinde mükemmel performans sunar. BTL (Bridge-Tied Load) modunda tek kanal olarak da kullanılabilir.
Teknik Özellikler
LA4440 DIP Ses Amplifikatörleri Entegresi ZIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: ZIP-14 (Zigzag In-line Package)
- Kanal Sayısı: 2 (Stereo)
- Çıkış Gücü (Stereo): 6W + 6W @ 8Ω, 14.4V
- Çıkış Gücü (BTL/Bridge): 19W @ 8Ω, 14.4V
- Besleme Voltajı Aralığı: 9V - 18V DC
- Tipik Besleme Voltajı: 14.4V DC
- Toplam Harmonik Distorsiyon (THD): <0.5% @ Po=1W
- Sinyal/Gürültü Oranı: 76dB
- Çalışma Akımı: 100mA (quiescent)
- Çalışma Sıcaklığı: -20°C ile +75°C arası
- Kazanç: 50dB
- Kanal Ayırma: 45dB @ 1kHz
- Frekans Tepkisi: 20Hz - 50kHz (±3dB)
- Minimum Yük Empedansı: 4.0Ω
- Önerilen Yük Empedansı: 8Ω
- Giriş Empedansı: 30kΩ
- Koruma Özellikleri: Kısa devre koruması, Termal koruma
- Güç Tüketimi: 8W (quiescent)
- Pin Sayısı: 14
- Üretici: Sanken Electric
Kullanım Alanları
LA4440 DIP Ses Amplifikatörleri Entegresi ZIP-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Ev Ses Sistemleri
- Stereo amplifikatörler
- FM/AM radyo devreleri
- Taşınabilir ses sistemleri
- TV ses amplifikatörleri
- Mini Hi-Fi sistemleri
Otomotiv Uygulamaları
- Araç içi ses sistemleri
- Motosiklet ses sistemleri
- Araç ses güçlendiricileri
- Taşınabilir araç amplifikatörleri
- Tekne/yat ses sistemleri
Hobi ve DIY Projeleri
- Arduino/Raspberry Pi ses projeleri
- MP3 çalar amplifikatörleri
- Müzikli oyuncak sistemleri
- Elektronik müzik ekipmanları
- Eğitim amaçlı ses devreleri
Avantajlar ve Özellikler
LA4440 DIP Ses Amplifikatörleri Entegresi ZIP-14'ün sağladığı avantajlar ve çözümler.
- Çift Kanal: Stereo ses uygulamaları için ideal
- BTL Modu: Tek kanal yüksek güç seçeneği
- Dahili Korumalar: Kısa devre ve termal koruma
- Az Harici Bileşen: Basit devre tasarımı
- Düşük Distorsiyon: Temiz ses çıkışı
- Geniş Besleme Aralığı: 9V-18V arası esneklik
- İyi Sinyal/Gürültü Oranı: 76dB ile net ses
- Kolay Montaj: ZIP paketi ile kolay lehimleme
- Düşük Isınma: Etkili ısı yönetimi
- Ekonomik Fiyat: Maliyet etkin çözüm
Devre Tasarımı ve Kullanım
LA4440 DIP Ses Amplifikatörleri Entegresi ZIP-14'ün bağlantıları ve kullanımı hakkında bilgiler.
İpucu: Gereksiz gürültüyü önlemek için PCB tasarımında toprak hattını kalın ve yıldız şeklinde düzenleyin. Soğutucuya termal macun uygulamayı unutmayın.
Pin Yapılandırması (ZIP-14):
- Pin 1: FIN (Filtre Girişi)
- Pin 2: FOUT (Filtre Çıkışı)
- Pin 3: NO CONNECTION (Bağlantı Yok)
- Pin 4: CH1 Giriş
- Pin 5: CH1 GND
- Pin 6: CH2 GND
- Pin 7: CH2 Giriş
- Pin 8: CH2 Bootstrap
- Pin 9: CH2 Çıkış
- Pin 10: VS (Besleme Voltajı)
- Pin 11: NC (Nötr Cihaz)
- Pin 12: CH1 Çıkış
- Pin 13: CH1 Bootstrap
- Pin 14: Ripple Filtre
Stereo Mod Temel Devre Bağlantısı:
- Pin 10'u besleme voltajına (9V-18V) bağlayın
- Pin 5 ve Pin 6'yı toprak (GND) hattına bağlayın
- Pin 4 ve Pin 7'ye ses sinyalini 1µF kapasitör üzerinden bağlayın
- Pin 12 ve Pin 9'dan (çıkışlar) 1000µF kapasitör üzerinden hoparlörlere bağlantı yapın
- Pin 13 ve Pin 8'e (bootstrap) 0.1µF kapasitör bağlayın
- Pin 1 ve 2 arasına 470Ω direnç bağlayın
- Pin 1'den toprağa 47µF kapasitör bağlayın
- Pin 14'e 100µF kapasitör bağlayın
BTL (Bridge) Mod Bağlantısı:
- CH1 girişine ses sinyali bağlayın
- CH2 girişine CH1 çıkışından bir bağlantı yapın
- Hoparlörü CH1 ve CH2 çıkışları arasına bağlayın
- BTL modunda hoparlör empedansı minimum 8Ω olmalıdır
Soğutma ve Isı Yönetimi:
- Yeterli boyutta bir soğutucu kullanın (minimum 3°C/W ısıl dirençli)
- Entegre ve soğutucu arasına termal macun uygulayın
- PCB tasarımında entegre altında geniş bakır alan bırakın
- Yüksek güçte çalışırken yeterli havalandırma sağlayın
Sorun Giderme ve İpuçları
LA4440 DIP Ses Amplifikatörleri Entegresi ZIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Daha büyük soğutucu kullanın, yük empedansını kontrol edin
- Distorsiyon: Giriş seviyesini azaltın, besleme voltajını artırın
- Düşük Çıkış Gücü: Besleme voltajını kontrol edin, bypass kapasitörlerini artırın
- Gürültü ve Uğultu: Topraklama bağlantılarını iyileştirin, filtre kapasitörlerini artırın
- Termal Koruma Devrede: Soğutmayı iyileştirin, yük empedansını artırın
Uygulama İpuçları
- Besleme hattına 2200µF veya daha büyük kapasitör ekleyin
- Her kanalın bypass kapasitörlerini ayrı ayrı bağlayın
- Giriş hatlarını kısa tutun ve ekranlı kablo kullanın
- PCB tasarımında güç hatlarını kalın yapın
- Boşta kalan girişleri kullanmıyorsanız toprağa bağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Ses projeleriniz için çeşitli amplifikatör entegreleri ile ses kalitesini artırabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LA4440 için optimum besleme voltajı nedir?
14.4V DC ideal çalışma voltajıdır. Araç ses sistemleri için doğrudan akü voltajı ile kullanılabilir. Minimum 9V, maksimum 18V aralığında çalışabilir.
Soğutucu gerekli midir?
Kesinlikle gereklidir. 3°C/W veya daha düşük ısıl dirençli soğutucu ve termal macun kullanılmalıdır. Yetersiz soğutma termal korumanın devreye girmesine neden olur.
BTL (Bridge) modu nedir ve nasıl bağlanır?
İki kanalı tek çıkışta birleştirerek daha yüksek güç elde edilir. CH1 girişi sinyale, CH2 girişi CH1 çıkışına bağlanır. Hoparlör iki kanalın çıkışları arasına bağlanır.
Bootstrap pinleri ne işe yarar?
Çıkış devresini tam voltaj salınımı sağlayacak şekilde sürer. 0.1µF kapasitör ile bootstrap pinleri (8 ve 13) ilgili çıkış pinlerine (9 ve 12) bağlanmalıdır.
LA4440 ile TDA2030 arasındaki fark nedir?
LA4440 çift kanallı ve toplamda 12W (2x6W) güç sunar. TDA2030 tek kanallıdır ve 14W güce kadar çıkabilir. LA4440 daha kompakt devre tasarımı sağlar.
Hangi empedansta hoparlör kullanılmalıdır?
Stereo modda minimum 4Ω, optimum 8Ω hoparlör kullanılmalıdır. BTL modunda minimum 8Ω empedans gereklidir. Daha düşük empedans aşırı ısınmaya neden olur.
Çıkış kapasitörü neden gereklidir?
DC bileşeni engelleyerek hoparlöre zarar vermesini önler. Minimum 1000µF ve 25V değerinde elektrolitik kapasitör kullanılmalıdır. Kutuplarına dikkat edilmelidir.
1-2 nolu pinler arasındaki filtre ne işe yarar?
Ripple filtresini oluşturur ve güç kaynağından gelen gürültüyü azaltır. 470Ω direnç ve 47µF kapasitör kullanılması önerilir. Sesli çıkışta paraziti önler.
