L78L33ACD13TR Lineer Voltaj Regülatörü Soic8

L78L33ACD13TR Lineer Voltaj Regülatörü SOIC8

L78L33ACD13TR, SOIC8 paketinde sunulan 3.3V sabit çıkışlı, düşük güçlü pozitif voltaj regülatörüdür. ST Microelectronics tarafından üretilen bu entegre, maksimum 100mA çıkış akımı ve 3V-30V giriş voltaj aralığı sunar.

Kısa devre ve aşırı ısınma koruması ile donatılmış bu güç entegreleri ailesi üyesi, mikrodenetleyici, lojik devreleri ve dijital sistemlerin beslenmesi için ideal çözüm sunar. Düşük gürültülü çıkışı ve yüksek ripple bastırma oranı sayesinde hassas uygulamalar için uygundur.

Kompakt SOIC8 paketi sayesinde alan kısıtlı PCB tasarımlarında avantaj sağlayan regülatör, diğer entegreler ile uyumlu çalışır. Geniş çalışma sıcaklık aralığı ve güvenilir yapısıyla, çeşitli elektronik komponentler gerektiren projeleriniz için uygun maliyetli çözüm sunar.

Teknik Özellikler

L78L33ACD13TR Lineer Voltaj Regülatörü SOIC8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Pozitif Lineer Voltaj Regülatörü
• Model: L78L33ACD13TR
• Üretici: ST Microelectronics

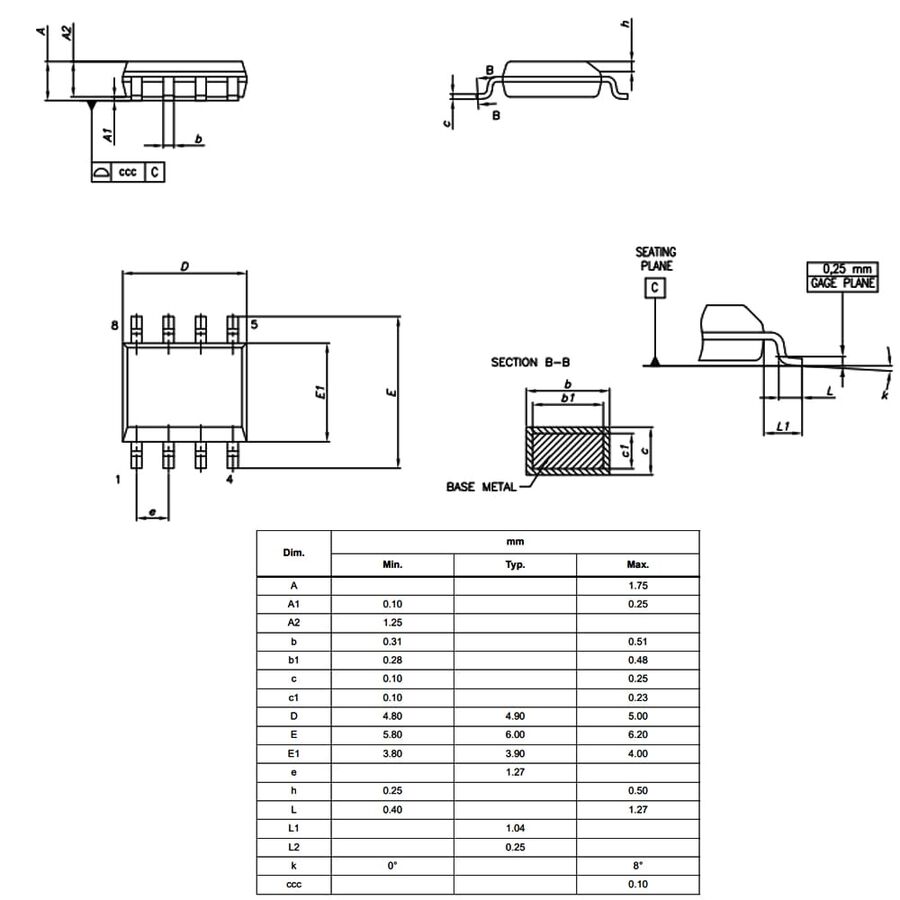

• Paket Tipi: SOIC-8
• Çıkış Voltajı: 3.3V (±5%)
• Giriş Voltaj Aralığı: 3.0V - 30V
• Dropout Voltajı: Tipik 1.7V @ 100mA
• Maksimum Çıkış Akımı: 100mA
• Çıkış Gürültüsü: 40µV (tipik)
• Quiescent Akımı: 5.5mA (tipik)
• Hat Regülasyonu: 0.1% (tipik)
• Yük Regülasyonu: 0.1% (tipik)
• Termal Direnç (Junction-to-Air): 200°C/W
• Ripple Bastırma Oranı: 60dB (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Koruma Özellikleri: Aşırı sıcaklık, kısa devre koruması
• Çıkış Kapasitörü Gereksinimi: Minimum 2.2µF
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Pin Sayısı: 8

Kullanım Alanları

L78L33ACD13TR Lineer Voltaj Regülatörü SOIC8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

3.3V Dijital Sistemler

• Mikrodenetleyici beslemeleri
• Sensör güç devreleri
• Wi-Fi ve Bluetooth modül beslemeleri
• Referans voltaj kaynakları
• Lojik devre beslemeleri

Hassas Elektronik Uygulamalar

• Ölçüm cihazları
• Analog-dijital dönüştürücü devreleri
• Osilatör beslemeleri
• Hassas sensör uygulamaları
• Tıbbi elektronik cihazlar

Yüzey Montaj Uygulamaları

• Kompakt PCB tasarımları
• IoT cihazları
• Mobil elektronik cihazlar
• Endüstriyel kontrol sistemleri
• Batarya ile çalışan cihazlar

Avantajlar ve Özellikler

L78L33ACD13TR Lineer Voltaj Regülatörü SOIC8'in sağladığı avantajlar ve çözümler.

• Sabit 3.3V Çıkış: Dijital devreler için ideal besleme
• Düşük Güç Tüketimi: Verimli çalışma
• Geniş Giriş Aralığı: 3V-30V arası çalışma imkanı
• Termal Koruma: Aşırı ısınmaya karşı otomatik kapatma
• Kısa Devre Koruması: Güvenli çalışma
• Düşük Gürültü: Hassas analog devreler için uygun
• Yüksek Ripple Bastırma: Temiz çıkış voltajı
• SOIC8 Paketi: Kolay SMT montaj
• Az Harici Komponent: Sadece giriş ve çıkış kapasitörleri
• Yüksek Güvenilirlik: Uzun servis ömrü

Devre Tasarımı ve Kullanım

L78L33ACD13TR Lineer Voltaj Regülatörü SOIC8'in devre tasarımında kullanımı hakkında bilgiler.

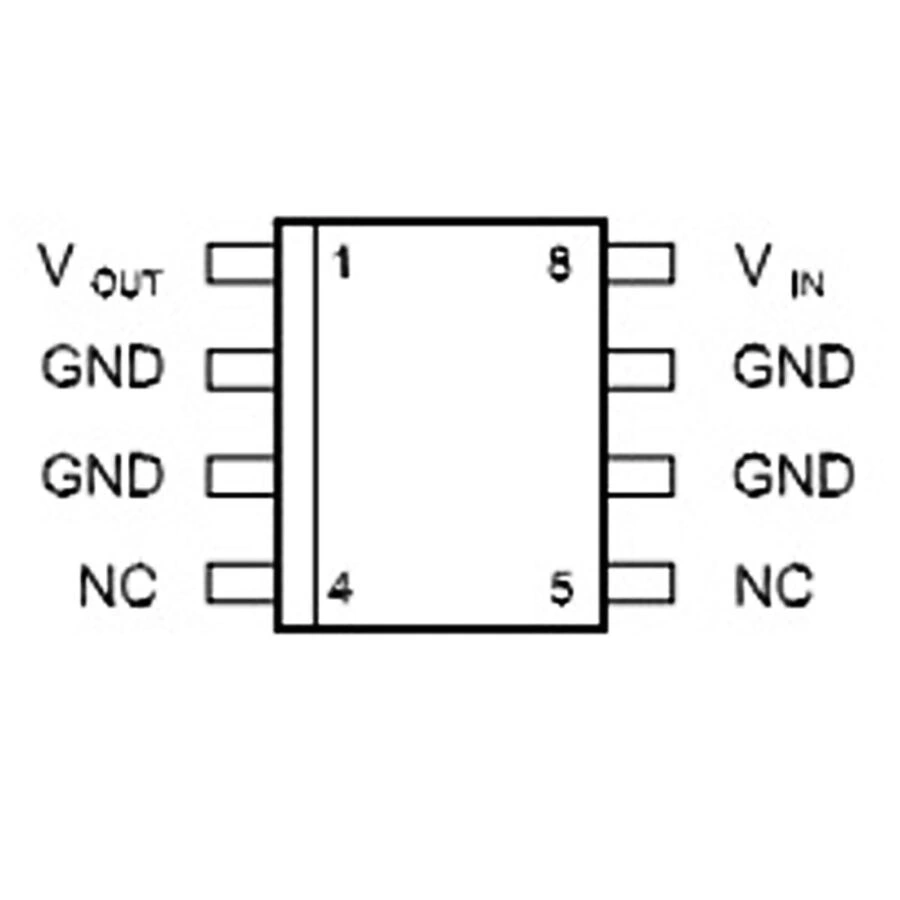

Pin Yapılandırması (SOIC-8):

• Pin 1: GND (Toprak)
• Pin 2: GND (Toprak)
• Pin 3: GND (Toprak)
• Pin 4: GND (Toprak)
• Pin 5: N/C (Bağlantı Yok)
• Pin 6: VOUT (Çıkış Voltajı)
• Pin 7: N/C (Bağlantı Yok)
• Pin 8: VIN (Giriş Voltajı)

Temel Devre Bağlantısı:

1. Giriş kapasitörü (0.33µF seramik veya 1µF elektrolitik) VIN ve GND arasına bağlanır
2. Çıkış kapasitörü (2.2µF veya daha büyük) VOUT ve GND arasına bağlanır
3. GND pinleri (1, 2, 3, 4) PCB toprak düzlemine bağlanır
4. 5 ve 7 numaralı pinlere bağlantı yapılmaz
5. Isı yayılımı için termal via'lar kullanılabilir

Baskı Devre Tasarım İpuçları:

• Giriş ve çıkış kapasitörlerini regülatör pinlerine mümkün olduğunca yakın yerleştirin
• Güç yollarını geniş ve kısa tutun
• Toprak bağlantıları için yeterli alan ayırın
• Yüksek akımlı devreler için termal viaları çoğaltın
• Gürültüye duyarlı devreleri regülatörden uzak tutun

Uygulama Notları:

• Minimum giriş-çıkış farkı en az 1.7V olmalıdır (5V giriş önerilir)
• Uzun kablolar kullanıldığında giriş ve çıkışa ek bypass kapasitörleri ekleyin
• Yüksek frekans gürültü filtrelemesi için 100nF seramik kapasitör kullanılabilir
• 100mA üzerinde yük beklenmiyorsa, daha güçlü bir model seçin
• Hassas analog uygulamalar için çıkışa LC filtre eklenebilir

Sorun Giderme ve İpuçları

L78L33ACD13TR Lineer Voltaj Regülatörü SOIC8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Düşük Çıkış Voltajı: Giriş voltajının minimum 5V olduğunu kontrol edin
• Kararsız Çıkış: Çıkış kapasitörünü artırın veya daha düşük ESR tip kullanın
• Aşırı Isınma: Yük akımını azaltın, daha büyük bakır alan veya soğutucu ekleyin
• Yüksek Gürültü: Bypass kapasitörleri ekleyin, PCB düzenini optimize edin
• Harici Radyo Frekans Etkisi: Ekranlama, filtre ekleme veya ferrit boncuk kullanın

PCB Montaj İpuçları

• Standart reflow lehimleme profili kullanın
• Yeterli topraklama alanı sağlayın
• Termal viaları yeterli sayıda ekleyin
• Kılıf altında bakır alan bırakın
• Komşu komponentlerle yeterli aralık bırakın

3.3V Sistemlerde Dikkat Edilmesi Gerekenler

• Giriş voltajı dalgalanmalarına karşı güçlü filtreleme yapın
• Hassas devreleri ayrı bir regülatör ile besleyin
• Uzun veri yolları için seviye dönüştürücü kullanın
• Sensör beslemelerini dijital devrelerden ayrı tutun
• Verimlilik kritikse anahtarlamalı regülatör alternatiflerini değerlendirin

Paket İçeriği

• L78L33ACD13TR Lineer Voltaj Regülatörü SOIC8
