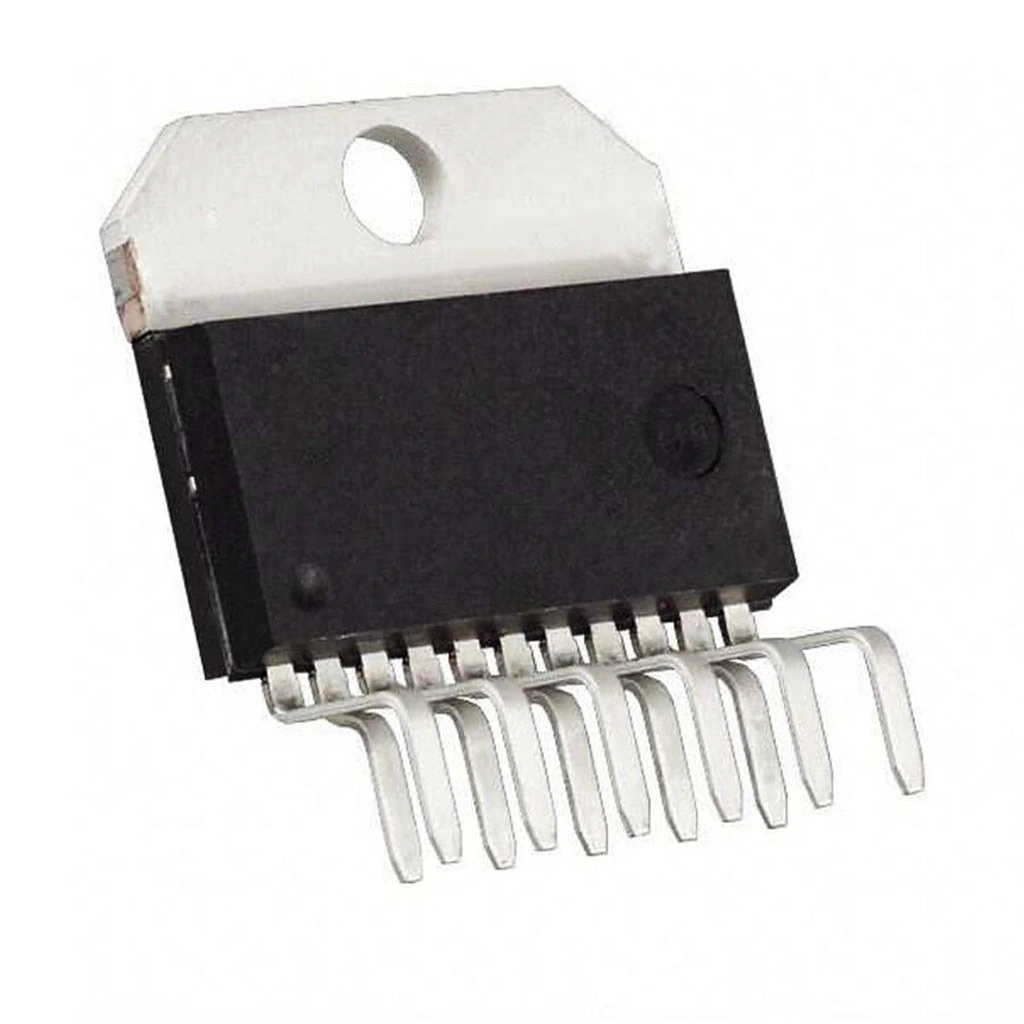

L6203 Dmos Tam Köprü Sürücü Entegresi Multiwatt11

L6203 DMOS Tam Köprü Sürücü Entegresi Multiwatt11

L6203, yüksek akım ve yüksek voltaj kapasitesine sahip, DMOS teknolojisi ile üretilmiş tam köprü sürücü entegresidir. Multiwatt11 paketinde sunulan bu entegre, motor sürücü ve güç kontrol uygulamaları için ideal bir çözüm sunar.

Dahili çapraz iletim koruması, termik koruma ve aşırı akım koruması özellikleriyle elektronik komponentler arasında güvenilir bir motor sürücü entegresidir. Yüksek güç uygulamaları için tasarlanmıştır.

Geniş hız kontrol aralığı, düşük çıkış direnci ve PWM sürüş uyumluluğu ile entegreler arasında endüstriyel ve otomotiv uygulamaları için tercih edilen bir çözümdür. Diğer entegreler ile kolayca ara yüz oluşturulabilir ve mikrodenetleyiciler ile kontrol edilebilir.

Teknik Özellikler

L6203 DMOS Tam Köprü Sürücü Entegresi Multiwatt11'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: DMOS Tam Köprü Sürücü
• Üretici: STMicroelectronics
• Paket Tipi: Multiwatt11 (Kısa Bacaklar)
• Besleme Voltajı Aralığı: 12V - 48V
• Lojik Besleme Voltajı: 5V
• Maksimum Çıkış Akımı: 4A (sürekli), 5A (pik)
• Çıkış Saturasyon Voltajı: 1.8V (maksimum, 4A'de)
• RDS(on): 0.3Ω (tipik, her DMOS)
• Güç Dağıtımı (25°C): 25W
• PWM Frekansı: 100kHz'e kadar
• Yükselme/Düşüş Süresi: 200ns/200ns (tipik)
• Giriş Lojik Uyumluluğu: TTL/CMOS
• Korumalar: Aşırı sıcaklık, çapraz iletim
• Çalışma Sıcaklığı: -25°C ile +130°C arası
• Durma Zamanı (Dead Time): 400ns (tipik)
• Termal Direnç (Junction-Case): 3°C/W
• Sensepad Akım Algılama: Var
• Enable Girişi: Var (aktif yüksek)
• Pin Sayısı: 11
• Montaj Tipi: Through-Hole ve Soğutucu Montajı
• RoHS Uyumluluğu: Evet

Kullanım Alanları

L6203 DMOS Tam Köprü Sürücü Entegresi Multiwatt11'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Motor Kontrol Uygulamaları

• DC motor sürücüleri
• Fırçalı DC motor hız kontrolü
• İki yönlü motor kontrolü
• Servo motor sürücüleri
• Step motor sürücüleri

Endüstriyel Uygulamalar

• CNC makine eksen sürücüleri
• Konveyör kontrol sistemleri
• Robotik hareket kontrol sistemleri
• Pozisyon kontrol sistemleri
• Otomatik kapı ve pencere mekanizmaları

Güç Elektroniği

• H-köprü amplifikatörler
• Tam köprü invertörler
• Güç yönetim sistemleri
• Yüksek güçlü PWM kontrollü uygulamalar
• DC-AC invertörler

Avantajlar ve Özellikler

L6203 DMOS Tam Köprü Sürücü Entegresi Multiwatt11'in sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 4A sürekli, 5A pik çıkış akımı
• Yüksek Voltaj Toleransı: 48V'a kadar besleme voltajı
• Düşük RDS(on): 0.3Ω tipik değer ile düşük ısı üretimi
• Dahili Korumalar: Termal ve çapraz iletim koruması
• PWM Uyumluluğu: 100kHz'e kadar PWM frekansı desteği
• Durma Zamanı Kontrolü: 400ns durma zamanı ile güvenli anahtarlama
• Akım Algılama: Senspad ile motor akımı izleme imkanı
• Yüksek Güç Dağıtımı: 25W güç kapasitesi (soğutucu ile)
• TTL/CMOS Uyumluluğu: Yaygın mantık seviyeleri ile kolay arayüz
• Çok Yönlülük: İki yönlü motor kontrolü, PWM ve durma modları

Devre Tasarımı ve Kullanım

L6203 DMOS Tam Köprü Sürücü Entegresi Multiwatt11'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (Multiwatt11):

• Pin 1: BOOT1 - Bootstrap kapasitör bağlantısı
• Pin 2: OUT1 - Köprü çıkışı 1
• Pin 3: VS - Güç kaynağı bağlantısı
• Pin 4: GND - Toprak
• Pin 5: IN1 - Kontrol girişi 1
• Pin 6: ENABLE - Aktivasyon girişi
• Pin 7: IN2 - Kontrol girişi 2
• Pin 8: GND - Toprak
• Pin 9: SENSEPAD - Akım algılama
• Pin 10: VS - Güç kaynağı bağlantısı
• Pin 11: OUT2 - Köprü çıkışı 2

Temel Bağlantı Şeması:

1. VS pinlerini (3 ve 10) motor besleme voltajına bağlayın (12V-48V)
2. GND pinlerini (4 ve 8) sisteminizin toprak hattına bağlayın
3. OUT1 ve OUT2 (2 ve 11) motor bağlantıları için kullanılır
4. IN1 ve IN2 (5 ve 7) kontrol sinyallerini mikrodenetleyiciden alır
5. ENABLE (6) aktif etmek için lojik 1 (5V) ile besleyin
6. BOOT1 (1) pinine 10nF seramik kapasitör bağlayın
7. VS ve GND arasına 100nF ve 100μF bypass kapasitörleri ekleyin
8. SENSEPAD (9) akım izleme için düşük değerli direnç üzerinden toprağa bağlanabilir

Motor Kontrol Mantığı:

• IN1=1, IN2=0: Motor ileri yönde döner
• IN1=0, IN2=1: Motor geri yönde döner
• IN1=0, IN2=0: Motor durur (frenleme modu)
• IN1=1, IN2=1: Motor durur (boşta çalışma modu)
• ENABLE=0: Çıkışlar devre dışı kalır (yüksek empedans)

Sorun Giderme ve İpuçları

L6203 DMOS Tam Köprü Sürücü Entegresi Multiwatt11 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Yeterli boyutta soğutucu kullanın, termal macun uygulayın
• Düşük Performans: Besleme voltajını kontrol edin, bypass kapasitörlerini ekleyin
• Gürültülü Çalışma: Motor pinlerine snubber devreleri ekleyin, kablolama düzenini iyileştirin
• Çıkış Problemleri: Çapraz iletim olmadığından emin olun, lojik zamanlama kontrolü yapın
• Motorun Çalışmaması: ENABLE pini ve lojik giriş seviyelerini kontrol edin

Termal Yönetim

• Mutlaka uygun boyutlu soğutucu kullanın (minimum 3°C/W önerilen)
• Metal taban ile soğutucu arasına termal macun uygulayın
• Güç dağıtımı için entegrenin ısı hesabını yapın: P=I²×RDS(on)×2
• Çalışma ortamı sıcaklığını düşük tutmaya çalışın
• Sürekli maksimum akımda çalıştırmaktan kaçının

PWM Kontrolü İpuçları

• Yüksek frekanslı PWM için kısa kablo mesafeleri kullanın
• Anahtarlama gürültüsünü azaltmak için gate sürücü girişlerine seri dirençler ekleyin
• PWM frekansını 20kHz üzerinde tutarak akustik gürültüyü azaltın
• Mikrodenetleyici ile entegre arasında opto-izolatör kullanmayı düşünün
• Çapraz iletim korumalarını bypass etmeyin, önerilen minimum ölü zamana uyun

Paket İçeriği

• L6203 DMOS Tam Köprü Sürücü Entegresi Multiwatt11
