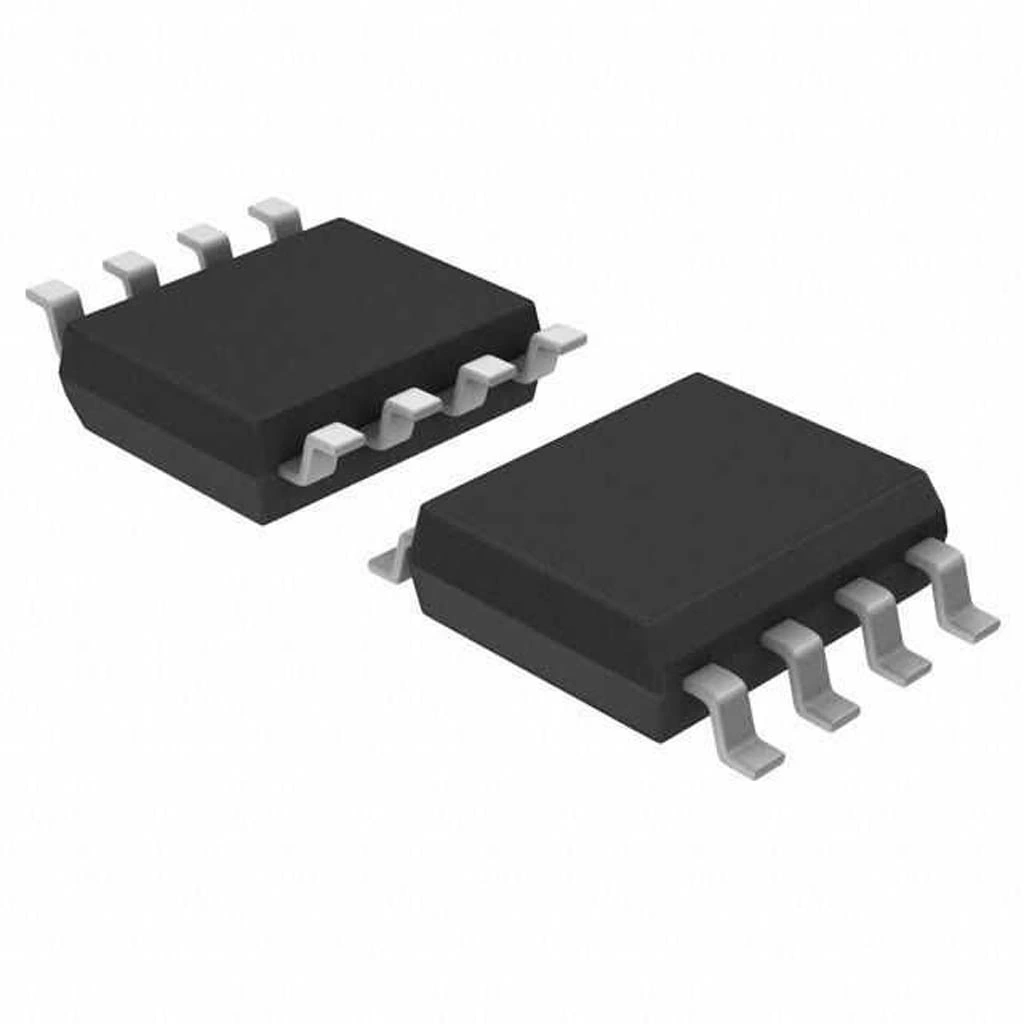

L5973D013TR SMD ADJ 2.5A DC-DC Voltaj Regülatörü
L5973D013TR, STMicroelectronics tarafından üretilen yüksek verimli anahtarlamalı (switching) voltaj regülatörüdür. HSOP-8 SMD paketinde sunulan bu step-down (buck) dönüştürücü, 4V-36V giriş voltaj aralığında çalışır ve 2.5A sürekli çıkış akımı sağlayabilir.
Ayarlanabilir çıkış voltajı özelliği ile 1.235V'dan giriş voltajına kadar istenen değerde çıkış voltajı elde edebileceğiniz bu güç entegresi, %95'e varan yüksek verimlilik sunar. 250kHz sabit frekans PWM mimarisi, geniş giriş voltaj aralığı ve düşük standby akımı ile batarya ile çalışan uygulamalar için idealdir.
Dahili güç anahtarı, akım sınırlama ve termal koruma özellikleriyle donatılmış entegreler arasında öne çıkan L5973D, elektronik komponentler içinde yüksek akım gerektiren projeler ve otomasyon sistemleri için güvenilir bir güç kaynağı çözümü sunar.
Teknik Özellikler
L5973D013TR SMD ADJ 2.5A DC-DC Voltaj Regülatörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: STMicroelectronics
- Ürün Serisi: L5973D
- Model: L5973D013TR
- Regülatör Tipi: Anahtarlamalı (Switching)
- Topoloji: Buck (Step-Down)
- Çıkış Voltajı: Ayarlanabilir (ADJ) - 1.235V-Vin arası
- Maksimum Çıkış Akımı: 2.5A (sürekli)
- Giriş Voltaj Aralığı: 4V - 36V
- Minimum Giriş Voltajı: 4V
- Maksimum Giriş Voltajı: 36V
- Çalışma Frekansı: 250kHz (sabit)
- Verimlilik: %95'e kadar (tipik)
- Maksimum Güç Dağılımı: ~1.5W (HSOP-8 pakette)
- Dahili Anahtar Tipi: N-kanal MOSFET
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Drop-out Voltajı: ~1V (yüke bağlı)
- Paket Tipi: HSOP-8 (SMD)
- Montaj Tipi: Yüzey Montaj (SMD/SMT)
- Pin Sayısı: 8
- Soft Start: Dahili
- Referans Voltajı: 1.235V (±1.5%)
- Akım Sınırlama: 3.3A (tipik)
- Standby Akımı: 2μA (tipik)
- Koruma Özellikleri: Aşırı akım, kısa devre, termal koruma
- Termal Kapatma: 150°C (tipik)
- Boyutlar: ~5mm x 4mm x 1.6mm (HSOP-8)
- Minimum Açık Kalma Süresi: 400ns
- Line Regulation: 0.5% (tipik)
- Load Regulation: 0.5% (tipik)
- RoHS Uyumluluğu: Evet
- SYNC Fonksiyonu: Yok
- Enable/Shutdown Pini: Var (ON/OFF kontrol)
Kullanım Alanları
L5973D013TR SMD ADJ 2.5A DC-DC Voltaj Regülatörü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Uygulamalar
- Otomasyon sistemleri
- PLC güç kaynakları
- Motor sürücü devreleri
- Sensör ve veri toplama sistemleri
- Endüstriyel kontrol ekipmanları
Otomotiv Elektronik Sistemleri
- Araç içi güç dağıtım sistemleri
- LED aydınlatma kontrol birimleri
- ECU güç kaynakları
- GPS navigasyon sistemleri
- Araç içi eğlence sistemleri
Telekomünikasyon Ekipmanları
- Baz istasyonu güç kaynakları
- Sinyal işleme devreleri
- Yönlendirici ve switch besleme devreleri
- RF güç amplifikatörleri
- Anten besleme sistemleri
Batarya ile Çalışan Cihazlar
- Taşınabilir test ve ölçüm cihazları
- Şarj edilebilir el aletleri
- Li-Ion batarya ile çalışan sistemler
- Güneş enerjisi sistemleri
- UPS ve yedek güç sistemleri
Yüksek Güç Gerektiren Projeler
- Servo ve step motor sürücüleri
- Yüksek güçlü LED aydınlatma
- Güç amplifikatörleri
- CNC ve 3D yazıcı kontrol devreleri
- Drone ve robotik sistemler
Avantajlar ve Özellikler
L5973D013TR SMD ADJ 2.5A DC-DC Voltaj Regülatörü'nün sağladığı avantajlar ve çözümler.
- Yüksek Verimlilik: %95'e varan verimlilik ile batarya ömrünü uzatma
- Geniş Giriş Voltaj Aralığı: 4V-36V ile çeşitli güç kaynaklarına uyumluluk
- Ayarlanabilir Çıkış: 1.235V'dan giriş voltajına kadar esnek çıkış seçeneği
- Yüksek Akım Kapasitesi: 2.5A sürekli çıkış akımı ile güçlü yükleri besleme
- Düşük Standby Akımı: 2μA ile batarya ömrünü uzatma
- Dahili Korumalar: Aşırı akım, kısa devre ve termal koruma özellikleri
- Kompakt Boyut: HSOP-8 paketi ile PCB alanından tasarruf
- Sabit Frekans: 250kHz sabit frekans PWM kontrolü ile gürültü tahmin edilebilirliği
- Geniş Sıcaklık Aralığı: -40°C ile +125°C arası endüstriyel çalışma aralığı
- Kolay Kullanım: Minimum harici komponentle çalışabilme
Devre Tasarımı ve Uygulama
L5973D013TR SMD ADJ 2.5A DC-DC Voltaj Regülatörü'nün devre tasarımı ve uygulaması hakkında detaylar.
İpucu: PCB tasarımında GND düzlemi kullanın. Giriş-çıkış kapasitörleri ve bobin regülatöre yakın olmalı. Yüksek akımda termal vialar ekleyin.
Pin Konfigürasyonu
HSOP-8 paketindeki L5973D013TR regülatörünün pin yerleşimi.
- Pin 1 (VREF): İçsel 1.235V referans çıkışı
- Pin 2 (COMP): Hata amplifikatör çıkışı (kompanzasyon)
- Pin 3 (FB): Geri besleme girişi
- Pin 4 (GND): Toprak
- Pin 5 (ON/OFF): Enable/Shutdown kontrolü (Yüksek = Açık, Düşük = Kapalı)
- Pin 6 (LX): Anahtarlama çıkışı (bobin bağlantısı)
- Pin 7 (VIN): Güç girişi
- Pin 8 (BOOT): Bootstrap kapasitör bağlantısı
Temel Devre Şeması
L5973D013TR regülatörü için temel uygulama devresi ve gerekli harici komponentler.
Gerekli Komponentler:
- 1x L5973D013TR SMD Regülatör
- 1x 10-47µH Bobin (Akım değeri devre akımına uygun seçilmeli)
- 1x 100nF Bootstrap Kapasitörü (BOOT ve LX arasına)
- 1x 100nF - 1µF Seramik Kapasitör (VREF ve GND arasına)
- 1x 10-22µF Giriş Kapasitörü (düşük ESR, seramik veya elektrolitik)
- 1x 47-100µF Çıkış Kapasitörü (düşük ESR, seramik veya elektrolitik)
- 2x Direnç (çıkış voltajını belirlemek için bölücü)
- 1x Kompanzasyon Kapasitörü (10-100nF, COMP ve GND arasına)
- 1x Kompanzasyon RC Ağı (opsiyonel, gelişmiş performans için)
- 1x Schottky Diyot (opsiyonel, verimlilik artışı için)
Çıkış Voltajı Hesaplama:
Çıkış voltajını belirlemek için gereken direnç değerleri şu formülle hesaplanır:
- Vout = 1.235V * (1 + R1/R2)
- R1 ve R2 geri besleme dirençleridir (FB pini ile çıkış arasına R1, FB pini ile GND arasına R2 bağlanır)
- Örnek: 5V çıkış için R1 = 30kΩ, R2 = 10kΩ
- Örnek: 3.3V çıkış için R1 = 17kΩ, R2 = 10kΩ
- Örnek: 12V çıkış için R1 = 87kΩ, R2 = 10kΩ
PCB Tasarım Önerileri
L5973D013TR için PCB tasarım önerileri ve dikkat edilmesi gereken noktalar.
- Güç Yolları:
- Giriş ve çıkış hatları için kalın izler kullanın (min. 30-40mil)
- LX pini bağlantıları mümkün olduğunca kısa tutulmalı
- Toprak bağlantıları için geniş düzlemler kullanın
- GND pinini direkt olarak toprak düzlemine bağlayın
- Komponent Yerleşimi:
- Giriş ve çıkış kapasitörleri regülatöre mümkün olduğunca yakın yerleştirin
- Bobin LX pinine yakın olmalı, bağlantı izi kısa tutulmalı
- Bootstrap kapasitörü BOOT ve LX pinlerine yakın olmalı
- Geri besleme yolları hassas sinyaller olduğundan gürültülü hatlardan uzak tutulmalı
- Termal Yönetim:
- HSOP-8 altına termal viaları PCB'nin alt katmanındaki toprak düzlemine bağlayın
- Yüksek akım uygulamaları için daha fazla bakır alan kullanın
- 2A üzeri uygulamalarda ısı dağılımına özellikle dikkat edin
- Gerekirse alt kısımda ek soğutma alanı oluşturun
- EMI/Gürültü Azaltma:
- Giriş-çıkış kapasitörlerinin topraklama yolları kısa olmalı
- Yüksek frekanslı anahtarlama döngüsünü diğer hassas devrelerden izole edin
- Dijital ve analog topraklamayı doğru şekilde ayırın
- Hassas sinyal yollarını LX ve bobin alanından uzak tutun
Uygulama Örnekleri
L5973D013TR regülatörü ile farklı devre uygulamaları.
12V Girişten 5V/2A Güç Kaynağı:
- Giriş: 12V DC
- Çıkış: 5V, 2A maksimum
- Bobin: 22µH, 3A akım değerli
- R1 = 30.1kΩ, R2 = 10kΩ
- Verim: ~90%
- Giriş kapasitörü: 22µF/25V seramik
- Çıkış kapasitörü: 2x 47µF/10V seramik paralel
24V Endüstriyel Besleme ile 3.3V Çıkış:
- Giriş: 24V DC (18-30V aralığı)
- Çıkış: 3.3V, 1.5A
- Bobin: 33µH, 2A akım değerli
- R1 = 16.9kΩ, R2 = 10kΩ
- Ek filtre: 10µH + 100µF LC filtresi
- Düşük gürültü odaklı tasarım
- İlave TVS koruma
Batarya Beslemeli Değişken Çıkış:
- Giriş: 7.4V - 14.8V Li-Ion batarya
- Çıkış: 1.8V - 5V ayarlanabilir
- Akım: 0-2A
- R2 = 10kΩ sabit, R1 yerine 50kΩ potansiyometre
- Düşük standby akımı için ON/OFF kontrolü
- Batarya koruma devresi ile entegre
Sorun Giderme ve İpuçları
L5973D013TR SMD ADJ 2.5A DC-DC Voltaj Regülatörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yüksek Çıkış Dalgalanması (Ripple): Çıkış kapasitörünü artırın, düşük ESR değerli kapasitörler kullanın, bobin değerini kontrol edin
- Aşırı Isınma: Termal vialar ekleyin, PCB bakır alanını artırın, akım çekimini azaltın, giriş voltajını düşürün
- Düşük Verimlilik: Bobin ve kapasitör ESR değerlerini kontrol edin, bağlantı dirençlerini azaltın, schottky diyot ekleyin
- Kararsız Çıkış: Kompanzasyon bileşenlerini ayarlayın, geri besleme yolunu daha iyi yerleştirin, giriş filtresini iyileştirin
- Başlangıç Sorunu: Minimum giriş voltajını kontrol edin, soft-start kapasitörünü değiştirin, giriş kapasitörünü artırın
Verimlilik İyileştirme İpuçları
L5973D013TR regülatörü için verimlilik artırma yöntemleri.
- Komponent Seçimi:
- Düşük DC dirençli (DCR) bobin kullanın
- Düşük ESR değerli çıkış kapasitörleri seçin
- BOOT-LX arasına yüksek kaliteli seramik kapasitör bağlayın
- LX-çıkış arası hızlı Schottky diyot ekleyin
- Tasarım Optimizasyonu:
- Giriş-çıkış voltaj farkını minimumda tutun
- PCB iz dirençlerini azaltın
- Komponentlerin termal limitlerine yaklaşmayın
- Devre düzeninde akım yollarını kısa ve direkt tutun
- Çalışma Koşulları:
- Yüksek yük durumlarında daha verimli çalışır
- Düşük yük için PWM/PFM modları arasında geçiş düşünün
- ON/OFF pini ile düşük yükte kapatarak enerji tasarrufu sağlayın
- Optimal sıcaklık aralığında çalıştırın
EMI ve Gürültü Azaltma
L5973D013TR anahtarlamalı regülatörlerde EMI ve gürültü sorunlarını azaltma.
- Giriş Filtresi:
- Giriş hattına LC filtresi ekleyin (10µH + 10µF)
- Giriş kapasitörünü artırın ve farklı değerlerde paralel kapasitörler kullanın
- Ferrit boncuk kullanarak yüksek frekanslı gürültüyü bastırın
- EMI açısından kritik uygulamalarda giriş PI filtresi düşünün
- PCB Düzeni:
- Anahtarlama döngüsünü (LX-bobin-diyot) kompakt tutun
- Hassas sinyal hatlarını yüksek akım ve anahtarlama hatlarından uzaklaştırın
- Toprak düzlemi kullanın ve topraklama yollarını optimize edin
- Kritik sinyal yollarını izole edin veya korumalı alanda tutun
- Çıkış Filtresi:
- İkincil LC filtresi ekleyin (çıkış sonrası)
- Farklı değerlerde paralel çıkış kapasitörleri kullanın
- Gerekirse çıkışa ferrit boncuk ekleyin
- Hassas yükler için ilave lineer regülatör düşünün
Termal Yönetim
L5973D013TR regülatörü için termal yönetim ve soğutma stratejileri.
- PCB Tasarımı:
- HSOP-8 paketi altına termal viaları çokça yerleştirin
- Viaları alt katmandaki geniş toprak düzlemine bağlayın
- Termal viaları lehimle doldurmayı düşünün
- Her iki PCB yüzeyinde geniş bakır alanlar oluşturun
- Komponent Yerleşimi:
- Regülatörü diğer ısı üreten komponentlerden uzak tutun
- Hava akışına izin veren yerleşim yapın
- Kritik uygulamalarda küçük soğutucu eklemeyi düşünün
- Yüksek ortam sıcaklığı olan uygulamalarda termal simülasyon yapın
- Çalışma Parametreleri:
- Derecelendirmeye göre çalıştırın, 2.5A sınırına yaklaşmayın
- Yüksek giriş-çıkış farkı olan uygulamalarda akım sınıfını düşürün
- Yüksek ortam sıcaklığında derecelendirmeyi azaltın
- Sürekli yüksek güç gerekiyorsa daha büyük regülatör kullanmayı düşünün
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı fonksiyonlara sahip entegreler ile elektronik projelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Güç düzenleme ve yönetimi için tasarlanmış entegreler ile projelerinizi besleyin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
L5973D ve LM2596 arasındaki fark nedir?
L5973D daha yüksek anahtarlama frekansı (250kHz vs 150kHz), daha geniş giriş voltaj aralığı (36V vs 40V) ve daha kompakt HSOP-8 paketi sunar. Daha modern ve verimlidir.
Çıkış voltajı nasıl ayarlanır?
Vout = 1.235V*(1+R1/R2) formülü kullanılır. FB pini ile çıkış arasına R1, FB pini ile GND arasına R2 bağlanır. 5V için R1=30kΩ, R2=10kΩ önerilir.
Doğru bobin değeri nasıl seçilir?
Genelde 10-47µH arasında değerler uygundur. Yüksek bobinler daha düşük dalgalanma, düşük bobinler daha iyi dinamik cevap sağlar. Bobin akım değeri çıkış akımının 1.5 katı olmalıdır.
Minimum giriş voltajı nedir?
Minimum giriş voltajı 4V'dur. Ancak çıkış+1V'dan yüksek olmalıdır. Güvenilir çalışma için çıkış+2V önerilir. Yüksek akımda daha fazla marj bırakılmalıdır.
ON/OFF pini nasıl kullanılır?
Lojik yüksek (>1.5V) aktif, düşük (<0.4V) kapalı moddur. Direkt VIN'e bağlanabilir. Mikroişlemci ile kontrol için 10kΩ pull-up direnci önerilir.
Çıkış dalgalanmasını nasıl azaltabilirim?
Düşük ESR değerli kapasitörler kullanın, çıkış kapasitansını artırın, farklı değerlerde paralel kapasitörler ekleyin. İkincil LC filtresi veya ferrit boncuk ekleyin.
PCB'de termal yönetim nasıl olmalı?
HSOP-8 altına en az 5-6 termal via ekleyin. Viaları alt katmanda geniş bakır alanla birleştirin. Çift katmanlı PCB kullanın.
Bootstrap kapasitörü neden önemlidir?
Dahili N-kanal MOSFET sürücüsü için gereklidir. 100nF seramik kapasitör BOOT-LX arasına bağlanmalıdır. Eksikliği verimlilik düşüşü ve hatalı çalışmaya neden olur.
