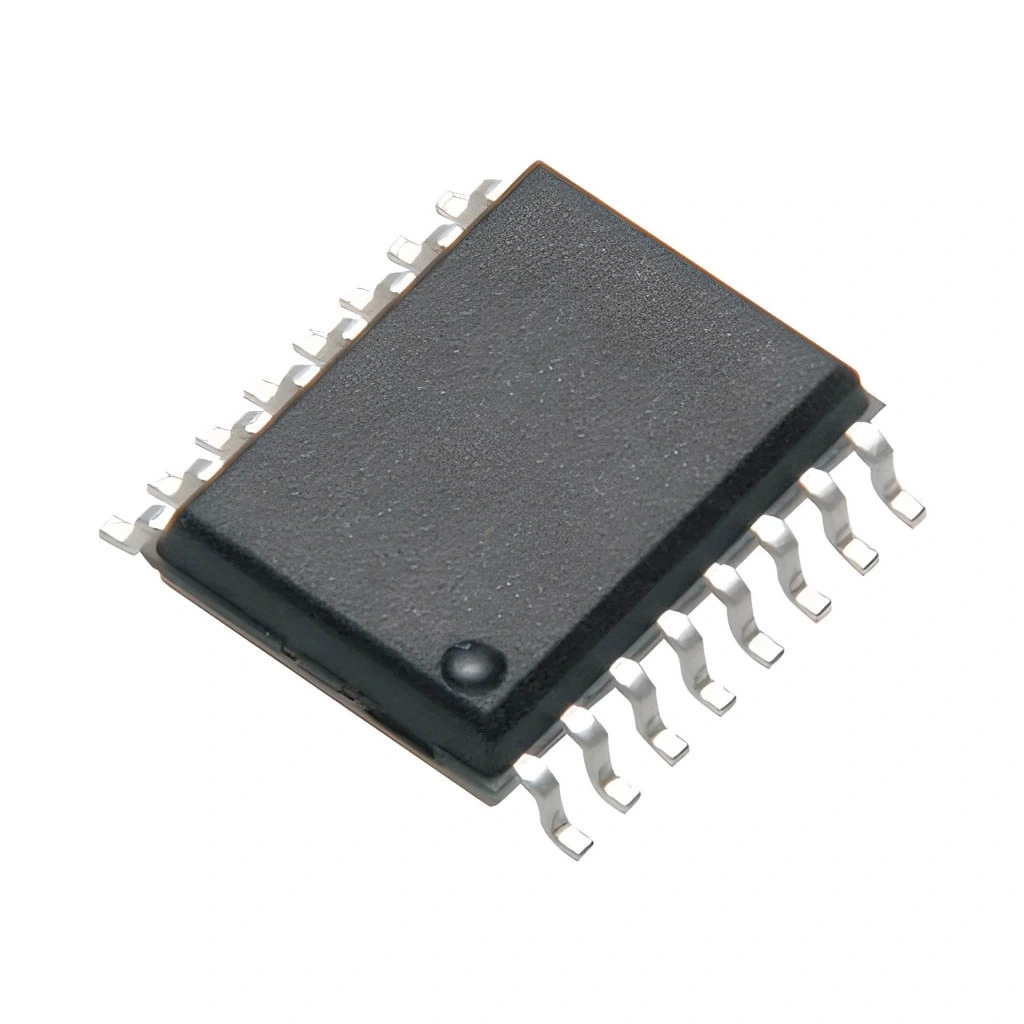

L4971D Anahtarlamalı Gerilim Regülatörü Entegresi PMIC Soic-16W

L4971D Anahtarlamalı Gerilim Regülatörü Entegresi PMIC SOIC-16W

L4971D, yüksek verimli step-down (buck) anahtarlamalı gerilim regülatörü entegresidir. SOIC-16W paketinde sunulan bu PMIC (Güç Yönetim Entegresi), geniş giriş voltaj aralığında çalışabilme özelliğine sahiptir.

STMicroelectronics tarafından üretilen L4971D, 60V'a kadar giriş voltajını destekleyerek endüstriyel uygulamalar için ideal bir çözüm sunar. Elektronik komponentler arasında verimli güç dönüşümü gerektiren projeler için tercih edilen bir entegredir.

Dahili 2.5A MOSFET sürücüsü ve geniş çalışma frekans aralığı sayesinde kompakt ve verimli güç kaynağı tasarımları için mükemmel bir entegre seçimidir.

Teknik Özellikler

L4971D Anahtarlamalı Gerilim Regülatörü Entegresi PMIC SOIC-16W'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics
• Entegre Tipi: Step-Down (Buck) Anahtarlamalı Regülatör
• Model: L4971D
• Paket Tipi: SOIC-16W (Geniş)
• Pin Sayısı: 16
• Topoloji: Buck (Step-Down) Converter
• Giriş Voltaj Aralığı: 8.0V - 60.0V
• Çıkış Voltaj Aralığı: 3.5V - 40.0V (Ayarlanabilir)
• Maksimum Çıkış Akımı: 2.5A (Harici MOSFET ile)
• Anahtarlama Frekansı: 50kHz - 200kHz (Ayarlanabilir)
• Verimlilik: %85 (Tipik)
• MOSFET Sürücü Akımı: 2.5A (Source/Sink)
• Referans Voltajı: 3.3V
• Yumuşak Başlatma: Evet (Harici Kapasitör ile)
• Çalışma Sıcaklık Aralığı: -40°C ile +125°C arası
• Koruma Özellikleri: Aşırı akım, kısa devre, termal koruma
• Güç Tüketimi (Quiescent Current): 6 mA (Tipik)
• Kapatma Akımı: <100 µA
• PWM Kontrol Modu: Akım Modlu
• RoHS Uyumluluğu: Evet
• Boyutlar: 10.3mm x 7.5mm x 2.3mm

Kullanım Alanları

L4971D Anahtarlamalı Gerilim Regülatörü Entegresi PMIC SOIC-16W'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Uygulamalar

• Endüstriyel güç kaynakları
• PLC ve kontrol sistemleri
• Fabrika otomasyonu ekipmanları
• Motor sürücü devreleri
• Endüstriyel sensör besleme devreleri

Telekomünikasyon ve Altyapı

• Baz istasyonu güç birimleri
• Veri merkezi güç dağıtım üniteleri
• Telekomünikasyon ekipmanları
• Yedek güç sistemleri
• Network ekipmanları güç kaynakları

Genel Elektronik Projeler

• Yüksek verimli DC-DC dönüştürücüler
• LED sürücü devreleri
• 12V/24V sistemlerden 5V/3.3V güç kaynakları
• Batarya şarj sistemleri
• Solar enerji sistemleri

Avantajlar ve Özellikler

L4971D Anahtarlamalı Gerilim Regülatörü Entegresi PMIC SOIC-16W'nin sağladığı avantajlar ve çözümler.

• Geniş Giriş Voltaj Aralığı: 8V-60V besleme ile çok yönlü kullanım
• Yüksek Verimlilik: %85'e varan enerji verimliliği
• Güçlü MOSFET Sürücüsü: 2.5A harici MOSFET sürme kabiliyeti
• Ayarlanabilir Frekans: 50kHz-200kHz arası uygulama optimizasyonu
• Kapsamlı Koruma Özellikleri: Aşırı akım, kısa devre ve termal koruma
• Düşük Bekleme Akımı: Verimli güç kullanımı
• Yumuşak Başlatma: Ani akım çekilmelerine karşı koruma
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma
• Akım Modlu PWM Kontrolü: Hızlı geçiş tepkisi
• Kompakt SMD Paketi: PCB alanından tasarruf

Uygulama ve Devre Tasarımı

L4971D Anahtarlamalı Gerilim Regülatörü Entegresi PMIC SOIC-16W ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Pin Bağlantıları: Datasheet'teki referans devreye göre bağlantıları yapın
• Osilatör Frekansı: RT/CT pinlerine uygun direnç ve kapasitör bağlayın
• Çıkış Voltajı Ayarı: FB (Feedback) pinine uygun gerilim bölücü dirençler bağlayın
• MOSFET Seçimi: VDS > 1.5*VIN ve ID > 1.5*IOUT olan MOSFET seçin
• Bobin Seçimi: Doyma akımı ve doğru endüktans değerine dikkat edin

Tasarım İpuçları:

• Giriş kapasitörünü düşük ESR değerli seçin
• Çıkış filtrelemesi için yeterli kapasitans kullanın
• Termal yönetim için PCB bakır alanlarını maksimize edin
• EMI azaltmak için komponentleri yakın yerleştirin
• Hassas sistemlerde çıkışa ek LC filtre ekleyin

Sorun Giderme ve İpuçları

L4971D Anahtarlamalı Gerilim Regülatörü Entegresi PMIC SOIC-16W kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Dalgalanması: Çıkış kapasitörlerini artırın veya ESR değerini düşürün.
• Yüksek Ripple: Bobin değerini veya çalışma frekansını artırın.
• Aşırı Isınma: Termal tasarımı iyileştirin, daha büyük soğutucu alanı ekleyin.
• Verim Düşüklüğü: Komponent değerlerini optimize edin, MOSFET kayıplarını azaltın.
• Başlamama Sorunu: Soft-start kapasitörünü ve minimum yük gereksinimini kontrol edin.

Verimli Kullanım İpuçları

• PCB tasarımında gate sürücü yollarını kısa tutun
• Anahtar düğümü alanını minimize edin
• Gürültülü sistemlerde giriş ve çıkışta ek filtreleme yapın
• Yüksek frekanslı anahtarlamada PCB parazitik etkilerini azaltın
• Düşük ESR ve ESL değerli kapasitörler kullanın

Paket İçeriği

• L4971D Anahtarlamalı Gerilim Regülatörü Entegresi PMIC SOIC-16W
