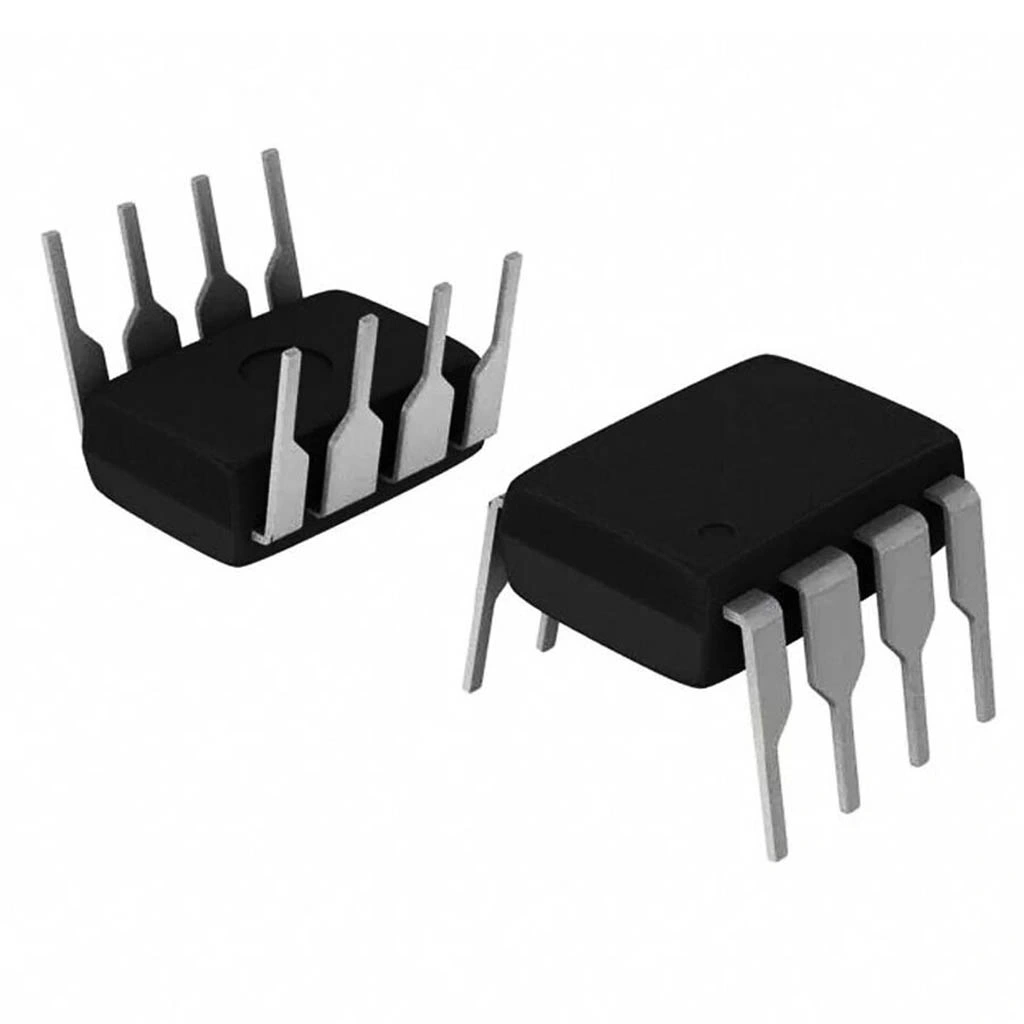

L4971 Anahtarlamalı Gerilim Regülatörü Entegresi PMIC Dip-8

L4971 Anahtarlamalı Gerilim Regülatörü Entegresi PMIC DIP-8

L4971, yüksek verimli adım düşürücü (buck) anahtarlamalı gerilim regülatörü entegresidir. DIP-8 paketinde sunulan bu PMIC (Power Management Integrated Circuit), 40V'a kadar giriş gerilimlerini destekleyen güçlü bir güç yönetim çözümüdür.

2.5A'e kadar çıkış akımı kapasitesine sahip bu elektronik komponentler içinde yer alan entegre, düşük quiescent akımı ve geniş çalışma frekansı aralığıyla batarya beslemeli uygulamalar için idealdir.

Dahili akım sınırlama ve termal koruma özellikleriyle entegreler arasında endüstriyel uygulamalar için güvenilir bir çözüm sunar. Diğer entegreler ile karşılaştırıldığında kolay kullanımı ve az harici bileşen gerektiren yapısı ile öne çıkar.

Teknik Özellikler

L4971 Anahtarlamalı Gerilim Regülatörü Entegresi PMIC DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Step-Down (Buck) Anahtarlamalı Regülatör
• Üretici: STMicroelectronics
• Paket Tipi: DIP-8
• Giriş Voltaj Aralığı: 8V - 40V
• Çıkış Voltaj Aralığı: 5.1V (sabit) veya 3.3V - 35V (ayarlanabilir)
• Maksimum Çıkış Akımı: 2.5A
• Çalışma Frekansı: 52kHz - 200kHz (ayarlanabilir)
• Referans Voltaj Toleransı: ±2%
• Anahtarlama Akımı: 3.5A (peak)
• Anahtarlama Transistörü: Dahili NPN Bipolar
• Çalışma Verimliliği: %85'e kadar
• Quiescent Akımı: 6mA (tipik)
• Soft-start Özelliği: Dahili
• Korumalar: Akım sınırlama, termal koruma
• Çalışma Sıcaklığı: -25°C ile +150°C arası
• Pin Sayısı: 8
• Line Regülasyonu: 0.3% (tipik)
• Load Regülasyonu: 0.5% (tipik)
• Duruma Geçiş (Shutdown) Modu: Evet
• Montaj Tipi: Through-Hole (Delikli Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

L4971 Anahtarlamalı Gerilim Regülatörü Entegresi PMIC DIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• PLC besleme devreleri
• Sensör sistemleri için güç kaynakları
• Motor sürücüleri için yardımcı besleme
• Otomasyon ekipmanları
• Kontrol sistemleri

Telekomünikasyon

• Network ekipmanları güç devreleri
• Baz istasyonu yardımcı besleme
• Veri aktarım sistemleri
• Router ve switch güç kaynakları
• Haberleşme sistemleri

Otomotiv Elektroniği

• ECU güç devreleri
• Araç içi eğlence sistemleri
• Sensör besleme devreleri
• Aydınlatma kontrol sistemleri
• Batarya yönetim sistemleri

Avantajlar ve Özellikler

L4971 Anahtarlamalı Gerilim Regülatörü Entegresi PMIC DIP-8'in sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 2.5A sürekli çıkış akımı
• Geniş Giriş Voltaj Aralığı: 8V ile 40V arası çalışabilme
• Kolay Devre Tasarımı: Minimum harici bileşen gereksinimi
• Dahili Korumalar: Aşırı akım ve aşırı sıcaklık koruması
• Ayarlanabilir Çalışma Frekansı: 52kHz - 200kHz arası seçilebilir
• Yüksek Verimlilik: %85'e varan enerji verimliliği
• Sabit veya Ayarlanabilir Çıkış: Çeşitli uygulamalara uygunluk
• Soft-start Özelliği: Açılışta düşük akım çekişi ve yavaş başlangıç
• Breadboard Uyumlu: DIP-8 paketi ile kolay prototipleme
• Düşük Gürültü: Sabit frekanslı anahtarlama ile kontrollü EMI

Devre Tasarımı ve Kullanım

L4971 Anahtarlamalı Gerilim Regülatörü Entegresi PMIC DIP-8'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: INV - İnverting giriş (çıkış voltajı ayarı)
• Pin 2: COMP - Kompanzasyon
• Pin 3: SYNC/SD - Senkronizasyon/Shutdown
• Pin 4: GND - Toprak
• Pin 5: VREF - Dahili referans voltajı çıkışı
• Pin 6: OSC - Osilatör zamanlama kapasitörü
• Pin 7: VCC - Besleme voltajı
• Pin 8: EMITTER - Çıkış transistörü emitörü

Temel Bağlantı Şeması:

1. VCC (Pin 7) girişine besleme voltajını (8-40V) bağlayın
2. GND (Pin 4) ile sisteminizin toprak hattını bağlayın
3. OSC (Pin 6) ile toprağa bir zamanlama kapasitörü (1nF - 2.2nF) bağlayın
4. EMITTER (Pin 8) ile bobinin bir ucunu bağlayın
5. VCC ile EMITTER arasına bir diyot (Schottky) bağlayın
6. Bobinin diğer ucundan çıkış kapasitörünün pozitif tarafına bağlantı yapın
7. Çıkış kapasitörünün negatif ucu toprağa bağlanır
8. INV (Pin 1) ve GND (Pin 4) arasına çıkış voltajını belirleyen dirençleri bağlayın

Çıkış Voltajı Ayarlama:

• Sabit 5.1V çıkış için INV pinini çıkışa doğrudan bağlayın
• Ayarlanabilir çıkış için aşağıdaki formülü kullanın:
• Vout = 5.1V × (1 + R1/R2)
• R1, INV pini ile çıkış arasındaki direnç
• R2, INV pini ile toprak arasındaki direnç
• Tipik değerler: R2=10kΩ, R1 değeri çıkış voltajına göre seçilir

Frekans Ayarlama:

• OSC pini ile toprak arasına bağlanan kapasitör değeri frekansı belirler
• C = 1.5nF için yaklaşık 100kHz
• C = 2.2nF için yaklaşık 52kHz
• C = 1nF için yaklaşık 150kHz
• Düşük frekans daha iyi verimlilik sağlar, yüksek frekans daha küçük indüktör kullanımına izin verir

Sorun Giderme ve İpuçları

L4971 Anahtarlamalı Gerilim Regülatörü Entegresi PMIC DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Düşüklüğü: Giriş voltajını, bobin değerini ve çıkış akımını kontrol edin
• Aşırı Isınma: Akım sınırını aşmayın, indüktör değerini artırın, soğutucu ekleyin
• Çıkış Gürültüsü: Filtre kapasitörlerini artırın, PCB düzenini iyileştirin, EMI filtresi ekleyin
• Kararsızlık: Kompanzasyon bileşenlerini kontrol edin, çıkış kapasitörünü artırın
• Düşük Verim: Daha düşük ESR'li kapasitörler ve Schottky diyot kullanın

PCB Tasarım İpuçları

• Giriş ve çıkış kapasitörlerini entegrenin yakınına yerleştirin
• Yüksek akım taşıyan iletim yollarını kalın ve kısa tutun
• Gürültü hassas devreleri anahtarlama nodlarından uzak tutun
• Toprak düzlemini bölmeden sürekli bir düzlem oluşturun
• Bobinin manyetik alanını hassas devrelerden uzak tutun

Bobin Seçimi İpuçları

• Doyum akımı, maksimum yük akımının en az 1.3 katı olmalıdır
• Düşük DCR (DC Direnç) için verimlilik artırılabilir
• Yarı kapalı ferrit çekirdekli endüktörler EMI azaltır
• L değeri, düşük giriş voltajı koşullarını karşılayacak şekilde seçilmelidir
• Yüksek frekansta çalışırken daha küçük endüktörler kullanılabilir

Paket İçeriği

• L4971 Anahtarlamalı Gerilim Regülatörü Entegresi PMIC DIP-8
