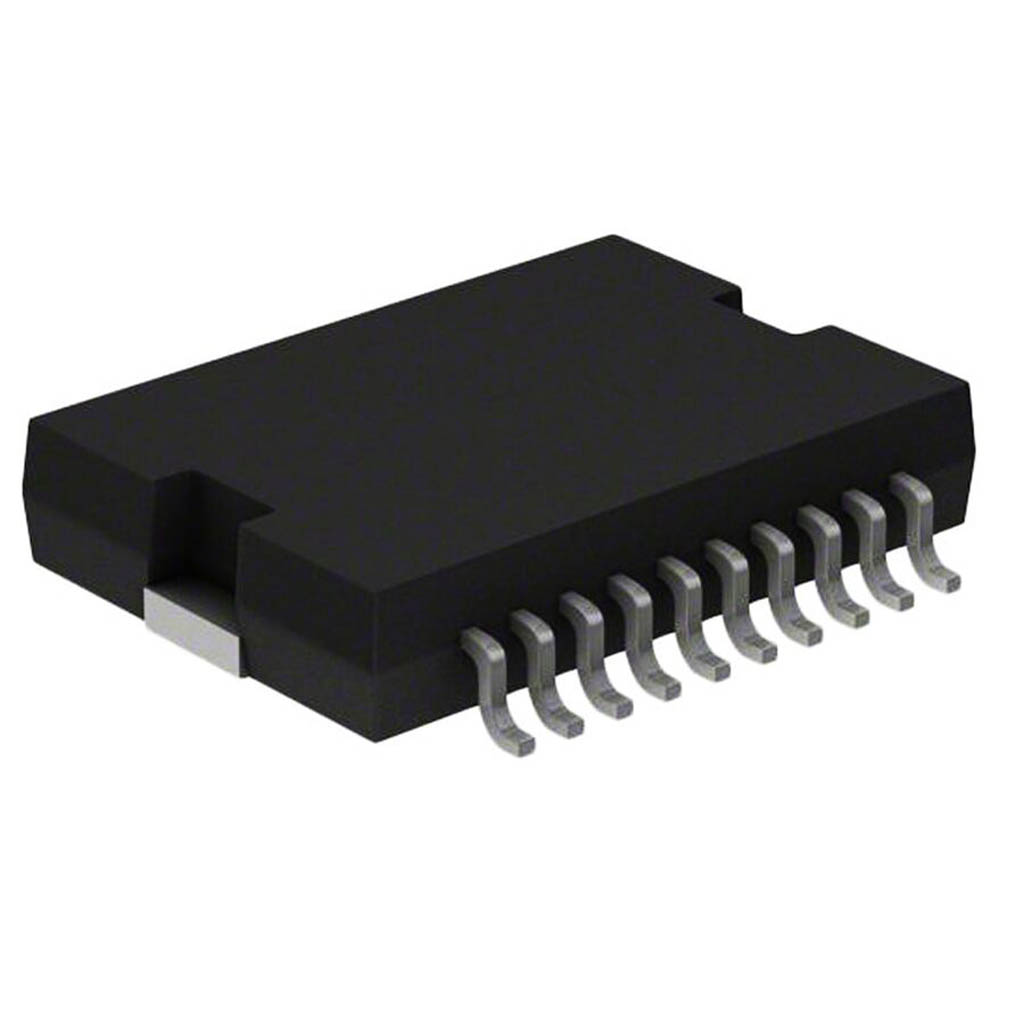

L298P Smd Motor Sürücü Entegresi PowerSO-20

L298P SMD Motor Sürücü Entegresi PowerSO-20

L298P, çift H-köprü yapısına sahip yüksek voltaj ve yüksek akım motor sürücü entegresidir. PowerSO-20 paketinde sunulan bu entegre, DC motorları veya step motorları kolayca kontrol etmek için tasarlanmıştır.

STMicroelectronics tarafından üretilen L298P, iki adet tam H-köprü sürücüsünü tek pakette sunar ve çift yönlü motor kontrolüne olanak tanır. Elektronik komponentler içerisinde robot projelerinden endüstriyel kontrol uygulamalarına kadar geniş bir kullanım alanına sahiptir.

L298P, popüler L298N entegresinin SMD versiyonu olup, daha iyi termal yönetim ve PCB alanından tasarruf sağlayan bir entegre çözümdür.

Teknik Özellikler

L298P SMD Motor Sürücü Entegresi PowerSO-20'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics
• Entegre Tipi: Çift H-Köprü Motor Sürücü
• Model: L298P
• Paket Tipi: PowerSO-20 (SMD)
• Pin Sayısı: 20
• H-Köprü Sayısı: 2 (Çift)
• Çalışma Voltajı: 5.0V - 46.0V (Motor Besleme)
• Lojik Besleme Voltajı: 4.5V - 7.0V
• Maksimum Çıkış Akımı: 2A (H-köprü başına)
• Anlık Maksimum Akım: 3A (H-köprü başına)
• Toplam Güç Çıkışı: 20W (25°C ortam sıcaklığında)
• Lojik Giriş Voltaj Seviyesi (Yüksek): 2.3V minimum
• Lojik Giriş Voltaj Seviyesi (Düşük): 1.5V maksimum
• Çıkış Doyma Voltajı: 1.8V (Tipik, I=1A)
• Anahtarlama Frekansı: 40 kHz'e kadar
• Çalışma Sıcaklık Aralığı: -25°C ile +130°C arası
• Termal Direnç (Junction-Case): 3°C/W
• Güç Tüketimi (Quiescent): 24mA (Tipik, boşta)
• Koruma Özellikleri: Termal koruma
• RoHS Uyumluluğu: Evet

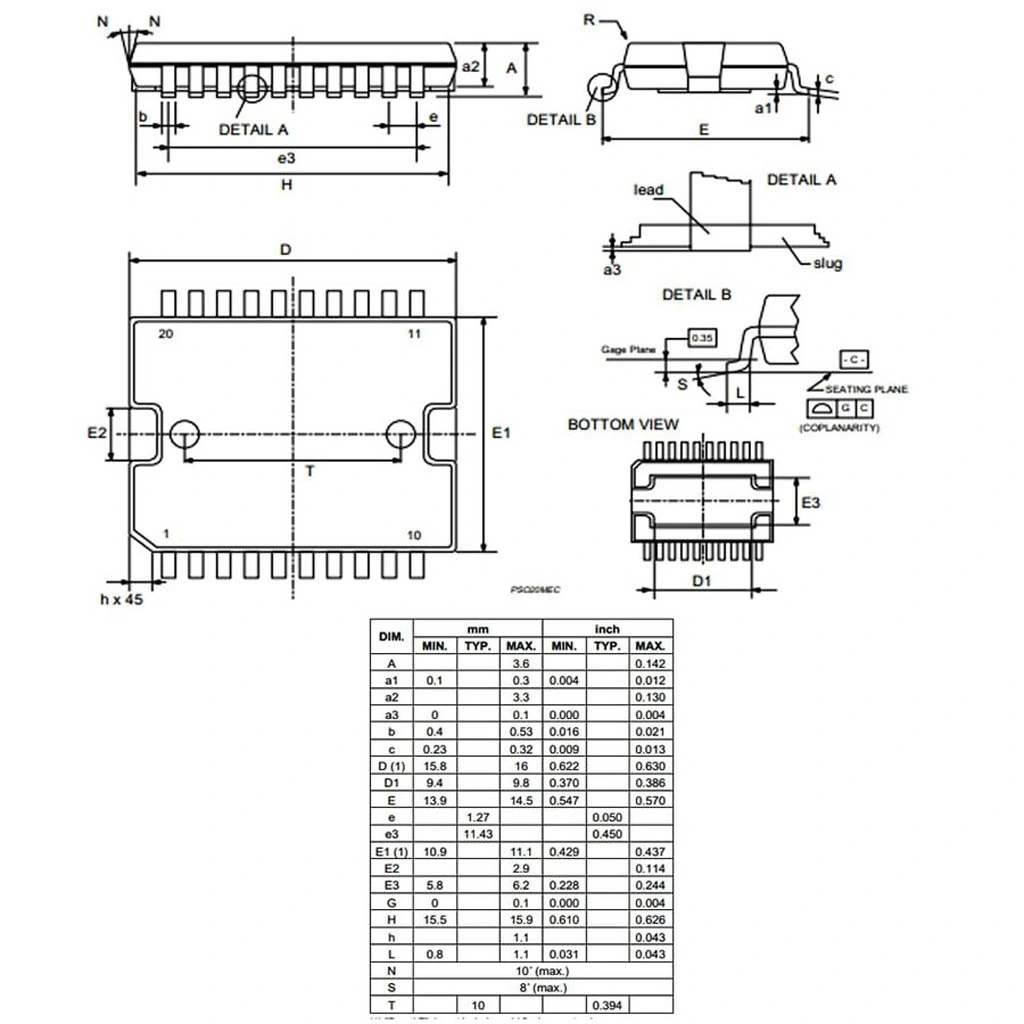

• Boyutlar: 15.9mm x 13.9mm x 2.65mm

Kullanım Alanları

L298P SMD Motor Sürücü Entegresi PowerSO-20'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Robot Projeleri

• Gezgin robotlar
• Sumo robot yarışma platformları
• Robot kol kontrolü
• Çizgi izleyen robotlar
• Drone motor kontrolü

Mekatronik Uygulamalar

• CNC makineleri
• 3D yazıcılar
• Otomatik kontrol sistemleri
• Konveyör bant kontrolü
• Elektrikli valfler ve aktüatörler

Genel Elektronik Projeler

• DC motor hız ve yön kontrolü
• Step motor sürücü devreleri
• Elektromıknatıs kontrol sistemleri
• LED aydınlatma kontrolü
• Solenoid kontrol uygulamaları

Avantajlar ve Özellikler

L298P SMD Motor Sürücü Entegresi PowerSO-20'nin sağladığı avantajlar ve çözümler.

• Yüksek Güç Kapasitesi: Kanal başına 2A sürekli akım sağlama
• Çift H-Köprü: İki motoru bağımsız olarak kontrol edebilme
• SMD Paketi: Daha küçük PCB alanı gereksinimi
• İyileştirilmiş Termal Performans: PowerSO paketi ile daha iyi ısı yayılımı
• Geniş Besleme Voltajı Aralığı: 5V-46V arası motor besleme
• TTL Uyumlu Girişler: Mikroişlemci ile kolay entegrasyon
• Çift Yönlü Kontrol: Motorları ileri-geri hareket ettirebilme
• PWM Desteği: Hız kontrolü için PWM sinyallerini kabul etme
• Dahili Diyotlar: Ters EMK koruması
• Termal Koruma: Aşırı ısınmaya karşı dahili koruma

Uygulama ve Devre Tasarımı

L298P SMD Motor Sürücü Entegresi PowerSO-20 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

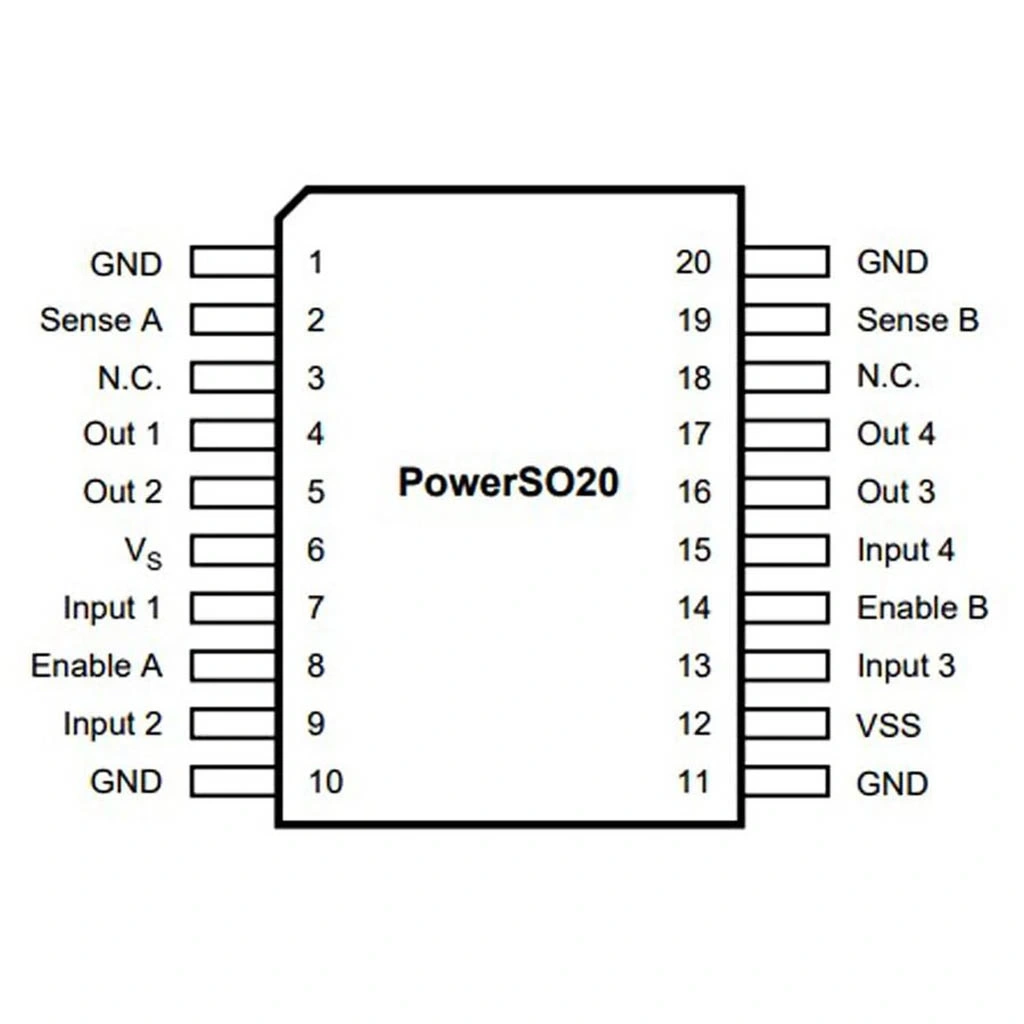

Temel Devre Bağlantıları:

• Besleme Bağlantıları: Logic Supply (Vss) ve Motor Supply (Vs) pinlerine uygun voltajları bağlayın
• Enable Pinleri: Her H-köprüyü aktifleştirmek için Enable girişlerini yüksek seviyeye çekin
• Giriş Sinyalleri: IN1, IN2 (Köprü A) ve IN3, IN4 (Köprü B) pinleri ile motor yönünü kontrol edin
• Sense Pinleri: Akım ölçümü ve sınırlaması için harici dirençler bağlayın
• Motor Bağlantıları: OUT1, OUT2 (Motor A) ve OUT3, OUT4 (Motor B) pinlerine motorları bağlayın

Tasarım İpuçları:

• Güç hatlarını kalın çizgilerle tasarlayın
• Vs ve GND pinleri arasına 100nF ve 100µF kapasitörler ekleyin
• Vss ve GND pinleri arasına 100nF kapasitör ekleyin
• Motorlara yakın serbest dönüş diyotları ekleyin (dahili diyotlar yetmezse)
• PCB altına ısı yayıcı alanlar ekleyin veya soğutucu kullanın

Sorun Giderme ve İpuçları

L298P SMD Motor Sürücü Entegresi PowerSO-20 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin veya daha düşük akımda çalıştırın.
• Motor Çalışmıyor: Enable pinlerini ve giriş mantık seviyelerini kontrol edin.
• Düzensiz Motor Hareketi: Besleme voltajının kararlılığını kontrol edin.
• Titreşimli Çalışma: PWM frekansını artırın veya filtre kapasitörleri ekleyin.
• Entegre Arızalanması: Koruma diyotlarını ve akım sınırlama devrelerini kontrol edin.

Verimli Kullanım İpuçları

• Yüksek PWM frekansları kullanarak motor gürültüsünü azaltın
• Sürekli maksimum akımda çalıştırmaktan kaçının
• Akım örnekleme için Sense pinlerini kullanın
• Giriş lojik sinyalleri için pull-down dirençleri ekleyin
• Uzun motor kablolarında EMI filtresi kullanın

Paket İçeriği

• L298P SMD Motor Sürücü Entegresi PowerSO-20
