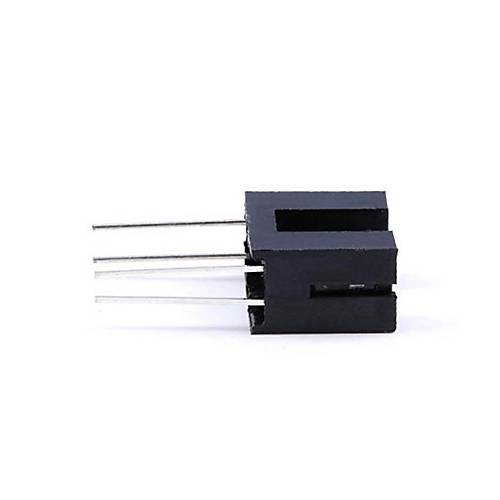

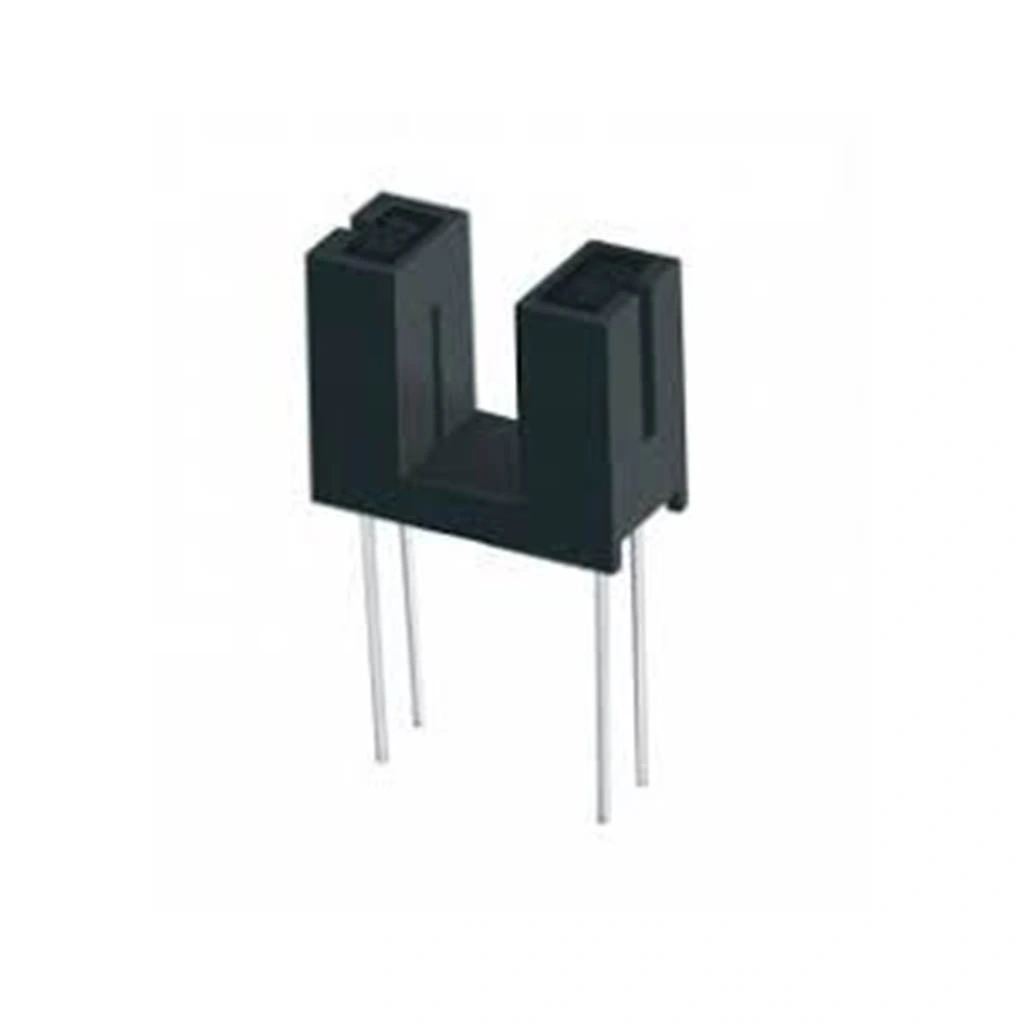

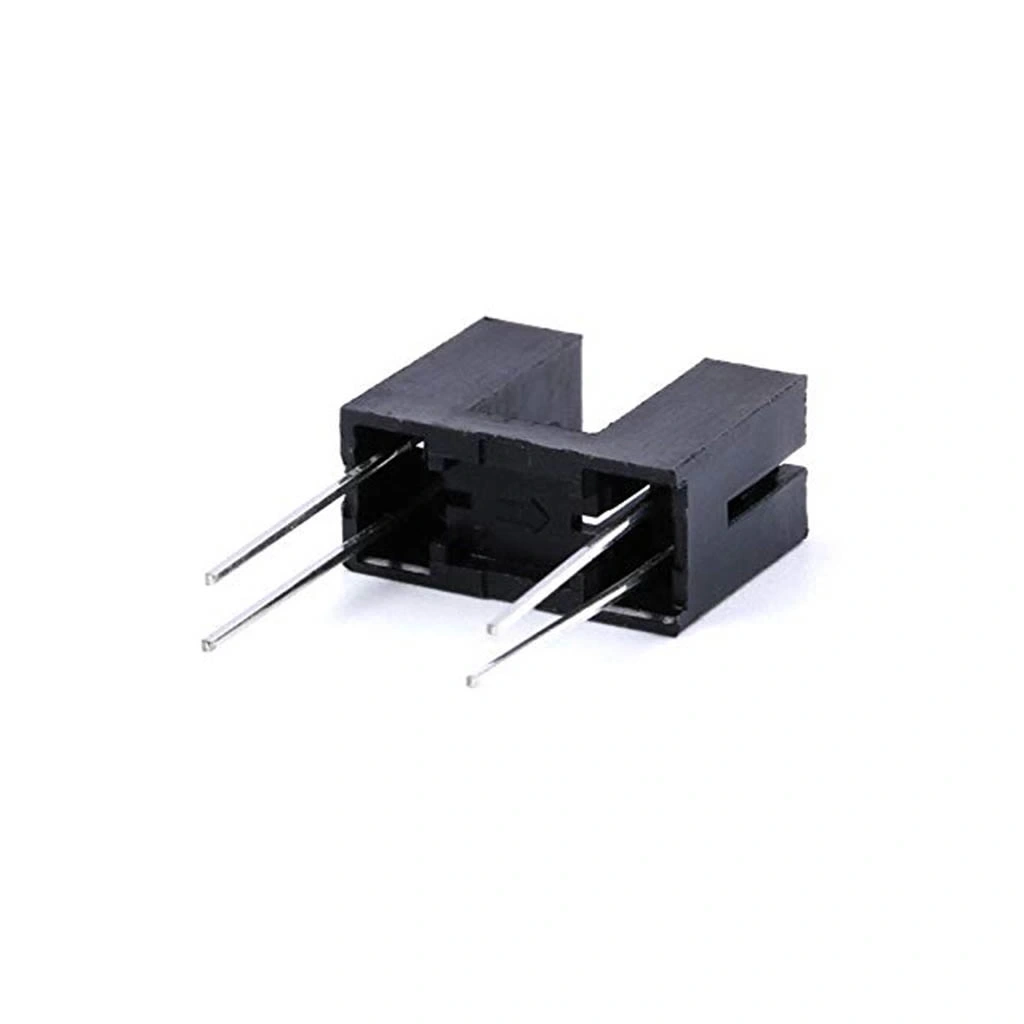

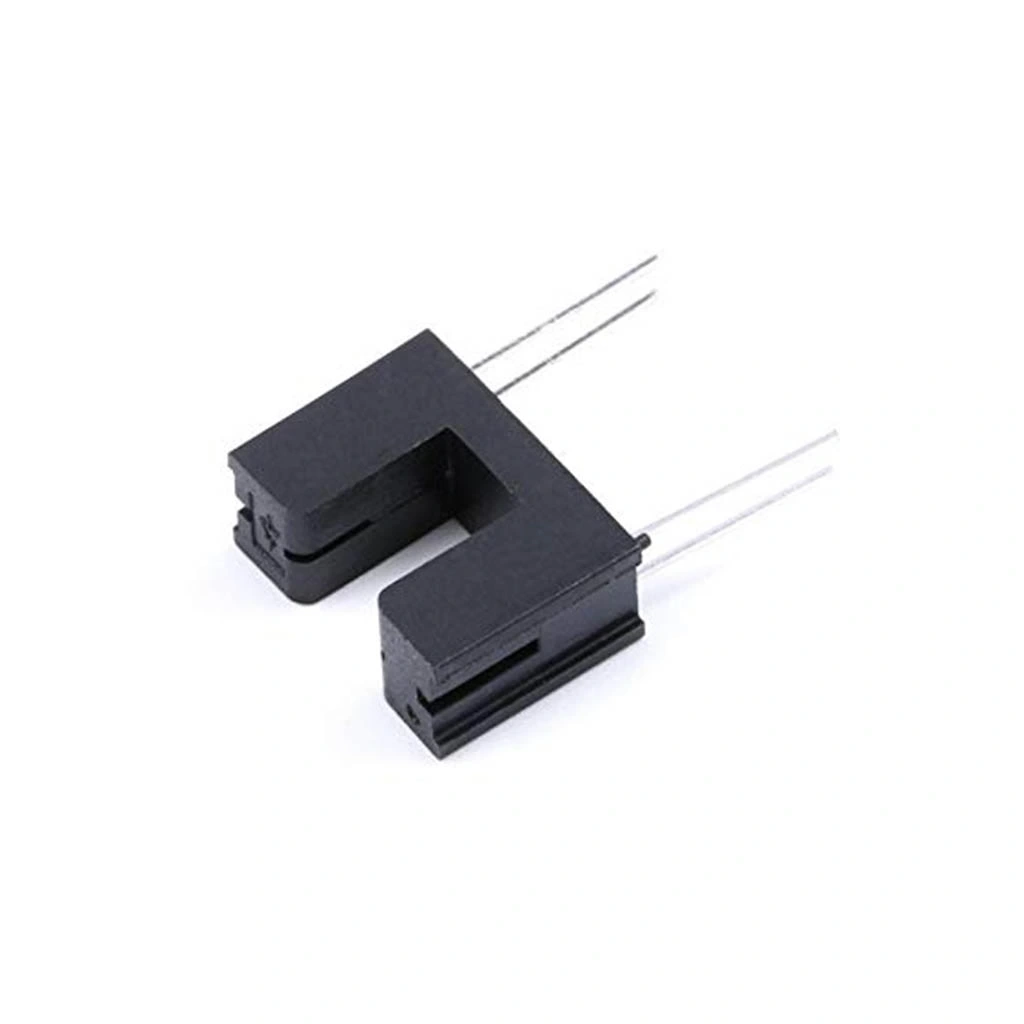

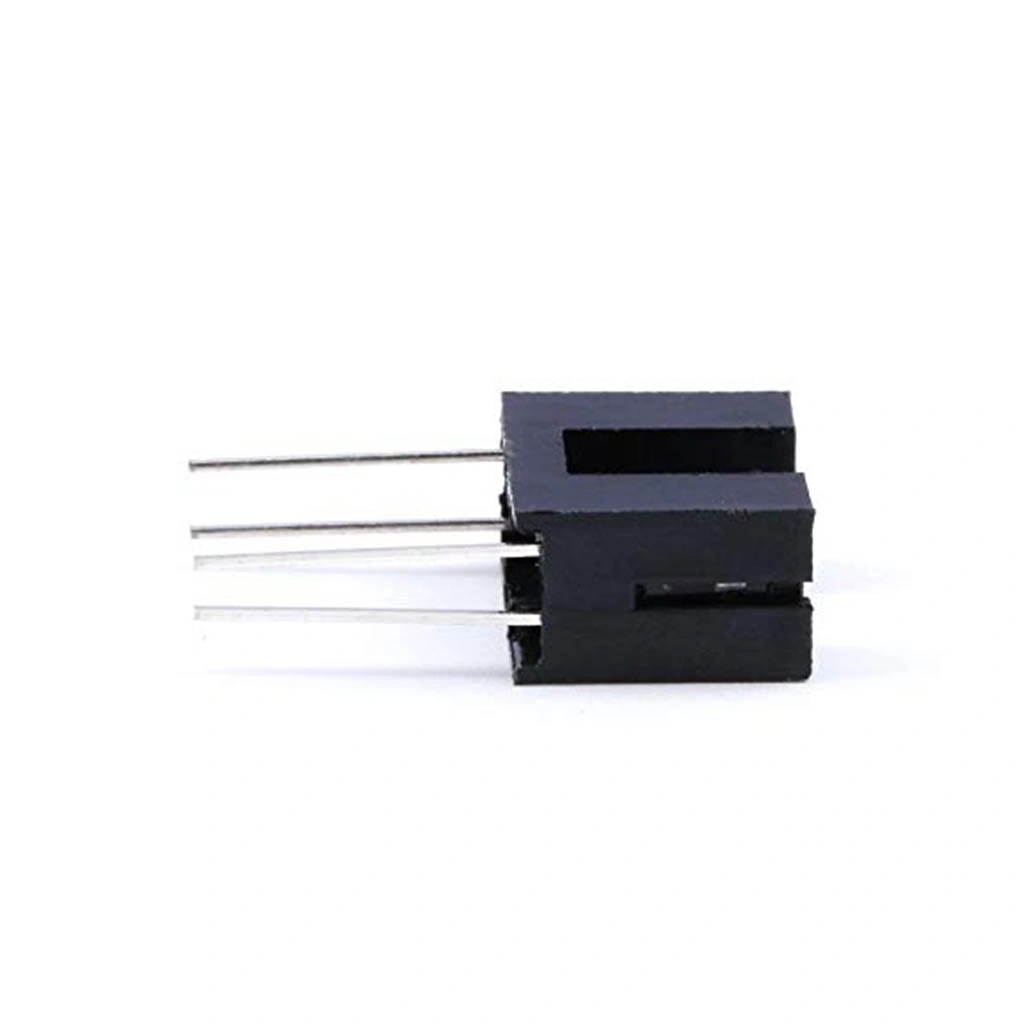

ITR9608 Optik Sensör Dip-4

ITR9608 Optik Sensör DIP-4

ITR9608 Optik Sensör, bir kızılötesi verici ve bir fototransistör alıcıdan oluşan kompakt bir optikuplör modülüdür. DIP-4 paketinde sunulan bu sensör, engel algılama ve konum tespiti uygulamaları için idealdir.

Sensör içerisindeki kızılötesi LED, ışın yayarken karşısındaki fototransistör bu ışını algılar. Arduino projeleri için uygun olan bu modül, bir cisim LED ile fototransistör arasına girdiğinde sinyal değişimi oluşturur.

Kompakt yapısı, düşük güç tüketimi ve yüksek hassasiyeti ile Modüller kategorisinde yer alan bu sensör, özellikle robotik, otomatik kapı sistemleri ve endüstriyel kontrol uygulamalarında tercih edilmektedir.

Teknik Özellikler

ITR9608 Optik Sensörün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Kızılötesi Optik Sensör (Optikuplör)
• Paket Tipi: DIP-4<>
• Verici: Kızılötesi LED (940nm)<
• Alıcı: NPN Fototransistör
• Çalışma Voltajı (Verici LED): 1.2V (Tipik)
• İleri Akım (IF): 20mA (Maksimum 50mA)
• Kolektör-Emitör Voltajı (VCEO): 30V
• Kolektör Akımı (IC): 20mA
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Algılama Mesafesi: 2mm - 5mm (ideal çalışma mesafesi)
• Tepki Süresi: <15µs
• Pin Dizilimi:
  • Pin 1: Anot (LED+)
  • Pin 2: Katot (LED-)
  • Pin 3: Emitör (Fototransistör)
  • Pin 4: Kolektör (Fototransistör)
• Boyutlar: 4.5mm x 6.5mm x 7mm
• Montaj Tipi: Through-Hole
• Hassasiyet: Yüksek (ortam ışığından etkilenmez)<>.

Paket İçeriği

• 1 x ITR9608 Optik Sensör DIP-4

Bağlantı ve Kullanım

ITR9608 Optik Sensörünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

ITR9608 sensörünü bağlamak için şu adımları izleyin:

• LED Anot (Pin 1) → Arduino pini üzerinden 220Ω direnç → 5V
• LED Katot (Pin 2) → GND
• Fototransistör Emitör (Pin 3) → GND
• Fototransistör Kolektör (Pin 4) → 10kΩ Pull-up direnç → 5V ve Arduino dijital giriş pini

Bu bağlantıyla engel algılandığında çıkış düşük (LOW), engel olmadığında çıkış yüksek (HIGH) olacaktır. Voltaj.Net olarak farklı kullanım senaryoları için devre şemaları da sunuyoruz.

Uygulama Alanları

ITR9608 Optik Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Robotik

• Çizgi takip sistemleri
• Robot kollar ve tutucu mekanizmalar
• Engel algılama ve kaçınma sistemleri
• Kenar algılama uygulamaları

Endüstriyel Kontrol

• Nesne sayma sistemleri
• Konveyör bant kontrolleri
• Parça pozisyon algılama
• Sınır anahtarları

Tüketici Elektroniği

• Otomatik kapı ve geçiş sistemleri
• Kâğıt/nesne algılama sistemleri
• Seviye algılama sensörleri
• Oyuncak ve eğlence elektronikleri

Eğitim Projeleri

• STEM eğitim kitleri
• Sensör çalışma prensipleri eğitimi
• Dijital mantık uygulamaları
• Elektronik devre temelleri

Proje Örnekleri

ITR9608 Optik Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Dijital RPM Ölçer

ITR9608 sensörü ve Arduino Nano kullanarak motorların dönüş hızını ölçen kompakt bir takometre projesi geliştirebilirsiniz. Sensör, dönen diskteki bir delik veya çıkıntıyı algılayarak her turda bir sinyal üretir. Arduino, bu sinyalleri sayarak RPM (Rotations Per Minute) değerini hesaplar ve OLED ekranda gösterir. Devre 9V pil ile beslenir ve elde taşınabilir bir ölçüm cihazı olarak kullanılabilir.

Otomatik El Kurutma Makinesi

ITR9608 sensörünü kullanarak basit bir el kurutma makinesi geliştirebilirsiniz. Röle modülü ve 12V fan ile entegre edilen sistem, eller algılandığında fanı çalıştırır. Zaman tasarrufu için ayarlanabilir bir kapanma gecikmesi eklenebilir. Sensörün algılama mesafesini ayarlamak için potansiyometre kullanılabilir. Sistem ev, ofis veya küçük işletmelerde kolayca uygulanabilir.

Akıllı Malzeme Sayacı

ITR9608 sensörünü kullanarak üretim hatlarında geçen parçaları sayan bir sistem tasarlayabilirsiniz. Sayaç, belirli bir miktar tamamlandığında sesli uyarı verir veya üretim istatistiklerini SD karta kaydedebilir. Birden fazla hattı izlemek için çoklu sensör yapılandırması kullanılabilir. Devre, farklı boyut ve şekillerdeki parçaları algılayacak şekilde hassasiyeti ayarlanabilir ve üretim verimliliğini izlemek için web arayüzü eklenebilir.

Sorun Giderme ve İpuçları

ITR9608 Optik Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sensör Algılamıyor: LED akım sınırlayıcı direncini kontrol edin, değeri düşürmeyi deneyin.
• Yanlış Tetikleme: Ortam ışığını azaltın veya sensörü kapatarak dış ışıktan koruyun.
• Kararsız Çıkış: Pull-up direnç değerini kontrol edin, gürültü için bypass kapasitörü ekleyin.
• Düşük Hassasiyet: Sensör ile yansıtıcı yüzey arasındaki mesafeyi 2-5mm aralığına ayarlayın.
• LED Yanması: Akım sınırlayıcı direnç değerini artırın, maksimum 50mA'i aşmayın.

Performans İpuçları

• Yansıtıcı yüzeyler için daha yüksek algılama mesafesi sağlar
• Sensörü siyah mat yüzeylerde kullanırken mesafeyi kısaltın
• Titreşimli ortamlarda okuma kararlılığı için yazılımsal filtreleme ekleyin
• Çoklu sensör kullanımında çapraz etkileşimi önleyin
• Endüstriyel ortamlarda toz ve kirden korumak için sensörü kapatın
• Batarya ile çalışan projelerde LED darbe modülasyonu kullanın
