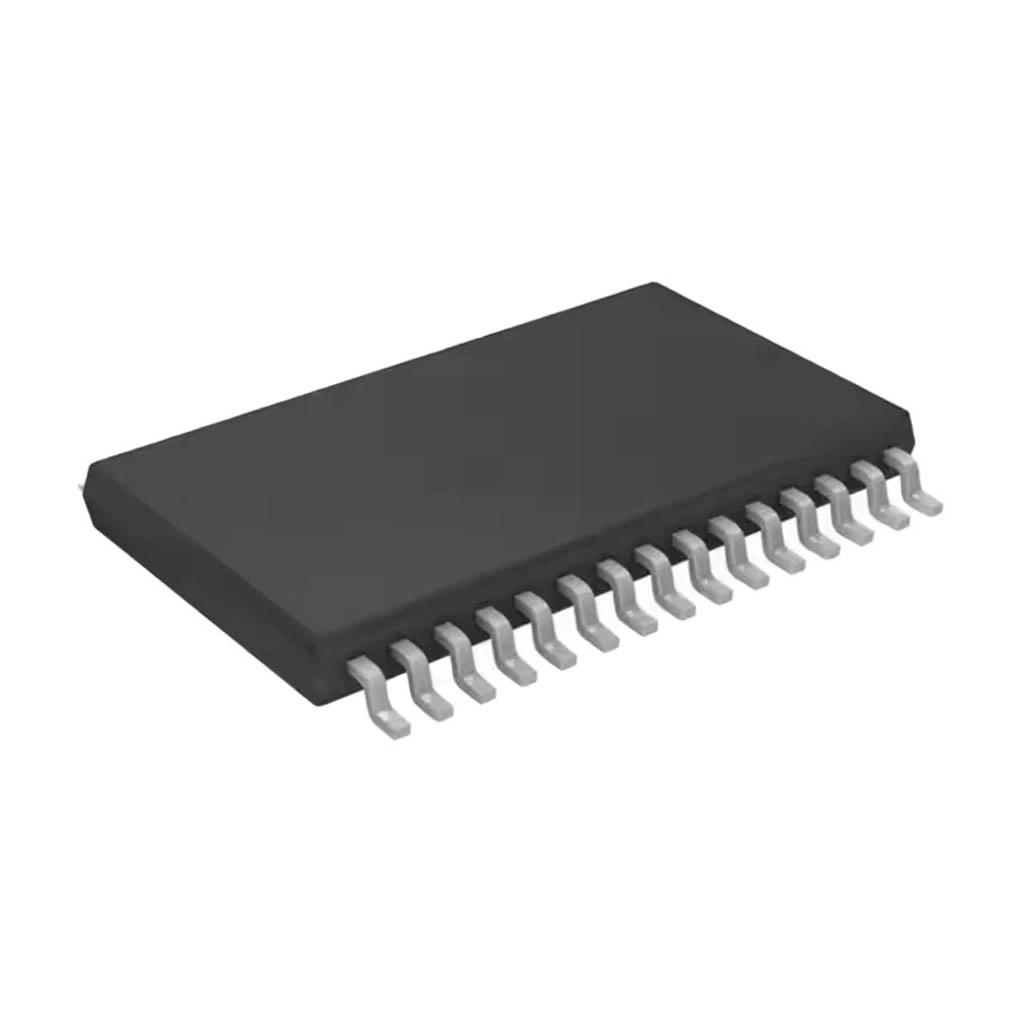

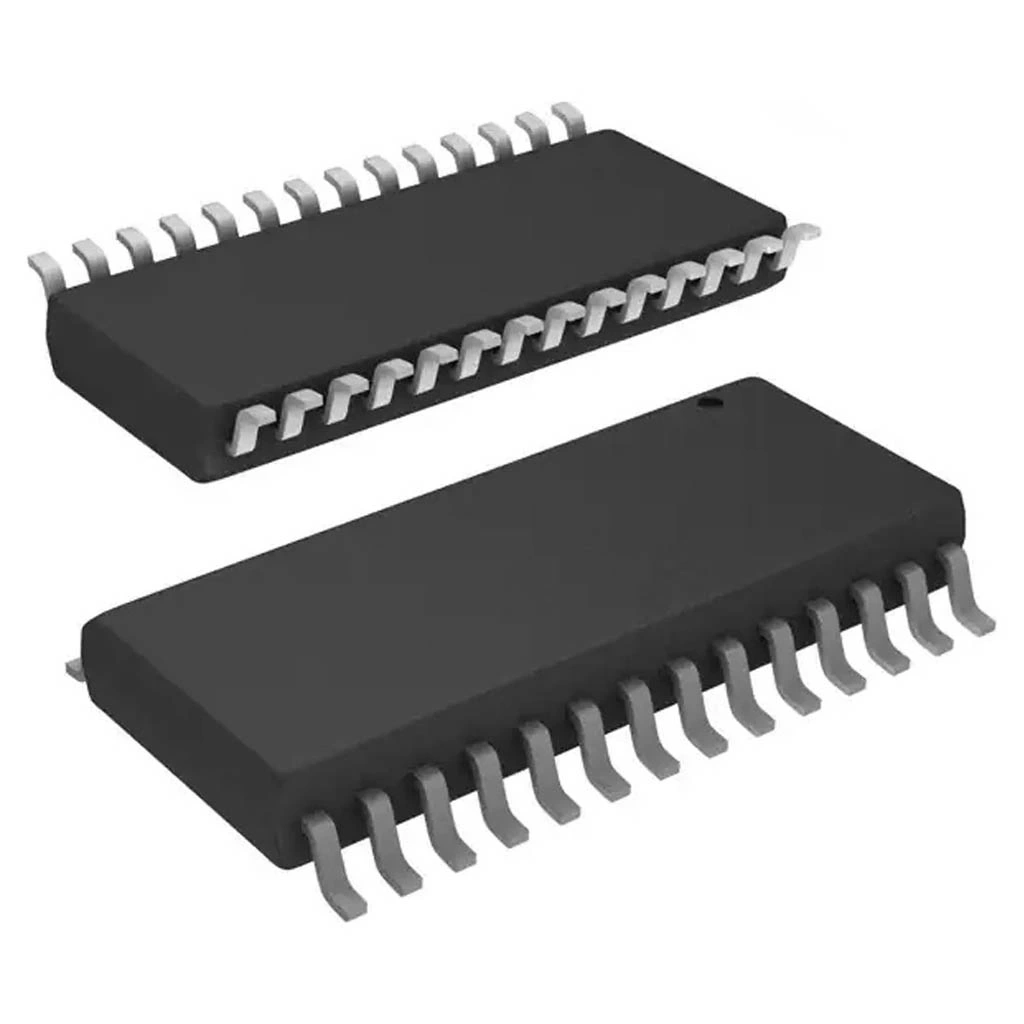

ISD1760 60 Saniye Ses Kayıt Entegresi Tsop-28

ISD1760 60 Saniye Ses Kayıt Entegresi TSOP-28

ISD1760 60 Saniye Ses Kayıt Entegresi, tek çip üzerinde ses kayıt ve oynatma fonksiyonları sunan yüksek kaliteli bir cihiptir. TSOP-28 paketinde sunulan bu entegre, 60 saniyeye kadar ses kaydı yapabilme kapasitesi ile çeşitli uygulamalar için ideal bir çözümdür.

Doğrudan adreslenebilir kayıt ve oynatma özelliğine sahip olan bu entegre, çoklu mesaj depolama, rastgele erişim ve kayıtların bölümlere ayrılabilmesi özelliklerine sahiptir. Yüksek kalitede ses işleme yeteneği ile ses amplifikatörü entegresi olarak ses projeleri için mükemmel bir seçimdir.

Esnek kontrol seçenekleri ve düşük güç tüketimi sunan bu entegre, diğer elektronik komponentler ile kolayca entegre edilebilir. Sesli kartlar, oyuncaklar, güvenlik sistemleri ve endüstriyel kontrol uygulamalarında yaygın olarak kullanılan ISD1760, minimum harici bileşen gereksinimi ile devre tasarımını basitleştirir.

Teknik Özellikler

ISD1760 60 Saniye Ses Kayıt Entegresi TSOP-28'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: TSOP-28 (Thin Small Outline Package)
• Kayıt Süresi: 60 saniye
• Örnekleme Oranı: 8 kHz
• Besleme Voltajı: 2.4V - 5.5V DC
• Bant Genişliği: 3.4 kHz
• Sinyal/Gürültü Oranı (SNR): 55 dB (tipik)
• Çalışma Akımı: 15 mA (aktif), 1 µA (bekleme)
• Ses Depolama: Flash tabanlı kayıt
• Mesaj Yönetimi: Doğrudan adreslenebilir
• Kayıt Sayısı: Tek uzun kayıt veya bölünmüş çoklu kayıt
• Kontrol Arayüzleri: Push-button ve mikrodenetleyici kontrol
• Çıkış Gücü: 12.2 mW @ 16Ω
• Dahili Osilatör: Var
• Silinebilir/Programlanabilir Sayı: 100,000 kez
• Veri Saklama Süresi: 100 yıl
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Kayıt Mesaj Tespiti: Otomatik Ses Aktivasyon Kontrolü (AVC)
• Pin Sayısı: 28
• Boyutlar: 18.4mm x 9.7mm x 1.2mm
• RoHS Uyumluluğu: Evet

Kullanım Alanları

ISD1760 60 Saniye Ses Kayıt Entegresi TSOP-28'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Tüketici Elektroniği

• Sesli tebrik kartları
• Elektronik oyuncaklar
• Sesli ev aletleri
• Dijital ses kayıt cihazları
• Sesli kullanıcı arayüzleri

Güvenlik ve Otomasyon

• Sesli alarm sistemleri
• Kayıtlı anons sistemleri
• Kapı zili ve interkom entegrasyonları
• Endüstriyel makinelerde sesli uyarılar
• Sesli rehberlik sistemleri

Eğitim ve Tanıtım

• Eğitici oyuncaklar
• Dil öğrenme cihazları
• Müze rehberleri
• Tanıtım standları
• Sesli poster ve sunumlar

Avantajlar ve Özellikler

ISD1760 60 Saniye Ses Kayıt Entegresi TSOP-28'in sağladığı avantajlar ve çözümler.

• Tek Çip Çözümü: Tüm ses işlevleri entegre
• Uzun Kayıt Süresi: 60 saniyeye kadar ses
• Bölünebilir Kayıtlar: Çoklu mesaj saklama imkanı
• Yüksek Ses Kalitesi: Temiz ses kaydı ve oynatma
• Düşük Güç Tüketimi: Pilli cihazlar için uygun
• Flash Tabanlı Depolama: Kalıcı veri saklama
• Esnek Kontrol: Buton veya mikrodenetleyici kontrolü
• AVC Desteği: Otomatik kayıt seviyesi kontrolü
• Dahili Osilatör: Harici kristal gerektirmez
• Kompakt Paket: Az yer kaplayan TSOP-28 kılıf

Devre Tasarımı ve Kullanım

ISD1760 60 Saniye Ses Kayıt Entegresi TSOP-28'in bağlantıları ve kullanımı hakkında bilgiler.

Temel Bağlantı Uçları:

• VCC (Pin 1, 28): Besleme voltajı (2.4V-5.5V)
• GND (Pin 8, 22): Toprak bağlantısı
• MIC (Pin 21): Mikrofon girişi
• MIC REF (Pin 20): Mikrofon referans voltajı
• SP+ (Pin 16): Hoparlör pozitif çıkışı
• SP- (Pin 17): Hoparlör negatif çıkışı
• ROSC (Pin 10): Osilatör direnci bağlantısı
• PLAY (Pin 24): Oynatma kontrolü
• REC (Pin 27): Kayıt kontrolü
• ERASE (Pin 2): Silme kontrolü

Temel Devre Bağlantısı:

1. VCC pinlerini besleme voltajına, GND pinlerini toprağa bağlayın
2. Pin 10'a (ROSC) 100kΩ direnç bağlayın
3. Mikrofonu Pin 21'e bağlayın (MIC pininden 10kΩ dirençle VCC'ye pull-up bağlantısı yapın)
4. Hoparlör veya kulaklığı SP+ ve SP- pinlerine bağlayın
5. Kayıt, oynatma ve silme için düğmeleri ilgili pinlere bağlayın (aktif düşük mantık)
6. Besleme hattına 100nF seramik ve 10µF elektrolitik kapasitör paralel bağlayın

Kontrol Yöntemleri:

• Push-Button Kontrol: İlgili pini pull-up direnci ile VCC'ye bağlayın, buton ile toprağa çekin
• Mikrodenetleyici Kontrol: Mikrodenetleyici çıkışlarını doğrudan kontrol pinlerine bağlayın
• Adres Kontrolü: A0-A7 pinlerini kayıt bölümlerini seçmek için kullanın

Ses Çıkış Seçenekleri:

• Dahili amplifikatör ile doğrudan 16Ω hoparlör sürme
• Daha yüksek ses için harici ses amplifikatörü ekleme (AUD çıkışını kullanarak)
• Line-level çıkış için AUD pininden harici devreye bağlantı yapma

Sorun Giderme ve İpuçları

ISD1760 60 Saniye Ses Kayıt Entegresi TSOP-28 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Düşük Kayıt Seviyesi: Mikrofon kazancını artırın, mikrofonu ses kaynağına yaklaştırın
• Gürültülü Kayıt: Mikrofon devresine filtreleme ekleyin, güç kaynağı filtrelemesini iyileştirin
• Başlatma Sorunları: Reset pinini (RESET) kısaca toprağa çekin
• Kısa Kayıt Süresi: Örnekleme frekansını kontrol edin, ROSC direncini ayarlayın
• Düşük Ses Çıkışı: Harici amplifikatör ekleyin, besleme voltajını kontrol edin

Uygulama İpuçları

• Mikrofon ve entegre arasında kısa ve ekranlı kablo kullanın
• Digital ve analog devrelerin toprak hatlarını ayrı tutun ve tek noktada birleştirin
• Sessiz ortamlarda daha kaliteli kayıt için AVC özelliğini devre dışı bırakın
• Elektret mikrofonlar için uygun bias direnci kullanın (2.2kΩ tipik)
• Kontrol butonlarına debounce devresi ekleyin

Paket İçeriği

• ISD1760 60 Saniye Ses Kayıt Entegresi TSOP-28
