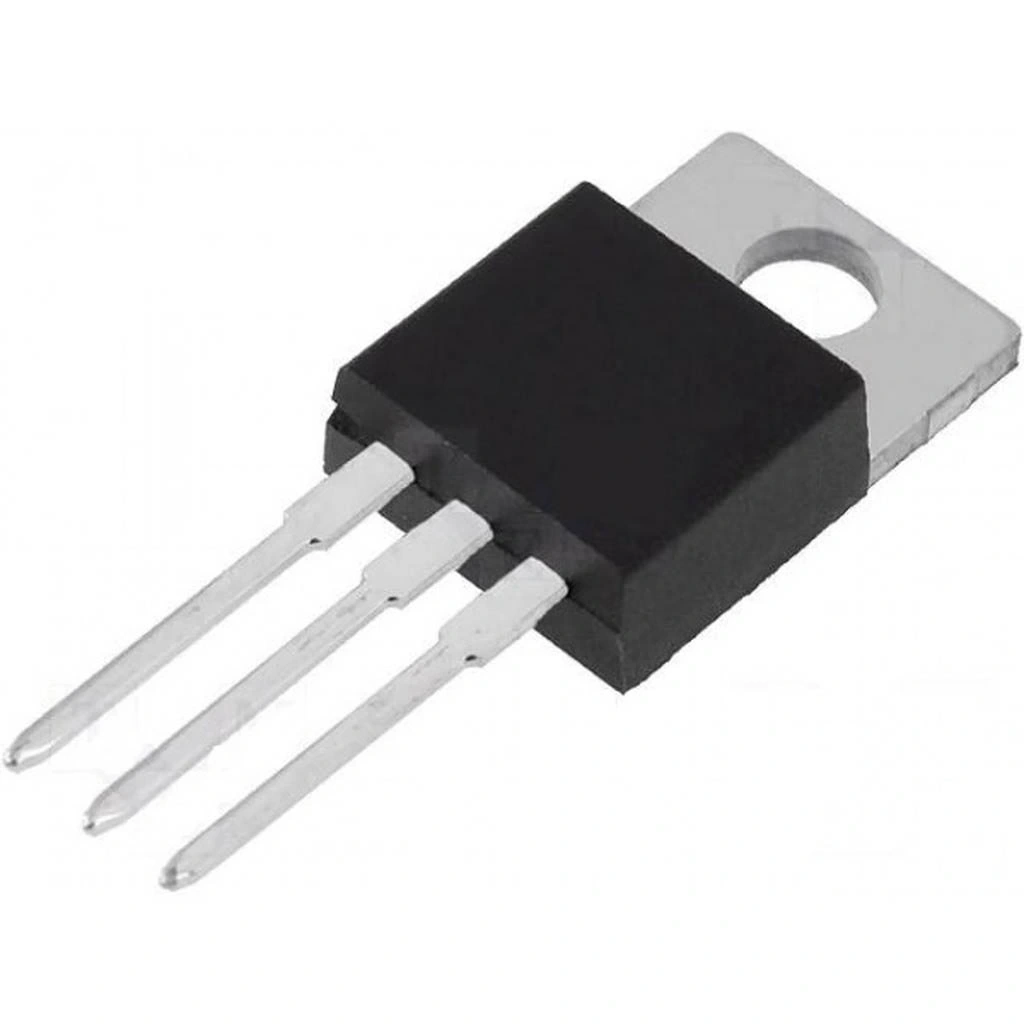

IRFZ34 N Kanal Power Mosfet To-220

IRFZ34 N-Kanal Power MOSFET TO-220

IRFZ34 N-Kanal Power MOSFET, orta güç seviyesindeki elektronik projelerde yaygın kullanılan, güvenilir bir anahtarlama elementidir. TO-220 paketinde sunulan bu MOSFET, uygun fiyatı ve kolay erişilebilirliği ile hobi projelerinden endüstriyel uygulamalara kadar geniş bir yelpazede tercih edilmektedir.

55V gerilim dayanımı ve 29A sürekli akım taşıma kapasitesi ile bu elektronik komponent, motor kontrolü, LED sürücüleri ve güç yönetimi gibi uygulamalarda etkin performans sağlar.

Düşük açık durum direnci ile ısı kaybını minimize eden IRFZ34, standart mantık devreleri ile sürülebilir ve potansiyometre kontrollü devreler üzerinden hız veya güç ayarı yapılabilen projelere kolayca entegre edilebilir.

Teknik Özellikler

IRFZ34 N-Kanal Power MOSFET TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: N-Kanal MOSFET
• Paket Tipi: TO-220
• Drain-Source Gerilimi (VDS): 55V
• Gate-Source Gerilimi (VGS): ±20V
• Sürekli Drain Akımı (ID): 29A (TC=25°C).
• Darbe Drain Akımı: 120A
• RDS(on): 0.04Ω (Tipik VGS=10V)
• Eşik Gerilimi (VGS(th)): 2.0-4.0V
• Toplam Gate Yükü: 22nC (Tipik)
• Input Kapasitansı (Ciss): 900pF
• Güç Dağılımı (Pd): 75W
• Çalışma Sıcaklığı: -55°C ~ +175°C
• Isıl Direnç (Junction-Case): 1.67°C/W
• Açma/Kapama Süreleri: 14ns/45ns (Tipik).

Kullanım Alanları

IRFZ34 N-Kanal Power MOSFET TO-220'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Motor Kontrol Uygulamaları

• DC motor hız kontrolü
• PWM motor sürücüleri
• RC model araç kontrolleri
• Pompa ve fan kontrol sistemleri

Güç Elektroniği

• Düşük güçlü SMPS devreleri
• Buck/Boost dönüştürücüler
• Batarya şarj devreleri
• Elektronik yük anahtarlaması

Aydınlatma Kontrolü

• Güç LED sürücüleri
• PWM dimmer devreleri
• Şerit LED kontrolörleri
• Aydınlatma otomasyon sistemleri

Avantajlar ve Özellikler

IRFZ34 N-Kanal Power MOSFET TO-220'nin sağladığı avantajlar ve çözümler.

• Standart TO-220 Paketi: Kolay montaj ve soğutucu uyumluluğu
• Düşük RDS(on): 0.04Ω ile minimum ısı kaybı ve yüksek verimlilik
• Makul Güç Kapasitesi: 75W güç dağılımı ile orta seviye uygulamalar için ideal
• Düşük Gate Eşik Gerilimi: 5V lojik devreleri ile direkt sürülebilme
• Hızlı Anahtarlama: Kısa açma/kapama süreleri ile PWM uygulamalarına uygunluk
• Yaygın Bulunabilirlik: Elektronik piyasasında kolay temin edilebilme
• Uygun Maliyet: Ekonomik fiyatıyla maliyet etkin projeler için uygun

Montaj ve Kullanım

IRFZ34 N-Kanal Power MOSFET TO-220'nin montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• Soğutucu plakaya termal macun uygulayın
• TO-220 paketini soğutucuya montaj vida veya klipsi ile sabitleyin
• Bacakları PCB'ye lehimleyin veya terminal bloğuna bağlayın
• Gate bacağına 10k pull-down direnci bağlayın
• Yüksek akım yolları için kalın PCB izi veya kablo kullanın

Devre tasarımı önerileri:

• Gate sürücü devresi için 10-47Ω arası direnç kullanın
• Gate-Source arasına 15V Zener diyot ile aşırı gerilim koruması sağlayın
• Indüktif yükler için Drain-Source arasına serbest geçiş diyodu bağlayın
• Arduino gibi mikrodenetleyicilerle kontrol için optokuplör veya MOSFET sürücü IC kullanın
• PWM uygulamalarında 20kHz üzerinde anahtarlama frekansı seçin

Sorun Giderme ve İpuçları

IRFZ34 N-Kanal Power MOSFET TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın veya akım yükünü azaltın
• Tetiklenememe: Gate geriliminin en az 5V olduğundan emin olun
• Yükleri Tam Kontrol Edememe: RDS(on) değerini ve drain akımını kontrol edin
• Beklenmeyen Yanma: Drain-Source arasında koruyucu diyot ve snubber devresi ekleyin

Verimli Kullanım İpuçları

• Maksimum performans için gate gerilimini 10V civarında tutun
• Düşük akımlı projelerde paralel soğutucu direnci eklemeyin
• Isıl stabil çalışma için soğutucuya termal sensör ekleyerek sıcaklık izleyin
• Yüksek frekanslı uygulamalarda PCB tasarımını optimize edin

Paket İçeriği

• IRFZ34 N-Kanal Power MOSFET TO-220
