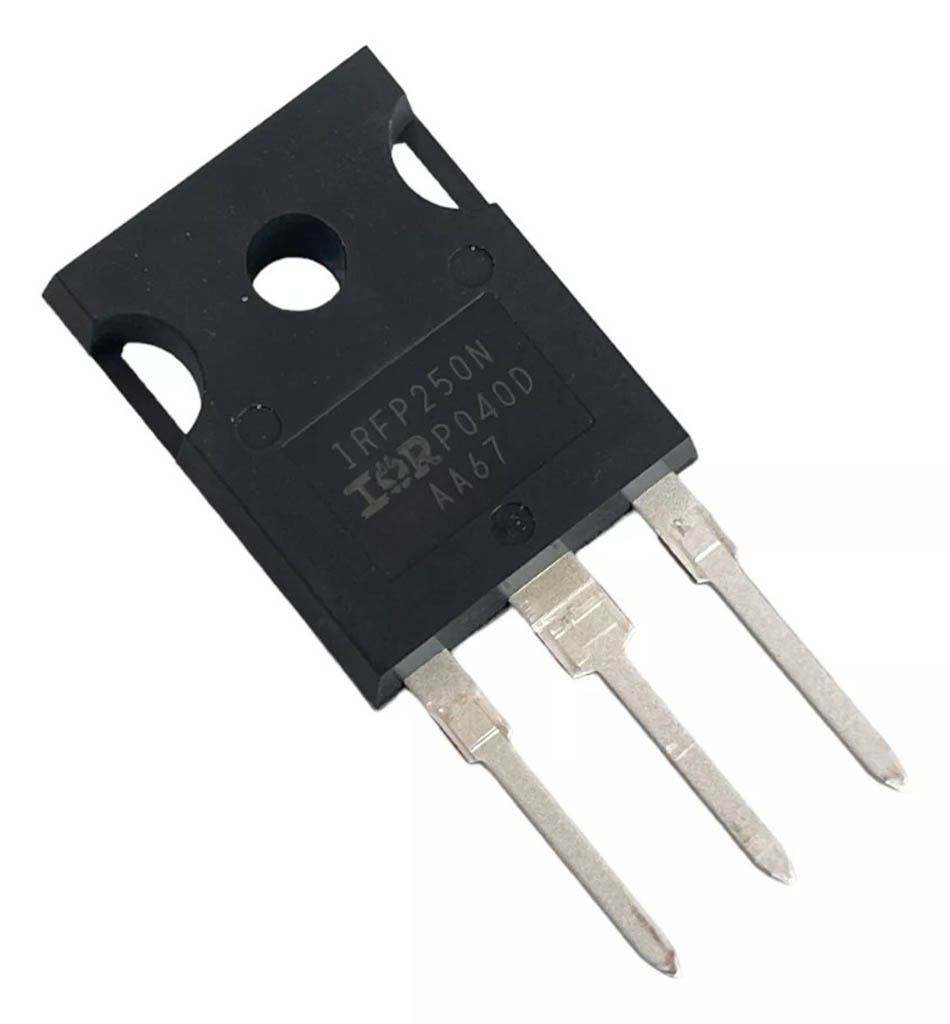

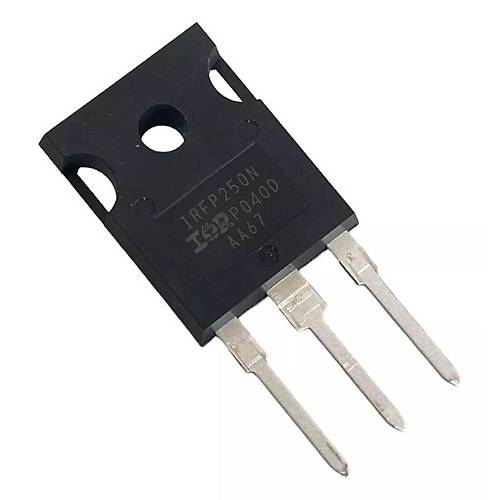

IRFP064 N-Kanal Power MOSFET TO-247
IRFP064, yüksek akım gerektiren uygulamalar için tasarlanmış, ultra düşük dirençli bir N-kanal güç MOSFET'idir. 60V drain-source voltajı ve 110A sürekli akım kapasitesi ile büyük motorlar, yüksek güçlü LED sürücüleri ve güç kaynakları için ideal bir yarı iletken elemandır.
TO-247 paketinde sunulan bu elektronik komponent, yüksek ısı dağıtım kapasitesi ve güçlü yapısıyla endüstriyel uygulamalarda güvenilir çalışma sunar. Olağanüstü düşük 0.008 Ohm RDS(on) değeri ile maksimum verimlilik ve minimum kayıp sağlar.
Yüksek akım ve düşük iletim direnci ile öne çıkan IRFP064, elektrikli araç sürücüleri, güç inverterler ve yüksek akımlı güç kaynağı devrelerinde kullanılır. Potansiyometre ile kombine edilerek manuel kontrollü güç sistemleri ve motor kontrol devreleri oluşturulabilir.
Teknik Özellikler
IRFP064 N-Kanal Power MOSFET TO-247'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Infineon / International Rectifier
- MOSFET Tipi: N-Kanal
- Paket / Kılıf: TO-247
- Drain-Source Voltajı (VDSS): 60V
- Sürekli Drain Akımı (ID): 110A @ 25°C
- Pulslu Drain Akımı (IDM): 440A (kısa süreli)
- Gate-Source Voltajı (VGS): ±20V
- Gate Eşik Voltajı (VGS(th)): 2.0V - 4.0V
- Açık Durum Direnci (RDS(on)): 0.008Ω @ VGS = 10V
- Logic Level Gate: Hayır (standart gate voltajı)
- Gate Şarj (Qg): 160 nC (tipik)
- Açma/Kapama Gecikme Süresi: td(on) = 15ns, td(off) = 84ns
- Yükselme/Düşme Süresi: tr = 88ns, tf = 66ns
- Giriş Kapasitansı (Ciss): 8200 pF
- Çıkış Kapasitansı (Coss): 1500 pF
- Geri Transfer Kapasitansı (Crss): 520 pF
- Toplam Gate Şarj (Qg): 160 nC
- Maksimum Güç Dağılımı (PD): 280W
- Çalışma Sıcaklık Aralığı: -55°C ile +175°C arası
- Termal Direnç (RθJC): 0.45°C/W
- Avalanche Enerjisi (EAS): 1800 mJ
- Body Diyot İleri Voltaj Düşümü (VSD): 1.3V
- Body Diyot Reverse Recovery Süresi (trr): 580ns
- Body Diyot Reverse Recovery Şarjı (Qrr): 14 µC
- RoHS Uyumluluğu: Evet
Kullanım Alanları
IRFP064 N-Kanal Power MOSFET TO-247'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Yüksek Güçlü Motor Kontrolü
- Endüstriyel DC motor sürücüleri
- Elektrikli araç sürüş sistemleri
- Yüksek tork gerektiren servo kontrol üniteleri
- Pompa ve fan kontrol sistemleri
- Elektrikli tekne/bot itici motorları
Güç Dönüştürücü Uygulamaları
- Yüksek akımlı anahtarlamalı güç kaynakları
- Yüksek verimli DC-DC dönüştürücüler
- Solar inverter sistemleri
- Batarya şarj istasyonları
- Kaynak makinesi kontrol devreleri
Aydınlatma ve Isıtma Kontrolü
- Yüksek güçlü LED dizileri için sürücüler
- İndüksiyon ısıtma devreleri
- Endüstriyel ısıtıcı kontrol sistemleri
- Aydınlatma kontrol üniteleri
- Güç dağıtım ve kontrol sistemleri
Avantajlar ve Özellikler
IRFP064 N-Kanal Power MOSFET TO-247'nin sağladığı avantajlar ve çözümler.
- Ultra Düşük RDS(on): 0.008Ω ile olağanüstü verimlilik ve minimum ısı üretimi
- Çok Yüksek Akım Kapasitesi: 110A sürekli, 440A puls akım kapasitesi
- TO-247 Paketi: Üstün ısı dağıtımı ve kolay soğutucu montajı
- 60V Dayanımı: Çoğu düşük voltaj uygulaması için güvenli çalışma marjı
- Düşük Anahtarlama Kayıpları: Yüksek verimli güç dönüşümü
- Yüksek Avalanche Dayanımı: 1800 mJ ile üstün koruma
- 280W Güç Dağıtımı: Yüksek güç uygulamaları için yeterli kapasite
- Entegre Body Diyot: İndüktif yükler için koruma sağlar
- Geniş Güvenli Çalışma Alanı (SOA): Zorlu yük koşullarında güvenilir operasyon
- Düşük Termal Direnç: 0.45°C/W ile etkin ısı dağıtımı
Uygulama ve Devre Tasarımı
IRFP064 N-Kanal Power MOSFET TO-247 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.
İpucu: Güçlü gate sürücü IC kullanarak hızlı anahtarlama sağlayın.
Temel Bağlantı Şemaları:
- Düşük Taraf Anahtarlama: Source pini toprağa, Drain pini yüke bağlanır
- Gate Sürüşü: Yüksek akım kapasiteli gate sürücü IC (TC4452 gibi) kullanılmalıdır
- Gate Koruması: Gate-Source arasına 18V zener diyot ve 10kΩ pull-down direnci
- İndüktif Yük Koruması: Drain-Source arasına hızlı, yüksek akım kapasiteli diyot
- Soğutma: Düşük termal dirençli soğutucu, termal macun ve aktif soğutma (fan)
H-Köprü Motor Sürücü Örneği:
- Komponentler: 4 adet IRFP064, izole gate sürücüler, koruma diyotları
- Sürüş Devresi: IR2110/IR2184 gibi half-bridge driver entegreleri
- Koruma: Bootstrap kapasitörleri, gate koruma devresi, akım sınırlama
- Soğutma: Termal direnci 0.3°C/W altında soğutucu ve fan
- Kontrol: Mikrodenetleyici ile PWM ve yön kontrolü, ölü zaman (dead-time) ayarları
Sorun Giderme ve İpuçları
IRFP064 N-Kanal Power MOSFET TO-247 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Yetersiz soğutma, daha büyük soğutucu ve aktif soğutma sistemleri kullanın.
- Gate Sürüş Yetersizliği: Yüksek gate kapasitansı, güçlü sürücü IC ve düşük empedanslı gate yolu tasarlayın.
- Yüksek Frekansta Verim Düşüşü: Büyük gate kapasitansı, frekansı sınırlayın veya paralel MOSFET'ler kullanın.
- Boot Strap Sorunları: Half-bridge devrelerde bootstrap devrelerini optimize edin.
- PCB Isınması: Yetersiz bakır alanları, daha kalın bakır ve güç barası kullanın.
Tasarım ve Montaj İpuçları
- PCB tasarımında drain ve source bağlantıları için minimum 5mm genişlikte bakır yollar kullanın
- Güç yollarını kısa tutun ve geniş bakır alanlarla destekleyin
- Gate sürüşü için düşük endüktanslı, kısa ve doğrudan bağlantılar yapın
- 50A üzeri uygulamalarda 0.3°C/W veya daha düşük termal dirençli soğutucu kullanın
- Çok yüksek akımlarda (75A+) birden fazla MOSFET'i paralel bağlamayı düşünün
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı değer ve tipte potansiyometreler ile değişken direnç gerektiren projeleriniz için çözümler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
IRFP064'ün temel üstünlükleri nelerdir?
Ultra düşük 0.008Ω RDS(on), 110A sürekli akım kapasitesi, 60V dayanımı ve 280W güç dağıtım kapasitesi. Yüksek güçlü ve verimli uygulamalar için idealdir.
Bu MOSFET hangi motor uygulamaları için uygundur?
24V/48V sistemi kullanan elektrikli araçlar, DC motorlu aletler, yüksek torklu endüstriyel motorlar ve 2-5kW arası güç gerektiren motor kontrol uygulamaları.
Gate sürüşü için sürücü IC seçiminde hangi özellikler önemlidir?
Minimum 2A çıkış akımı, düşük çıkış empedansı, 10-18V çıkış voltajı, hızlı geçiş süreleri ve düşük ısı dağılımına sahip gate sürücüler gereklidir.
Paralel MOSFET kullanımında nelere dikkat edilmelidir?
Aynı lot numaralı MOSFET'ler, eşit gate dirençleri, simetrik PCB yerleşimi, birbirinden bağımsız gate sürüşleri ve dengeleme dirençleri kullanılmalıdır.
Yüksek akım uygulamaları için PCB tasarımında nelere dikkat edilmelidir?
Minimum 5mm genişlikte veya 3 oz (~105µm) bakır kalınlığında yollar, geniş toprak düzlemi, kaynak noktalarında çoklu via kullanımı gereklidir.
IRFP064'ün maksimum güvenli anahtarlama frekansı ne olmalıdır?
Büyük gate kapasitansı (8200pF) nedeniyle 50-60kHz üzeri frekanslarda verim düşer. Uygulamaya özel hesaplamalar ve güçlü sürücüler gereklidir.
H-köprü devresinde ölü zaman (dead-time) neden önemlidir?
Üst ve alt MOSFETlerin aynı anda iletimde olmasını engelleyerek kısa devre akımını önler. Genellikle 200-500ns arası ölü zaman gereklidir.
Soğutucuya montaj için en iyi yöntem nedir?
İzolasyon pedi, termal macun, uygun sıkılıkta montaj, ısıyı ideal dağıtan soğutucu ve yüksek akımlarda termal direnci 0.2°C/W altında tasarım gerekir.
