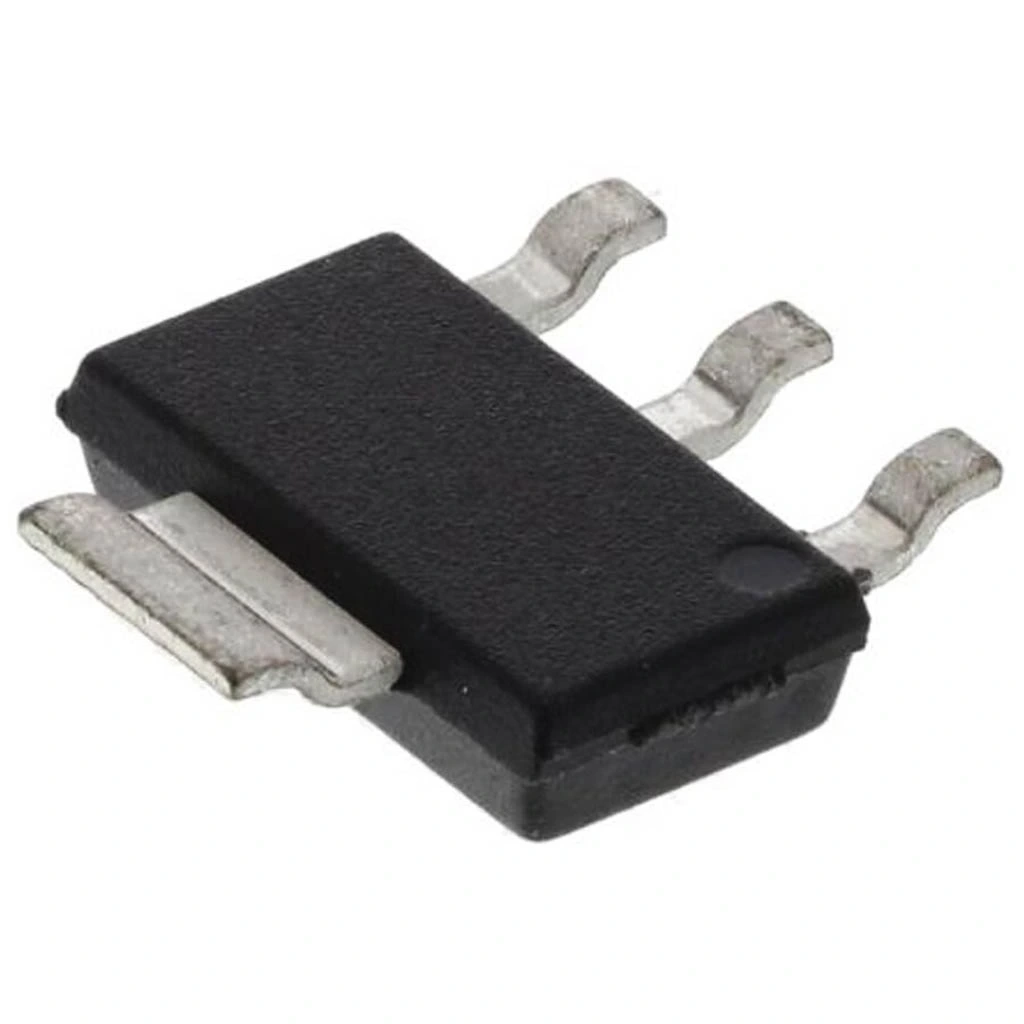

IRFL110 N Kanal Mosfet 1.5A 100V Sot223

IRFL110 N Kanal Mosfet 1.5A 100V Sot223, yüksek verimlilik ve düşük açma direnci sunan bir güç transistörüdür. N kanal yapısı ile düşük voltaj kontrolü sağlayan bu MOSFET, küçük Sot223 paketinde 100V'a kadar yük kontrolü yapabilme kabiliyeti sunmaktadır.

Elektronik devrelerinizde röle, motor, solenoid ve LED gibi yükleri kontrol etmek için ideal olan bu komponent, elektronik komponentler arasında sıklıkla tercih edilen bir güç anahtarlama elemanıdır.

1.5A sürekli akım taşıma kapasitesi ve düşük RDS(on) değeri ile verimli anahtarlama yapan bu Mosfet, kompakt boyutu sayesinde alan kısıtlı PCB tasarımlarında ideal bir çözüm sunmaktadır.

Teknik Özellikler

IRFL110 N Kanal Mosfet 1.5A 100V Sot223'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Mosfet Tipi: N Kanal
• Paket Tipi: SOT-223
• Drain-Source Voltajı (V_DSS): 100V
• Gate-Source Voltajı (V_GS): ±20V
• Sürekli Drain Akımı (I_D): 1.5A (T_C=25°C)
• Puls Drain Akımı (I_DM): 6A
• Drain-Source Açık Direnç (R_DS(on)): 0.54Ω (V_GS=10V)
• Gate Eşik Voltajı (V_GS(th)): 2V-4V
• Gate Şarj (Q_g): 5.3nC
• Açılma Süresi (t_on): 14ns
• Kapanma Süresi (t_off): 23ns
• Toplam Güç Dağılımı (P_D): 2W
• Çalışma Sıcaklığı: -55°C ile +175°C arası
• Termal Direnç (R_θJA): 62.5°C/W
• Gövde Malzemesi: Plastik
• Pin Sayısı: 3 (Gate, Drain, Source)
• Drain-Source Gövde Diyotu (V_SD): 1.3V

Kullanım Alanları

IRFL110 N Kanal Mosfet 1.5A 100V Sot223'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kontrolü ve Anahtarlama

• DC motor sürücü devreleri
• Solenoid valf kontrolleri
• Röle yerine solid-state anahtarlama
• Yük anahtarlama devreleri
• PWM motor hız kontrolü

Aydınlatma Uygulamaları

• LED sürücü devreleri
• Aydınlatma otomasyonu
• Dimmer devreleri
• Flaşör devreleri
• RGB LED kontrol sistemleri

Elektronik Projeler

• Arduino ve mikrodenetleyici projeleri
• Güç kaynağı tasarımları
• Batarya koruma devreleri
• H-köprü motor sürücüleri
• Güç yönetim sistemleri
• Elektronik yük kontrolü

Avantajlar ve Özellikler

IRFL110 N Kanal Mosfet 1.5A 100V Sot223'ün sağladığı avantajlar ve çözümler.

• Düşük RDS(on) Direnci: Daha az ısınma ve yüksek verimlilik
• Yüksek Voltaj Toleransı: 100V'a kadar güvenli çalışma
• Hızlı Anahtarlama: Düşük açılma ve kapanma süreleri
• Kompakt SOT-223 Paketi: Az yer kaplayan tasarım
• Geniş Çalışma Sıcaklığı: -55°C ile +175°C arası dayanıklılık
• Düşük Gate Şarjı: Az güç tüketimi ile kontrol
• Kolay Montaj: SMD yapı ile otomatik dizgi uyumluluğu
• Entegre ESD Koruması: Statik elektriğe karşı dayanıklılık
• Avalanche Dayanıklı Tasarım: Endüktif yüklerde güvenli çalışma
• Röle Alternatifi: Hareketli parça içermeyen güvenilir anahtarlama

Devre Tasarımı ve Kullanım

IRFL110 N Kanal Mosfet 1.5A 100V Sot223'ün devre tasarımında kullanımı hakkında bilgiler.

Temel bağlantı şeması:

• Gate (G) - Kontrol sinyali, mikrodenetleyici veya lojik devre çıkışına bağlanır
• Drain (D) - Yükün bir ucuna bağlanır (diğer uç güç kaynağına)
• Source (S) - Genellikle devrenin toprak (GND) hattına bağlanır
• Gate ve Source arasına 10kΩ pull-down direnci bağlayın (istenmeyen tetiklemeleri önlemek için)
• Gate hattına 100Ω - 1kΩ seri direnç ekleyin (anahtarlama salınımlarını azaltmak için)

Uygulama önerileri:

• Gate voltajı en az 5V olmalıdır (tam açılma için 10V önerilir)
• Endüktif yüklerle kullanırken drain-source arasına flyback diyot ekleyin
• Büyük akımlarda yeterli soğutma sağlayın (PCB bakır alanı veya küçük soğutucu)
• Hassas uygulamalarda gate driver IC kullanmayı düşünün
• PWM kontrolü için anahtarlama frekansını komponentlere uygun seçin

PCB tasarım önerileri:

• Drain pini için geniş bakır alan kullanarak ısı dağılımını iyileştirin
• Gate hattını parazitlere karşı korumak için kısa tutun
• Source ve GND arasındaki bağlantıyı düşük empedanslı yapın
• Yüksek akım yollarını kalın PCB yolları ile tasarlayın

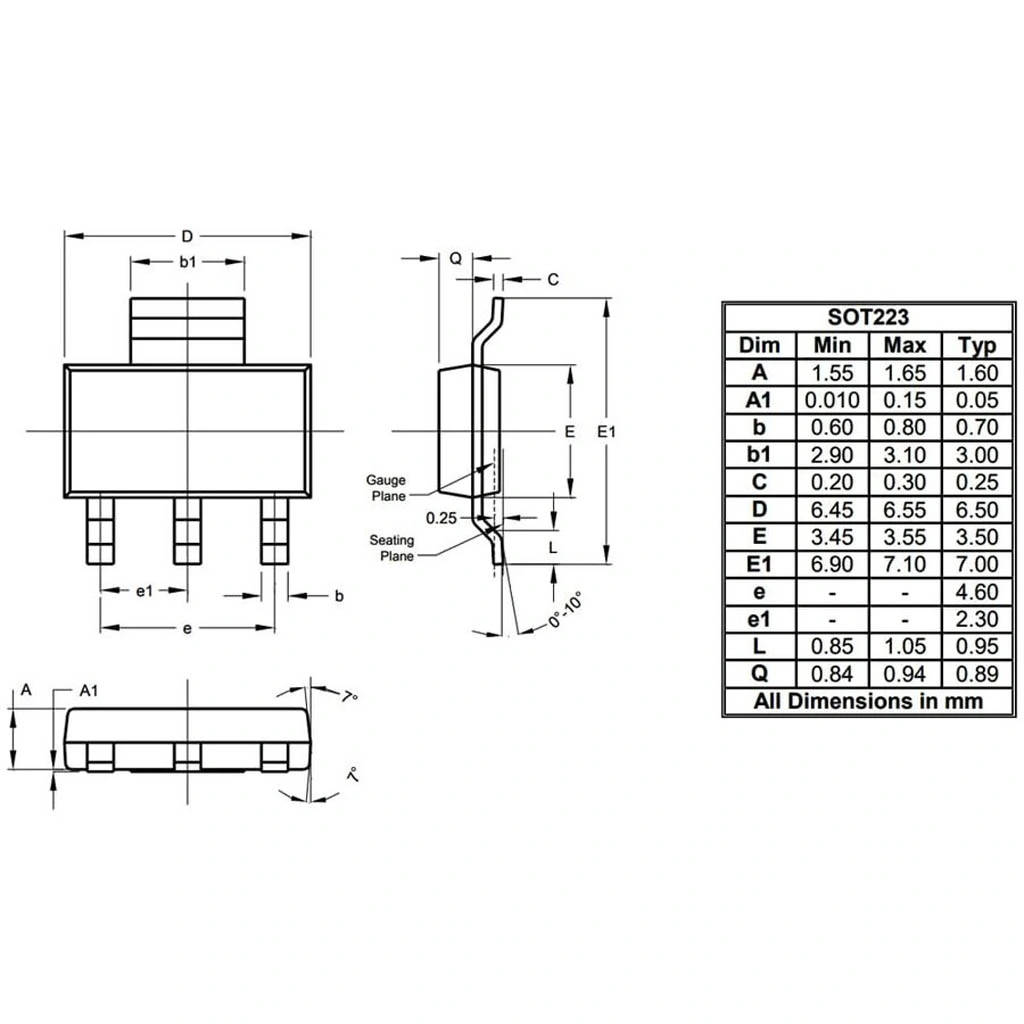

• SOT-223 paketin termal performansı için pad tasarımına dikkat edin

Sorun Giderme ve İpuçları

IRFL110 N Kanal Mosfet 1.5A 100V Sot223 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Yeterli soğutma alanı sağlayın, RDS(on) için uygun Gate voltajı kullanın.
• Açılmama Sorunu: Gate voltajını kontrol edin, eşik değerinin (2-4V) üzerinde olmalıdır.
• Tam Kapanmama: Gate-Source pull-down direncini kontrol edin, Gate'te yüzer voltaj olmamalı.
• Anahtarlama Gürültüsü: Gate serisine direnç ekleyin, PCB yollarını kısaltın.
• Başlangıç Sorunları: Bootstrap devresi kullanıyorsanız komponentleri kontrol edin.

Verimli Kullanım İpuçları

• Yüksek frekanslı anahtarlamada Miller kapasitansına dikkat edin
• Endüktif yüklerde geri EMK koruması için hızlı diyot kullanın
• Yüksek akımlarda paralel MOSFET kullanarak ısı dağılımını iyileştirin
• DC motor kontrolünde ters polariteden koruma için çift MOSFET veya H-köprü kullanın
• Hassas uygulamalarda gate sürücü IC kullanmayı değerlendirin
• PCB tasarımında Source bağlantısını geniş tutarak endüktansı azaltın
• Termal performans için PCB'de bakır alan (ısı dağıtıcı) kullanın

Paket İçeriği

• IRFL110 N Kanal Mosfet 1.5A 100V Sot223
