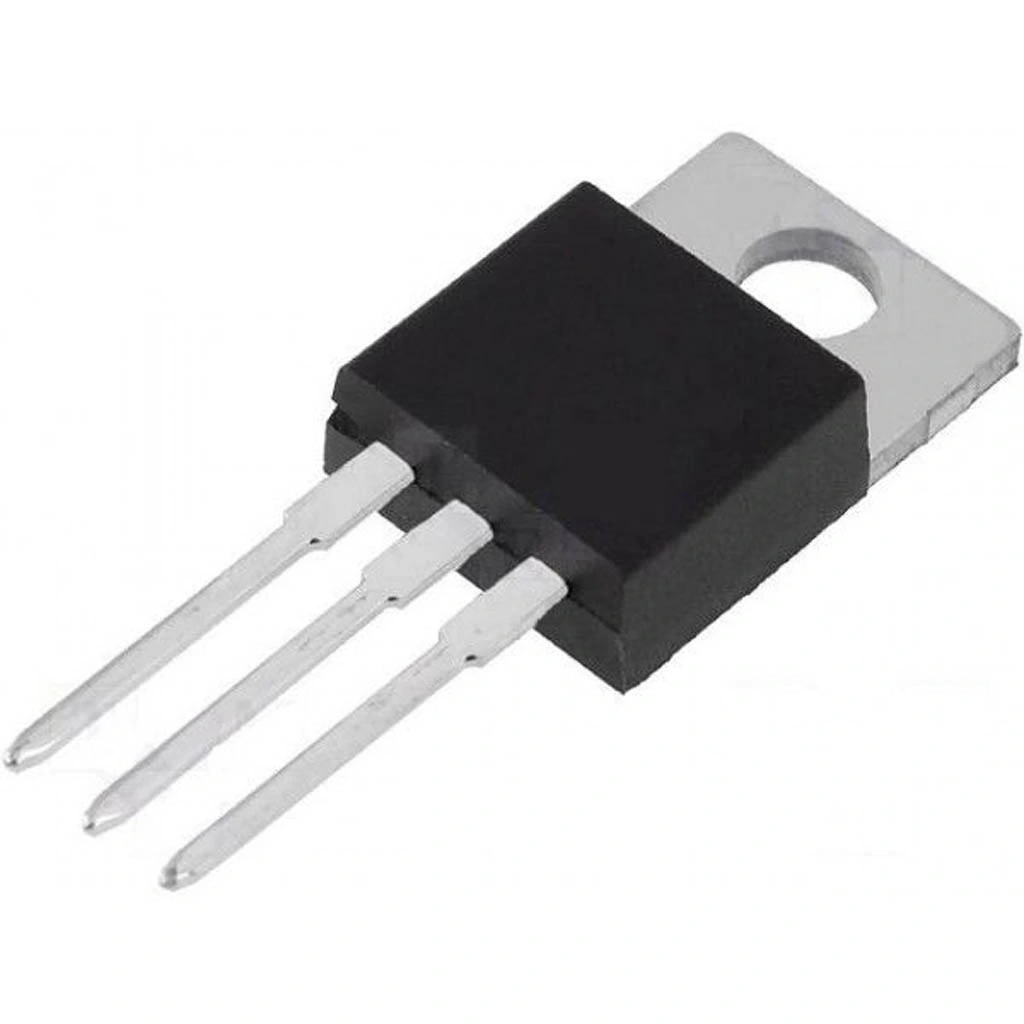

IRF9640 P-Kanal Power MOSFET TO-220

IRF9640 P-Kanal Power MOSFET, güçlü yüksek taraf (high-side) anahtarlama uygulamaları için tasarlanmış, dayanıklı bir güç transistörüdür. TO-220 paketinde sunulan bu MOSFET, kullanımı kolay fiziksel yapısı ve üstün performansıyla çeşitli elektronik projeler için ideal bir seçimdir.

-200V gerilim dayanımı ve -11A sürekli akım kapasitesi ile bu elektronik komponent, güç kaynakları, motor kontrolü ve yük anahtarlama uygulamalarında güvenilir performans sağlar.

Düşük açık durum direnci ve kolay sürülebilme özelliği sayesinde IRF9640, potansiyometre kontrollü devrelerde hassas ayarlanabilir güç kontrolü için tercih edilen P-kanal MOSFET'lerin başında gelir.

Teknik Özellikler

IRF9640 P-Kanal Power MOSFET TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: P-Kanal MOSFET
• Paket Tipi: TO-220
• Drain-Source Gerilimi (VDS): -200V
• Gate-Source Gerilimi (VGS): ±20V
• Sürekli Drain Akımı (ID): -11A (TC=25°C).
• Darbe Drain Akımı: -44A
• RDS(on): 0.5Ω (Tipik VGS=-10V)
• Eşik Gerilimi (VGS(th)): -2.0 ~ -4.0V
• Toplam Gate Yükü: 36nC (Tipik)
• Input Kapasitansı (Ciss): 850pF
• Güç Dağılımı (Pd): 125W
• Çalışma Sıcaklığı: -55°C ~ +175°C
• Isıl Direnç (Junction-Case): 1.0°C/W
• Açma/Kapama Süreleri: 40ns/105ns (Tipik).

Kullanım Alanları

IRF9640 P-Kanal Power MOSFET TO-220'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüksek Taraf Anahtarlama

• Batarya yönetim sistemleri
• Güç dağıtım kontrolleri
• Elektronik sigortalar
• Otomotiv güç devreleri

Motor Kontrol Uygulamaları

• DC motor sürücüleri
• H-köprü devreleri
• Yön kontrolü sistemleri
• Hız kontrol devreleri

Güç Yönetimi

• Anahtarlamalı güç kaynakları
• Lineer regülatörler
• Ters polarite koruma devreleri
• Yük kontrol sistemleri

Avantajlar ve Özellikler

IRF9640 P-Kanal Power MOSFET TO-220'nin sağladığı avantajlar ve çözümler.

• P-Kanal Yapısı: Kolay yüksek taraf anahtarlama imkanı
• Yüksek Gerilim Dayanımı: -200V ile güvenli çalışma aralığı
• Makul Akım Kapasitesi: -11A ile orta güçlü uygulamalar için ideal
• Standart TO-220 Paketi: Kolay soğutucu montajı ve lehimleme
• Düşük Gate Yükü: Basit sürücü devrelerle çalışabilme
• Geniş SOA (Güvenli Çalışma Alanı): Zorlu yük koşullarında güvenilir çalışma
• Endüstri Standardı: Yaygın kullanılan ve kolay bulunabilen bir komponent

Montaj ve Kullanım

IRF9640 P-Kanal Power MOSFET TO-220'nin montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• Termal performans için uygun soğutucu seçin
• TO-220 paketini termal macun kullanarak soğutucuya monte edin
• İzolasyon gerekliyse mikalar ve izolasyon pulları kullanın
• Metal soğutucudan elektriksel izolasyon sağlandığından emin olun
• Montaj vidasını uygun tork değerinde (genellikle 0.9-1.1 Nm) sıkın

Devre tasarımı önerileri:

• Gate-Source arasına 10kΩ - 100kΩ arası pull-up direnci bağlayın
• Drain, yük tarafına, Source besleme tarafına bağlanmalıdır
• Gate gerilimini en az -10V ile sürmek ideal verimlilik sağlar
• İndüktif yüklerde Drain-Source arasına koruyucu diyot ekleyin
• Mikrodenetleyici ile sürmek için uygun seviye dönüştürücü devresi kullanın

Sorun Giderme ve İpuçları

IRF9640 P-Kanal Power MOSFET TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• MOSFET Tam Açılmıyor: Gate geriliminin yeterince negatif olduğunu kontrol edin (en az -10V önerilir)
• Aşırı Isınma: Soğutucuyu büyütün veya RDS(on) değeri daha düşük P-Kanal MOSFET seçin
• Beklenmeyen Açılma/Kapanma: Gate hattına pull-up direnci ekleyin ve gürültüyü azaltın
• Yavaş Anahtarlama: Gate direncini azaltın veya daha güçlü sürücü devresi kullanın

Verimli Kullanım İpuçları

• P-Kanal MOSFET'in kaynak-savak yönüne dikkat edin, N-Kanal ile karıştırmayın
• Anahtarlama kayıplarını azaltmak için hızlı gate sürücü devreleri kullanın
• Yüksek akımlarda ısınma sorununu aşmak için paralel MOSFET kullanmayı değerlendirin
• Push-pull çıkış için N-Kanal ve P-Kanal MOSFET'leri birlikte kullanın

Paket İçeriği

• IRF9640 P-Kanal Power MOSFET TO-220
