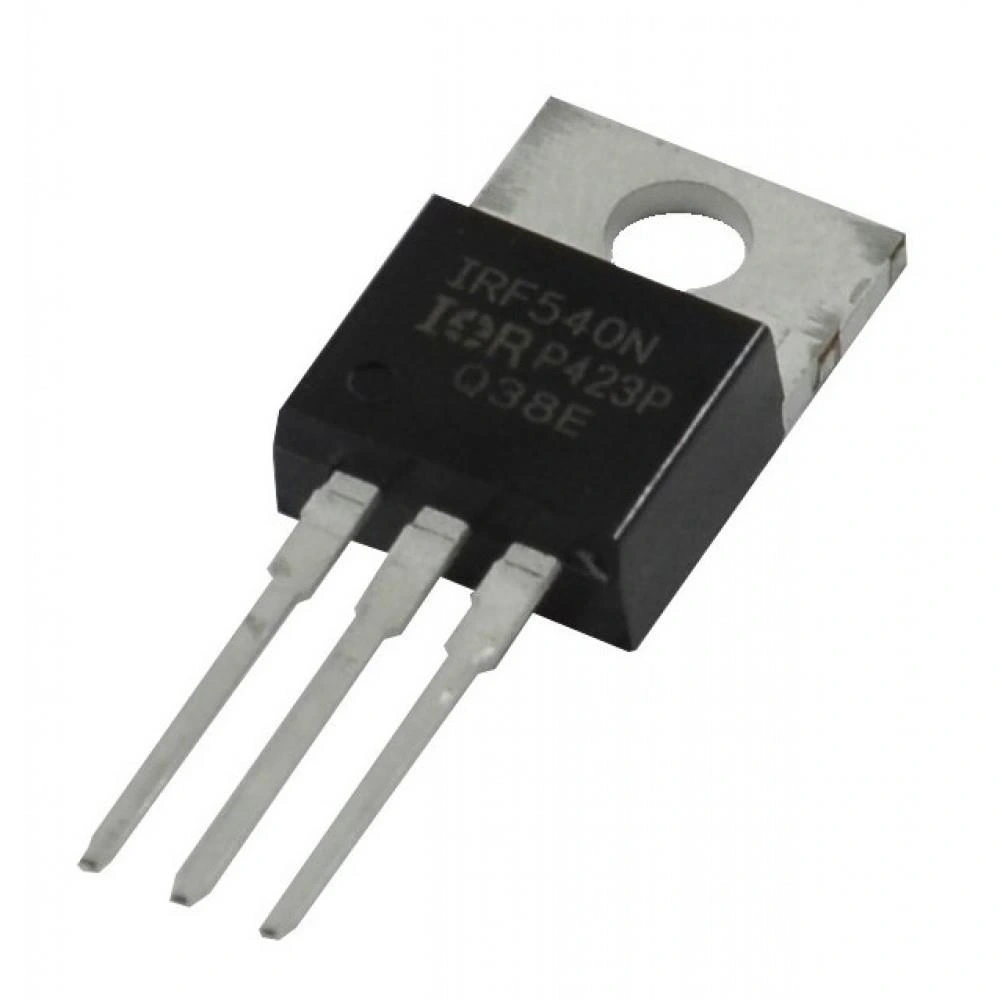

IRF540 28A 100V MOSFET TO-220
IRF540 N-Kanal Power MOSFET, yüksek akım gerektiren elektronik projelerde yaygın kullanılan, güçlü ve güvenilir bir güç transistörüdür. TO-220 paketinde sunulan bu MOSFET, güç düzenlemesi ve anahtarlama gerektiren bir çok uygulamada tercih edilen standart bir komponenttir.
100V gerilim dayanımı ve 28A sürekli akım kapasitesi ile bu elektronik komponent, motor sürücüleri, güç kaynakları ve yük kontrol uygulamalarında mükemmel performans sunar.
Düşük açık durum direnci ile enerji kaybını minimize eden IRF540, potansiyometre kullanılarak oluşturulan kontrol devreleri ve PWM tabanlı uygulamalarda hobi projelerinden endüstriyel tasarımlara kadar geniş bir kullanım alanına sahiptir.
Teknik Özellikler
IRF540 28A 100V MOSFET TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Tip: N-Kanal MOSFET
- Paket Tipi: TO-220
- Drain-Source Gerilimi (VDS): 100V
- Gate-Source Gerilimi (VGS): ±20V
- Sürekli Drain Akımı (ID): 28A (TC=25°C).
- Darbe Drain Akımı: 110A
- RDS(on): 0.077Ω (Tipik VGS=10V)
- Eşik Gerilimi (VGS(th)): 2.0-4.0V
- Toplam Gate Yükü: 71nC (Tipik)
- Input Kapasitansı (Ciss): 1700pF
- Güç Dağılımı (Pd): 150W
- Çalışma Sıcaklığı: -55°C ~ +175°C
- Isıl Direnç (Junction-Case): 1.0°C/W
- Açma/Kapama Süreleri: 28ns/62ns (Tipik).
Kullanım Alanları
IRF540 28A 100V MOSFET TO-220'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güç Kontrolü
- Anahtarlamalı güç kaynakları (SMPS)
- DC-DC dönüştürücüler
- Güç inverter devreleri
- UPS sistemleri
Motor Kontrol Uygulamaları
- DC motor sürücüleri
- PWM hız kontrolörleri
- Fırçasız DC motor sürücüleri
- H-köprü devreleri
Yük Anahtarlama
- Yüksek güçlü LED sürücüleri
- Elektronik röle uygulamaları
- Isıtıcı kontrol devreleri
- Solar panel sistemleri
Avantajlar ve Özellikler
IRF540 28A 100V MOSFET TO-220'nin sağladığı avantajlar ve çözümler.
- Yüksek Akım Kapasitesi: 28A sürekli akım ile güçlü uygulamalar için ideal
- Düşük RDS(on): 0.077Ω ile minimum ısı üretimi ve maksimum verimlilik
- Uygun Gerilim Dayanımı: 100V ile yaygın kullanılan voltaj aralıklarına uygunluk
- Kolay Montaj: TO-220 paketi ile standart soğutuculara uyumluluk
- Hızlı Anahtarlama: Düşük açma/kapama süreleri ile verimli PWM kontrolü
- Düşük Gate Sürme Gereksinimi: 4V eşik gerilimi ile mikroişlemci uyumluluğu
- Güvenilir Yapı: Endüstri standardı olarak yaygın kullanım
Montaj ve Kullanım
IRF540 28A 100V MOSFET TO-220'nin montaj ve kullanım süreci hakkında bilgiler.
İpucu: 10A üzeri uygulamalarda ısı yönetimi için yeterli soğutma sağlayın.
Montaj için yapmanız gerekenler:
- Uygun boyutta soğutucu seçin (10A üzerindeki akımlar için şart)
- TO-220 paketini termal macun kullanarak soğutucuya monte edin
- Soğutucu izolasyonu gerekiyse mika veya silikon ped kullanın
- Montaj vidasını aşırı sıkmadan (yaklaşık 1 Nm) sabitleyin
- Yüksek akım bağlantıları için kalın kablo veya geniş PCB izi tercih edin
Devre tasarımı önerileri:
- Gate sürücü devresi için BJT veya özel sürücü IC kullanın
- Gate direnci olarak 10-47Ω arası bir değer seçin
- Gate-Source arasına 15V Zener diyot ile koruma sağlayın
- İndüktif yüklerde Drain-Source arasına freewheeling diyot ekleyin
- Yüksek güç uygulamalarında PCB termal tasarımına özen gösterin
Sorun Giderme ve İpuçları
IRF540 28A 100V MOSFET TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Soğutucu boyutunu artırın veya fan ekleyin
- Yetersiz Açılma: Gate gerilimini 10V'a yakın tutun
- İstenmeyen Tetiklenme: Gate hattına 10k pull-down direnci ekleyin
- Anahtarlama Gürültüsü: Gate bağlantılarını kısa tutun ve snubber devresi ekleyin
Verimli Kullanım İpuçları
- 15A üzeri akımlarda paralel MOSFET kullanımını değerlendirin
- PWM uygulamalarında 20-50kHz frekans aralığını tercih edin
- Yüksek sıcaklık ortamlarında akım değerini nominal değerin %70'ine düşürün
- Arduino gibi mikrodenetleyicilerle kullanırken logic-level MOSFET'lere göre daha güçlü sürücü devresi gerektiğini unutmayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Projeleriniz için çeşitli potansiyometreler ile hassas kontrol sağlayın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç elektroniği ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
IRF540 ile ne kadar güç kontrol edebilirim?
24V sistemlerde yaklaşık 650W, 48V sistemlerde 1.3kW civarında güç kontrol edilebilir. Uygun soğutma ile 28A sürekli akım sağlanabilir.
Arduino ile IRF540'ı doğrudan sürebilir miyim?
Arduino'nun 5V çıkışı tam performans sağlamaz. Düşük güçlü uygulamalarda çalışsa da, tam performans için MOSFET sürücü devresi önerilir.
RDS(on) değeri 0.077Ω ne anlama gelir?
MOSFET tam iletimde gösterdiği dirençtir. 28A akımda 60.3W ısı oluşur (P=I²×R). Bu nedenle iyi soğutma gerektirir.
IRF540 için nasıl bir soğutucu kullanmalıyım?
10A üzeri akımlar için 3°C/W veya daha düşük termal dirençli soğutucular önerilir. 20A üzerinde fan destekli soğutma gerekebilir.
Motor sürücüsü için uygun mu?
12-48V arasındaki DC motorlar için idealdir. H-köprü devreleri için yaygın kullanılan bir modeldir.
IRF540 ve IRFZ44 arasındaki fark nedir?
IRF540 daha yüksek akım kapasitesine (28A vs 49A) sahiptir. IRFZ44 ise daha düşük RDS(on) (0.028Ω) değerine sahiptir.
Soğutucu izolasyonu neden önemlidir?
TO-220 paketinde metal taban Drain bacağına bağlıdır. İzolasyon olmazsa kısa devre oluşabilir veya birden fazla MOSFET kullanılamaz.
PWM kontrolünde maksimum frekans ne olmalıdır?
IRF540 için 20-50kHz arası frekanslar idealdir. Daha yüksek frekanslarda anahtarlama kayıpları artar.
