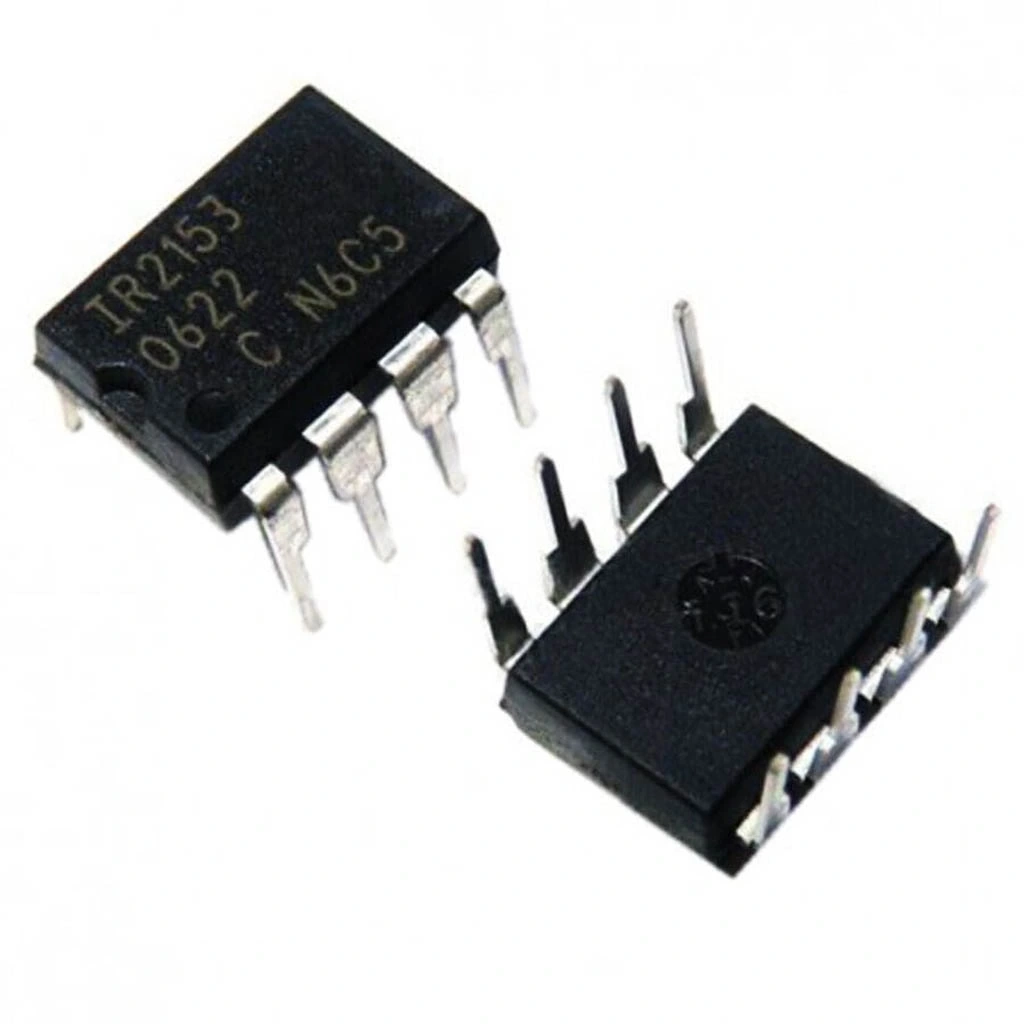

IR2153 Mosfet Sürücü Entegresi Dip-8

IR2153 MOSFET Sürücü Entegresi DIP-8

IR2153 MOSFET Sürücü Entegresi, MOSFET'leri yüksek frekanslarda sürmek için tasarlanmış, dahili osilatörlü, self-oscillating yarım köprü sürücü entegresidir. DIP-8 paketinde sunulan bu entegre, elektronik balastlar, SMPS'ler ve rezonans dönüştürücüler için ideal bir çözüm sunar.

600V gerilim dayanımı ve 200-250mA çıkış akımı kapasitesi sunan bu elektronik komponent, tam köprü veya yarım köprü MOSFET devreleri için hazır bir sürücü çözümü sağlar.

Dahili osilatör ile harici zamanlama bileşenleri minimum seviyede tutulabilirken, potansiyometre veya direnç ağı kullanılarak frekans ayarı yapılabilir, böylece farklı güç seviyelerinde optimum verimlilik elde edilebilir.

Teknik Özellikler

IR2153 MOSFET Sürücü Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Tip: Yarım Köprü MOSFET Sürücü

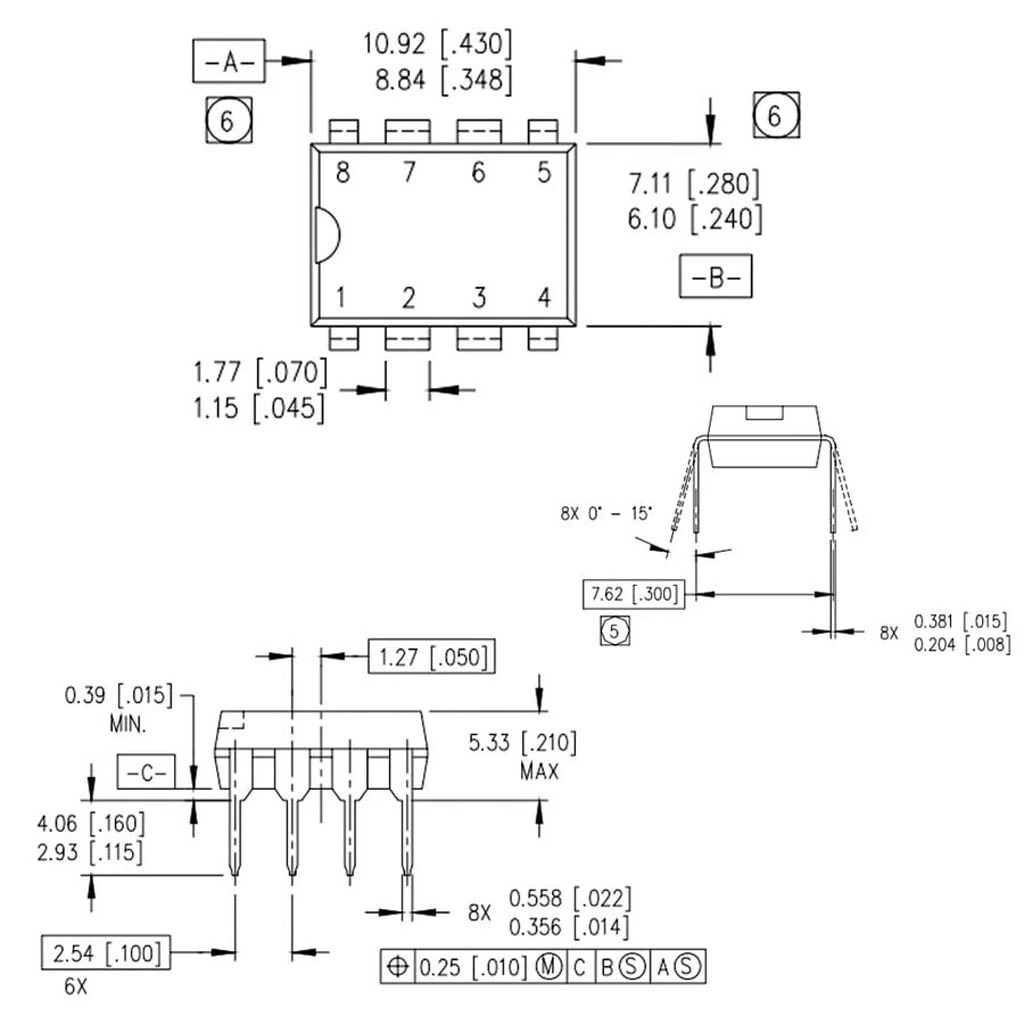

• Paket Tipi: DIP-8
• Besleme Gerilimi (VCC): 10-20V
• Bootstrapping Besleme (VBS): 10-20V
• Çıkış Yüksek Gerilim (VOH): VS-2.0V
• Çıkış Düşük Gerilim (VOL): <0.2V
• Yüksek Taraf Bloke Gerilimi: 600V
• Çıkış Akımı: +200mA / -250mA
• Rise/Fall Zaman: 50ns (Tipik)
• Ölü Zaman (Dead Time): 1.2μs (Tipik)
• Frekans Aralığı: <10kHz ile >500kHz arası
• Osilatör Tipi: RC zamanlayıcı
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Gecikme Zamanı: 675ns (Tipik).

Kullanım Alanları

IR2153 MOSFET Sürücü Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Elektroniği

• Anahtarlamalı güç kaynakları (SMPS)
• Yarım köprü dönüştürücüler
• Rezonans dönüştürücüler
• DC-DC konvertörler

Aydınlatma Uygulamaları

• Elektronik balastlar
• Floresan lamba sürücüleri
• LED sürücü devreleri
• Dimmerlenebilir aydınlatma sistemleri

Endüstriyel Uygulamalar

• İndüksiyon ısıtma devreleri
• Ultrasonik temizleyiciler
• Class D amplifikatörler
• Motor kontrol devreleri

Avantajlar ve Özellikler

IR2153 MOSFET Sürücü Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Dahili Osilatör: Harici zamanlama devresi gerektirmez
• Geniş Frekans Aralığı: 10kHz-500kHz arası ayarlanabilir çalışma
• Yarım Köprü Konfigürasyonu: İki MOSFET için hazır sürücü
• Bootstrap Beslemesi: Yüksek taraf sürücüsü için basit besleme çözümü
• Otomatik Ölü Zaman: 1.2μs ölü zaman ile shoot-through koruması
• Düşük Komponent Sayısı: Basit ve kompakt devre tasarımı
• Yüksek Gerilim Kapasitesi: 600V bloke gerilimi ile güvenli çalışma

Montaj ve Kullanım

IR2153 MOSFET Sürücü Entegresi DIP-8'in montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• VCC için 12-15V DC besleme sağlayın
• Frekans ayarı için RT ve CT elemanlarını seçin (f ≈ 1.44/(RT×CT))
• Bootstrap diyodu olarak hızlı kurtarma diyodu (UF4007, MUR160 gibi) kullanın
• Bootstrap kapasitörü için 100nF-1μF arası seramik kapasitör tercih edin
• VCC hattına 10-47μF dekuplaj kapasitörü ekleyin

MOSFET bağlantıları için öneriler:

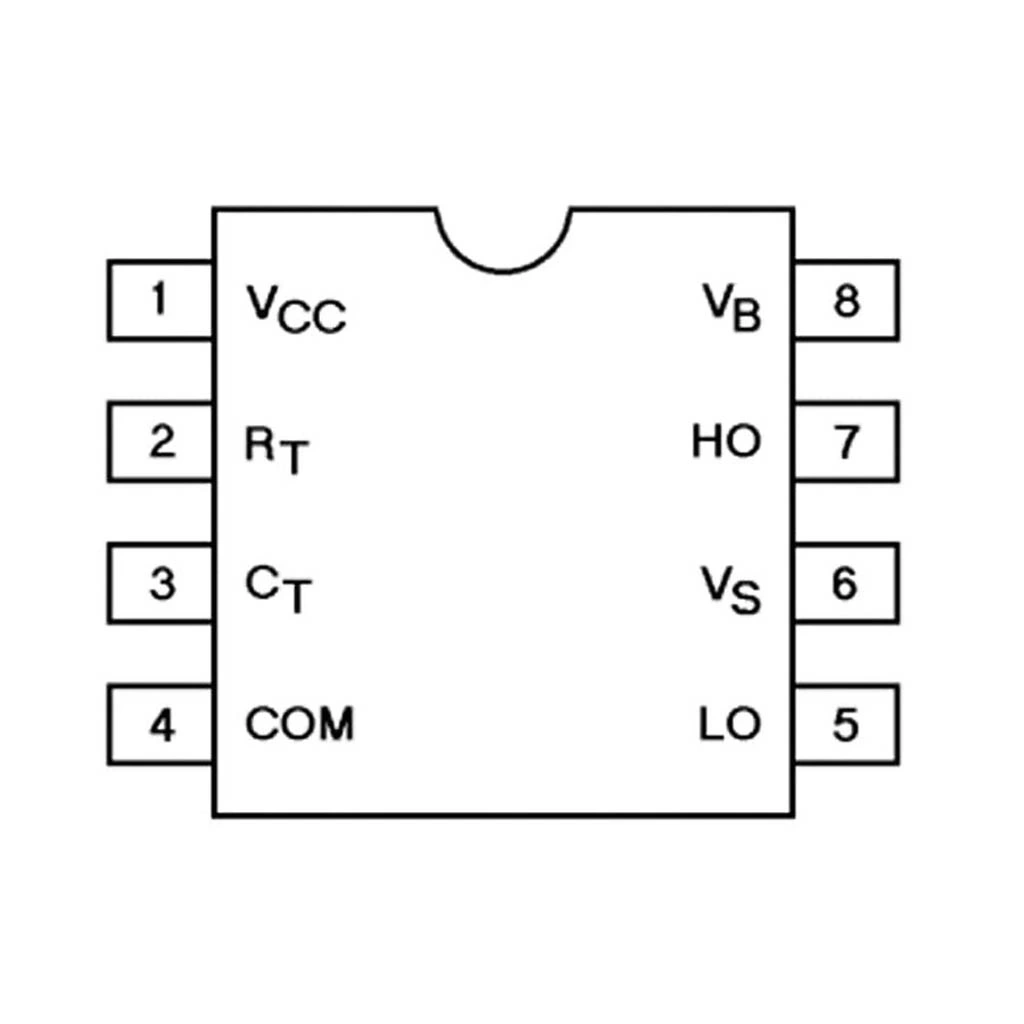

• HO çıkışını yüksek taraf MOSFET'in gate'ine bağlayın
• LO çıkışını düşük taraf MOSFET'in gate'ine bağlayın
• Her MOSFET gate'ine 10-22Ω arası seri direnç ekleyin
• Gate-Source arasına 15V zener diyotlar ile koruma sağlayın
• MOSFET'ler arası ortak noktayı VS pinine bağlayın

Sorun Giderme ve İpuçları

IR2153 MOSFET Sürücü Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilatörün Çalışmaması: RT ve CT değerlerini ve bağlantılarını kontrol edin
• Yüksek Taraf Sürücüsünün Çalışmaması: Bootstrap kapasitörü ve diyodunu kontrol edin
• Aşırı Isınma: MOSFET'lerin gate dirençlerini artırın veya frekansı düşürün
• Kararsız Çalışma: VCC beslemesini güçlendirin ve dekuplaj kondansatörü ekleyin

Verimli Kullanım İpuçları

• PCB tasarımında yüksek frekanslı sinyal hatlarını kısa tutun
• MOSFET'lerin switch-off süresinde voltaj spikelarını önlemek için snubber devreler kullanın
• Frekans ayarı için RT yerine potansiyometre kullanarak ayarlanabilir devre tasarlayın
• Yüksek akımlı uygulamalarda IR2153'ün çıkışlarını gate sürücü tampon devreleri ile destekleyin

Paket İçeriği

• IR2153 MOSFET Sürücü Entegresi DIP-8
