IR2132 3-Faz MOSFET Sürücü Entegresi DIP-28

IR2132, 3-fazlı motor sürücü uygulamaları için tasarlanmış yüksek performanslı bir MOSFET ve IGBT sürücü entegresidir. 600V maksimum çalışma voltajı ve 3 adet half-bridge sürücü kanalı ile üç fazlı invertörler, BLDC motor sürücüler ve AC motor kontrolü gibi uygulamalar için ideal bir çözüm sunar.

DIP-28 paketinde sunulan bu elektronik komponent, 6 bağımsız yüksek ve düşük taraf sürücü çıkışları, bootstrap teknolojisi ve dahili koruma özellikleri ile güvenilir 3 fazlı güç kontrolü sağlar. 200mA çıkış akımı ile çeşitli MOSFET ve IGBT'leri verimli şekilde sürebilir.

Ölü zaman koruması, undervoltage lockout ve aşırı sıcaklık koruması gibi özelliklere sahip IR2132, elektrikli araçlar, endüstriyel motor sürücüler ve VFD (Variable Frequency Drive) uygulamalarında yaygın kullanıma sahiptir. Potansiyometre ile birlikte kullanılarak manuel motor hız kontrol devreleri tasarlanabilir.

Teknik Özellikler

IR2132 3-Faz MOSFET Sürücü Entegresi DIP-28'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: International Rectifier / Infineon
• Entegre Tipi: 3-Faz MOSFET/IGBT Sürücü

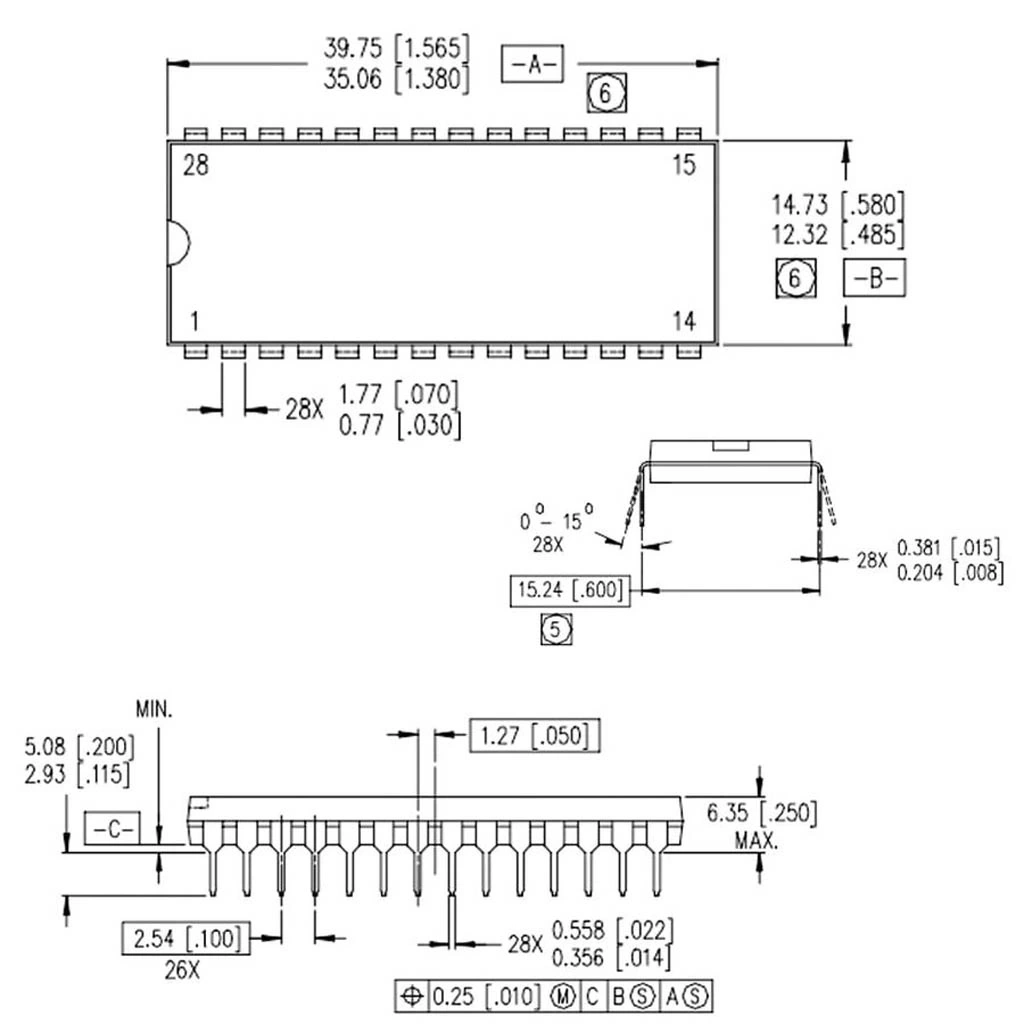

• Paket / Kılıf: DIP-28
• Maksimum Çalışma Voltajı: 600V
• Besleme Voltajı (V_CC): 10V - 20V
• Çıkış Akımı (Kaynak): 200mA (tipik)
• Çıkış Akımı (Alıcı): 350mA (tipik)
• Half-Bridge Kanal Sayısı: 3 adet (6 bağımsız MOSFET sürücü)
• Yükseltme Süresi (t_r): 150ns
• Düşme Süresi (t_f): 150ns
• Propagasyon Gecikme Süresi: 675ns (tipik)
• Minimum Ölü Zaman (Dead Time): 360ns (tipik)
• Bootstrap Diyodu: Harici (entegre değil)
• UVLO Koruması (Undervoltage Lockout): Var
• UVLO Eşikleri: 8.3V (açma), 7.5V (kapama)
• Aşırı Sıcaklık Koruması: Var
• Giriş Lojik Uyumluluğu: 3.3V/5V CMOS/TTL uyumlu
• Dahili Filtre: 300-500ns minimum giriş darbe genişliği
• Entegre Seviye Kaydırıcı: Var (bootstrap yöntemiyle)
• Çalışma Sıcaklık Aralığı: -25°C ile +85°C arası
• ESD Koruması: 2kV insan vücudu modeli
• Montaj Şekli: Through-hole (delikli montaj)
• Pin Sayısı: 28
• Yüksek Taraf Çıkış Bastırma: <5V VS negatif gerilim toleransı
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IR2132 3-Faz MOSFET Sürücü Entegresi DIP-28'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Motor Sürücü Uygulamaları

• 3-fazlı AC motor sürücüler
• BLDC (fırçasız DC) motor kontrolörleri
• PMSM (permanent magnet senkron motor) sürücüler
• Değişken frekans sürücüleri (VFD)
• Servo motor kontrol sistemleri

Güç Elektroniği

• 3-fazlı invertör devreleri
• Yüksek güçlü AC-DC-AC dönüştürücüler
• UPS sistemleri
• Güç faktörü düzeltme (PFC) devreleri
• Solar invertörler

Endüstriyel Uygulamalar

• CNC makineleri
• Endüstriyel otomasyon sistemleri
• Elektrikli araç güç aktarma sistemleri
• Pompa ve fan kontrol sistemleri
• Robotik hareket kontrol devreleri

Avantajlar ve Özellikler

IR2132 3-Faz MOSFET Sürücü Entegresi DIP-28'in sağladığı avantajlar ve çözümler.

• Tam 3-Faz Çözümü: Tek pakette 3 adet half-bridge sürücü
• Yüksek Voltaj Desteği: 600V maksimum çalışma voltajı
• Güçlü Çıkışlar: 200mA kaynak, 350mA alıcı akımı
• Dahili Ölü Zaman Koruması: Çapraz iletimi önleme
• Undervoltage Lockout: Yetersiz besleme voltajında koruma
• Aşırı Sıcaklık Koruması: Termal kapatma özelliği
• Lojik Seviyesi Toleransı: 3.3V ve 5V sistemlerle uyumlu
• Kolay Kullanım: Minimum harici bileşen gereksinimi
• Bağımsız Giriş Kanalları: Esnek çalışma modları
• Güvenilir Tasarım: Endüstriyel standartlara uygun korumalar

Uygulama ve Devre Tasarımı

IR2132 3-Faz MOSFET Sürücü Entegresi DIP-28 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

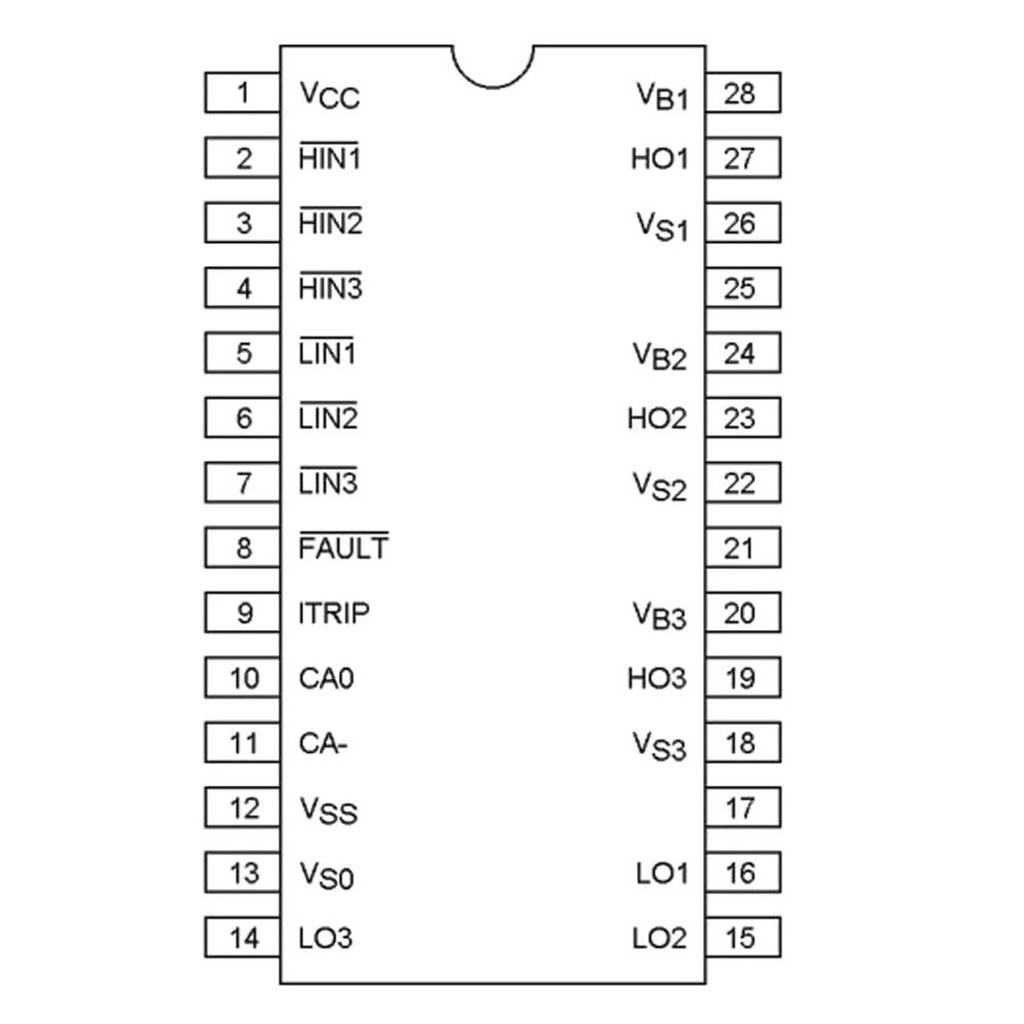

Temel Bağlantı Şeması:

• Besleme: VCC pini 15V (10-20V) DC besleme, VSS toprak bağlantısı
• Bootstrap Devreleri: Üst sürücüler için her VB-VS pini arasına 0.1μF kapasitör ve 1N4148 diyot
• Giriş Sinyalleri: HIN1-3 ve LIN1-3 pinleri mikrodenetleyici PWM çıkışlarına bağlanır
• Çıkışlar: HO1-3 ve LO1-3 çıkışları MOSFET gate'lerine 10-20Ω dirençlerle bağlanır
• Koruma: Tüm MOSFET gate'lerine 15V zener diyotlar bağlanabilir

3-Fazlı BLDC Motor Sürücü Örneği:

• Komponentler: IR2132, 6 adet güç MOSFET, bootstrap diyotlar ve kapasitörler, mikrodenetleyici
• MOSFET Seçimi: 600V+ anma değerli N-kanal MOSFET'ler (IRF840, IRFP460 vb.)
• Kontrol Devreleri: Mikrodenetleyici (Arduino, STM32, PIC) ile 6 PWM çıkışı
• Geri Bildirim: Motor faz akımı ölçümü için düşük taraf şönt dirençleri
• Güvenlik: Aşırı akım koruması, hata tespiti ve güvenli kapatma devreleri

Sorun Giderme ve İpuçları

IR2132 3-Faz MOSFET Sürücü Entegresi DIP-28 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Üst MOSFET'ler Çalışmıyor: Bootstrap devresi sorunu. Diyot ve kapasitörleri kontrol edin.
• Aşırı Isınma: Yetersiz soğutma veya yüksek anahtarlama kaybı. Soğutma iyileştirin, frekansı düşürün.
• MOSFET Arızaları: Yetersiz ölü zaman. PWM sinyalleri arasında yeterli boşluk bırakın.
• Kararsız Çalışma: Gürültü etkisi. PCB düzenini optimize edin, bypass kapasitörleri ekleyin.
• Entegreyi Başlatamama: VCC voltajı 10V'un altında. Besleme voltajını kontrol edin.

Tasarım ve Montaj İpuçları

• VCC için 1μF ve 0.1μF paralel bypass kapasitörleri kullanın
• Bootstrap kapasitörlerini sürücü IC'ye mümkün olduğunca yakın yerleştirin
• Güç ve sinyal toprak hatlarını ayrı tutarak gürültüyü minimize edin
• Yüksek di/dt ve dv/dt kaynaklı gürültüyü azaltmak için snubber devreleri ekleyin
• PCB tasarımında güç ve kontrol katmanlarını ayırın

Paket İçeriği

• IR2132 3-Faz MOSFET Sürücü Entegresi DIP-28
