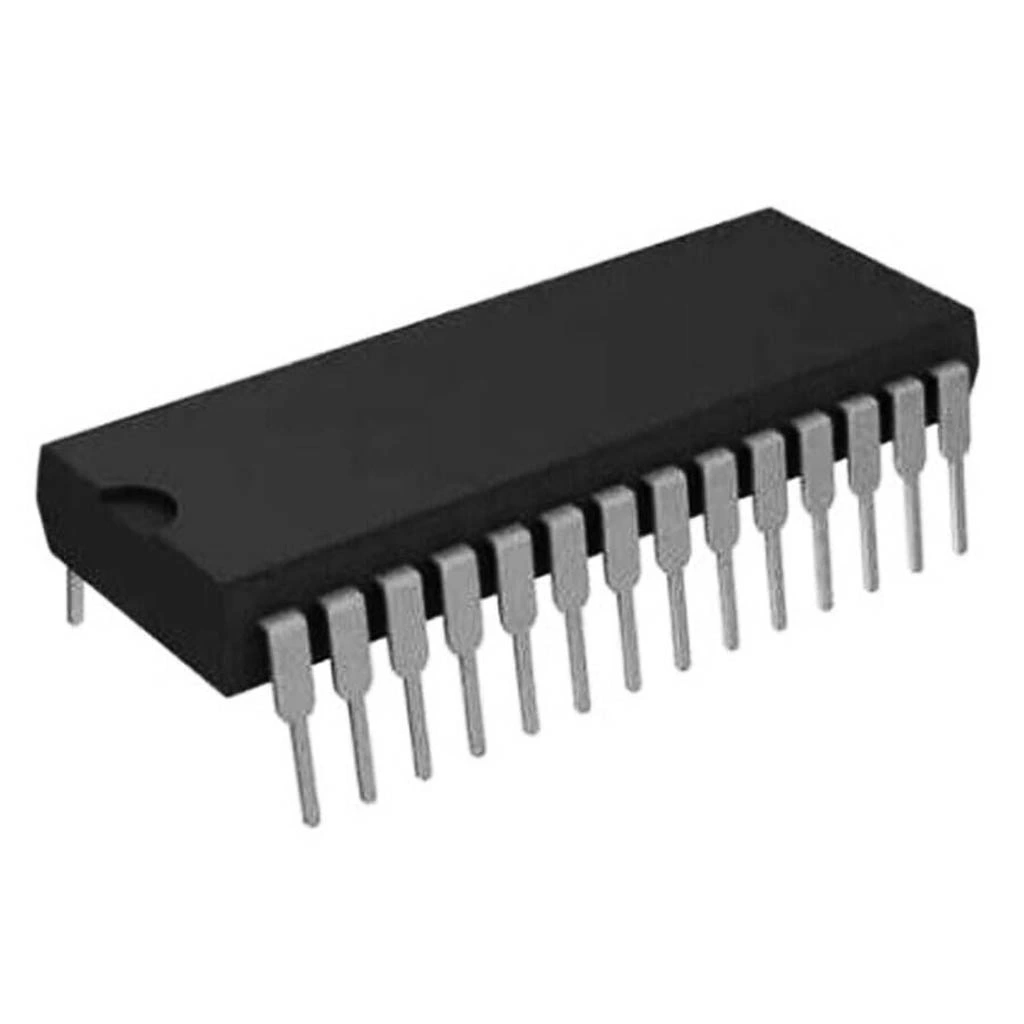

IR2130PBF MOSFET Sürücü Entegresi DIP-28

IR2130PBF, 3-fazlı motor sürücü uygulamaları için tasarlanmış yüksek performanslı bir MOSFET ve IGBT sürücü entegresidir. 600V maksimum çalışma voltajı ve 3 adet half-bridge sürücü kanalı ile üç fazlı invertörler, BLDC motor sürücüler ve endüstriyel motor kontrol sistemleri için ideal bir çözüm sunar.

DIP-28 paketinde sunulan bu elektronik komponent, dahili hata tespiti, otomatik kapatma koruması ve çapraz iletim önleme özelliği gibi gelişmiş fonksiyonlarla güvenilir motor kontrolü sağlar. 200mA çıkış akımı ile orta-yüksek güçteki MOSFET ve IGBT'leri verimli şekilde sürebilir.

Aşırı akım koruması, undervoltage lockout ve ayrıntılı hata raporlama özellikleriyle donatılmış IR2130PBF, elektrikli araçlar, CNC makineleri ve endüstriyel otomasyon uygulamalarında tercih edilir. Potansiyometre ile birlikte kullanılarak manuel hız kontrollü motor sürücü devreleri tasarlanabilir.

Teknik Özellikler

IR2130PBF MOSFET Sürücü Entegresi DIP-28'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: International Rectifier / Infineon
• Entegre Tipi: 3-Faz MOSFET/IGBT Sürücü

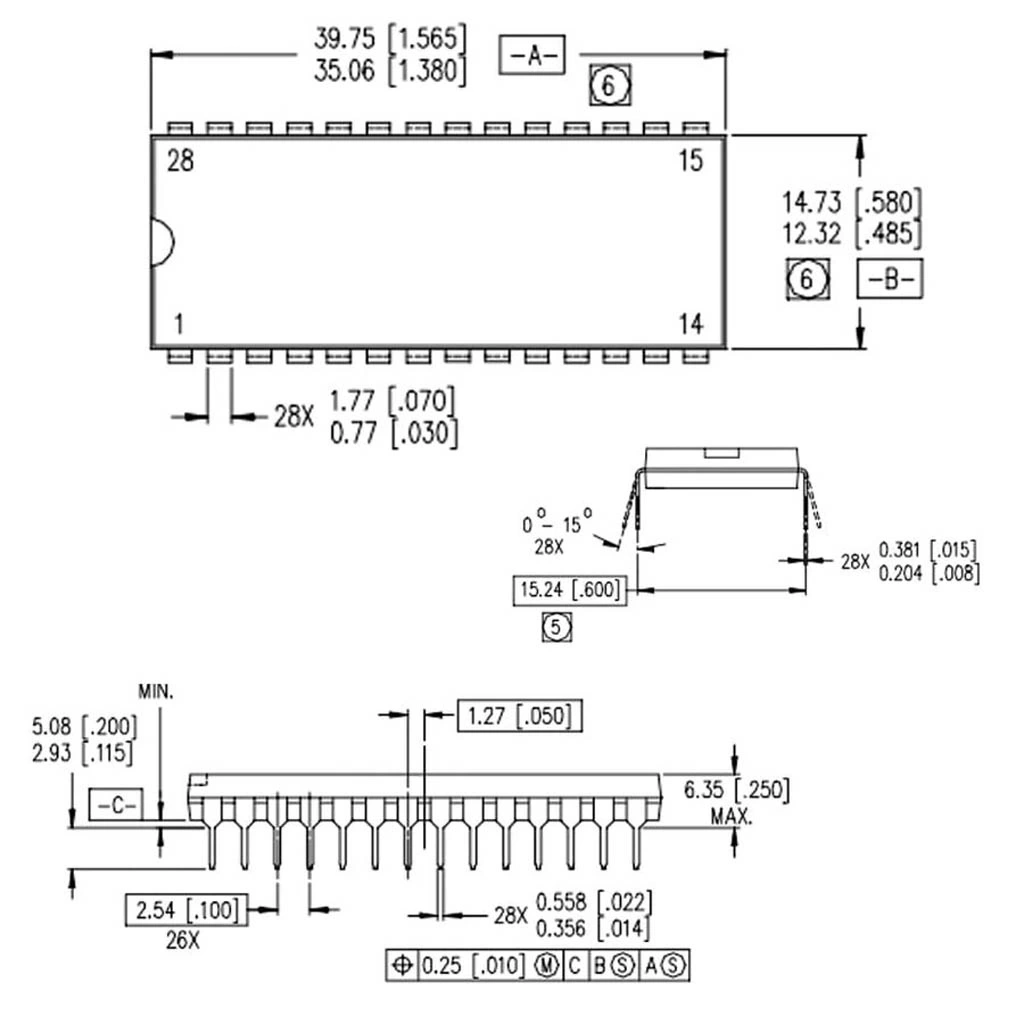

• Paket / Kılıf: DIP-28
• Maksimum Çalışma Voltajı: 600V
• Besleme Voltajı (V_CC): 10V - 20V
• Çıkış Akımı (Kaynak): 200mA (tipik)
• Çıkış Akımı (Alıcı): 350mA (tipik)
• Half-Bridge Kanal Sayısı: 3 adet (6 bağımsız MOSFET sürücü)
• Yükseltme Süresi (t_r): 150ns
• Düşme Süresi (t_f): 150ns
• Propagasyon Gecikme Süresi: 675ns (tipik)
• Minimum Ölü Zaman (Dead Time): 360ns (tipik)
• Bootstrap Diyodu: Harici (entegre değil)
• UVLO Koruması (Undervoltage Lockout): Var
• UVLO Eşikleri: 8.3V (açma), 7.5V (kapama)
• Aşırı Akım Koruması (ITRIP): Var
• Hata Çıkışı (FAULT): Var (aktif düşük)
• Referans Çıkışı (VREF): 5.1V ±5%
• Giriş Lojik Uyumluluğu: 3.3V/5V CMOS/TTL uyumlu
• Hata Sıfırlama (RST): Var
• Entegre Seviye Kaydırıcı: Var (bootstrap yöntemiyle)
• Çalışma Sıcaklık Aralığı: -25°C ile +85°C arası
• ESD Koruması: 2kV insan vücudu modeli
• Kapatma Sırası: Alt MOSFET'ler ITRIP sonrası açık kalır (fren modu)
• RoHS Uyumluluğu: Evet (PBF)

Kullanım Alanları

IR2130PBF MOSFET Sürücü Entegresi DIP-28'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Gelişmiş Motor Sürücüler

• 3-fazlı AC asenkron motor kontrolü
• BLDC (fırçasız DC) motor sürücüleri
• PMSM (permanent magnet senkron motor) kontrolü
• Güvenlik kritik motor uygulamaları
• Dinamik frenleme özellikli motor sürücüler

Endüstriyel Güç Elektroniği

• 3-fazlı invertör devreleri
• CNC makineleri
• Endüstriyel otomasyon sistemleri
• Akım korumalı güç kaynakları
• Kesintisiz güç kaynakları (UPS)

Otomotiv ve Ulaşım

• Elektrikli araç tahrik sistemleri
• Elektrikli forklift motor sürücüleri
• Hibrit araç güç sistemleri
• Yüksek güvenilirlikli servo kontrol
• Elektrikli mobilite çözümleri

Avantajlar ve Özellikler

IR2130PBF MOSFET Sürücü Entegresi DIP-28'in sağladığı avantajlar ve çözümler.

• Kapsamlı Koruma Özellikleri: Aşırı akım, düşük voltaj, hata yönetimi
• Akım Algılama (ITRIP): Dahili komparatör ile aşırı akım tespiti
• Hata Çıkışı: Sorun durumlarını raporlama özelliği
• Güvenli Kapatma Modu: Arıza durumunda alt MOSFET'leri aktif tutma (fren modu)
• Tam 3-Faz Çözümü: Tek pakette komple motor sürücüsü
• Yüksek Voltaj Kapasitesi: 600V maksimum çalışma gerilimi
• Güçlü Çıkış Sürücüleri: 200mA kaynak, 350mA alıcı kapasitesi
• Dahili Ölü Zaman Koruması: Çapraz iletim önleme
• 5.1V Referans Çıkışı: Harici devreler için stabil voltaj kaynağı
• Kolay Entegrasyon: Dijital kontrolcülerle uyumlu lojik girişler

Uygulama ve Devre Tasarımı

IR2130PBF MOSFET Sürücü Entegresi DIP-28 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

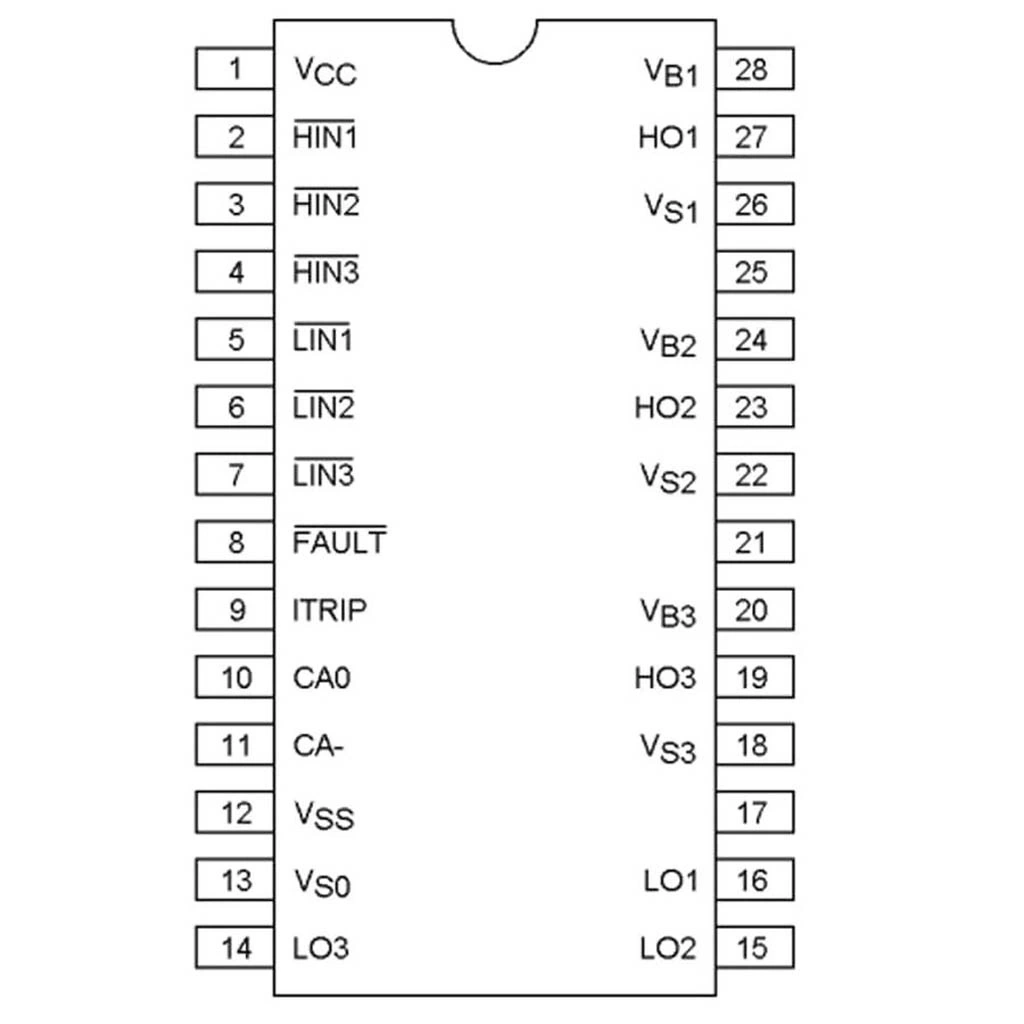

Temel Bağlantı Şeması:

• Besleme: VCC pini 15V (10-20V) DC besleme, COM toprak bağlantısı
• Bootstrap Devreleri: Üst sürücüler için her VB-VS pini arasına 0.1μF kapasitör ve UF4007 diyot
• Giriş Sinyalleri: HIN1-3 ve LIN1-3 pinleri mikrodenetleyici PWM çıkışlarına bağlanır
• Çıkışlar: HO1-3 ve LO1-3 çıkışları MOSFET gate'lerine 10-20Ω dirençlerle bağlanır
• Koruma Devreleri: ITRIP pinine şönt direnç üzerinden akım algılama bağlantısı, FAULT çıkışı mikrodenetleyiciye bağlanır

Aşırı Akım Korumalı BLDC Motor Sürücü Örneği:

• Komponentler: IR2130PBF, 6 adet güç MOSFET, bootstrap diyotlar ve kapasitörler, akım algılama şönt dirençleri
• Akım Algılama: Düşük değerli şönt direnç (0.01-0.1Ω), opamp kuvvetlendirici, ITRIP pinine bağlantı
• Kontrol Devreleri: Mikrodenetleyici (Arduino, STM32, PIC) ile PWM üretimi ve FAULT okuma
• Hata Yönetimi: Aşırı akım durumunda kontrolcünün hata durumunu algılayıp işlemesi
• Yeniden Başlatma: RST pini ile sistemin yeniden başlatılması

Sorun Giderme ve İpuçları

IR2130PBF MOSFET Sürücü Entegresi DIP-28 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sürekli Hataya Geçme: ITRIP eşiği çok düşük, referans voltajını ayarlayın.
• Üst MOSFET'ler Çalışmıyor: Bootstrap devresi sorunu, diyotları ve kapasitörleri kontrol edin.
• Beklenmedik Kapatma: VCC düşmesi, güç kaynağı kapasitesini artırın.
• Aşırı Isınma: Yüksek anahtarlama kaybı, frekansı düşürün veya daha büyük MOSFET'ler kullanın.
• Hata Sinyali Reset Olmuyor: RST pini konfigürasyonunu kontrol edin.

Tasarım ve Montaj İpuçları

• Akım algılama için düşük endüktanslı şönt dirençler kullanın
• ITRIP eşiğini maksimum akımın %10-20 üzerinde ayarlayın
• VCC gürültüsünü minimize etmek için birden fazla bypass kapasitörü kullanın
• FAULT çıkışını mikrodenetleyicide harici kesme (interrupt) pinine bağlayın
• PCB tasarımında güç ve kontrol katmanlarını ayırın ve gürültü izolasyonu sağlayın

Paket İçeriği

• IR2130PBF MOSFET Sürücü Entegresi DIP-28
