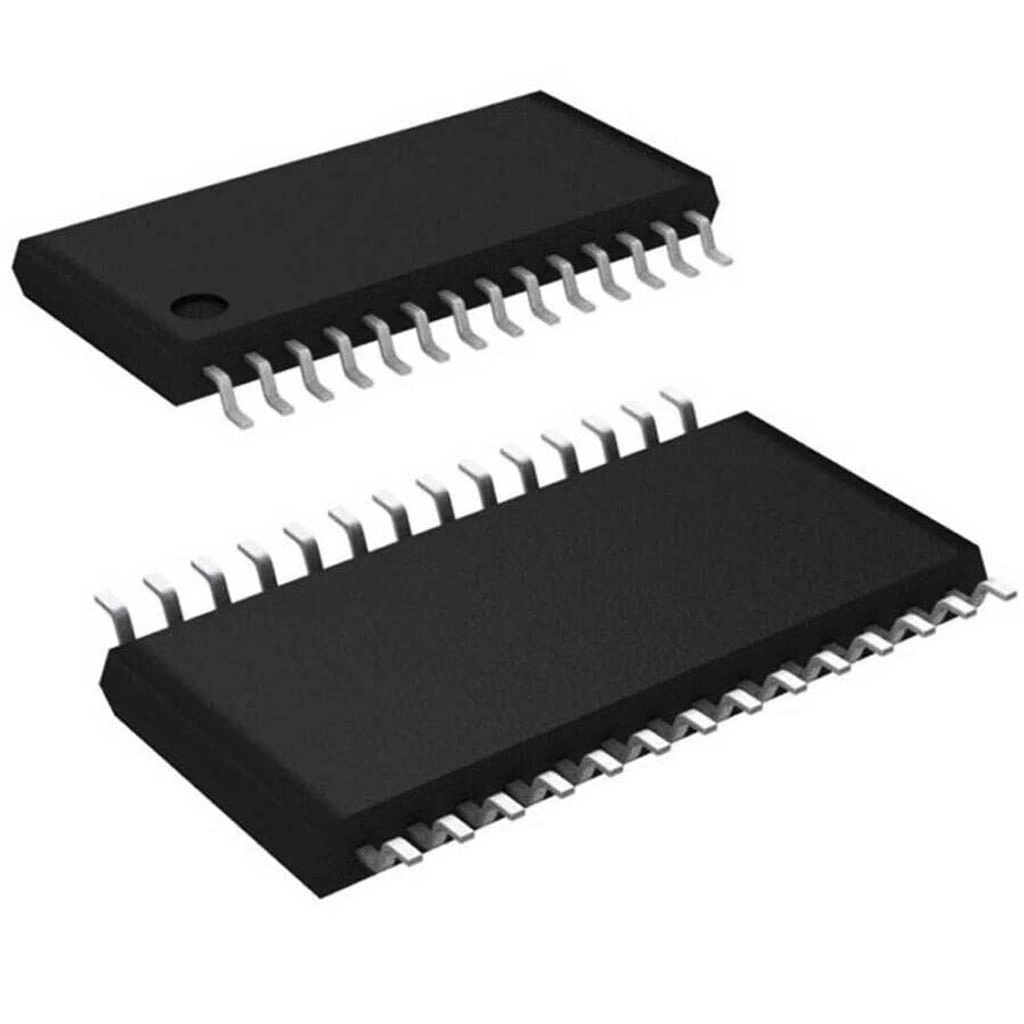

IR2130 SMD MOSFET Sürücü Entegresi SOIC-28
IR2130 SMD, 3-fazlı motor sürücü uygulamaları için tasarlanmış yüksek performanslı bir MOSFET ve IGBT sürücü entegresidir. 600V maksimum çalışma voltajı ve 3 adet half-bridge sürücü kanalı ile üç fazlı invertörler, BLDC motor sürücüler ve endüstriyel kontrol sistemleri için ideal bir çözüm sunar.
SOIC-28 SMD paketinde sunulan bu elektronik komponent, gelişmiş koruma özellikleri, aşırı akım algılama ve hata yönetimi fonksiyonlarıyla güvenilir motor kontrolü sağlar. Yüzey montaj teknolojisi sayesinde daha kompakt PCB tasarımları ve otomatik montaj uyumluluğu sunar.
200mA çıkış akımı, dahili referans voltajı ve gelişmiş koruma devreleriyle donatılan IR2130 SMD, elektrikli araçlar, robotik ve endüstriyel otomasyon uygulamaları için idealdir. Potansiyometre ile birlikte kullanılarak manuel hız kontrollü motor sürücü sistemleri oluşturulabilir.
Teknik Özellikler
IR2130 SMD MOSFET Sürücü Entegresi SOIC-28'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: International Rectifier / Infineon
- Entegre Tipi: 3-Faz MOSFET/IGBT Sürücü
- Paket / Kılıf: SOIC-28 (SMD)
- Maksimum Çalışma Voltajı: 600V
- Besleme Voltajı (VCC): 10V - 20V
- Çıkış Akımı (Kaynak): 200mA (tipik)
- Çıkış Akımı (Alıcı): 350mA (tipik)
- Half-Bridge Kanal Sayısı: 3 adet (6 bağımsız MOSFET sürücü)
- Yükseltme Süresi (tr): 150ns
- Düşme Süresi (tf): 150ns
- Propagasyon Gecikme Süresi: 675ns (tipik)
- Minimum Ölü Zaman (Dead Time): 360ns (tipik)
- Bootstrap Diyodu: Harici (entegre değil)
- UVLO Koruması (Undervoltage Lockout): Var
- UVLO Eşikleri: 8.3V (açma), 7.5V (kapama)
- Aşırı Akım Koruması (ITRIP): Var
- Hata Çıkışı (FAULT): Var (aktif düşük)
- Referans Çıkışı (VREF): 5.1V ±5%
- Giriş Lojik Uyumluluğu: 3.3V/5V CMOS/TTL uyumlu
- Hata Sıfırlama (RST): Var
- Entegre Seviye Kaydırıcı: Var (bootstrap yöntemiyle)
- Çalışma Sıcaklık Aralığı: -25°C ile +85°C arası
- ESD Koruması: 2kV insan vücudu modeli
- Montaj Şekli: Yüzey montaj (SMD/SMT)

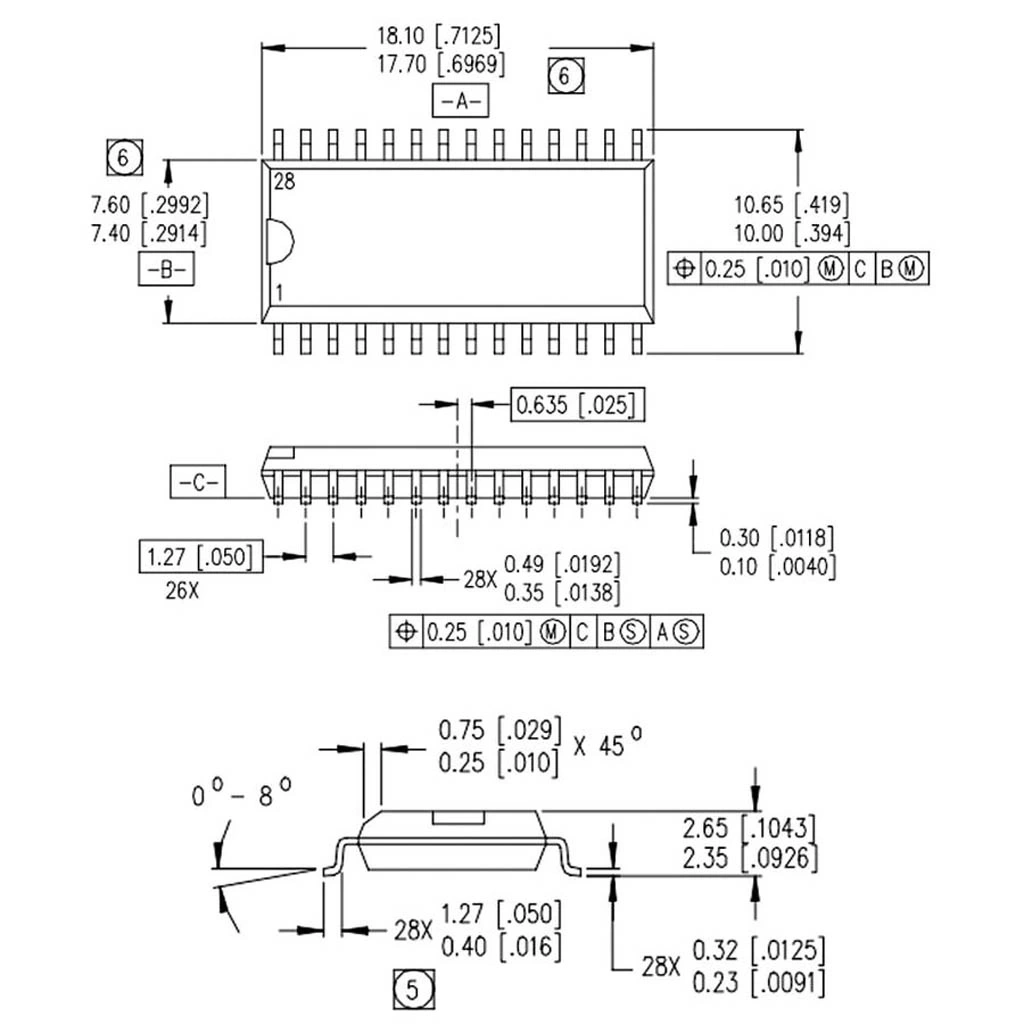

- Paket Boyutları: 17.9mm × 7.5mm × 2.3mm (yaklaşık)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
IR2130 SMD MOSFET Sürücü Entegresi SOIC-28'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Modern Motor Sürücüler
- 3-fazlı AC motor kontrol sistemleri
- BLDC (fırçasız DC) motor sürücüleri
- PMSM (permanent magnet senkron motor) kontrolü
- Kompakt servo sürücüler
- Yüksek güvenilirlikli motor kontrol devreleri
Endüstriyel Otomasyon
- Robotik kontrol sistemleri
- CNC makineleri
- Hassas pozisyonlama sistemleri
- Fabrika otomasyon ekipmanları
- Konveyör ve taşıma sistemleri
Yenilikçi Enerji Sistemleri
- Solar invertörler
- Elektrikli araç güç aktarma organları
- Enerji depolama sistemleri
- Kesintisiz güç kaynakları (UPS)
- Kompakt güç dönüştürücüler
Avantajlar ve Özellikler
IR2130 SMD MOSFET Sürücü Entegresi SOIC-28'in sağladığı avantajlar ve çözümler.
- SMD Paket Avantajı: Daha kompakt PCB tasarımları, otomatik montaj uyumluluğu
- Kapsamlı Koruma: Aşırı akım, düşük voltaj, hata yönetimi
- Akım Algılama (ITRIP): Dahili komparatör ile aşırı akım tespiti
- Hata Çıkışı: Sorun durumlarını mikrodenetleyiciye raporlama
- Güvenli Kapatma Modu: Arıza durumunda alt MOSFET'leri aktif tutma
- Tam 3-Faz Çözümü: Tek pakette komple motor sürücü
- Yüksek Voltaj Kapasitesi: 600V maksimum çalışma gerilimi
- Güçlü Çıkış Sürücüleri: 200mA kaynak, 350mA alıcı kapasitesi
- Dahili Ölü Zaman Koruması: Çapraz iletim önleme
- Dahili 5.1V Referans: Harici devreler için stabil voltaj kaynağı
Uygulama ve Devre Tasarımı
IR2130 SMD MOSFET Sürücü Entegresi SOIC-28 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.
İpucu: SMD tasarımlarda termal vialar kullanın.

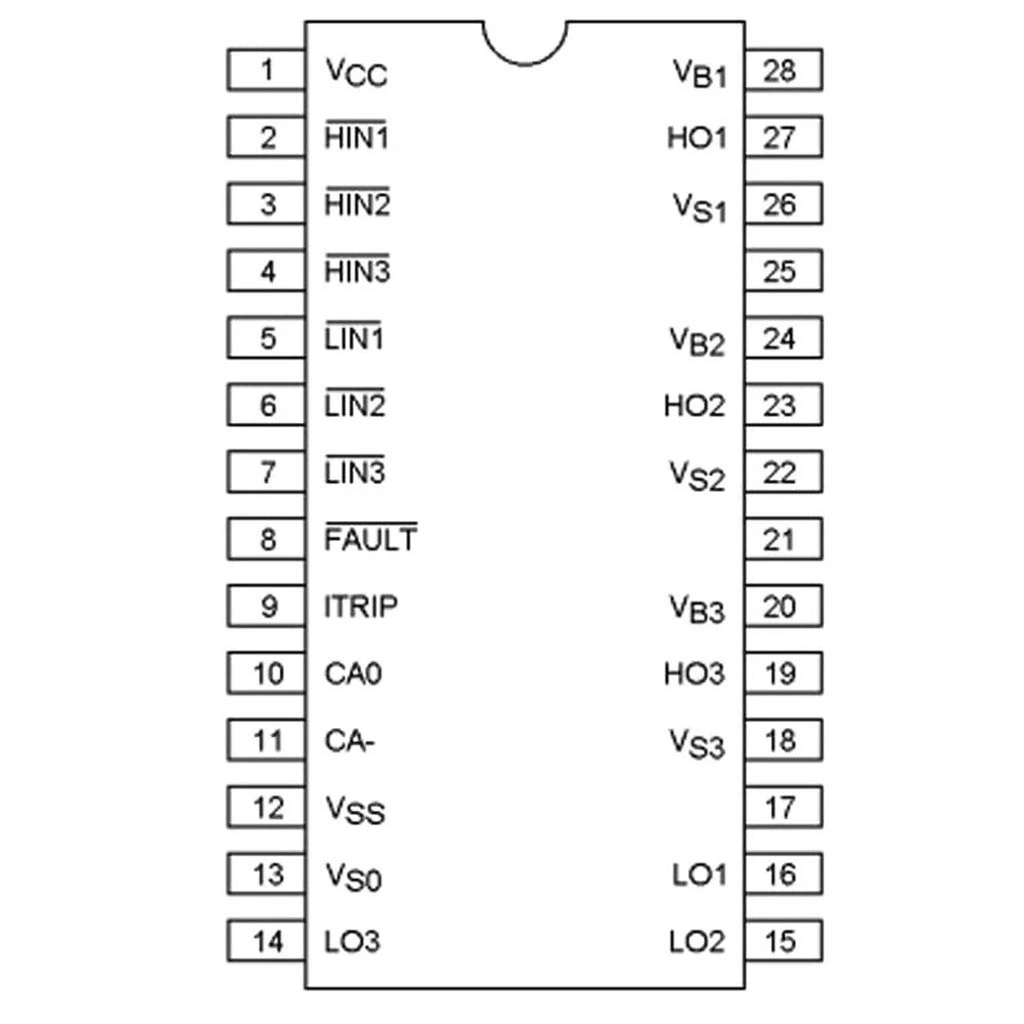

Temel Bağlantı Şeması:
- Besleme: VCC pini 15V DC besleme, COM toprak bağlantısı, yakın konumda 1μF ve 0.1μF bypass kapasitörleri
- Bootstrap Devreleri: Üst sürücüler için her VB-VS pini arasına 0.1μF kapasitör ve hızlı diyot (UF4007)
- Giriş Sinyalleri: HIN1-3 ve LIN1-3 pinleri mikrodenetleyici PWM çıkışlarına bağlanır
- Çıkışlar: HO1-3 ve LO1-3 çıkışları MOSFET gate'lerine 10-20Ω dirençlerle bağlanır
- Koruma Devreleri: ITRIP pinine akım algılama devresi, FAULT çıkışı mikrodenetleyiciye, VREF 5.1V referans çıkışı
Akım Korumalı BLDC Motor Sürücü PCB Tasarımı:
- Komponentler: IR2130 SMD, 6 adet güç MOSFET (TO-220 veya SMD), bootstrap diyotlar ve kapasitörler
- PCB Katmanları: En az 4 katmanlı PCB, iç katmanlarda güç ve toprak düzlemleri
- Termal Tasarım: Güç MOSFET'leri altında termal vialar, gerektiğinde PCB alt yüzeyinde soğutucu
- Sinyal Yolları: Kontrol ve güç sinyalleri ayrı katmanlarda, gürültüyü minimize eden tasarım
- Filtre ve Koruma: EMI filtreleme, TVS diyotlar ve MOSFET gate korumaları
Sorun Giderme ve İpuçları
IR2130 SMD MOSFET Sürücü Entegresi SOIC-28 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Lehimleme Zorlukları: SOIC-28 pin aralığı dar, sıcak hava istasyonu veya reflow kullanın.
- Isınma Sorunları: PCB'de yetersiz bakır alanı, termal tasarımı iyileştirin.
- Sürekli Hata Tetiklenmesi: ITRIP hassasiyeti yüksek, filtreleme ekleyin veya eşiği ayarlayın.
- EMI/Gürültü Sorunları: PCB düzeni optimal değil, güç ve sinyal yollarını ayırın.
- Bootstrap Yetersizliği: Düşük hızlarda şarj problemi, bootstrap kapasitör değerini artırın.
SMD Tasarım ve Montaj İpuçları
- PCB tasarımında SOIC-28 için önerilen footprint'i kullanın
- Entegrenin altında termal vialar ile ısı dağılımını iyileştirin
- Montaj için uygun reflow profili kullanın (kurşunsuz lehim için 245-260°C tepe sıcaklığı)
- Bypass kapasitörlerini entegrenin hemen yanına yerleştirin
- Yüksek frekanslı gürültüyü azaltmak için çok katmanlı PCB kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı değer ve tipte potansiyometreler ile değişken direnç gerektiren projeleriniz için çözümler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
SOIC-28 paketi ile DIP-28 versiyonu arasındaki temel farklar nelerdir?
SOIC-28 yüzey montaj teknolojisiyle daha küçük, otomatik montaja uygun ve daha kompakt PCB tasarımları sağlar. Elektriksel özellikleri aynıdır, sadece fiziksel montaj tipi farklıdır.
IR2130 SMD nasıl lehimlenir?
Sıcak hava istasyonu, reflow fırını veya ince uçlu havya kullanılabilir. Flux uygulanması, lehim pastası ve uygun lehimleme profili (max 260°C) önerilir.
IR2130 SMD'nin ısı dağıtımı nasıl sağlanır?
PCB'de entegre altında termal vialar, geniş bakır alanlar ve toprak düzlemleri kullanılmalıdır. Yüksek akımlı uygulamalarda çok katmanlı PCB önerilir.
SMD versiyonu için önerilen bootstrap kapasitör türü nedir?
0805 veya 1206 boyutunda, X7R veya X5R dielektrik malzemeli, düşük ESR'li, 50V veya üzeri gerilime dayanıklı 0.1μF SMD seramik kapasitörler idealdir.
ITRIP fonksiyonu için SMD uygulamalarda nasıl bir şönt direnç kullanılmalıdır?
Düşük endüktans için geniş, kısa yollara sahip, yeterli güç kapasitesinde (1W+) SMD şönt dirençler. 2512 paket veya 1% toleranslı SMD akım algılama dirençleri önerilir.
SMD versiyonun gürültüye karşı hassasiyeti nasıl azaltılır?
Çok katmanlı PCB, toprak katmanları, sinyal ve güç yollarının ayrılması, düşük ESL/ESR bypass kapasitörleri ve komponentlerin optimum yerleşimi ile gürültü azaltılır.
Yerleşik 5.1V VREF çıkışı hangi uygulamalar için kullanılabilir?
ITRIP referansları, operasyonel yükselteçler için besleme, akım ölçüm devreleri, sıcaklık sensörleri ve diğer analog devreler için referans kaynağı olarak kullanılabilir.
SMD tasarımda MOSFET'leri yerleştirirken nelere dikkat edilmelidir?
Gate yolları kısa tutulmalı, simetrik yerleşim yapılmalı, termal yönetim için uygun bakır alanlar ve vialar eklenmeli, aynı fazdaki MOSFET'ler yakın konumlandırılmalıdır.
