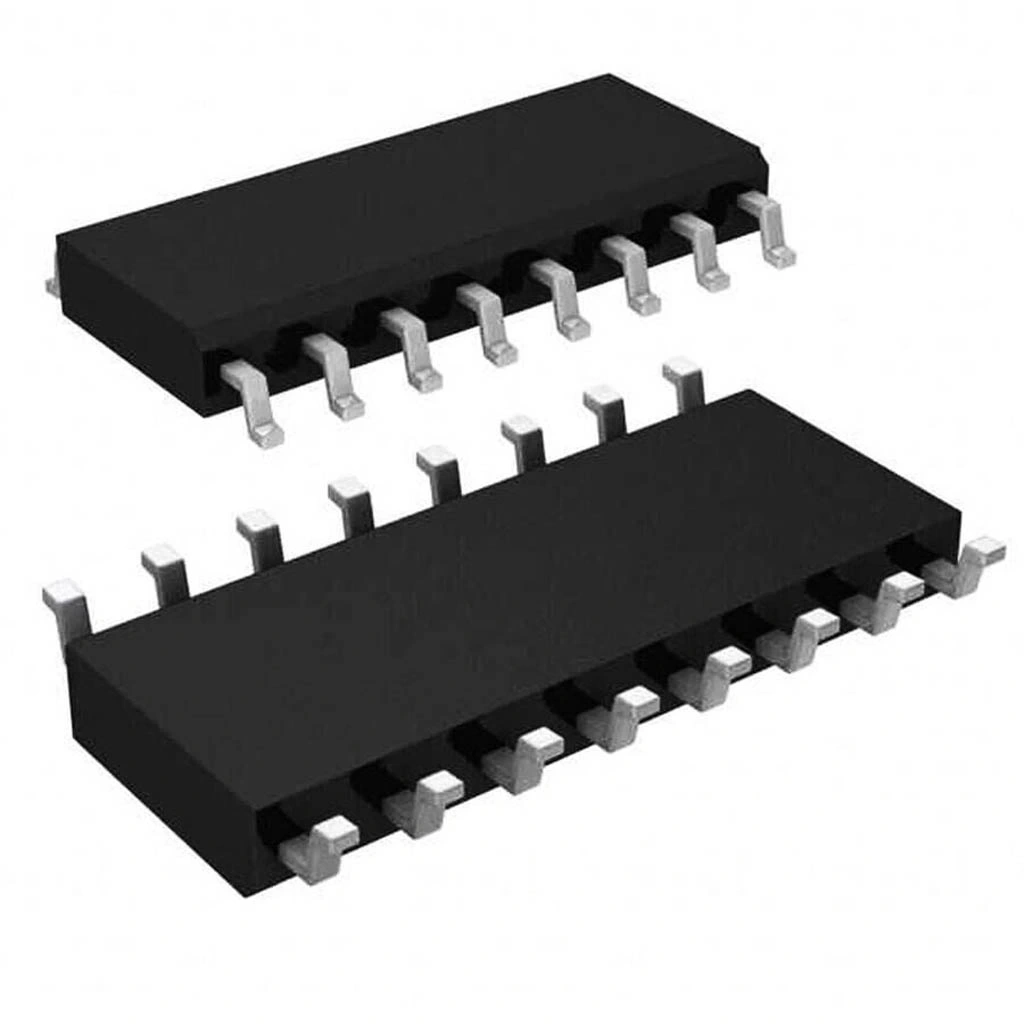

IR2125 Mosfet Sürücü Entegresi Soic-16W

IR2125 MOSFET Sürücü Entegresi SOIC-16W

IR2125, yüksek ve düşük taraf (high-side/low-side) N-kanal MOSFET ve IGBT sürücüsüdür. SOIC-16W paketinde sunulan bu entegre, 500V maksimum çalışma voltajı ve 3A tepe çıkış akımı ile güç elektroniği uygulamalarında mükemmel performans sağlar.

Dahili bootstrap güç kaynağı ve yüksek taraf çalışma özelliği ile karmaşık devre tasarımlarını basitleştiren IR2125, 500-600ns gecikme süresi ile yüksek frekanslı anahtarlama imkanı sunar. Elektronik komponentler arasında özellikle motor sürücü devreleri için tercih edilen bu entegre, N-kanal MOSFET'leri verimli şekilde sürebilir.

Aşırı akım koruması, düşük voltaj kilidi ve yüksek taraf akım algılama gibi koruma özellikleriyle donatılan IR2125, güvenli ve sağlam güç kontrol devreleri tasarlamak için idealdir. Potansiyometre ile kombinasyon halinde kullanılarak, ayarlanabilir hız kontrol devreleri kolayca tasarlanabilir.

Teknik Özellikler

IR2125 MOSFET Sürücü Entegresi SOIC-16W ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: MOSFET/IGBT Sürücü
• Paket / Kılıf: SOIC-16W
• Maksimum Çalışma Voltajı (V_S): 500V
• Bootstrap Voltaj Desteği (V_BS): 10.0V - 20.0V
• Mantık Besleme Voltajı (V_DD): 10,0V - 20.0V
• Çıkış Besleme Voltajı (V_CC): 10.0V - 20.0V
• Maksimum Tepe Çıkış Akımı: 3A
• Çıkış Yükselme/Düşme Süresi: 45ns/30ns (tipik)
• Gecikmeli Kapatma Süresi (t_SD): 500-600ns (tipik)
• Ölü Zaman (Dead Time): N/A (tek kanal)
• Kanal Sayısı: 1 (Yüksek veya Düşük Taraf)
• Aşırı Akım Koruması: Var
• Düşük Voltaj Kilidi (UVLO): Var
• Mantık Giriş Uyumluluğu: CMOS/TTL uyumlu
• Maksimum Giriş Sinyal Frekansı: 50kHz
• Akım Algılama Devresi: Var (Yüksek taraf akım algılama)
• Yüksek Taraf Çalışma Özelliği: Var (Bootstrap kapasitörü ile)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Minimum Açma/Kapama Gecikmesi: 500ns/600ns (tipik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

IR2125 MOSFET Sürücü Entegresi SOIC-16W'nun kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Motor Sürücüler

• DC motor hız kontrol devreleri
• Fırçasız DC motor sürücüleri
• Adım motor sürücüleri
• Servo motor kontrol devreleri
• Elektronik hız kontrol üniteleri (ESC)

Güç Dönüştürücüler

• Yüksek verimli DC-DC dönüştürücüler
• Buck (düşürücü) dönüştürücüler
• Boost (yükseltici) dönüştürücüler
• Half-bridge devreleri
• Tek fazlı inverterler

Endüstriyel Uygulamalar

• Elektrikli araç güç sistemleri
• Endüstriyel motor kontrol sistemleri
• UPS ve güç kaynakları
• Solenoid ve valf kontrol devreleri
• Batarya şarj ve dönüştürücü devreleri

Avantajlar ve Özellikler

IR2125 MOSFET Sürücü Entegresi SOIC-16W'nun sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Voltaj Dayanımı: 500V çalışma voltajı ile endüstriyel uygulamalar için ideal
• Yüksek Akım Sürme Kapasitesi: 3A tepe çıkış akımı ile güçlü MOSFET'leri sürebilme
• Aşırı Akım Koruması: Entegre aşırı akım algılama ve koruma devresi
• Yüksek Taraf Sürme Yeteneği: Bootstrap teknolojisi ile yüksek taraf sürme
• CMOS/TTL Uyumlu Girişler: Mikrodenetleyiciler ile kolay arayüz
• Düşük Gecikme Süreleri: Hızlı cevap için optimize edilmiş açma/kapama gecikmeleri
• Düşük Voltaj Kilidi (UVLO): Yetersiz besleme durumunda kapanma koruması
• Akım Algılama Pini: Harici akım sensörü olmadan akım izleme olanağı
• SOIC-16W Paketi: SMD montaj ile alan tasarrufu
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışma kabiliyeti

Devre Tasarımı ve Kullanım

IR2125 MOSFET Sürücü Entegresi SOIC-16W'nun devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• VCC: 12-15V besleme voltajına bağlayın
• VB: Bootstrap kapasitörü üzerinden VS'ye bağlayın
• HO: MOSFET/IGBT gate'ine bağlayın
• VS: MOSFET/IGBT source'una bağlayın
• IN: Kontrol sinyalini buraya uygulayın (mikrodenetleyici çıkışı)
• ITRIP: Akım algılama direncine bağlayın
• DT: Gecikme süresi ayarı için kapasitör bağlayın
• COM: Toprak (GND) bağlantısı

Bootstrap Devresi Tasarımı:

• VB ile VS arasına 0.1-1μF bootstrap kapasitörü bağlayın
• VCC ile VB arasına hızlı diyot (UF4007 veya MUR140) ekleyin
• Bootstrap kapasitörü değerini MOSFET gate yüküne göre seçin
• Düşük ESR'li kapasitör kullanarak bootstrap performansını iyileştirin
• Maksimum çalışma frekanslı için bootstrap kapasitörü değerini optimize edin

Koruma Devreleri:

• ITRIP pininde akım algılama direncini yük akımına göre hesaplayın
• Akım koruması için entegre comparatör eşik seviyesini dikkate alın (210mV tipik)
• DT pinine uzun kapanma gecikmeleri için kapasitör bağlayın
• VCC ve COM arasına 0.1μF ve 1μF bypass kapasitörleri ekleyin
• Aşırı akım durumunda güvenli kapanma için latch özelliğini kullanın

PCB Tasarım İpuçları:

• Bootstrap diyodu ve kapasitörünü IR2125'e olabildiğince yakın yerleştirin
• HO ve VS pinlerinin gate ve source bağlantılarını kısa tutun
• Yüksek taraf ve düşük taraf güç devrelerini izole edin
• Güç ve sinyal toprak hatlarını uygun şekilde ayırın
• Parazitik endüktansları azaltmak için geniş bakır yollar kullanın

Sorun Giderme ve İpuçları

IR2125 MOSFET Sürücü Entegresi SOIC-16W kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bootstrap Voltaj Yetersizliği: Bootstrap kapasitörü değerini artırın veya daha düşük ESR'li kapasitör kullanın
• Beklenmeyen Kapanmalar: Aşırı akım eşiğini kontrol edin ve ITRIP bağlantılarını gözden geçirin
• Yüksek EMI/RFI: Gate direncini optimize edin ve PCB düzenini iyileştirin
• Düşük Voltaj Kilidi Tetiklenmeleri: VCC besleme voltajını stabilize edin
• Yüksek Taraf Sürücü Sorunları: Bootstrap devresini ve diyot seçimini kontrol edin

Performans İyileştirme İpuçları

• Daha iyi termal performans için VB ve VCC pinlerine yakın bypass kapasitörleri ekleyin
• Gate direnci değerini EMI ve anahtarlama hızı arasında optimize edin
• Sürekli çalışma için bootstrap kapasitörünü uygun boyutlandırın
• Zorlu uygulamalarda Schottky diyot veya ultra-hızlı bootstrap diyotları kullanın
• Akım algılama devresi için düşük indüktanslı şönt dirençleri tercih edin

Motor Sürücü Uygulamaları İçin İpuçları

• H-köprü tasarımlarında birden fazla IR2125 kullanarak yüksek ve düşük tarafları sürün
• Faz akımlarını izlemek için ITRIP özelliğini kullanın
• Endüktif geri tepmelere karşı güçlü snubber devreleri ekleyin
• PWM sinyalini doğrudan IN pinine uygulayarak hız kontrolü yapın
• DT pini ile motor sürücülerde güvenli kapanma zamanlaması sağlayın

Paket İçeriği

• IR2125 MOSFET Sürücü Entegresi SOIC-16W
