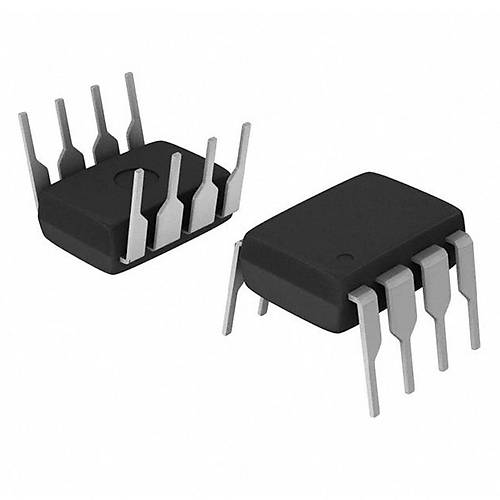

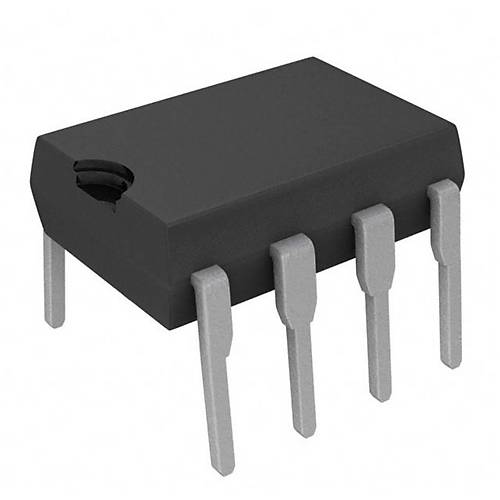

IR2118 MOSFET Sürücü Entegresi DIP-8
IR2118, yüksek ve düşük taraf (high-side/low-side) N-kanal MOSFET ve IGBT sürücüsüdür. DIP-8 paketinde sunulan bu entegre, 600V maksimum çalışma voltajı ve 2A tepe çıkış akımı ile güç elektroniği uygulamalarında üstün performans sağlar.
Dahili bootstrap güç kaynağı ve yüksek taraf çalışma özelliği ile karmaşık devre tasarımlarını basitleştiren IR2118, düşük gecikme süreleri ile yüksek frekanslı anahtarlama imkanı sunar. Elektronik komponentler arasında özellikle motor sürücü devreleri için tercih edilen bu entegre, N-kanal MOSFET'leri verimli şekilde sürebilir.
Düşük voltaj kilidi (UVLO) ve güçlü gate sürücü özellikleriyle donatılan IR2118, güvenli ve sağlam güç kontrol devreleri tasarlamak için idealdir. Potansiyometre ile kombinasyon halinde kullanılarak, ayarlanabilir hız kontrol devreleri kolayca tasarlanabilir.
Teknik Özellikler
IR2118 MOSFET Sürücü Entegresi DIP-8 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.
- Entegre Tipi: MOSFET/IGBT Sürücü
- Paket / Kılıf: DIP-8
- Maksimum Çalışma Voltajı (VS): 600V
- Bootstrap Voltaj Desteği (VBS): 10.0V - 20.0V
- Mantık Besleme Voltajı (VDD): 10,0V - 20.0V
- Çıkış Besleme Voltajı (VCC): 10.0V - 20.0V
- Maksimum Tepe Çıkış Akımı: 2A
- Çıkış Yükselme/Düşme Süresi: 80ns/40ns (tipik)
- Açma Gecikmesi Süresi (td(on)): 400ns (tipik)
- Kapama Gecikmesi Süresi (td(off)): 400ns (tipik)
- Ölü Zaman (Dead Time): N/A (tek kanal)
- Kanal Sayısı: 1 (Yüksek veya Düşük Taraf)
- Düşük Voltaj Kilidi (UVLO): Var
- Mantık Giriş Uyumluluğu: CMOS/TTL uyumlu
- Maksimum Giriş Sinyal Frekansı: 100kHz
- Yüksek Taraf Çalışma Özelliği: Var (Bootstrap kapasitörü ile)
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Maksimum Dv/dt Dayanımı: 50V/ns
- RoHS Uyumluluğu: Evet
Kullanım Alanları
IR2118 MOSFET Sürücü Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Motor Sürücüler
- DC motor hız kontrol devreleri
- Fırçasız DC motor sürücüleri
- Adım motor sürücüleri
- Servo motor kontrol devreleri
- Elektronik hız kontrol üniteleri
Güç Dönüştürücüler
- Anahtarlamalı güç kaynakları
- Buck (düşürücü) dönüştürücüler
- Boost (yükseltici) dönüştürücüler
- Half-bridge devreleri
- Tek fazlı inverterler
Endüstriyel Uygulamalar
- Elektrikli araç güç sistemleri
- Endüstriyel motor kontrol sistemleri
- UPS ve güç kaynakları
- Solenoid ve valf kontrol devreleri
- Solar enerji inverterleri
Avantajlar ve Özellikler
IR2118 MOSFET Sürücü Entegresi DIP-8'in sağladığı avantajlar ve öne çıkan özellikleri.
- Yüksek Voltaj Dayanımı: 600V çalışma voltajı ile endüstriyel uygulamalar için ideal
- Güçlü Çıkış Akımı: 2A tepe çıkış akımı ile MOSFET'leri etkin sürebilme
- Yüksek Taraf Sürme Yeteneği: Bootstrap teknolojisi ile yüksek taraf sürme
- CMOS/TTL Uyumlu Girişler: Mikrodenetleyiciler ile kolay arayüz
- Düşük Gecikme Süreleri: Hızlı cevap için optimize edilmiş açma/kapama gecikmeleri
- Düşük Voltaj Kilidi (UVLO): Yetersiz besleme durumunda kapanma koruması
- Yüksek dv/dt Bağışıklığı: 50V/ns ile parazitik tetiklenmeye karşı dayanıklılık
- DIP-8 Paketi: Kolay prototipleme ve breadboard kullanımı
- Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışma kabiliyeti
- Entegre Bootstrap Diyotu: Harici diyot gerektirmeyen tasarım
Devre Tasarımı ve Kullanım
IR2118 MOSFET Sürücü Entegresi DIP-8'in devre tasarımında kullanımı hakkında bilgiler.
İpucu: Yüksek frekanslı uygulamalarda bootstrap kapasitörünü 1μF veya daha büyük seçin.
Temel Bağlantı Yapılandırması:
- VCC (Pin 1): 12-15V besleme voltajına bağlayın
- IN (Pin 2): Kontrol sinyalini buraya uygulayın (mikrodenetleyici çıkışı)
- GND (Pin 3): Toprak bağlantısı
- VS (Pin 5): MOSFET/IGBT source'una bağlayın
- VB (Pin 6): Bootstrap kapasitörü üzerinden VS'ye bağlayın
- HO (Pin 7): MOSFET/IGBT gate'ine bağlayın
- NC (Pin 4 ve Pin 8): Bağlantı yapılmaz
Bootstrap Devresi Tasarımı:
- VB ile VS arasına 0.1-1μF bootstrap kapasitörü bağlayın
- IR2118 dahili bootstrap diyotu içerir, harici diyot genellikle gerekmez
- Bootstrap kapasitörü değerini MOSFET gate yüküne göre seçin
- Düşük ESR'li kapasitör kullanarak bootstrap performansını iyileştirin
- Yüksek frekanslı uygulamalarda kapasitör değerini artırın
Koruma Devreleri:
- VCC ve GND arasına 0.1μF ve 1μF bypass kapasitörleri ekleyin
- Gate-Source arasına 15-20V zener diyot ile aşırı voltaj koruması sağlayın
- Yüksek dv/dt durumlarında MOSFET parazitik kapasitansı için ek koruma ekleyin
- Endüktif yüklerde snubber devreleri kullanın
- Çapraz iletimi önlemek için kontrol mantığını optimize edin
Breadboard Prototipleme İpuçları:
- DIP-8 paketi breadboard kullanımı için idealdir
- Düşük voltaj testleri ile tasarımı doğrulayın
- VCC için regüle besleme kaynağı kullanın
- Yüksek voltaj hatlarını breadboard'dan uzak tutun
- Testler için yük yerine LED ve seri direnç kullanabilirsiniz
Sorun Giderme ve İpuçları
IR2118 MOSFET Sürücü Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- MOSFET Açılmıyor: Bootstrap devresi bağlantılarını ve kapasitör değerlerini kontrol edin
- Düşük Voltaj Kilidi Sorunu: VCC voltajını ölçün ve en az 10V olduğundan emin olun
- Yüksek Frekans Sorunları: Bootstrap kapasitörünü artırın ve daha güçlü bypass kapasitörleri kullanın
- Aşırı Isınma: MOSFET sürücü IC etrafında yeterli hava akışı sağlayın
- Parazitik Tetikleme: Gate sürücü devre düzenini iyileştirin ve gate direncini optimize edin
Performans İyileştirme İpuçları
- Gate sürücü IC'sinden MOSFET'e giden bağlantıları kısa tutun
- Gate direnci değerini anahtarlama hızı ve EMI arasında optimum değerde seçin
- VCC ve bootstrap voltajı için düşük ESR'li kapasitörler kullanın
- Yüksek voltaj güç devreleri ile kontrol devrelerini izole edin
- UVLO korumasını devreden çıkarmayın ve güvenli çalışma limitleri içinde kalın
H-Köprü Devreleri İçin İpuçları
- Tam H-köprü tasarımında dört adet IR2118 kullanın
- Çapraz iletimi önlemek için mantık devresine ölü zaman ekleyin
- Yüksek ve düşük taraf sürücüleri arasında izolasyon sağlayın
- PWM sinyallerini izolasyon bariyeri üzerinden iletin (optokuplör kullanın)
- Her sürücü için ayrı bootstrap devreleri tasarlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Değişken direnç ihtiyaçlarınız için çeşitli potansiyometre ürünleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç elektroniği ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
IR2118 ile IR2125 arasındaki fark nedir?
IR2118 daha yüksek voltaj dayanımına (600V vs 500V) sahiptir ancak daha düşük gate akımı (2A vs 3A) sunar. IR2125'te ITRIP pini ve aşırı akım koruması vardır, IR2118'de yoktur.
IR2118 ile ne tür MOSFET'ler sürebilirim?
Sadece N-kanal MOSFET ve IGBT'leri sürebilirsiniz. 600V'a kadar yüksek taraf uygulamaları için uygundur ve 2A tepe gate akımı sağlar.
Bootstrap kapasitörü nasıl seçilmelidir?
MOSFET gate yüküne göre hesaplanır. Tipik olarak 0.1-1μF değerinde, düşük ESR'li seramik kapasitör önerilir. Yüksek frekanslarda daha büyük değerler gerekebilir.
Bu entegrenin maksimum çalışma frekansı nedir?
Genellikle 100kHz'e kadar verimli çalışır. Bootstrap devresi ve MOSFET gate kapasitansına bağlı olarak pratik sınır belirlenir.
IR2118'i mikrodenetleyiciler ile sürebilir miyim?
Evet, IN pini CMOS/TTL uyumludur. Yüksek voltaj devreleri ile kontrol devreleri arasında optokuplör veya izolasyon eklenmesi önerilir.
Dahili bootstrap diyotu ne anlama gelir?
Bootstrap kapasitörünü şarj etmek için gereken diyot entegre içindedir. Harici diyot eklemenize gerek yoktur, bu da devre tasarımını basitleştirir.
H-köprü motor sürücü için kaç adet IR2118 gerekir?
Tam H-köprü için 4 adet IR2118 gerekir. Her bir MOSFET için bir sürücü kullanılmalıdır. Bootstrap devreleri uygun şekilde bağlanmalıdır.
Gate direnci nasıl seçilmelidir?
Anahtarlama hızı ve EMI arasında denge kurularak seçilir. Tipik olarak 10-47Ω aralığında değerler kullanılır. Hızlı açma/yavaş kapama için ayrı dirençler uygundur.
